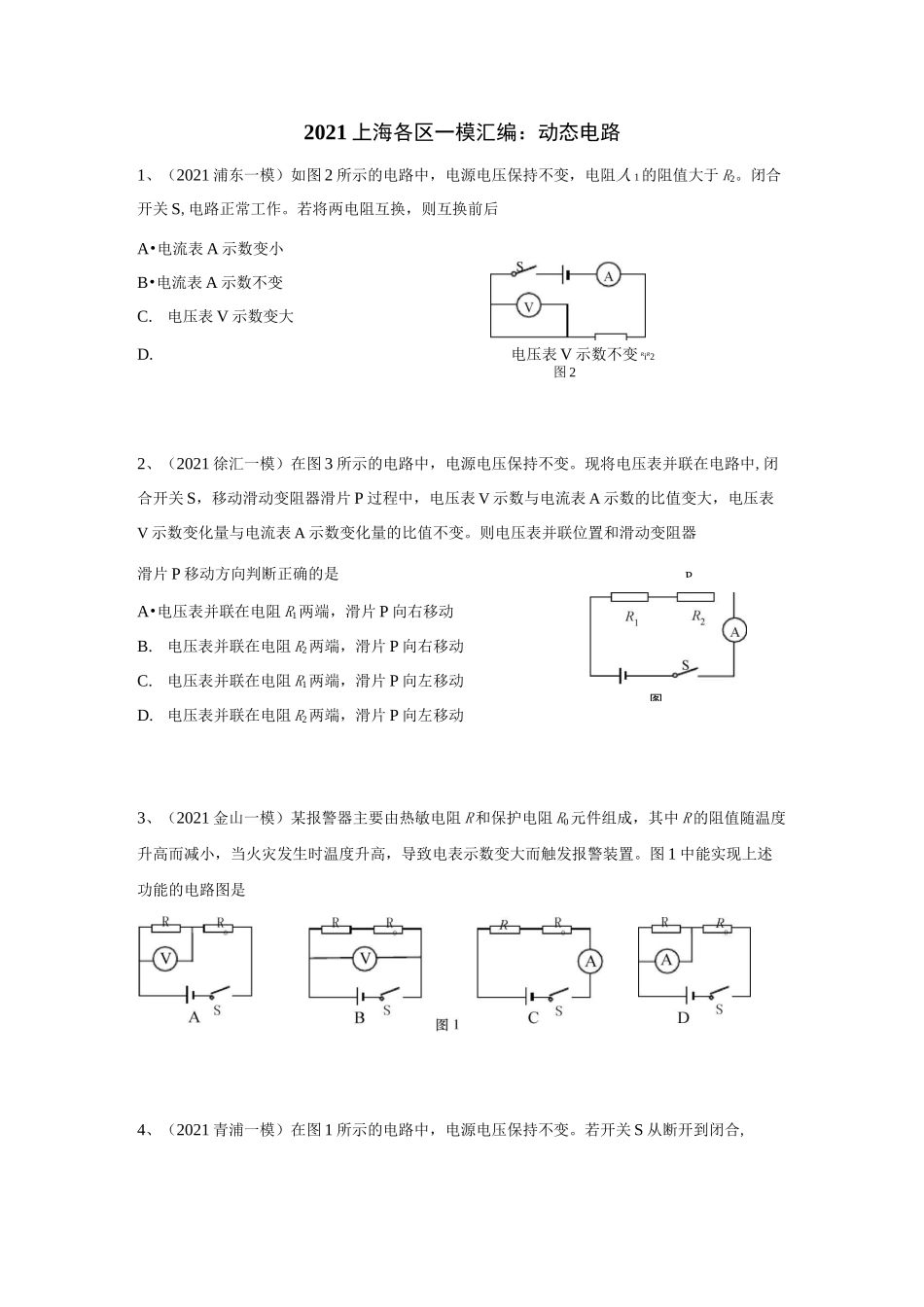

2021上海各区一模汇编：动态电路1、（2021浦东一模）如图2所示的电路中，电源电压保持不变，电阻人1的阻值大于R2。闭合开关S,电路正常工作。若将两电阻互换，则互换前后A•电流表A示数变小B•电流表A示数不变C.电压表V示数变大D.电压表V示数不变RiR2图22、（2021徐汇一模）在图3所示的电路中，电源电压保持不变。现将电压表并联在电路中,闭合开关S，移动滑动变阻器滑片P过程中，电压表V示数与电流表A示数的比值变大，电压表V示数变化量与电流表A示数变化量的比值不变。则电压表并联位置和滑动变阻器滑片P移动方向判断正确的是A•电压表并联在电阻R1两端，滑片P向右移动B.电压表并联在电阻R2两端，滑片P向右移动C.电压表并联在电阻R1两端，滑片P向左移动D.电压表并联在电阻R2两端，滑片P向左移动3、（2021金山一模）某报警器主要由热敏电阻R和保护电阻R0元件组成，其中R的阻值随温度升高而减小，当火灾发生时温度升高，导致电表示数变大而触发报警装置。图1中能实现上述功能的电路图是4、（2021青浦一模）在图1所示的电路中，电源电压保持不变。若开关S从断开到闭合,P图电压表两次示数之比为3:4,则开关断开时，R］、R2两端的电压之比为A.1：3B.3：1C.3：4D.4:35、（2021长宁一模）在图2所示的电路中，电源电压保持不变。当开关S由断开到闭合时,下列说法正确的是A•电流表A的示数变小B.电压表V与电流表A示数的比值不变C.电压表V的示数变小D.电压表V与电流表A示数的乘积不变6、（2021闵行一模）在图3所示的电路中电源电压保持不变，当开关S从断开到闭合，电压表、电流表示数分别将A变大、变小（V）B变小、变小C变小、变大D变大、变大7、（2021奉贤一模）如图2所示，已知电路元件均完好且电源电压保持不变。闭合开关S，移动滑动变阻器滑片P，则A.电流表A示数与电压表V］示数的乘积可以为零B.电流表A示数与电压表V］示数的乘积可以为最大C.电流表A示数为最大时，电压表V2示数也为最大D.电流表A示数为最小时，电压表V2示数也为最小S图8、（2021崇明一模）在如图1所示的电路中，电源电压保持不变，闭合电建S,当滑动变阻器的滑片向右移动时，电表示数保持不变的是A.A］和VB.A和VC.只有VD.只有A1图19、（2021杨浦一模）在图2所示的电路中,电源电压保持不变。开关S从闭合到断开时,变大的是A.电压表V的示数B•电压表V示数与电流表A示数的乘积C.电流表A的示数D•电压表V示数与电流表A示数的比值10、（2021虹口一模）在图1所示的电路中，电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右移动时，变大的是A.电压表V示数B.电流表A］示数C•电压表V示数与电流表A示数的比值D•电压表V示数与电流表A］示数的比值11、（2021松江一模）在图2所示的电路中,动变阻器滑片P的过程中，变小的是A.电流表A］与电流表A2示数的比值B.电流表A与电流表A2示数的比值电源电压保持不变。闭合开关S,向右移动滑图2C.电流表A与电流表A2示数的差值D.电流表A与电流表A］示数的差值12、（2021嘉定一模）如图2所示，电源电压保持不变，所有电路元件完好。以下说法正确的是A.断开开关S，电压表和电流表均无示数B.开关S从断开到闭合时，电流表示数变大，电压表示数不变C.闭合开关S,滑片P向右移动的过程中，电压表示数变小图2D.闭合开关S，滑片P向右移动的过程中，电压表与电流表示数的比值变小13、（2021金山一模）如图2所示，电源电压为3伏，闭合开关S，电路正常工作。现有如下两种操作：①将开关S断开；②将电源电压替换为4伏。其中可以使电流表A示数与电流表舛示数的比值变小的操作有A.只有①可行B.只有②可行C.①②都可行D.①②都不行£4R11A1图214、（2021静安一模）在图1所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器R的滑片P由中点向右端移动时A.电流表A］的示数变大B.电压表V的示数变小C.电流表A示数与电流表A］示数的差值变小D.电压表V示数与电流表A示数的比值变大图115、（2021黄浦一模）在图1所示电路中，电源电压保持不变，当滑片P向右移动时A.电流表A示数不变，电压表V示数不变P1B•电流表A示数不变，电压表V示数变大C•电流表A示数变小，电压表V示数变大D•电流表A示数变小，电压表V示数不变...
