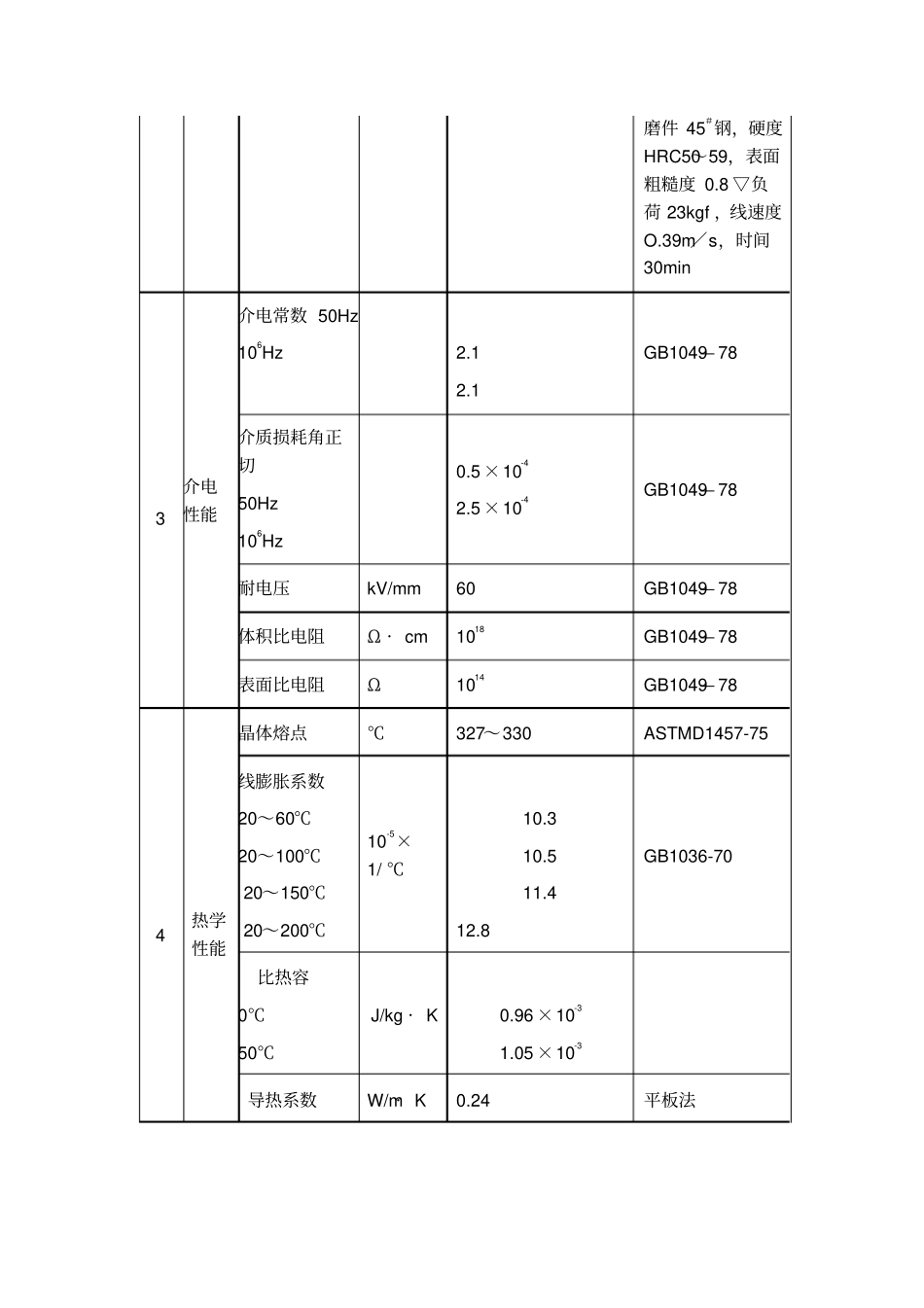

1.聚四氟乙烯聚四氟乙烯是用于密封的氟塑料之一。聚四氟乙烯以碳原子为骨架,氟原子对称而均匀地分布在它的周围,构成严密的屏障,使它具有非常宝贵的综合物理机械性能(表14—9)。聚四氟乙烯对强酸、强碱、强氧化剂有很高的抗蚀性,即使温度较高,也不会发生作用,其耐腐蚀性能甚至超过玻璃、陶瓷、不锈钢以至金、铂,所以,素有“塑料王”之称。除某些芳烃化合物能使聚四氟乙烯有轻微的溶胀外,对酮类、醇类等有机溶剂均有耐蚀性。只有熔融态的碱金属及元素氟等在高温下才能对它起作用。聚四氟乙烯的介电性能优异,绝缘强度及抗电弧性能也很突出,介质损耗角正切值很低,但抗电晕性能不好。聚四氟乙烯不吸水、不受氧气、紫外线作用、耐候性好,在户外暴露3年,抗拉强度几乎保持不变,仅伸长率有所下降。聚四氟乙烯薄膜与涂层由于有细孔,故能透过水和气体。表14-9聚四氟乙烯性能序号技术指标单位数值测试方法1物理性能比重2.15~2.20GB1033—702机械性能抗拉强度Pa(1961~3521)×104GBl04079断裂伸长率%250~500GB1040—79抗压强度(变形10%)Pa1952×104GB104l—79抗冲击无缺口kgf·cm/cm2不断GB1043—79有缺口24.6~31.6抗弯强度Pa(1834~2030)×104GB1042—79硬度HB4.54HG—16865钢球Ф5mm载荷62.5kgf摩擦系数O.13~O.16磨耗磨痕14.5M200试验机,对磨件45#钢,硬度HRC50~59,表面粗糙度0.8▽负荷23kgf,线速度O.39m/s,时间30min3介电性能介电常数50Hz106Hz2.12.1GB1049—78介质损耗角正切50Hz106Hz0.5×10-42.5×10-4GB1049—78耐电压kV/mm60GB1049—78体积比电阻Ω·cm1018GB1049—78表面比电阻Ω1014GB1049—784热学性能晶体熔点℃327~330ASTMD1457-75线膨胀系数20~60℃20~100℃20~150℃20~200℃10-5×1/℃10.310.511.412.8GB1036-70比热容0℃50℃J/kg·K0.96×10-31.05×10-3导热系数W/m·K0.24平板法聚四氟乙烯在200℃以上,开始极微量的裂解,即使升温到结晶体熔点327℃,仍裂解很少,每小时失重为万分之二。但加热至400℃以上热裂解速度逐渐加快,产生有毒气体,因此,聚四氟乙烯烧结温度一般控制在375~380℃。聚四氟乙烯分子间的范德华引力小,容易产生键间滑动,故聚四氟乙烯具有很低的摩擦系数及不粘性,摩擦系数在已知固体材料中是最低的。聚四氟乙烯的导热系数小,该性能对其成型工艺及应用影响较大。其不但导热性差,且线膨胀系数较大,加入填充剂可适当降低线膨胀系数。在负荷下会发生蠕变现象,亦称作“冷流”,加入填充剂可减轻蠕变程度。聚四氟乙烯可以添加不同的填充剂,选择的填充剂应基本满足下述要求:能耐380℃高温即四氟制品的烧结温度;与接触的介质不发生反应;与四氟树脂有良好的混入性;能改善四氟制品的耐磨性、冷流性、导热性及线膨胀系数等。常用的填充剂有无碱无蜡玻璃纤维、石墨、碳纤维、MoS2、A1203、CaF2、焦炭粉及各种金属粉。如填充玻璃纤维或石墨,可提高四氟制品的耐磨、耐冷流性,填充MoS2可提高其润滑性,填充青铜、钼、镍、铝、银、钨、铁等,可改善导热性,填充聚酰亚胺或聚苯酯,可提高耐磨性,填充聚苯硫醚后能提高抗蠕变能力,保证尺寸稳定等。在相同的温度条件下,填充后的聚四氟乙烯其抗压强度(表14-10)、压缩弹性模量(表14-11)、抗弯强度(表14-12)、硬度(表14-13)、摩擦系数和耐磨耗性(表14-14)、热导率(表14-15)均比纯四氟乙烯高。但抗拉强度和伸长率则有所下降,线膨胀系数(表14-15)也减小。表14-10不同温度下加填充剂前后聚四氟乙烯的抗压强度①(Pa)温度(℃)配方-5002550100200聚四氟乙烯20%玻纤,5%石墨15%玻纤,5%石墨25%玻纤20%玻纤60%锡青铜20%碳纤维229280286293318395331158283211210234270257129155173178172213187799810810410613412853.5798276761018933505654526467①5%变形。表14-ll不同温度下加填充剂前后聚四氟乙烯的压缩弹性模量(×103Pa)温度(℃)配方-5002550100200聚四氟乙烯4.63.22.81.91.20.6960%锡青铜7.95.45.23.52.11.320%玻纤6.64.74.52.41.61.225%玻纤5.94.74.52.41.51.120%碳纤维6.65.14.72.71.71.315%玻纤,5%石墨5.74.74.52.51.6120%玻纤,5%石墨5.64.84...
