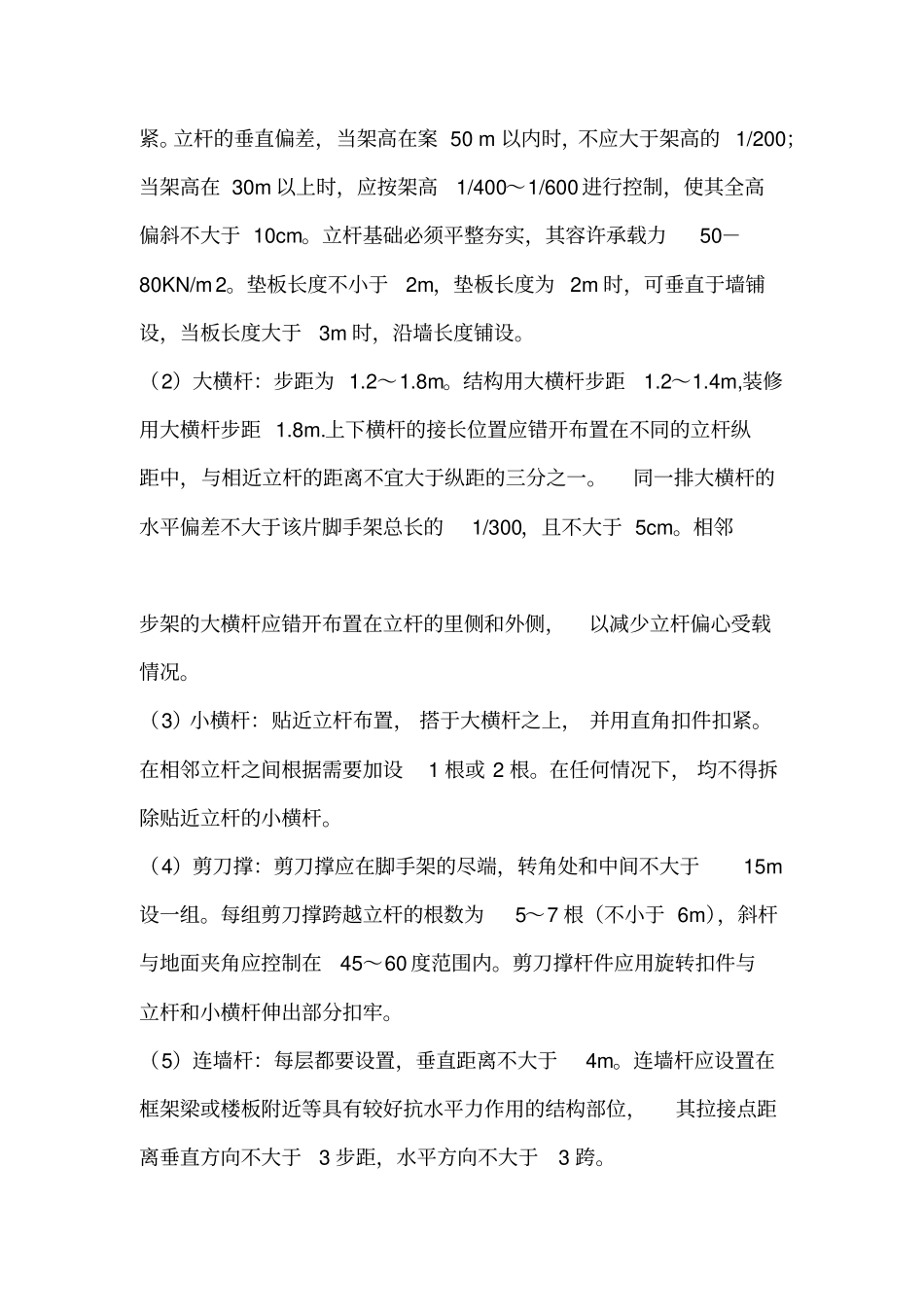

脚手架搭设与拆除专项施工方案、编制依据一1、中华人民共和国安全生产法2、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20013、建筑施工安全检查标准JGJ59-994、建筑施工高处作业安全技术规范（JGJ80-91）5、安全帽冲击试验方法（GB2812-89）6、安全网冲击试验方法（GB5726-85）7、密目式安全网（GB16909-1997）8、安全带检验方法（GB6095-85）9、安全标志（GB2894-82）、工程概况二本工程为农三师49团2011年保障性住房工程幸福花园小区11号楼工程，框架结构，地下一层、地上四层。建筑面积为2069.81㎡，由农三师勘测设计研究院设计，工程位于农三师49团团部。建筑抗震设防烈度：7度，建筑等级为二级，设计使用年限为50年。本工程已完成“三通一平”工作。本工程由农三师49团投资建设，农三师勘测设计研究院设计，农三师勘测设计研究院地质勘察，喀什前海建安公司组织施工。三、防护：立面挂密目安全网进行立面全封闭并在内设底面水平网一道，随楼层施工上升。四、搭设参数及防护架搭设结构构造形式本工程外脚手架采用单排钢管架，纵距1.8米，距墙1.2米，步距1.5米，使用钢管为Ф48*3.5m，仅供安全防护，不作为砌筑架、外墙装饰架使用。五、构造形式扣件式钢管脚手架的主要构件有：立杆、大横杆、小横杆、斜杆和底座等。1、扣件和底座的基本形式（1）直角扣件：用于两根呈垂直交叉钢管的连接。（2）旋转扣件：用于两根呈任意角度交叉钢管的连接。（3）对接扣件：用于两根钢管的对接连接。（4）底座：扣件式钢管脚手架的底座用于承受脚手架立柱传递下来的荷载。2、构造形式扣件式钢管脚手架可用于搭设外架、里脚手架、满堂脚手架、支撑架以及其它用途。本工程用于搭设外脚手架。（1）立杆：横距为1.0～1.5m,纵距为1.4～1.8m。结构单排立杆距墙不小于1.0m,不大于1.4m.。装修单排立杆距墙不小于1.0m，不大于1.4m.。相邻立杆的接头应相互错开布置在不同的步内，与相近大横杆的距离不宜大于步距的三分之一。立杆与大横杆必须用直角扣件扣紧。立杆的垂直偏差，当架高在案50m以内时，不应大于架高的1/200；当架高在30m以上时，应按架高1/400～1/600进行控制，使其全高偏斜不大于10cm。立杆基础必须平整夯实，其容许承载力50－80KN/m2。垫板长度不小于2m，垫板长度为2m时，可垂直于墙铺设，当板长度大于3m时，沿墙长度铺设。（2）大横杆：步距为1.2～1.8m。结构用大横杆步距1.2～1.4m,装修用大横杆步距1.8m.上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不宜大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长的1/300，且不大于5cm。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。（3）小横杆：贴近立杆布置，搭于大横杆之上，并用直角扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下，均不得拆除贴近立杆的小横杆。（4）剪刀撑：剪刀撑应在脚手架的尽端，转角处和中间不大于15m设一组。每组剪刀撑跨越立杆的根数为5～7根（不小于6m），斜杆与地面夹角应控制在45～60度范围内。剪刀撑杆件应用旋转扣件与立杆和小横杆伸出部分扣牢。（5）连墙杆：每层都要设置，垂直距离不大于4m。连墙杆应设置在框架梁或楼板附近等具有较好抗水平力作用的结构部位，其拉接点距离垂直方向不大于3步距，水平方向不大于3跨。（6）水平斜拉杆：设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。（7）离网封闭：脚手架必须自上而下封挂绿色密目安全网，网设置在外排立杆里侧，网与杆件连接必须使用专用塑料扣或尼龙连接，不得漏扣。六、材料要求各种杆件应优先采用直径48㎜、壁厚3.5㎜的焊接钢管。钢管长度以4～6米为宜，小横杆的钢管以2.1～2.3m为宜。直径48㎜、壁厚3.5㎜的普通脚手钢管,每米重3.84㎏；截面积（A?）4.89㎝2；截面惯性矩（I?）12.19㎝2；截面抵抗矩（W?）5.08㎝2；回转半径（r?）1.58㎝；抗拉、抗压和抗弯的容许应力[σ]16.67KN/㎝2；抗剪容许应力[τ]9.81KN/㎝2七、脚手架的设计和计算荷载计算1、轴心荷载N=H?*Pn+ab?(0.5n?q?+ηn?q?)式中：q?－脚手板自重，其数值为：钢、木脚手板245N/m2;竹脚手板343N/m2q?...
