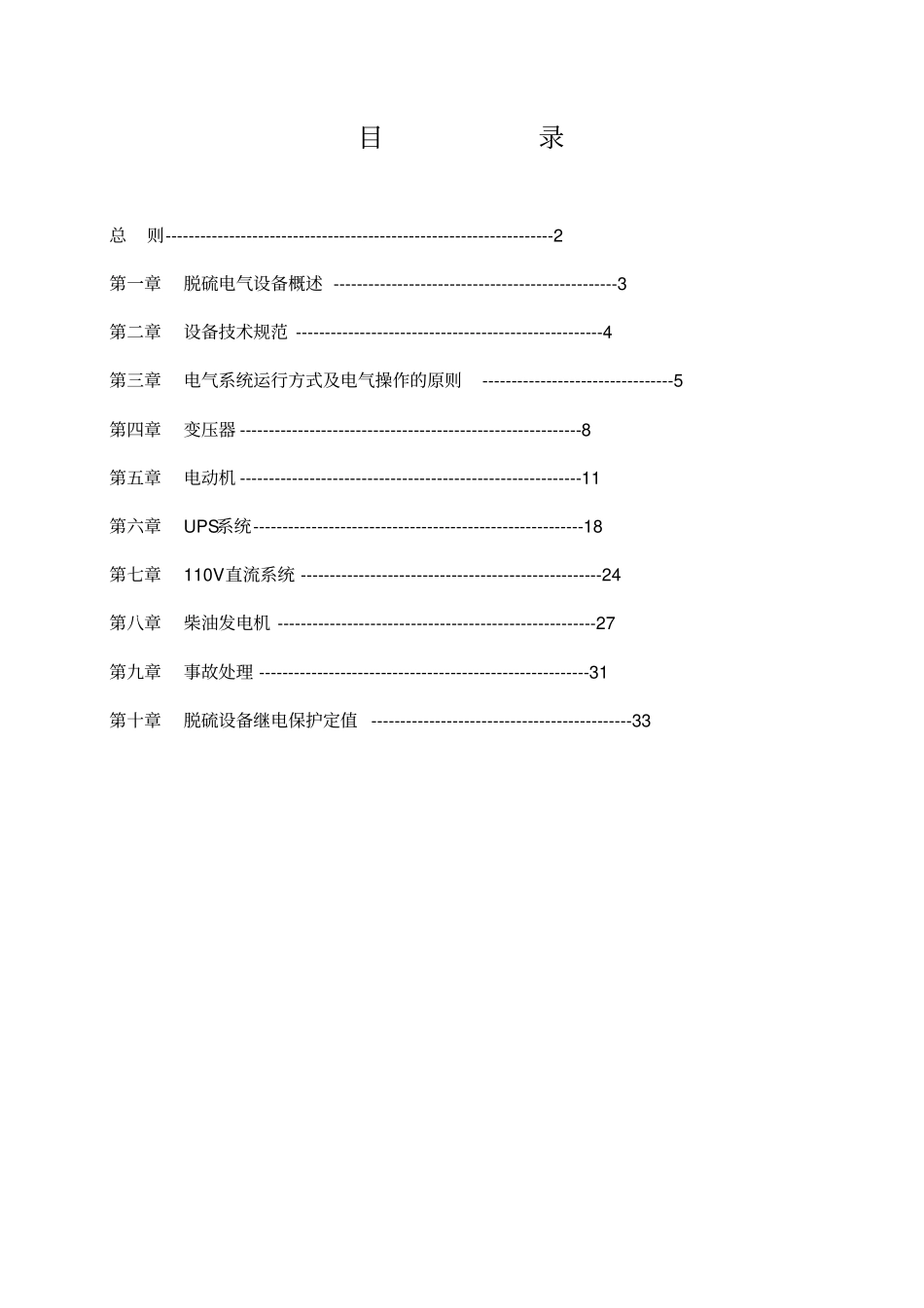

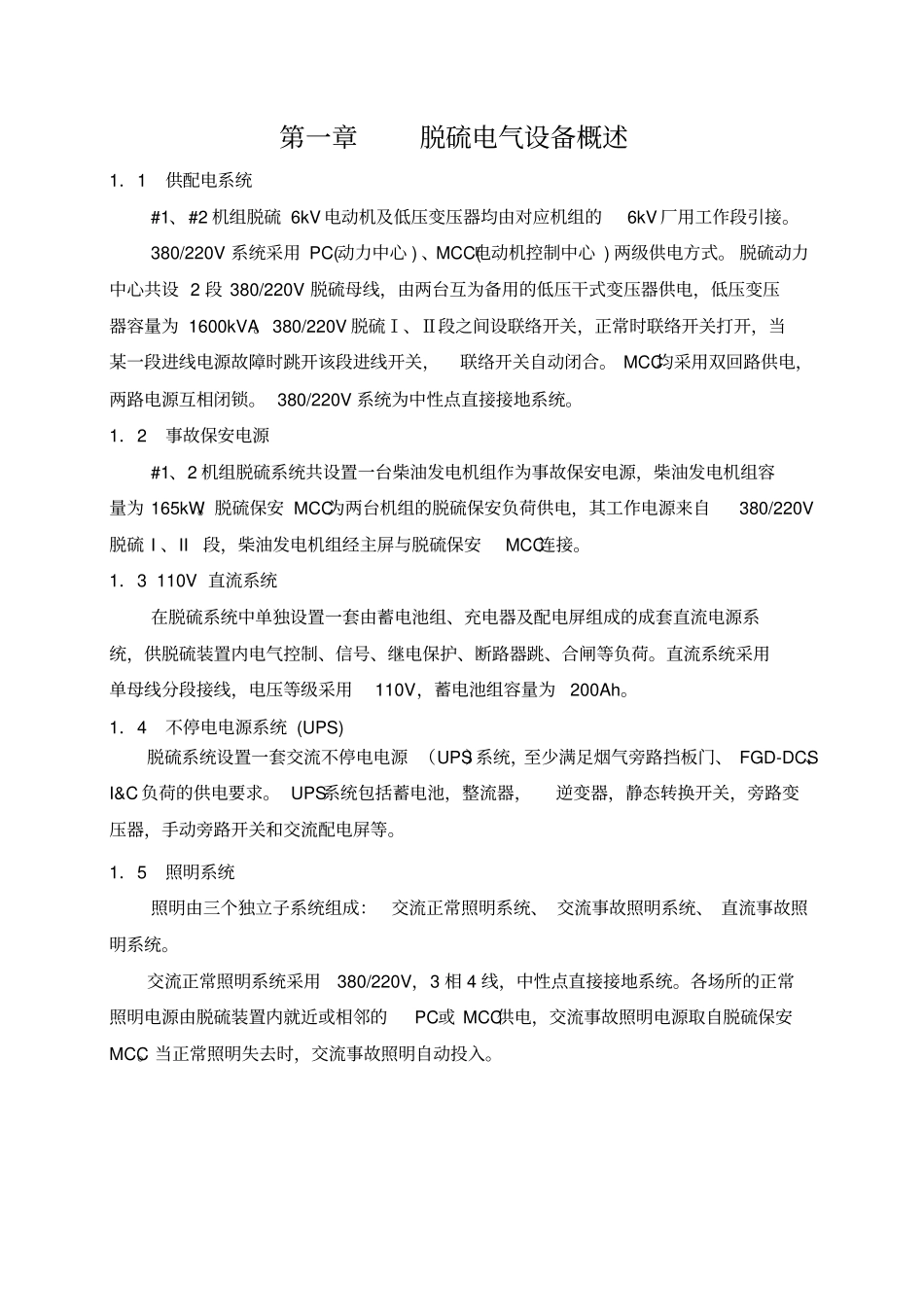

目录总则-------------------------------------------------------------------2第一章脱硫电气设备概述-------------------------------------------------3第二章设备技术规范-----------------------------------------------------4第三章电气系统运行方式及电气操作的原则---------------------------------5第四章变压器-----------------------------------------------------------8第五章电动机-----------------------------------------------------------11第六章UPS系统---------------------------------------------------------18第七章110V直流系统----------------------------------------------------24第八章柴油发电机-------------------------------------------------------27第九章事故处理---------------------------------------------------------31第十章脱硫设备继电保护定值---------------------------------------------33湖南益发电有限责任公司脱硫电气设备运行规程总则1．主题内容与适用范围1．1本规程规定了电气设备及其系统的启停及倒闸操作、运行维护、事故处理的方法、步骤和一般原则等内容。1．2本规程适应于湖南益阳发电有限责任公司一期工程2X300MW机组配套脱硫系统配电装置、变压器、电动机及其辅助系统的启停操作、运行监视和事故处理。2．引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。电力工业技术管理法规DL/408-91国家电网公司电力安全工作规程（试行）DL/T572-95电力变压器运行规程部颁电动机运行规程设计院提供的设计资料和设备制造厂家提供的技术资料湖南益阳发电有限责任公司批准2007-7-1编写第一章脱硫电气设备概述1．1供配电系统#1、#2机组脱硫6kV电动机及低压变压器均由对应机组的6kV厂用工作段引接。380/220V系统采用PC(动力中心)、MCC(电动机控制中心)两级供电方式。脱硫动力中心共设2段380/220V脱硫母线，由两台互为备用的低压干式变压器供电，低压变压器容量为1600kVA。380/220V脱硫Ⅰ、Ⅱ段之间设联络开关，正常时联络开关打开，当某一段进线电源故障时跳开该段进线开关，联络开关自动闭合。MCC均采用双回路供电，两路电源互相闭锁。380/220V系统为中性点直接接地系统。1．2事故保安电源#1、2机组脱硫系统共设置一台柴油发电机组作为事故保安电源，柴油发电机组容量为165kW。脱硫保安MCC为两台机组的脱硫保安负荷供电，其工作电源来自380/220V脱硫I、II段，柴油发电机组经主屏与脱硫保安MCC连接。1．3110V直流系统在脱硫系统中单独设置一套由蓄电池组、充电器及配电屏组成的成套直流电源系统，供脱硫装置内电气控制、信号、继电保护、断路器跳、合闸等负荷。直流系统采用单母线分段接线，电压等级采用110V，蓄电池组容量为200Ah。1．4不停电电源系统(UPS)脱硫系统设置一套交流不停电电源（UPS）系统，至少满足烟气旁路挡板门、FGD-DCS、I&C负荷的供电要求。UPS系统包括蓄电池，整流器，逆变器，静态转换开关，旁路变压器，手动旁路开关和交流配电屏等。1．5照明系统照明由三个独立子系统组成：交流正常照明系统、交流事故照明系统、直流事故照明系统。交流正常照明系统采用380/220V，3相4线，中性点直接接地系统。各场所的正常照明电源由脱硫装置内就近或相邻的PC或MCC供电，交流事故照明电源取自脱硫保安MCC。当正常照明失去时，交流事故照明自动投入。第二章设备技术规范2．1变压器技术规范序号名称1型号SCB10-1600/102额定容量kVA16003额定频率(HZ)504额定电压(kV)：6.3/0.45额定电流(A)：146.63/2309.466分接范围±2×2.5％7调压方式无载8冷却方式AN/AF9相数3相10绝缘水平：LI75AC35/LI0AC311阻抗电压%及偏差6+10%2．2UPS系统技术规范名称型式ALP-40K-1-DC220工业级电力专用三相交流输入电压(V)AC380V，-20%~+35%直流输入电压(V)DC220V单相交流输出电压(V)AC230V±1%额定容量(kVA)40kVA2．3柴油发电机技术规范内容制造厂沃尔沃型号THV165型式N/A连续满负荷额定值(kW)16...
