学高中物理 第4章 远距离输电章末检测 鲁科版选修3-2VIP免费

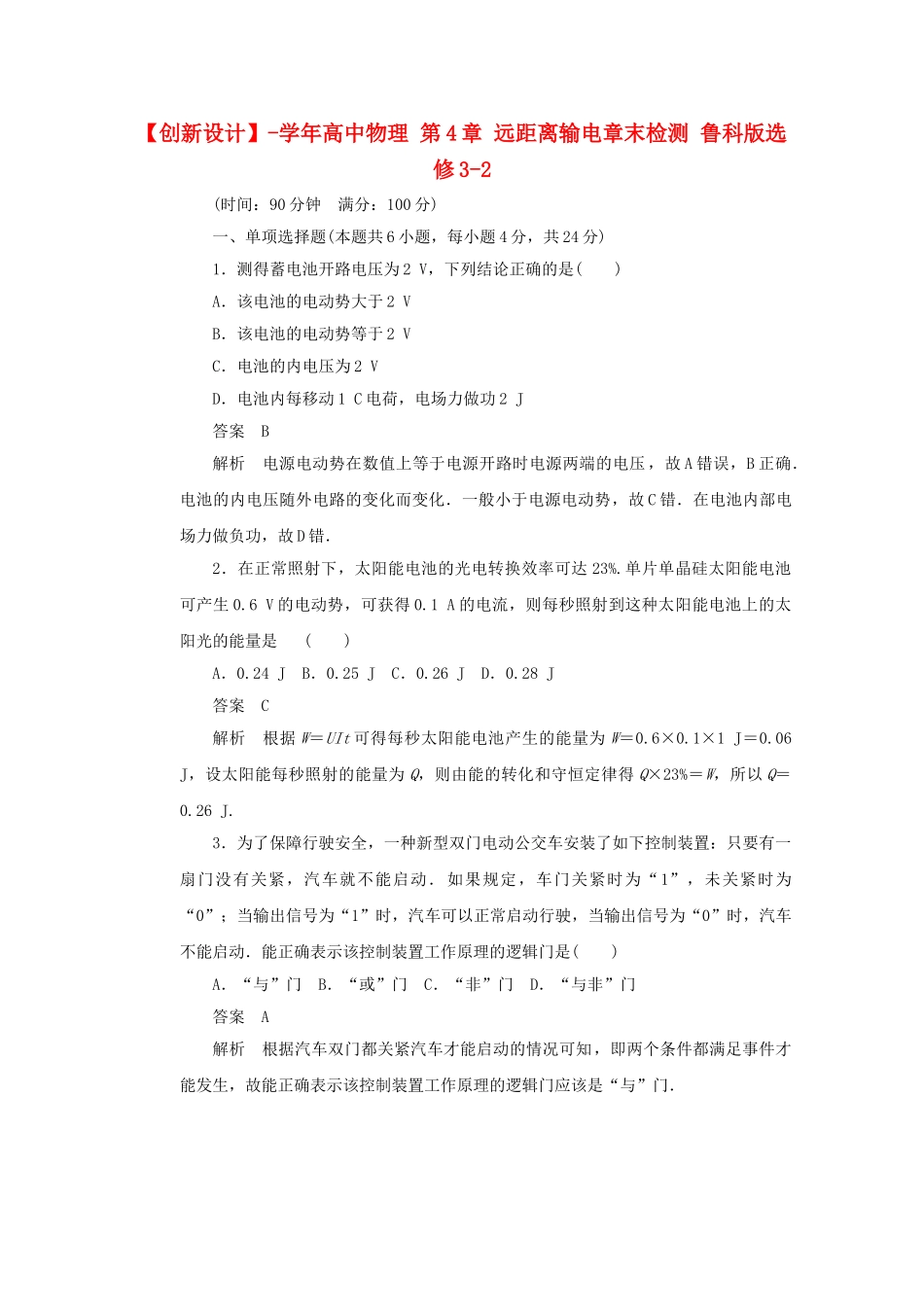

【创新设计】-学年高中物理第4章远距离输电章末检测鲁科版选修3-2(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．测得蓄电池开路电压为2V，下列结论正确的是()A．该电池的电动势大于2VB．该电池的电动势等于2VC．电池的内电压为2VD．电池内每移动1C电荷，电场力做功2J答案B解析电源电动势在数值上等于电源开路时电源两端的电压，故A错误，B正确．电池的内电压随外电路的变化而变化．一般小于电源电动势，故C错．在电池内部电场力做负功，故D错．2．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6V的电动势，可获得0.1A的电流，则每秒照射到这种太阳能电池上的太阳光的能量是()A．0.24JB．0.25JC．0.26JD．0.28J答案C解析根据W＝UIt可得每秒太阳能电池产生的能量为W＝0.6×0.1×1J＝0.06J，设太阳能每秒照射的能量为Q，则由能的转化和守恒定律得Q×23%＝W，所以Q＝0.26J.3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是()A．“与”门B．“或”门C．“非”门D．“与非”门答案A解析根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”门．图14．如图1所示，R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是()A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小答案A解析当R4所在处出现火情时，R4阻值变小，外电路总电阻变小，则总电流变大，电源的内电压变大，路端电压变小，即U变小．电路中并联部分的电压U并＝E－I总(R1＋r)，I总变大，则U并变小，流经R3的电流减小，所以电流表示数变大．故A项正确．5．如图2所示为测量某电源电动势和内阻时得到的U－I图线．用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V．则该电路可能为()图2答案B解析由图像可知，电源的电动势为6V，内阻为0.5Ω，此电源与三个均为3Ω的电阻连成电路时路端电压为4.8V，则内电压为1.2V，电路电流为2.4A，外电阻为2Ω，只有B电路三个3Ω的电阻连接方式电阻为2Ω，故B正确．图36．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()A.、B.、C.、D.、答案D解析电源的效率η＝×100%＝×100%.a点对应的路端电压U为4个格，而电动势E为6个格．因此ηa＝；b点对应的路端电压为2个格，因此ηb＝.故D正确．二、多项选择题(本题共4小题，每小题5分，共20分)图47．一平行板电容器C，极板是水平放置的，它和三个可变电阻及电源连接成如图4所示的电路．今有一质量为m的带电油滴悬浮在两极板之间静止不动．要使油滴上升，可采用的办法是()A．增大R1B．增大R2C．增大R3D．减小R2答案CD解析由题图分析可知，电容器两端的电压就是R3两端的电压，要使油滴上升，必须增大电容器两端的电压，即增大R3两端的电压，从电路分析得，增大R3和减小R2的电阻都可．图58．某学生做研究串联电路电压特点的实验时，接成如图5所示的电路，接通S后，他将多用电表电压挡的红、黑表笔并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是()A．AB段断路B．BC段断路C．AB段短路D．BC段短路答案AD解析由题意可得UAB＝UAC＝U，说明由A、B分别至电源的线路均已接通．若BC段完好，则AB段断路；若BC段短路，则AB段可能断路，也可能完好．又由题述得UBC＝0，因而可能AB段断路，或BC段短路，也有可能出现...
