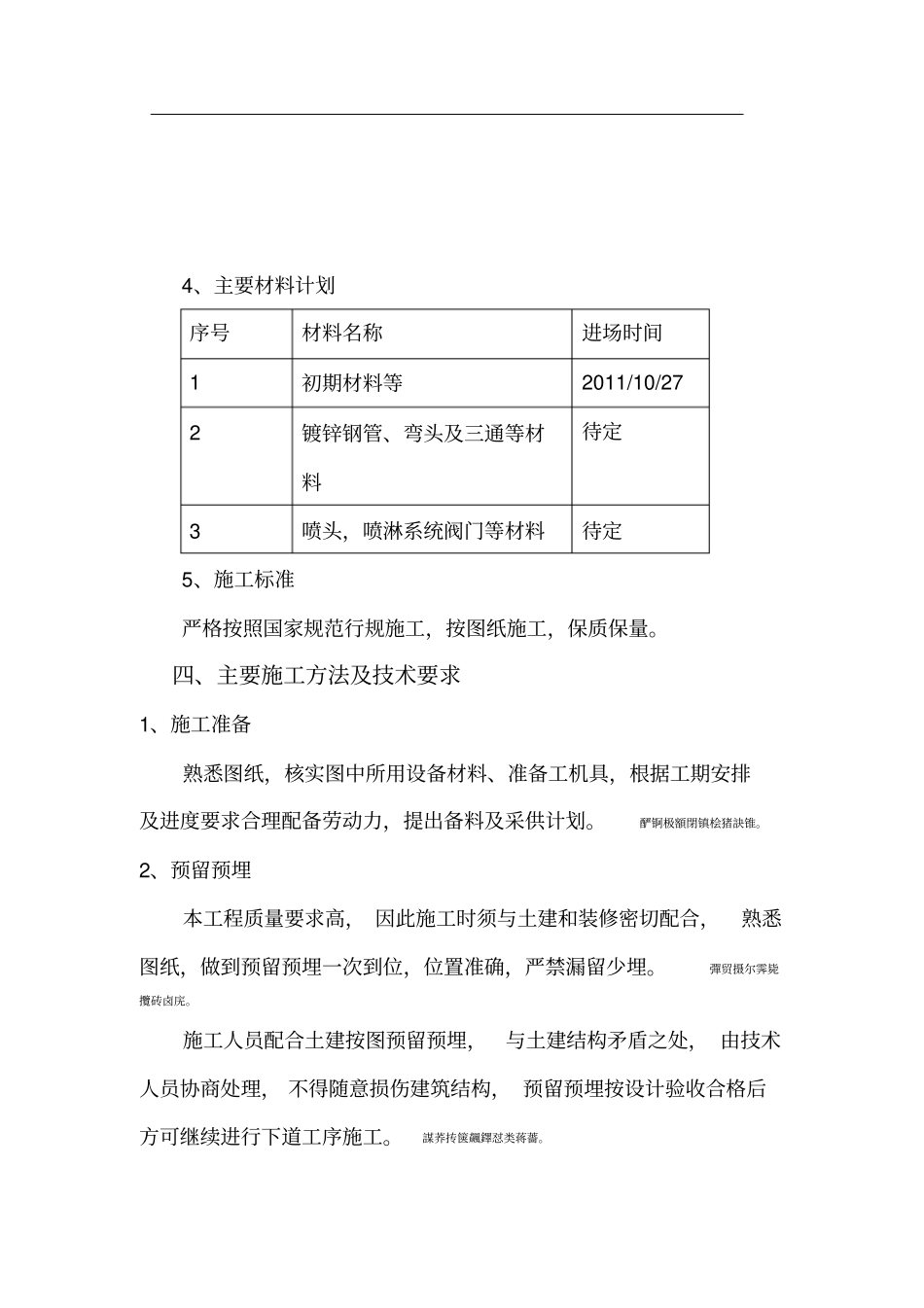

自动喷淋灭火系统施工方案一、工程概况该自动喷淋灭火系统工程位于北京市大兴区庞各庄镇，是中国石油北京润滑油厂（华北物流中心）成品库房的配套完善工程。矚慫润厲钐瘗睞枥庑赖。二、编制依据1、中国石油北京润滑油厂（华北物流中心）成品库房给水及消火栓管线轴测图、喷淋管线平面图。2、《自动喷水灭火系统设计规范》GB50084-20013、《自动喷水灭火系统施工及验收规范》GB50261-20054、中华人民共和国建设部、中华人民共和国质量监督检验疫总局、国家质量技术监督局等施工及验收规范三、施工部署1、施工人员组织：项目主管一名、安全员一名、质检员一名、作业人员根据作业进度部署。(见表3）2、施工组织顺序总原则：根据现场条件配合土建施工。先地下后地上，先预制后安装，先总管后支管，先立管后水平管，同一作业层按先高处后低处的顺序施工。先系统试压后冲洗，最后进行油漆、防腐、保温及隐蔽验收。聞創沟燴鐺險爱氇谴净。主要程序：施工准备→材料进场及检验→预留、预埋→管道预制、管道放线→支、吊架制安→管道安装→附件安装→管道系统组件安装→消防供水设施安装→管道试压→水冲洗→防腐→保温→成品保护→交付使用。残骛楼諍锩瀨濟溆塹籟。3、主要机具计划工具规格数量电焊机B×1-315交流弧焊机1台电焊机Z×7-315逆变直流弧焊机1台切割机380V1台套丝机380V1台套丝机220V1台压槽机380V1台开孔器220V1台台钻380V1台电锤/1把手枪钻/1把电源箱/1个水平尺/1个压力钳/2个平台/1台4、主要材料计划序号材料名称进场时间1初期材料等2011/10/272镀锌钢管、弯头及三通等材料待定3喷头，喷淋系统阀门等材料待定5、施工标准严格按照国家规范行规施工，按图纸施工，保质保量。四、主要施工方法及技术要求1、施工准备熟悉图纸，核实图中所用设备材料、准备工机具，根据工期安排及进度要求合理配备劳动力，提出备料及采供计划。酽锕极額閉镇桧猪訣锥。2、预留预埋本工程质量要求高，因此施工时须与土建和装修密切配合，熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏留少埋。彈贸摄尔霁毙攬砖卤庑。施工人员配合土建按图预留预埋，与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构，预留预埋按设计验收合格后方可继续进行下道工序施工。謀荞抟箧飆鐸怼类蒋薔。3、预留孔洞：预留孔洞应在土建绑扎钢筋前确定位置，根据需留孔洞的尺寸加工木盒，待结构绑扎钢筋完毕后，再放置木盒，核实放置处孔洞尺寸，将木盒嵌入、固定，待混凝土浇注完，拆模后再进一步核实。厦礴恳蹒骈時盡继價骚。4、钢管暗配：予埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊管内壁刷防锈漆。茕桢广鳓鯡选块网羈泪。5、支吊架制作安装支、吊架制作、安装:支吊架所用型钢应平直，无明显扭曲，下料长短差在5mm范围内，切口处无卷边毛刺，型钢焊接必须保证至少三面满焊，焊后立即清除焊渣，所有支吊架均刷防锈漆两道，支架安装时采用适配的膨胀螺栓固定，打膨胀螺栓要严格按照规程操作，做到牢固、可靠。支吊架水平度保证在0.1mm以内，高度偏差不超1mm。鹅娅尽損鹌惨歷茏鴛賴。6、管道预制为了提高施工效率，加快施工进度，要根据工程进度计划的要求组织安排管道预制。在预制场地集中进行预制，预制件要便于运输及安装。籟丛妈羥为贍偾蛏练淨。（1）预制前先按图纸设计的管线，确定可行的具体预制件品种及长度；预制的半成品要标注清楚编号，分批分类存放，运输和安装中要注意保护预制件，以便对号安装正确。預頌圣鉉儐歲龈讶骅籴。（2）本工程的管道预制主要包括以下内容：a、喷淋头上短管及水平支管；b、管道支吊架、包箍的制作；7、支吊架制作安装（1）管道支架根据国家规范进行制作安装，屋顶支架须考虑保温空间，优先选择可调支吊架，以保证施工方便及精度达标。水平管道安装时，在转折及受力处易变形部位需加设支架。渗釤呛俨匀谔鱉调硯錦。（2）管道支架切割及钻孔，采用砂轮切割机及电钻，煨制要圆滑均匀，安装时要牢固，标高一致。（3）吊架的吊杆要牢固地固定在梁上或翎条上，固定支架必须安装在设计规定的位置...
