1/4第一章:例1试举几个工业生产中开环与闭环自动控制系统的例子,画出它们的框图,并说明它们的工作原理,讨论其特点

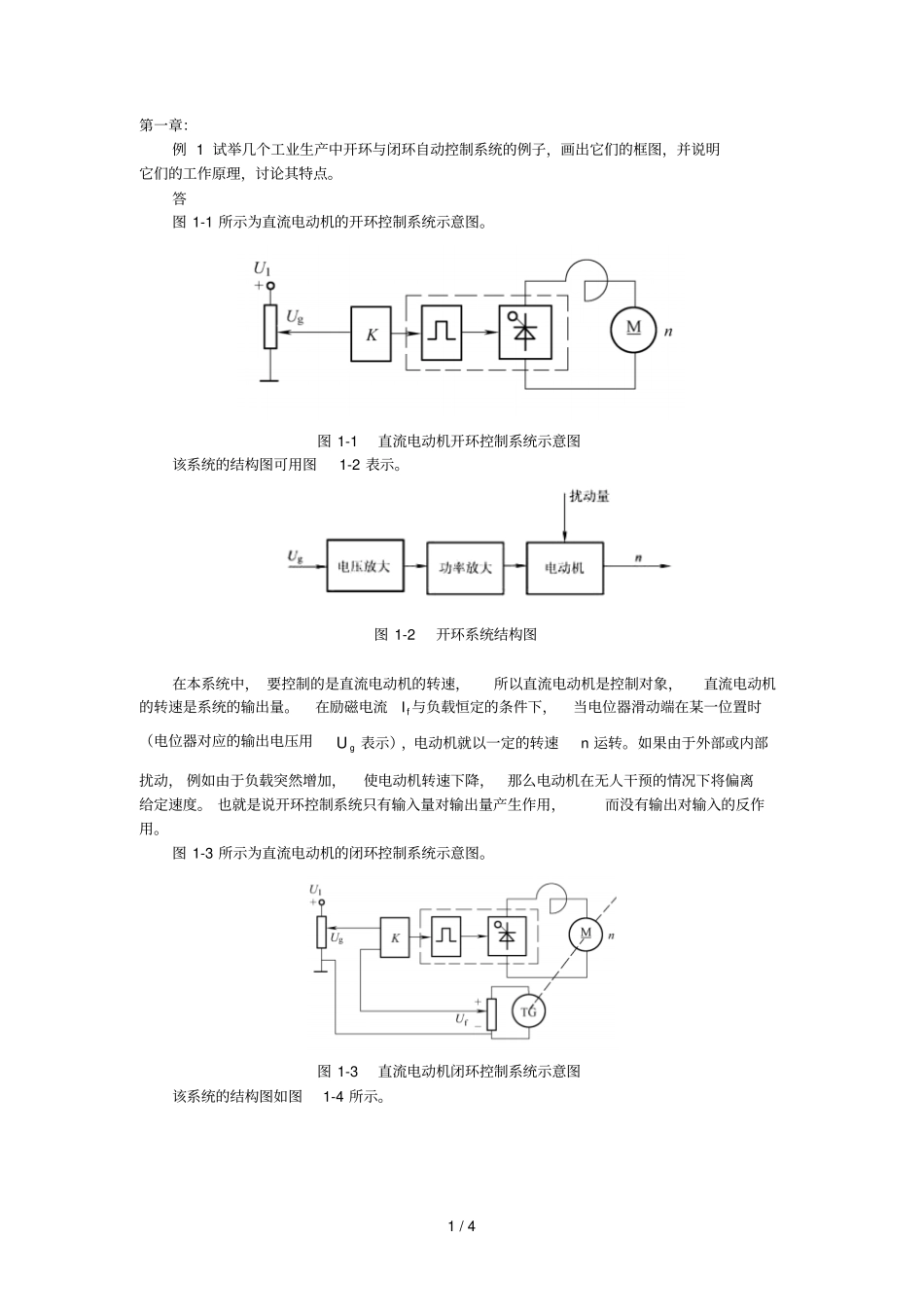

答图1-1所示为直流电动机的开环控制系统示意图
图1-1直流电动机开环控制系统示意图该系统的结构图可用图1-2表示
图1-2开环系统结构图在本系统中,要控制的是直流电动机的转速,所以直流电动机是控制对象,直流电动机的转速是系统的输出量
在励磁电流If与负载恒定的条件下,当电位器滑动端在某一位置时(电位器对应的输出电压用gU表示),电动机就以一定的转速n运转
如果由于外部或内部扰动,例如由于负载突然增加,使电动机转速下降,那么电动机在无人干预的情况下将偏离给定速度
也就是说开环控制系统只有输入量对输出量产生作用,而没有输出对输入的反作用
图1-3所示为直流电动机的闭环控制系统示意图
图1-3直流电动机闭环控制系统示意图该系统的结构图如图1-4所示
2/4图1-4闭环控制结构图这里,用测速发电机将输出量n检测出来,并转换成与给定电压物理量相同的反馈电压fU,然后反馈到输入端与给定电压gU相比较,其偏差U经过运算放大器放大后,用来控制功率放大器的输出电压U和电动机的转速n
当电位器滑动到某一位置时,电动机就以一个指定的转速转动
由于外部或内部扰动,例如,由于负载突然增加,使电动机转速降低,那么这一速度的变化,将由测速机检测出来
此时反馈电压相应降低,与给定电压比较后,偏差电压增大,再经过功率放大器放大后,将功率放大器输出电压U升高,从而减小或消除电动机的转速偏差
这样,不用人的干预,系统就可以近似保持给定速度不变
由此可看出,闭环系统是把输出量反馈到输入端形成闭环,使得输出量参与系统的控制
例2图P1-3为液位自动控制系统示意图
在任何情况下,希望液面高度h维持不变
试说明系统工作原理,并画出系统结构图

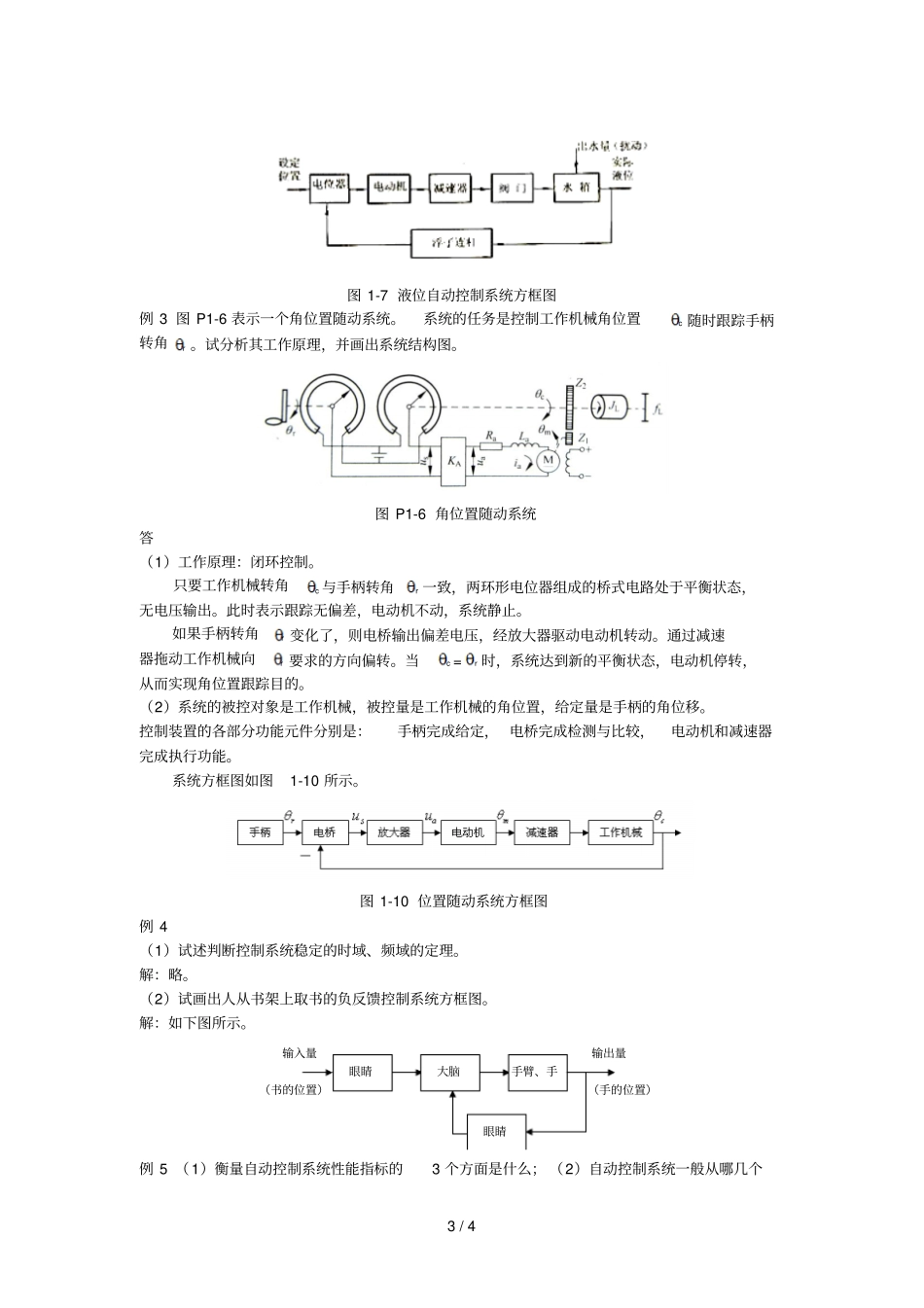

图P1-3液位自动控制系统示意图答(1)工作原理:闭环控制方式
