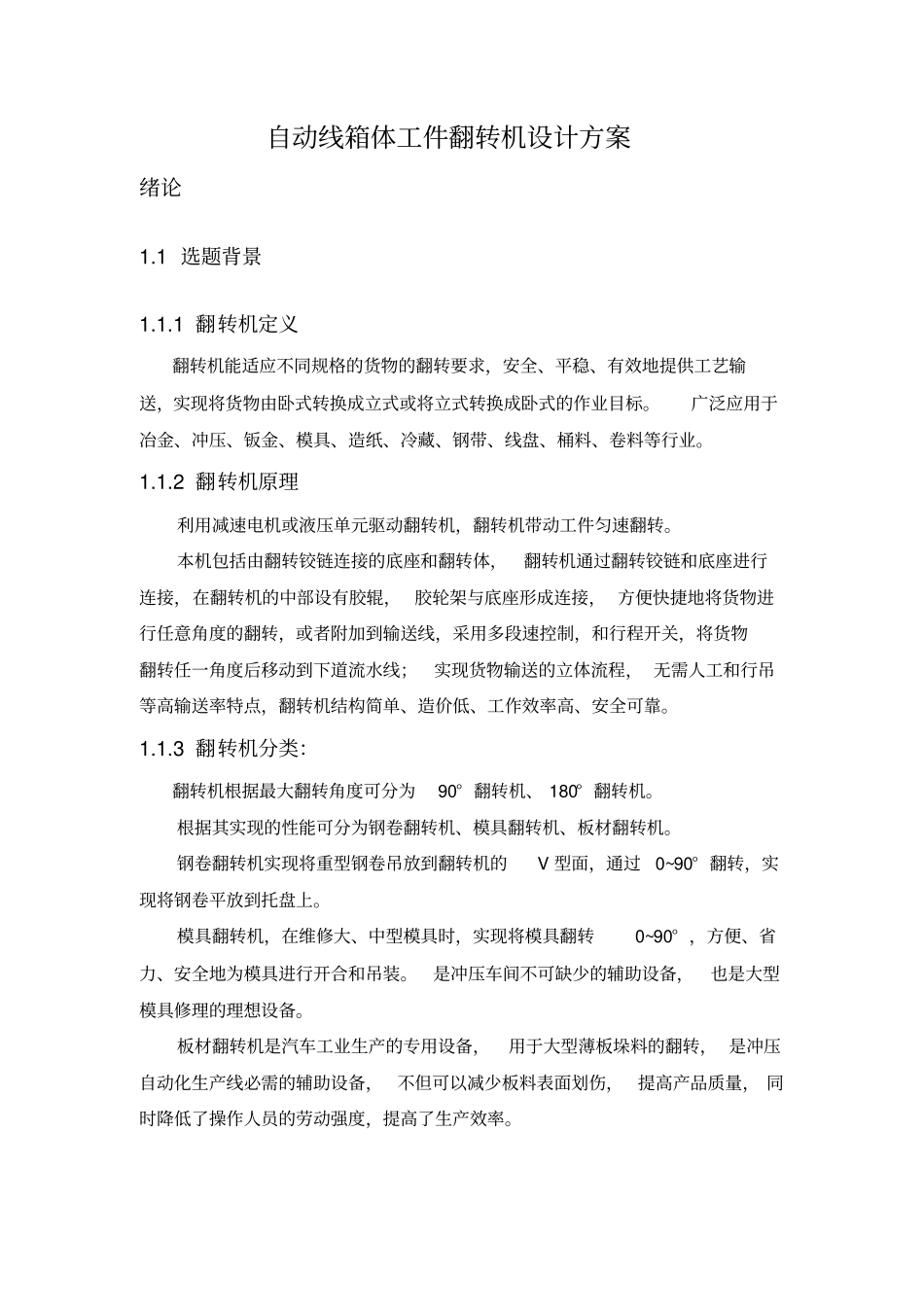

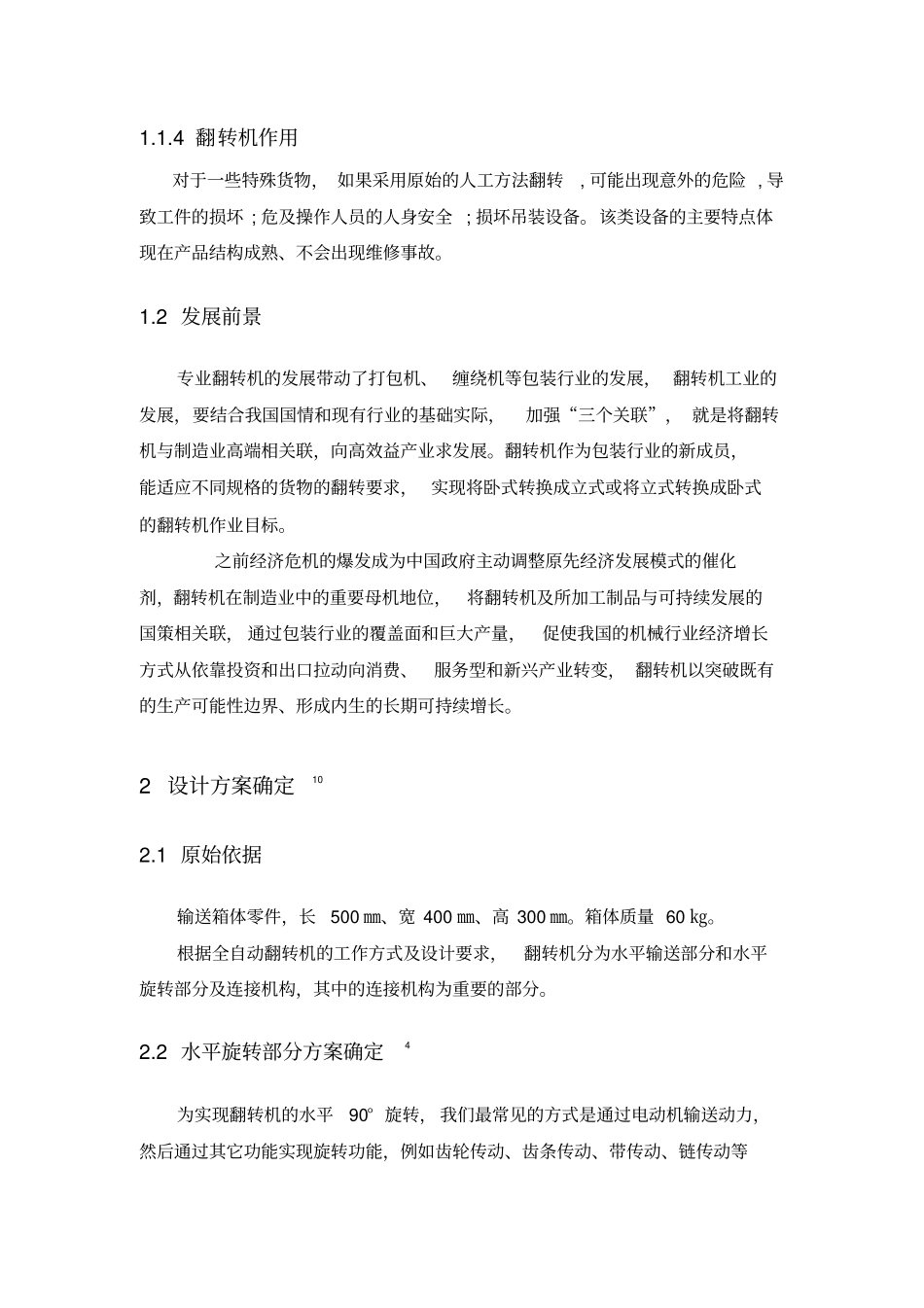

自动线箱体工件翻转机设计方案绪论1.1选题背景1.1.1翻转机定义翻转机能适应不同规格的货物的翻转要求，安全、平稳、有效地提供工艺输送，实现将货物由卧式转换成立式或将立式转换成卧式的作业目标。广泛应用于冶金、冲压、钣金、模具、造纸、冷藏、钢带、线盘、桶料、卷料等行业。1.1.2翻转机原理利用减速电机或液压单元驱动翻转机，翻转机带动工件匀速翻转。本机包括由翻转铰链连接的底座和翻转体，翻转机通过翻转铰链和底座进行连接，在翻转机的中部设有胶辊，胶轮架与底座形成连接，方便快捷地将货物进行任意角度的翻转，或者附加到输送线，采用多段速控制，和行程开关，将货物翻转任一角度后移动到下道流水线；实现货物输送的立体流程，无需人工和行吊等高输送率特点，翻转机结构简单、造价低、工作效率高、安全可靠。1.1.3翻转机分类：翻转机根据最大翻转角度可分为90°翻转机、180°翻转机。根据其实现的性能可分为钢卷翻转机、模具翻转机、板材翻转机。钢卷翻转机实现将重型钢卷吊放到翻转机的V型面，通过0~90°翻转，实现将钢卷平放到托盘上。模具翻转机，在维修大、中型模具时，实现将模具翻转0~90°，方便、省力、安全地为模具进行开合和吊装。是冲压车间不可缺少的辅助设备，也是大型模具修理的理想设备。板材翻转机是汽车工业生产的专用设备，用于大型薄板垛料的翻转，是冲压自动化生产线必需的辅助设备，不但可以减少板料表面划伤，提高产品质量，同时降低了操作人员的劳动强度，提高了生产效率。1.1.4翻转机作用对于一些特殊货物，如果采用原始的人工方法翻转,可能出现意外的危险,导致工件的损坏;危及操作人员的人身安全;损坏吊装设备。该类设备的主要特点体现在产品结构成熟、不会出现维修事故。1.2发展前景专业翻转机的发展带动了打包机、缠绕机等包装行业的发展，翻转机工业的发展，要结合我国国情和现有行业的基础实际，加强“三个关联”，就是将翻转机与制造业高端相关联，向高效益产业求发展。翻转机作为包装行业的新成员，能适应不同规格的货物的翻转要求，实现将卧式转换成立式或将立式转换成卧式的翻转机作业目标。之前经济危机的爆发成为中国政府主动调整原先经济发展模式的催化剂，翻转机在制造业中的重要母机地位，将翻转机及所加工制品与可持续发展的国策相关联，通过包装行业的覆盖面和巨大产量，促使我国的机械行业经济增长方式从依靠投资和出口拉动向消费、服务型和新兴产业转变，翻转机以突破既有的生产可能性边界、形成内生的长期可持续增长。2设计方案确定102.1原始依据输送箱体零件，长500㎜、宽400㎜、高300㎜。箱体质量60㎏。根据全自动翻转机的工作方式及设计要求，翻转机分为水平输送部分和水平旋转部分及连接机构，其中的连接机构为重要的部分。2.2水平旋转部分方案确定4为实现翻转机的水平90°旋转，我们最常见的方式是通过电动机输送动力，然后通过其它功能实现旋转功能，例如齿轮传动、齿条传动、带传动、链传动等机构。同时也可以采用液压传动或气压传动来实现，液压及气压设计也是现代设计中经常使用的设计方案。翻转机在水平旋转的时候所需要的速度很小，传动过程要平稳，为使翻转机的机构简单可靠，传动精度高，带传动与链传动都不能很好的达到设计要求，如果采用液压或气压方式传动来完成功能，则需要附加的设施，例如空压机等，因为自动线上，空间很有限，每一部位的工作空间要尽可能小，要使用结构越小，其它附件越小越好，使用液压或气压也增加了经常维护的额外工作，故选用电动机与齿轮传动的方式。在齿轮传动中，为了使水平旋转能够平稳进行，则齿轮转速就需要非常低才能达到要求，而所选取的电动机为考虑其成本等原因，一般都是选到普通的电动机，其转速都会比较大，故需要减速器进行减速才能完成，为了设计结构简单方便，参考同类产品的设计，我们可以直接选取减速机来完成动力输送，最后通过一级齿轮传动来完成速度控制，这样就尽可能的减少了翻转机的结构，减速机也是一种标准的机械，不会因为增加减速器而使结构增大。图2-1齿轮传动机构2.3输送部分方案确定19因为该自动线输送箱体类零件，故选用辊子输送方式。2.3.1辊子...
