自来水厂S型泵组招标技术条件VIP免费

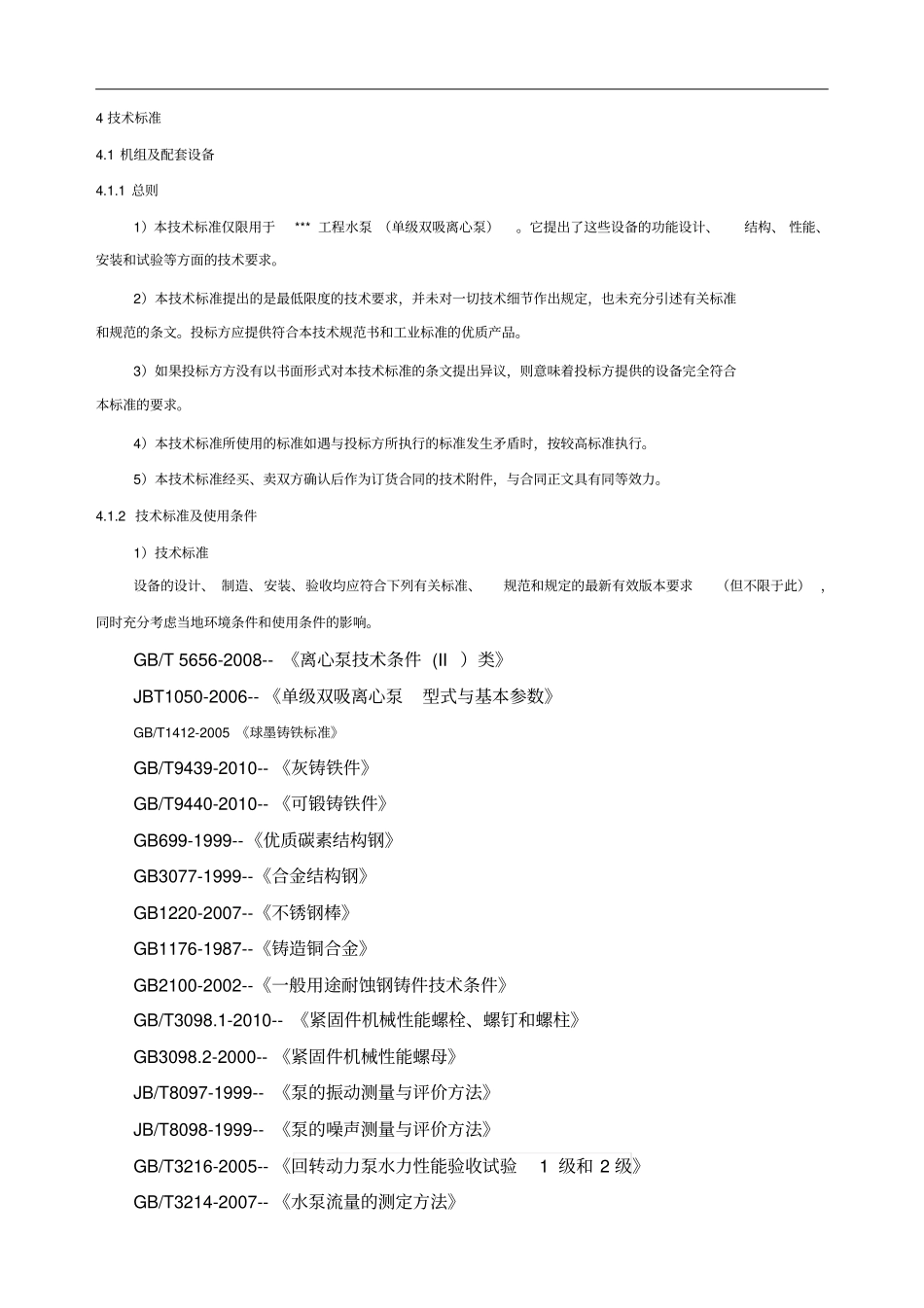

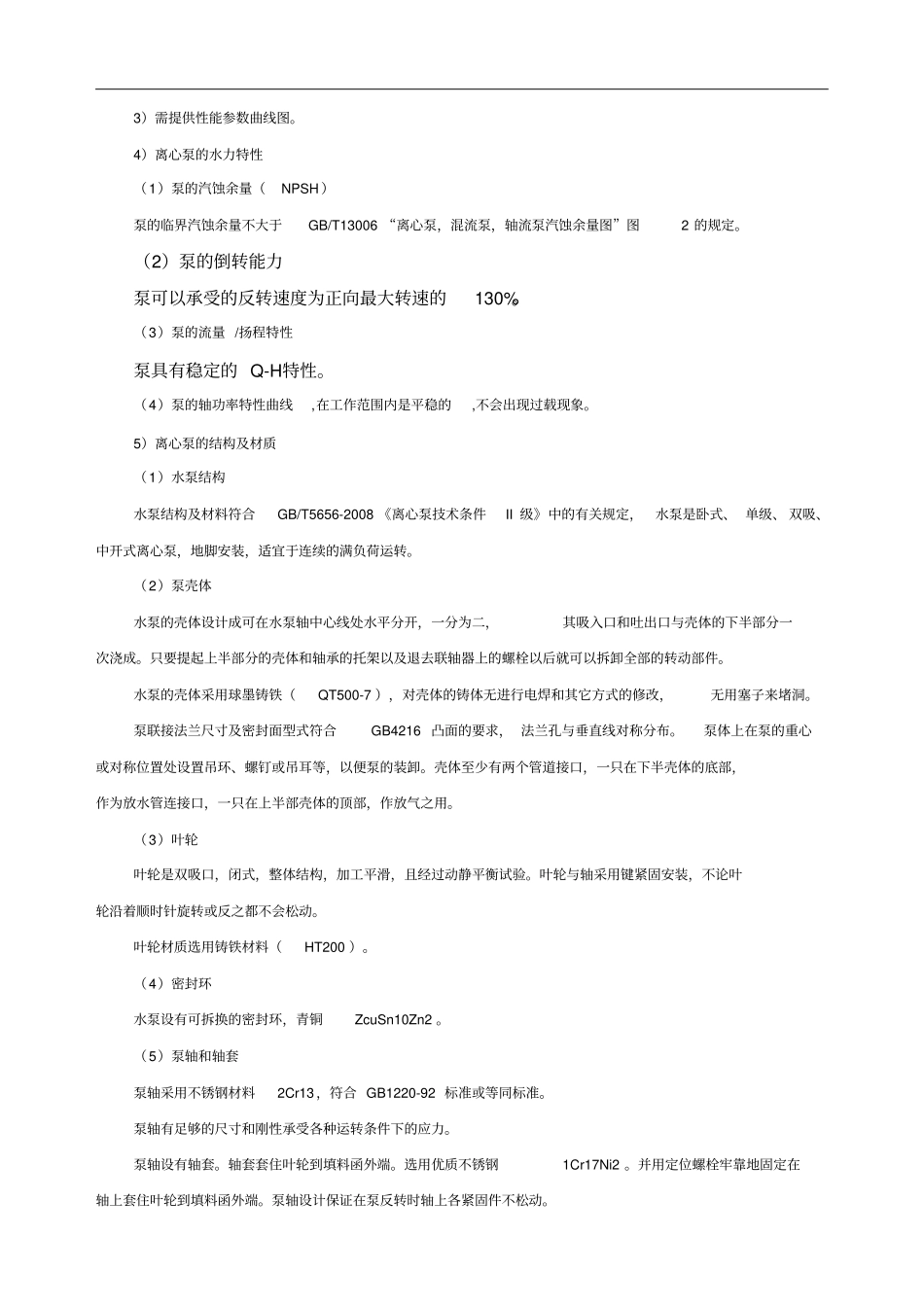

4技术标准4.1机组及配套设备4.1.1总则1）本技术标准仅限用于***工程水泵（单级双吸离心泵）。它提出了这些设备的功能设计、结构、性能、安装和试验等方面的技术要求。2）本技术标准提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。投标方应提供符合本技术规范书和工业标准的优质产品。3）如果投标方方没有以书面形式对本技术标准的条文提出异议，则意味着投标方提供的设备完全符合本标准的要求。4）本技术标准所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。5）本技术标准经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。4.1.2技术标准及使用条件1）技术标准设备的设计、制造、安装、验收均应符合下列有关标准、规范和规定的最新有效版本要求（但不限于此），同时充分考虑当地环境条件和使用条件的影响。GB/T5656-2008--《离心泵技术条件(II）类》JBT1050-2006--《单级双吸离心泵型式与基本参数》GB/T1412-2005《球墨铸铁标准》GB/T9439-2010--《灰铸铁件》GB/T9440-2010--《可锻铸铁件》GB699-1999--《优质碳素结构钢》GB3077-1999--《合金结构钢》GB1220-2007--《不锈钢棒》GB1176-1987--《铸造铜合金》GB2100-2002--《一般用途耐蚀钢铸件技术条件》GB/T3098.1-2010--《紧固件机械性能螺栓、螺钉和螺柱》GB3098.2-2000--《紧固件机械性能螺母》JB/T8097-1999--《泵的振动测量与评价方法》JB/T8098-1999--《泵的噪声测量与评价方法》GB/T3216-2005--《回转动力泵水力性能验收试验1级和2级》GB/T3214-2007--《水泵流量的测定方法》GB/T13006-1991--《离心泵、混流泵、轴流泵汽蚀余量》JB/T4297-2008???《泵产品涂漆技术条件》GB/T4942-2006?????《旋转电机整体结构的防护等级》GB10068-2000?????《旋转电动机振动测量方法及限制、振动限值》GB10069-2008?????《旋转电动机噪音测量方法及限制、噪音限值》2）设备使用条件（1）室内安装（2）海拔高度：厂房地面海拔高度（珠基高程）34m（3）地震烈度：VI度（4）气象条件室外环境温度范围(最高/最低):39/1℃年平均气温：21℃4.1.3设备技术参数1）水泵参数水泵形式单级双吸卧式离心泵工作介质清水工作介质温度≤80℃流量1750m3/h；扬程41.6m效率86%汽蚀余量10m水泵转速1480r∕min安装方式带底座2）电动机电机型号Y355M-4额定功率280kW额定电压：380V频率50Hz转速：1480r/min效率：94.2%技术要求1）整机防护等级不低于IP44。2）需提供安装尺寸图。3）需提供性能参数曲线图。4）离心泵的水力特性（1）泵的汽蚀余量（NPSH）泵的临界汽蚀余量不大于GB/T13006“离心泵，混流泵，轴流泵汽蚀余量图”图2的规定。（2）泵的倒转能力泵可以承受的反转速度为正向最大转速的130%。（3）泵的流量/扬程特性泵具有稳定的Q-H特性。（4）泵的轴功率特性曲线,在工作范围内是平稳的,不会出现过载现象。5）离心泵的结构及材质（1）水泵结构水泵结构及材料符合GB/T5656-2008《离心泵技术条件II级》中的有关规定，水泵是卧式、单级、双吸、中开式离心泵，地脚安装，适宜于连续的满负荷运转。（2）泵壳体水泵的壳体设计成可在水泵轴中心线处水平分开，一分为二，其吸入口和吐出口与壳体的下半部分一次浇成。只要提起上半部分的壳体和轴承的托架以及退去联轴器上的螺栓以后就可以拆卸全部的转动部件。水泵的壳体采用球墨铸铁（QT500-7），对壳体的铸体无进行电焊和其它方式的修改，无用塞子来堵洞。泵联接法兰尺寸及密封面型式符合GB4216凸面的要求，法兰孔与垂直线对称分布。泵体上在泵的重心或对称位置处设置吊环、螺钉或吊耳等，以便泵的装卸。壳体至少有两个管道接口，一只在下半壳体的底部，作为放水管连接口，一只在上半部壳体的顶部，作放气之用。（3）叶轮叶轮是双吸口，闭式，整体结构，加工平滑，且经过动静平衡试验。叶轮与轴采用键紧固安装，不论叶轮沿着顺时针旋转或反之都不会松动。叶轮材质选用铸铁材料（HT200）。（4）密封环水泵设有可拆换的密封环，青铜ZcuSn10Zn2。（5）泵轴和轴套泵轴采用不锈钢材料2Cr13，符合GB1220-92标准或等同标准。泵轴有足够...
