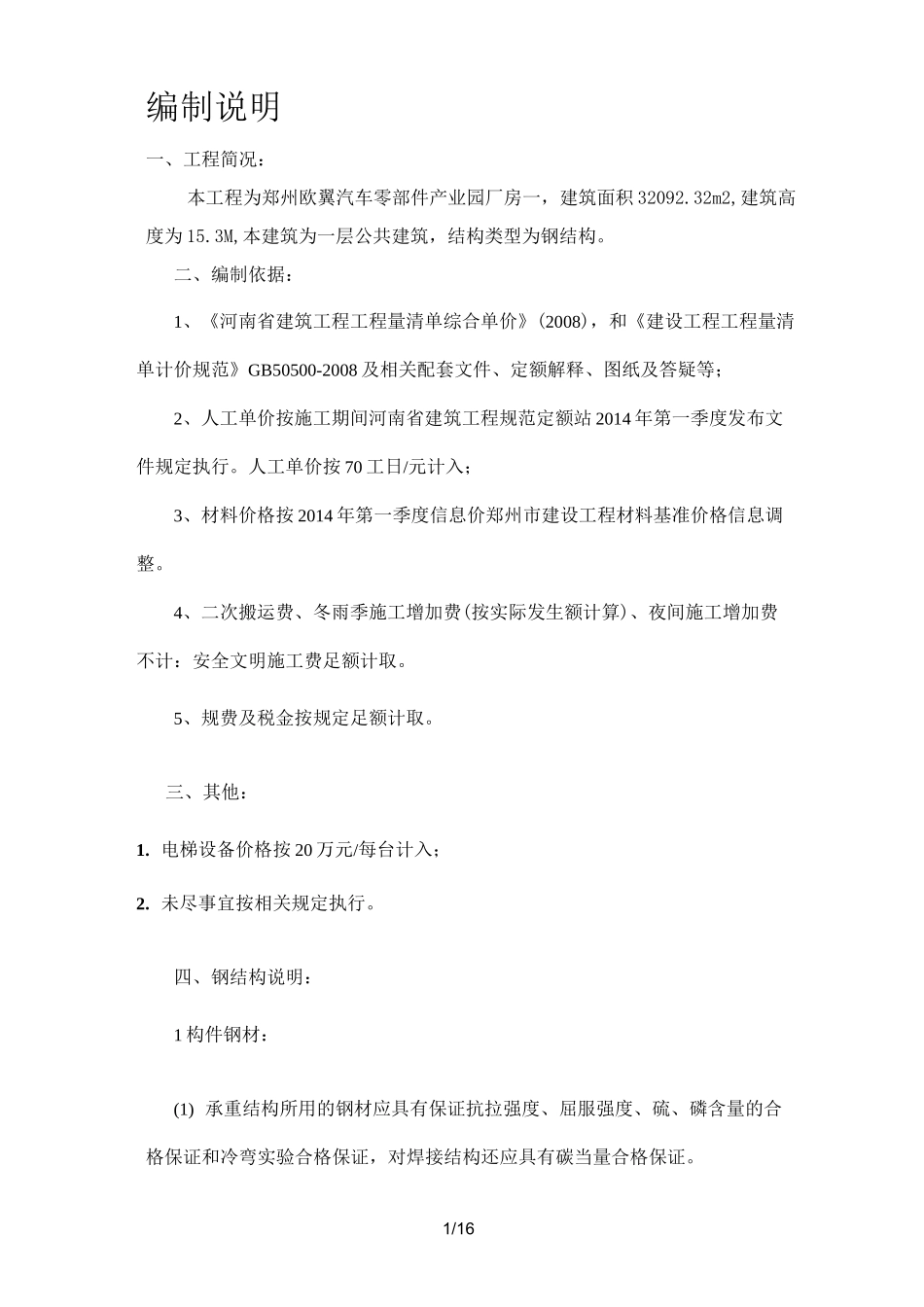

1/16编制说明一、工程简况：本工程为郑州欧翼汽车零部件产业园厂房一，建筑面积32092.32m2,建筑高度为15.3M,本建筑为一层公共建筑，结构类型为钢结构。二、编制依据：1、《河南省建筑工程工程量清单综合单价》(2008)，和《建设工程工程量清单计价规范》GB50500-2008及相关配套文件、定额解释、图纸及答疑等；2、人工单价按施工期间河南省建筑工程规范定额站2014年第一季度发布文件规定执行。人工单价按70工日/元计入；3、材料价格按2014年第一季度信息价郑州市建设工程材料基准价格信息调整。4、二次搬运费、冬雨季施工增加费(按实际发生额计算)、夜间施工增加费不计：安全文明施工费足额计取。5、规费及税金按规定足额计取。三、其他：1.电梯设备价格按20万元/每台计入；2.未尽事宜按相关规定执行。四、钢结构说明：1构件钢材：(1)承重结构所用的钢材应具有保证抗拉强度、屈服强度、硫、磷含量的合格保证和冷弯实验合格保证，对焊接结构还应具有碳当量合格保证。2/16(2)钢材屈服强度实测值与抗拉强度实测值的比值不应大于0.85，钢材应有明显的屈服台阶，伸长率应不小于上表所列规范中的规定值，钢材应有良好的可焊接性。(3)厚度±40的钢板至少要达到《厚度方向性能钢板》GB/T5319-1985规定的Z15要求，是否要达到Z25或Z35的要求，应由施工单位根据焊接工艺计算出层间撕裂综合危险性确定(参看中国钢结构协会编著的《建筑钢结构施工手册》)，并经设计人认可。(4)除注明外，连接件之材质应与相连构件相同。(5)钢材碳当量Ceq、焊接裂缝敏感性指数Pcm及屈服强度波动范围应符合《建筑结构用钢板》GB/T19879-2005的规定。(6)钢结构加工单位应派技术代表驻厂参加质检验收工作。厚度大于等于40mm以上的钢板要求逐张检验钢板的质量检验的具体内容根据YB4104-2000中的检验规则要求进行。(7)本工程钢材材质要求均指构件制作完成后的性能指标。钢材交货状态为正火。钢材材质单均应附有交付钢材的供货状态，并注明正火和回火温度等相关数据。2钢板:应符合《碳素结构钢和低合金结构钢热轧厚板和钢带》(GB/T3274-88)、《一般结构用热连轧钢板和钢带》(GB2517-81)和《热轧钢板和带钢的尺寸、外形、重量及允许偏差》(GB709-88)的要求。3圆钢管:本工程的圆钢管可采用以下形式的钢管：3/16(1)1＞无缝钢管；其质量应参照《结构用无缝钢管》(GB8162-1999)的要求。(2)2＞对于直径±350mm的圆管，可用一条直缝的埋弧焊管；除图上注明外，焊缝质量等级为二级，焊缝表面需磨平；(3)3＞直径＜100圆管可以采用一条直缝的高频电焊管，其质量应符合《直缝电焊钢管》(GB/T13793—2008)的要求。圆钢管的误差应符合《无缝钢管尺寸、外形质量及允许偏差》(GB/T17395-2008)的要求。4型钢:(1)1)H型钢采用焊接H型钢或热轧H型钢。其质量应分别符合《焊接H型钢》(YB3301-92)和《热轧H型钢和剖分T型钢》(GB/T11263-1998)的要求。(2)2)工字钢的质量应符合《热轧工字钢尺寸、外形、重量及允许偏差》(GB/T706-88)的要求。(3)3)槽钢的质量应符合《热轧槽钢尺寸、外形、重量及允许偏差》(GB/T707-88)的要求。(4)角钢的质量应符合《热轧等边角钢尺寸、外形、重量及允许偏差》(GB/T9787-88)和《热轧不等边角钢尺寸、外形、重量及允许偏差》(GB/T9788-88)的要求。(5)冷弯型钢(包括冷弯等边角钢、卷边角钢、Z型钢、卷边Z型钢、冷弯槽钢、卷边槽钢、箱形钢管等)的质量应符合《冷弯型钢技术条件》(GB6725-92)、《结构用冷弯空心型钢尺寸、外形、重量及允许偏差》(GB/T6728-1986)的要求。5螺栓及栓钉:4/16焊条、焊剂及焊丝最终应根据焊接工艺评定确定，除构造焊缝外，其它焊缝强度不应低于母材强度，焊缝及热影响区冲击韧性要求同母材。6螺栓形式及质量要求:（1）本工程非主体结构（机电设备安装所需结构、马道等）的螺栓连接要求采用高强度螺栓连接。（2）本工程主体结构的螺栓连接，除注明外都采用高强螺栓连接。1）高强螺栓的型式：其中（WM24）采用扭剪型螺栓，（＞M24）采用大六角型螺栓。2）高强度螺栓的孔径符合设计规定3）在高强度螺栓连接范围内，构件接触面采用喷砂（丸）处理，要求抗滑移系数±0.50。制作单位应进行抗滑移系...
