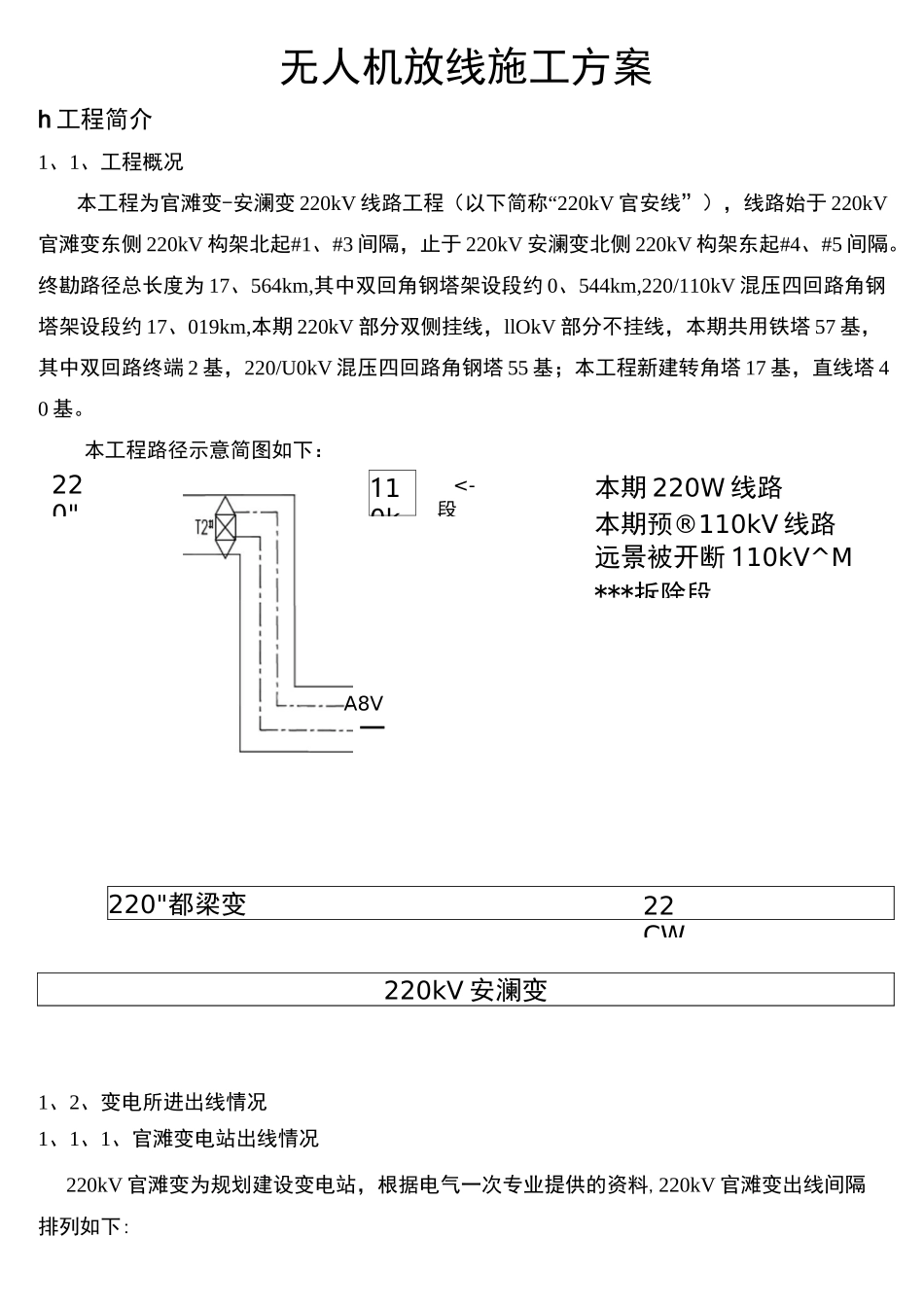

220"110k<-段本期220W线路本期预®110kV线路远景被开断110kV^M***拆除段22CW无人机放线施工方案h工程简介1、1、工程概况本工程为官滩变-安澜变220kV线路工程（以下简称“220kV官安线”），线路始于220kV官滩变东侧220kV构架北起#1、#3间隔，止于220kV安澜变北侧220kV构架东起#4、#5间隔。终勘路径总长度为17、564km,其中双回角钢塔架设段约0、544km,220/110kV混压四回路角钢塔架设段约17、019km,本期220kV部分双侧挂线，llOkV部分不挂线，本期共用铁塔57基，其中双回路终端2基，220/U0kV混压四回路角钢塔55基；本工程新建转角塔17基，直线塔40基。本工程路径示意简图如下：220"都梁变220kV安澜变1、2、变电所进出线情况1、1、1、官滩变电站出线情况220kV官滩变为规划建设变电站，根据电气一次专业提供的资料,220kV官滩变出线间隔排列如下:A8V二CBACBA东（出线方向）间隔编号123•••11121314间隔名称安澜2#1主变安澜1•••2M设备预留出线预留出线预留出线西本工程线路从官滩变东侧220kV架空间隔北起#1、#3间隔采用双回路终端角钢塔向东出线，本期双侧挂线,官滩变220kV出线相序为从线路侧面对出线构架从左至右A、B、Co1、2、2、安澜变电站出线情况220kV安澜变由江苏省电力设计院设计，该变电站业己投运，根据我公司电气一次专业提供的资料，安澜变北侧220kV出线间隔排列如下：CBACBA北（出线方向）导线型号JL1/LHA1-210/220JLB40-1500PGW-150-3导线结构：根X直径(mm)钢(铝合金)19/3、8319X3、15LB401/3、2+5/3、2+12/3、2铝(铝合金)18/3、83/截面积(mm2)钢(铝合金)/铝(铝合金)218、9/207、3856、27/91、80—总截面(mm2)426、28148、07150直径(mm)26、8115、7516、6单位质量(t/km)1178、1696、7747弹性模量(MPa)65900温度膨胀系数(10-6/°C)20、515、516、620°C直流电阻(Q/m)0、073890、29520、33短路电流容量(kA'S)280、56195计算拉断力(N)9869安全系数2、7/3、0平均运行张力占计算拉断力百分比25/18注:导、地线新线系数均取0、95o3、引绳牵引方案根据实际情况与航模无人机放线施工经验，航模无人机的技术性能与经济指标都比较适合本工程导引绳的展放工作,拟釆用航模无人机展放引绳方案。其主要内容就是:运用航模无人机带将一根①3、5mm尼龙绳(一级引绳)投送到放线区段的各基铁塔上，再通过①3、5mm尼龙绳牵引一根①12mm迪尼玛引绳(二级引绳)，待整区段①12mm迪尼玛引绳放通后,用O1211U11迪尼玛引绳牵引一根①9防扭钢丝绳(三级引绳)，然后通过①9防扭钢丝绳牵引一根①15防扭钢丝绳。单回路「通过①15防扭钢丝绳牵引一牵五方式牵引2根①13防扭钢丝绳+2根①9防扭钢丝绳十1根①15防扭钢丝绳;将其中2根①13防扭钢丝绳分别放入左右2个地线滑车中，将其中2根①9防扭钢丝绳分别放入左右2个边导线滑车中，中相导线①15防扭钢丝绳以一定张力牵引①15防扭钢丝绳,直至该放线段放通。引绳参数表:引绳破断拉力单位质量备注①3、5mm尼龙绳5kN约30kg/kin一级引绳①6mm迪尼玛绳7kN约55kg/kin一级引绳①10mm迪尼玛绳12kN约87kg/kin二级引绳014mm迪尼玛引绳22kN约120kg/kin二级引绳①13防扭钢丝绳105kN约600kg/kin牵引绳018防扭钢丝绳150kN约800kg/kin导引绳4、配套设备的选择4、1、航模无人机的选择通过调查研究与经济、技术指标的比较,选择了蓝精灵航模无人机。其主要技术参数如下表：项目参数项目参数项tl参数空机重量(kg)36可连续放电(h)6电力消耗(1/A)11、3有效负载(kg)30最大速度(km/h)20爬升率(m/s)0、7〜1、5翼面积(mJ1、5失速速度(km/h)抗失速起飞距离(m)3织物(g/ml)0、43巡航速度(km/h)15着陆距离(m)3电池容量(Ah)28最大下降率(m/s)2、0升限(m)1204、2、机械设备因本工程各牵张段为3〜4公里,牵引距离较短，牵引力与张力小，因此，①3、5mm尼龙绳牵引①6mm迪尼玛引绳、①6mm迪尼玛引绳牵引①10mm迪尼玛、①10mm迪尼玛引绳牵引①14mm迪尼玛、①14mm迪尼玛引绳牵引①13防扭钢丝绳、①13防扭钢丝绳牵引①18防扭钢丝绳时，两端必须使用专用小型牵张设备一套(1台专用小牵、1台专用小张)。5、施工流程5、1、施工方案报审提前向监理部报送施工方案。5、2、施工前的准备5、2、1、施工前，进行技术...
