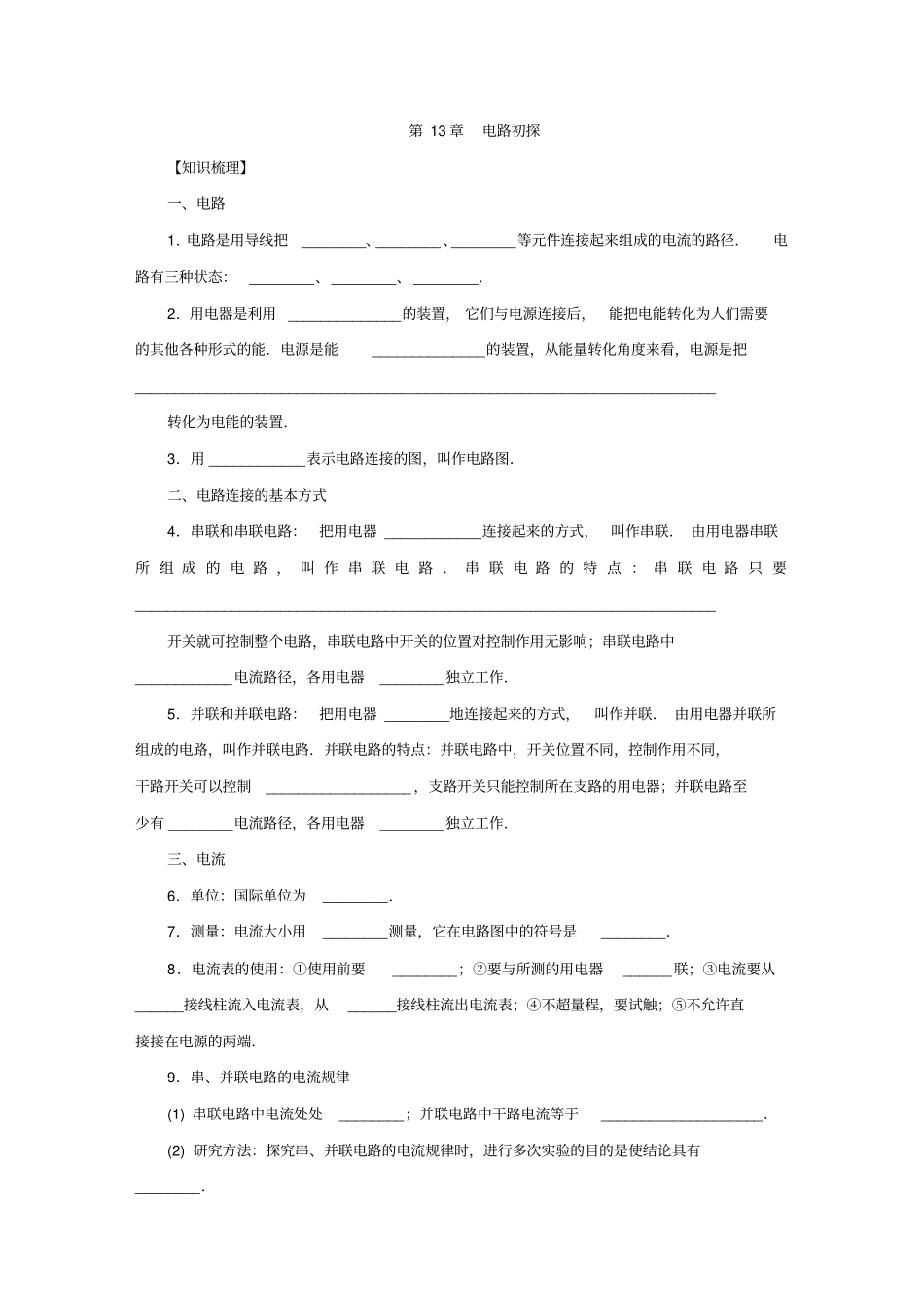

第13章电路初探【知识梳理】一、电路1．电路是用导线把________、________、________等元件连接起来组成的电流的路径．电路有三种状态：________、________、________．2．用电器是利用______________的装置，它们与电源连接后，能把电能转化为人们需要的其他各种形式的能．电源是能______________的装置，从能量转化角度来看，电源是把________________________________________________________________________转化为电能的装置．3．用____________表示电路连接的图，叫作电路图．二、电路连接的基本方式4．串联和串联电路：把用电器____________连接起来的方式，叫作串联．由用电器串联所组成的电路，叫作串联电路．串联电路的特点：串联电路只要________________________________________________________________________开关就可控制整个电路，串联电路中开关的位置对控制作用无影响；串联电路中____________电流路径，各用电器________独立工作．5．并联和并联电路：把用电器________地连接起来的方式，叫作并联．由用电器并联所组成的电路，叫作并联电路．并联电路的特点：并联电路中，开关位置不同，控制作用不同，干路开关可以控制__________________，支路开关只能控制所在支路的用电器；并联电路至少有________电流路径，各用电器________独立工作．三、电流6．单位：国际单位为________．7．测量：电流大小用________测量，它在电路图中的符号是________．8．电流表的使用：①使用前要________；②要与所测的用电器______联；③电流要从______接线柱流入电流表，从______接线柱流出电流表；④不超量程，要试触；⑤不允许直接接在电源的两端．9．串、并联电路的电流规律(1)串联电路中电流处处________；并联电路中干路电流等于____________________．(2)研究方法：探究串、并联电路的电流规律时，进行多次实验的目的是使结论具有________．四、电压10．电压是电路中______________________，电源是____________的装置．电路中有持续电流的条件是①__________________；②________________________________________________________________________.11．单位：国际单位为________．12．测量：电压大小用________测量，它在电路中的符号是________．13．电压表的使用：①使用前要________；②要与所测的用电器________联；③电流要从________接线柱流入电压表，从________接线柱流出电压表；④不超________，要试触．14．串、并联电路的电压规律(1)串联电路两端的总电压等于________________________________________________________________________；并联电路中，电路两端的总电压与各支路两端的电压________．(2)研究方法：探究串、并联电路的电压规律时，进行多次实验的目的是使结论具有________．【重点突破】1．电流表和电压表的比较异同点电流表电压表不同点作用测量电路中的电流测量电路两端的电压连接方式串联在被测电路中并联在被测电路两端能否直接接电源绝不允许直接接在电源两极可以直接接在电源两极表盘符号表盘上标有符号“A”表盘上标有符号“V”相同点两者在使用前都要先校零，看清量程与分度值；使用过程中，所测值都不能超过其量程；通过两电表的电流都是“＋”进“－”出2.串联电路与并联电路的电流与电压类型串联电路并联电路电路图类型串联电路并联电路电流电流处处相等(串联等流)，即I＝I1＝I2干路电流等于各支路电流之和(并联分流)，即I＝I1＋I2电压电路两端的总电压等于各部分电路两端的电压之和(串联分压)，即U＝U1＋U2电路两端的总电压与各支路两端的电压相等(并联等压)，即U＝U1＝U2【考点分析】命题点1电路及其认识图1如图1所示是手电筒的结构示意图，当按下手电筒的开关时，小灯泡发光，此时电路是________；此时干电池将________能转化为________能，小灯泡将______能转化为光能和内能．命题点2电路的连接方式图2如图2所示是家用电冰箱及其电路简图．照明灯与压缩机的连接方式是________(选填“串联”或“并联”)的．冰箱门关闭后，门控开关应该处于________状态；当冰箱里的温度高于设定温度时，温控开关会自动________(选填“断开”...
