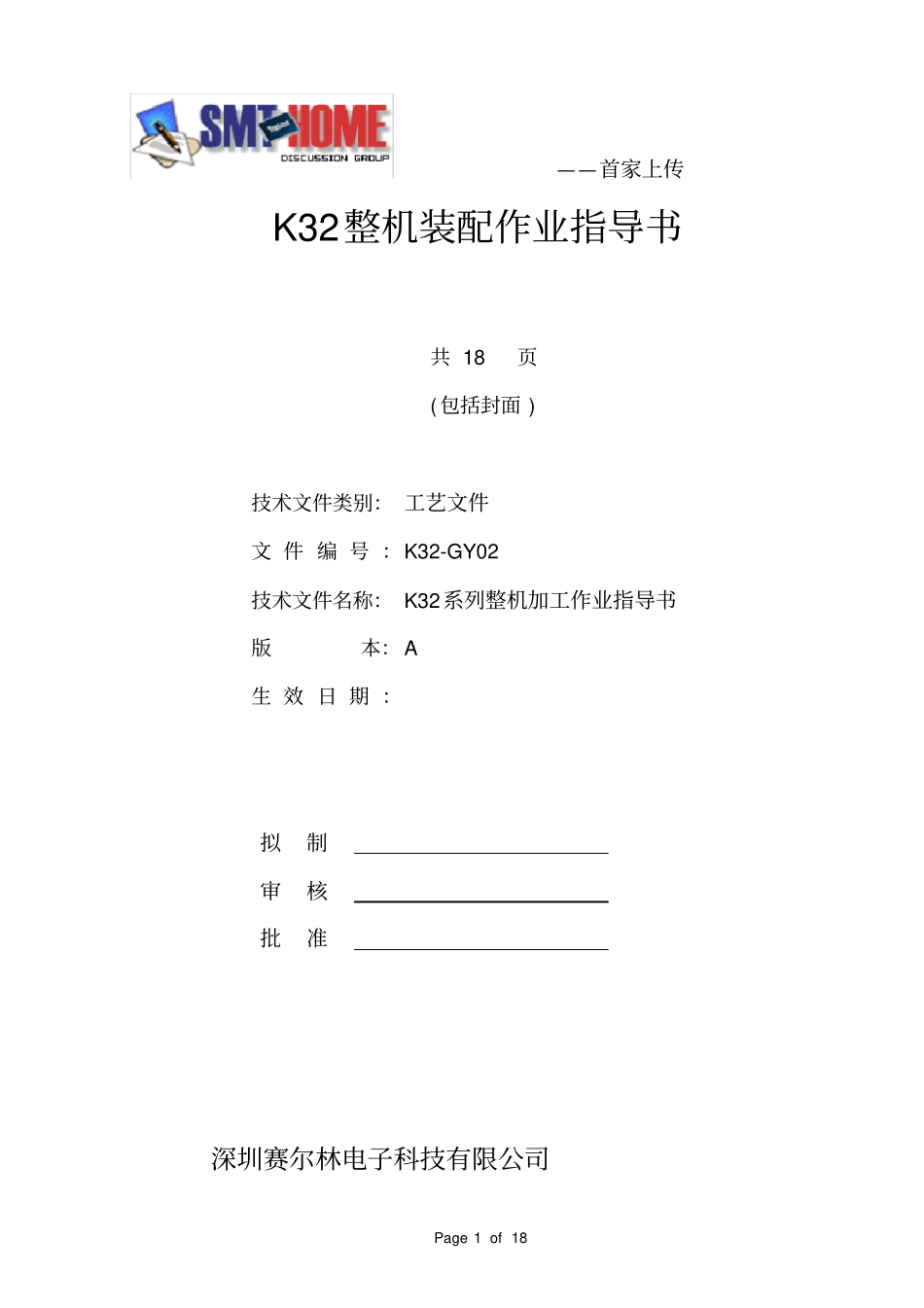

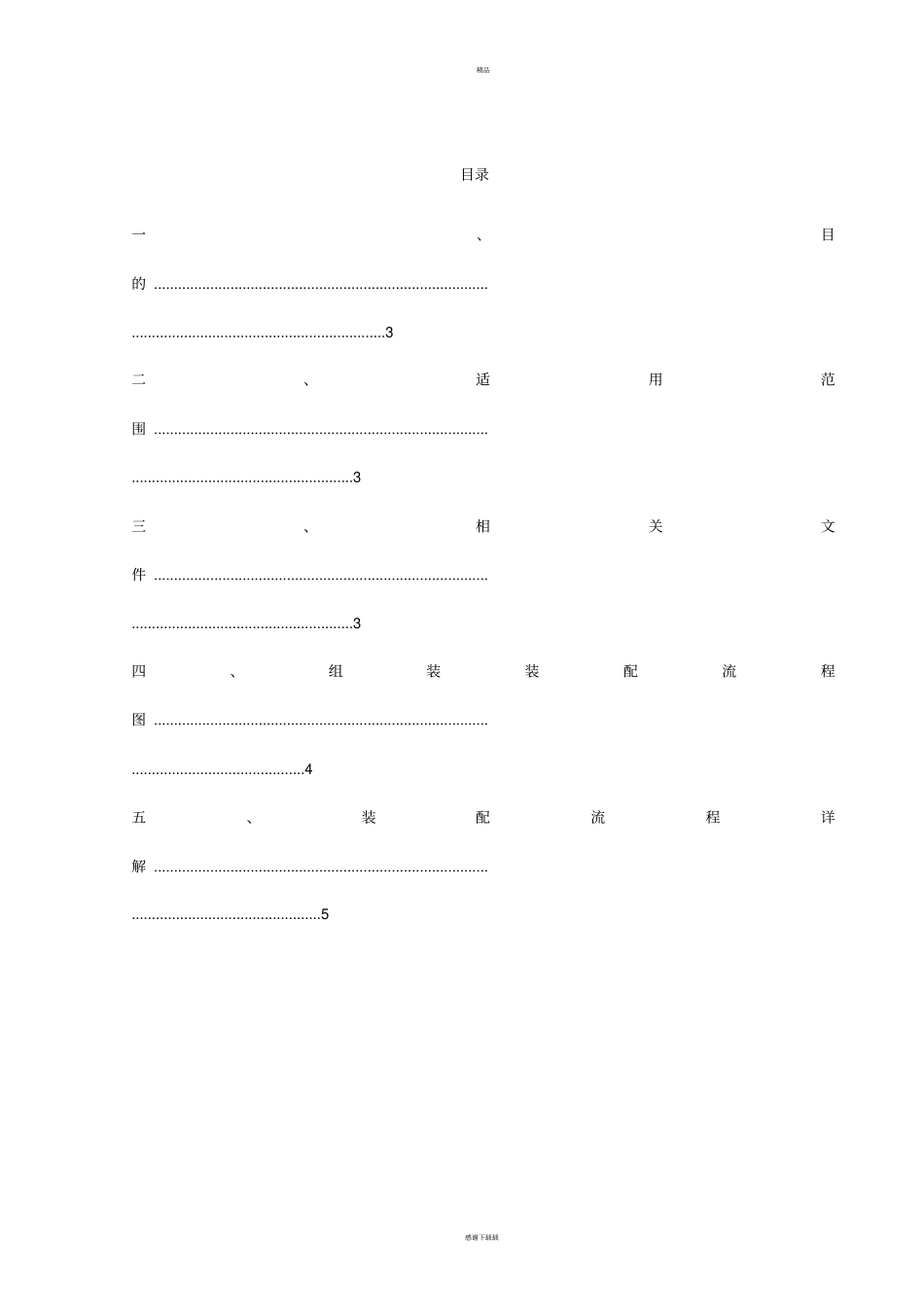

Page1of18——首家上传K32整机装配作业指导书共18页(包括封面)技术文件类别：工艺文件文件编号：K32-GY02技术文件名称：K32系列整机加工作业指导书版本：A生效日期：拟制审核批准深圳赛尔林电子科技有限公司精品感谢下载载目录一、目的..................................................................................................................................................3二、适用范围..........................................................................................................................................3三、相关文件..........................................................................................................................................3四、组装装配流程图..............................................................................................................................4五、装配流程详解..................................................................................................................................5精品感谢下载载一、目的为SIMCOM公司K32平台系列整机提供装配流程、作业要求、测试方法和设备需求指导。二、适用范围本文件按照K32平台的原型机编制。仅作为本平台其他机型生产时的借鉴，其他机型生产时，请严格按照各自不同的结构和BOM进行装配。三、相关文件《SC22-013手机结构件外观验收要求》《SC15-008可靠性测试标准》精品感谢下载载四、组装装配流程图RECEIVER安装主板泡棉粘贴装LENS和摄像头镜片LCD焊接到主板外观工艺检查核对IMEI和MP3DOME安装天线安装手动功能检测USB检测MP3下载IMEI写入整机FT测试耦合测试摄像头安装安装螺钉盖片主板IQALCD安装到主板LCD焊接检查打天线螺丝精品感谢下载载五、装配流程和详解1.1主板IQA依照SIMCOM标准的主板来料检验标准进行检验，将不良品截出并作上标识。1.2摄像头安装1．取摄像头，将摄像头接口扣合到主板的对应接口上，并按紧。2．取摄像头接口泡棉，贴到摄像头接口上，并按紧。所需设备：塑料镊子。注意事项：1.作业时，必须佩带防静电手镯。1.3天线安装1．取天线组件，检查天线外观是否良好。2．取天线泡棉，将天线泡棉的粘性面朝天线，将天线泡棉贴到天线上。3．取振子，将振子安装到天线组件内。FQC主板安装到后壳装箱入库FQA打后壳螺丝前后壳合盖摄像头接口泡棉摄像头本体精品感谢下载载4．取SPEAKER，撕掉SPEAKER的双面胶离心纸，将SPEAKER安装到天线组件内。SPEAKER安装方向如图。5．撕掉摄像头保护膜。6．将天线组件扣合到主板上，天线组件顶部的两个卡扣与PCBA扣合紧密。所需设备：塑料镊子注意事项：1.作业时，必须佩带防静电手镯。1.4打天线螺钉1．用电动螺丝刀在天线背面打上两个自攻螺钉。将天线与主板固定在一起。2．检查天线与主板间有无断差、合缝等不良，如有不良请挑出并修正。所需设备：电动螺丝刀。注意事项：1.作业时，必须佩带防静电手镯。2．螺丝参考力矩；1.2±0.1kgf.cm振子SPEAKER簧片朝向天线螺钉天线泡棉精品感谢下载载1.5DOME安装1．取DOME，将DOME的粘性面朝上放置到贴DOME夹具上。2．取键盘FPC，用无尘布蘸取异丙醇擦拭键盘FPC的键盘面，用离子风蛇吹键盘面，将键盘面上的异丙醇吹干后，将键盘FPC的键盘面朝下压按到贴DOME夹具中。3．从贴DOME夹具中取出键盘FPC，检查DOME应粘贴位置准确。如有不良，请立即挑出并修正。所需设备：塑料镊子、无尘布、异丙醇、指套、贴DOME夹具、离子风蛇注意事项：1.作业时，必须佩带防静电手镯和指套。2．指套和无尘布必须定期进行更换。1.6主板泡棉粘贴1．取主板泡棉，用夹具将主板泡棉贴到主板上。2．取主板导电泡棉，将导电泡棉贴到主板泡棉中间露出的两个长铜皮上。3．取LCD导电布，将导电布贴到LCD上，粘贴方式如图，先粘贴屏的后部，下端与LCD的底端齐平。所需设备：塑料镊子注意事项：1.作业时，必须佩带防静电手镯和指套。导电泡棉主板泡棉LCD导电布精品感谢下载载2．指套和无尘布必须定期进行更换。1.7LCD焊接到主板1．将主...
