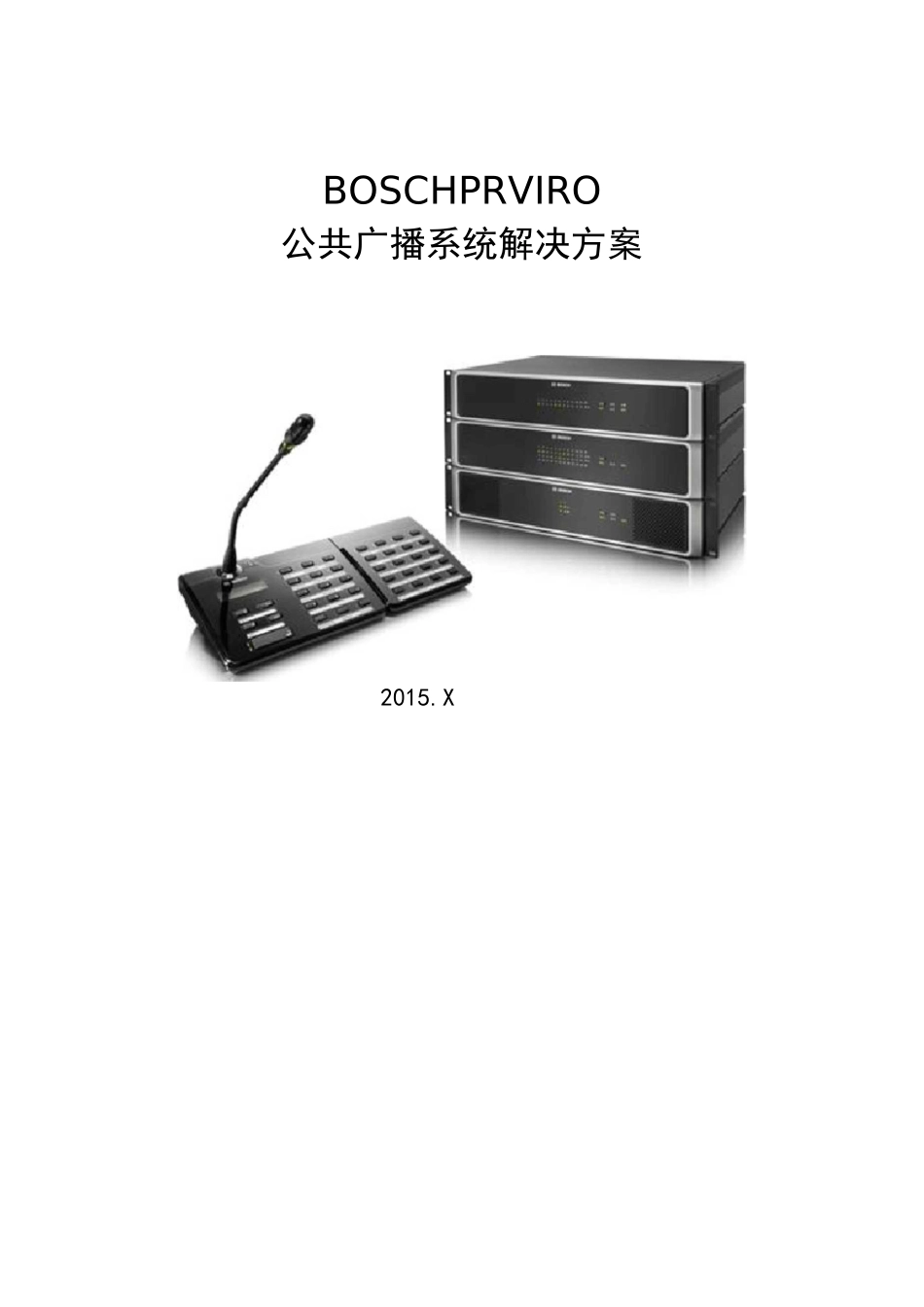

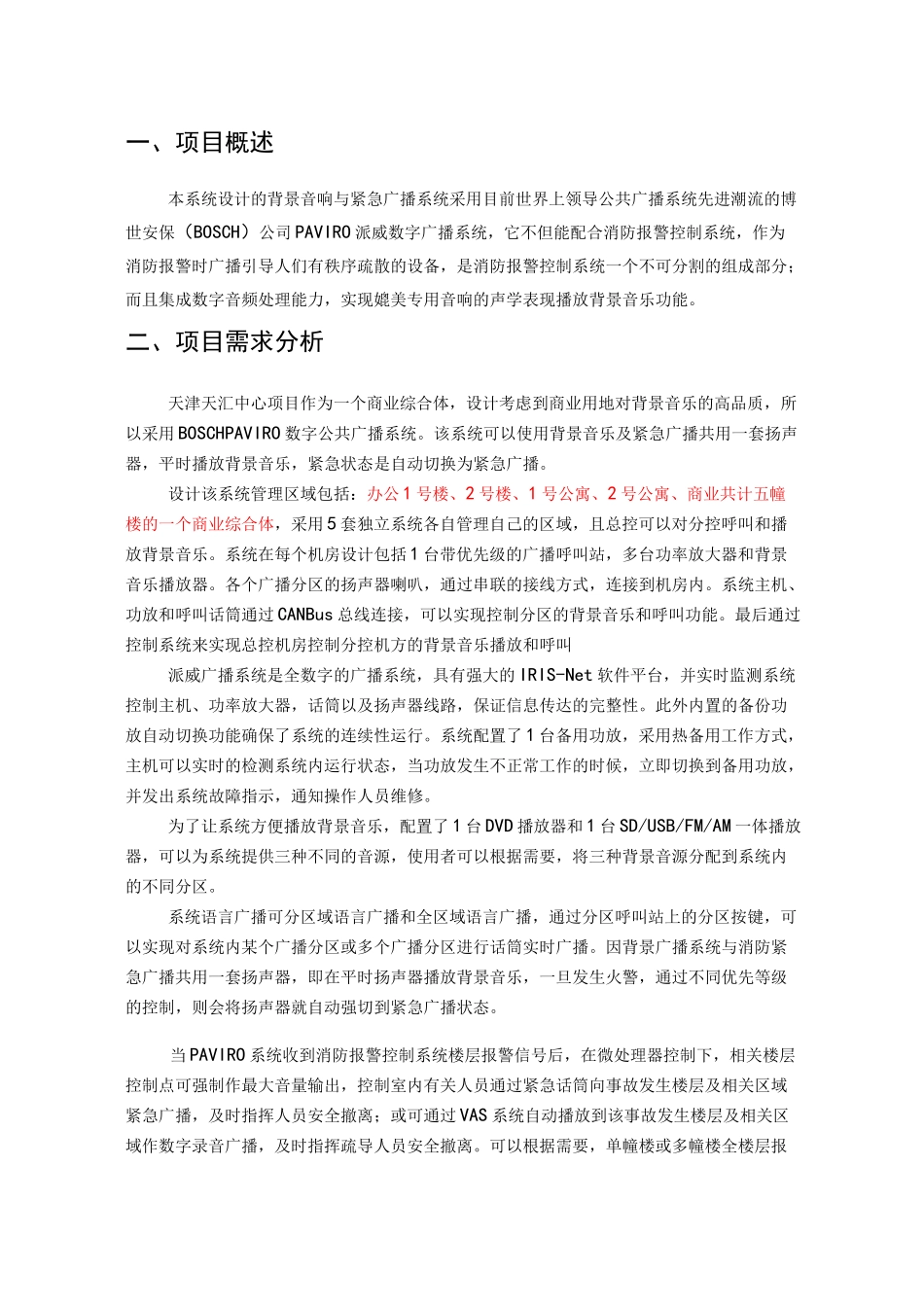

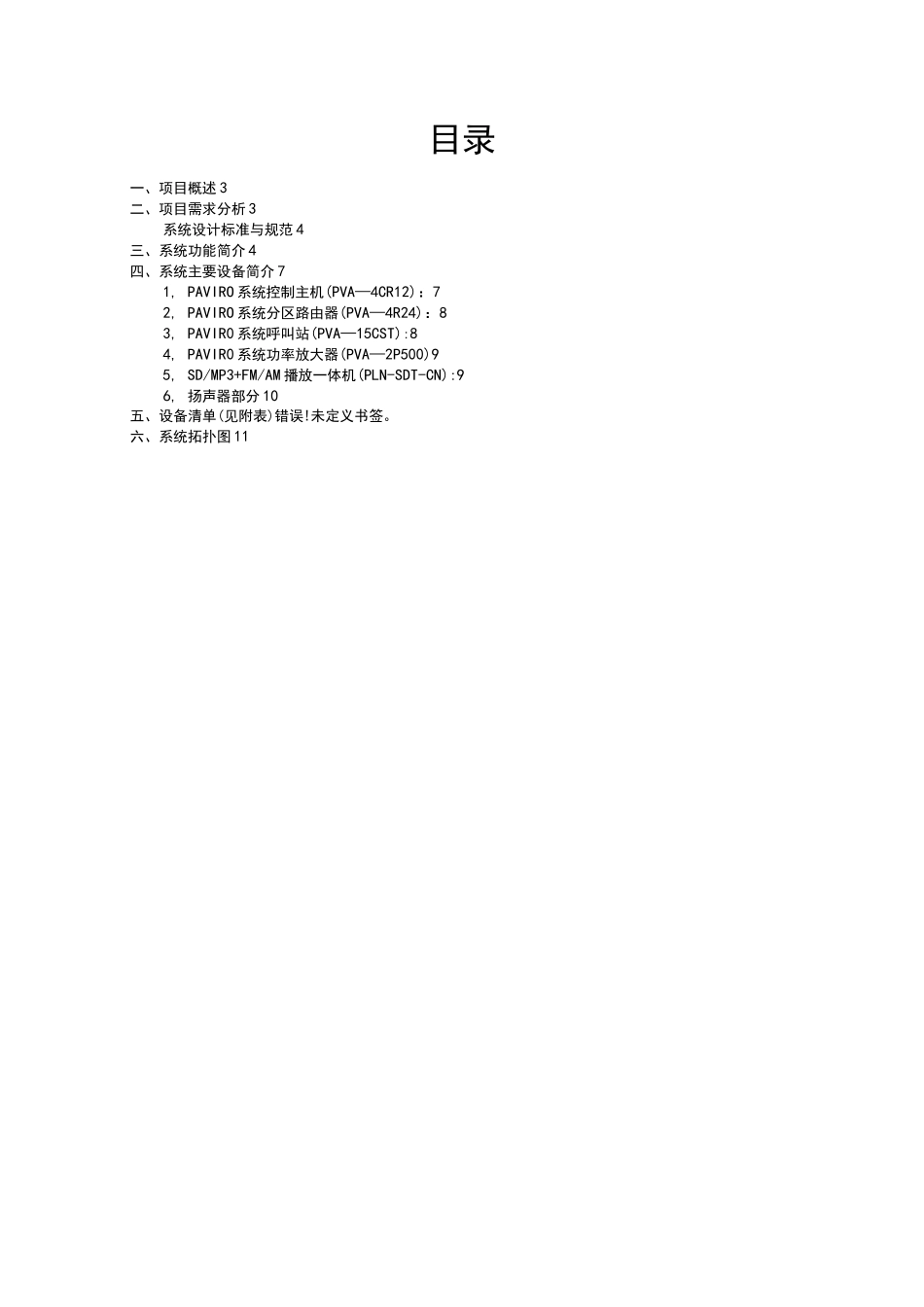

BOSCHPRVIRO公共广播系统解决方案2015.X目录一、项目概述3二、项目需求分析3系统设计标准与规范4三、系统功能简介4四、系统主要设备简介71,PAVIRO系统控制主机(PVA—4CR12)：72,PAVIRO系统分区路由器(PVA—4R24)：83,PAVIR0系统呼叫站(PVA—15CST):84,PAVIR0系统功率放大器(PVA—2P500)95,SD/MP3+FM/AM播放一体机(PLN-SDT-CN):96,扬声器部分10五、设备清单(见附表)错误!未定义书签。六、系统拓扑图11一、项目概述本系统设计的背景音响与紧急广播系统采用目前世界上领导公共广播系统先进潮流的博世安保（BOSCH）公司PAVIRO派威数字广播系统，它不但能配合消防报警控制系统，作为消防报警时广播引导人们有秩序疏散的设备，是消防报警控制系统一个不可分割的组成部分；而且集成数字音频处理能力，实现媲美专用音响的声学表现播放背景音乐功能。二、项目需求分析天津天汇中心项目作为一个商业综合体，设计考虑到商业用地对背景音乐的高品质，所以采用BOSCHPAVIRO数字公共广播系统。该系统可以使用背景音乐及紧急广播共用一套扬声器，平时播放背景音乐，紧急状态是自动切换为紧急广播。设计该系统管理区域包括：办公1号楼、2号楼、1号公寓、2号公寓、商业共计五幢楼的一个商业综合体，采用5套独立系统各自管理自己的区域，且总控可以对分控呼叫和播放背景音乐。系统在每个机房设计包括1台带优先级的广播呼叫站，多台功率放大器和背景音乐播放器。各个广播分区的扬声器喇叭，通过串联的接线方式，连接到机房内。系统主机、功放和呼叫话筒通过CANBus总线连接，可以实现控制分区的背景音乐和呼叫功能。最后通过控制系统来实现总控机房控制分控机方的背景音乐播放和呼叫派威广播系统是全数字的广播系统，具有强大的IRIS-Net软件平台，并实时监测系统控制主机、功率放大器，话筒以及扬声器线路，保证信息传达的完整性。此外内置的备份功放自动切换功能确保了系统的连续性运行。系统配置了1台备用功放，采用热备用工作方式，主机可以实时的检测系统内运行状态，当功放发生不正常工作的时候，立即切换到备用功放，并发出系统故障指示，通知操作人员维修。为了让系统方便播放背景音乐，配置了1台DVD播放器和1台SD/USB/FM/AM一体播放器，可以为系统提供三种不同的音源，使用者可以根据需要，将三种背景音源分配到系统内的不同分区。系统语言广播可分区域语言广播和全区域语言广播，通过分区呼叫站上的分区按键，可以实现对系统内某个广播分区或多个广播分区进行话筒实时广播。因背景广播系统与消防紧急广播共用一套扬声器，即在平时扬声器播放背景音乐，一旦发生火警，通过不同优先等级的控制，则会将扬声器就自动强切到紧急广播状态。当PAVIRO系统收到消防报警控制系统楼层报警信号后，在微处理器控制下，相关楼层控制点可强制作最大音量输出，控制室内有关人员通过紧急话筒向事故发生楼层及相关区域紧急广播，及时指挥人员安全撤离；或可通过VAS系统自动播放到该事故发生楼层及相关区域作数字录音广播，及时指挥疏导人员安全撤离。可以根据需要，单幢楼或多幢楼全楼层报警。消防报警控制系统与广播音响所系统之间的信号是采用开关量传输。其中楼层消防报警信号(干触点)是通过控制输入端接入PAVIRO系统。系统一直处于检测状态，当系统检测到消防报警信号时，微处理器在预先设置的程序控制下，切断相关楼层的背景音乐，使扬声器进入楼层的紧急广播状态。又通过控制继电器输出相应的控制信号打开楼层中的音量控制器，切换主机同时输出相应楼层的紧急广播讯号。在消防紧急广播时有自动，手动功能。系统设计标准与规范1.满足《民用建筑电气设计规范》中语言和音乐兼用扩声系统三级技术指标，播放范围内最远点的播放声压级应高于背景噪声15db2.厅堂扩声特性测量方法(GB4959)3.语言清晰度指数的计算方法(GB/T15485)4.声频放大器测量方法(GB9001-88)5.传声器测量方法(GB9401-88)6.磁带录音机测量方法(GB2018-87)7.收录机相关参数和测量方法(GB4878-85)8.传声器的主要性能测量方法(GB9396-88)9.火灾自动报警系统设计规范(GB50116-98)10.火灾自动报警系统施工验收规范(GB50166-92)11•建筑设计的防火规范(...
