铸造砂模造型系统(DISA)VIP专享VIP免费

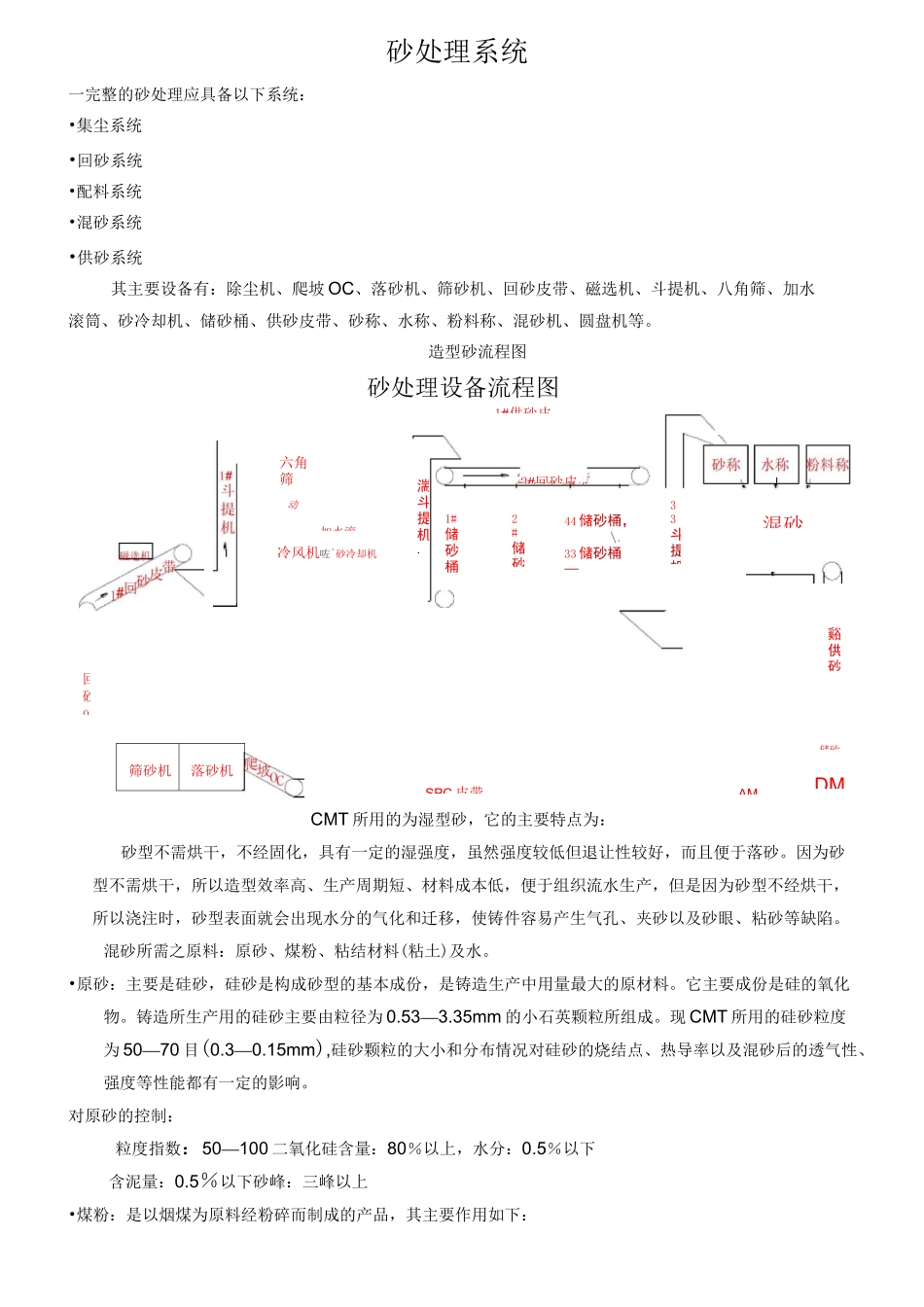

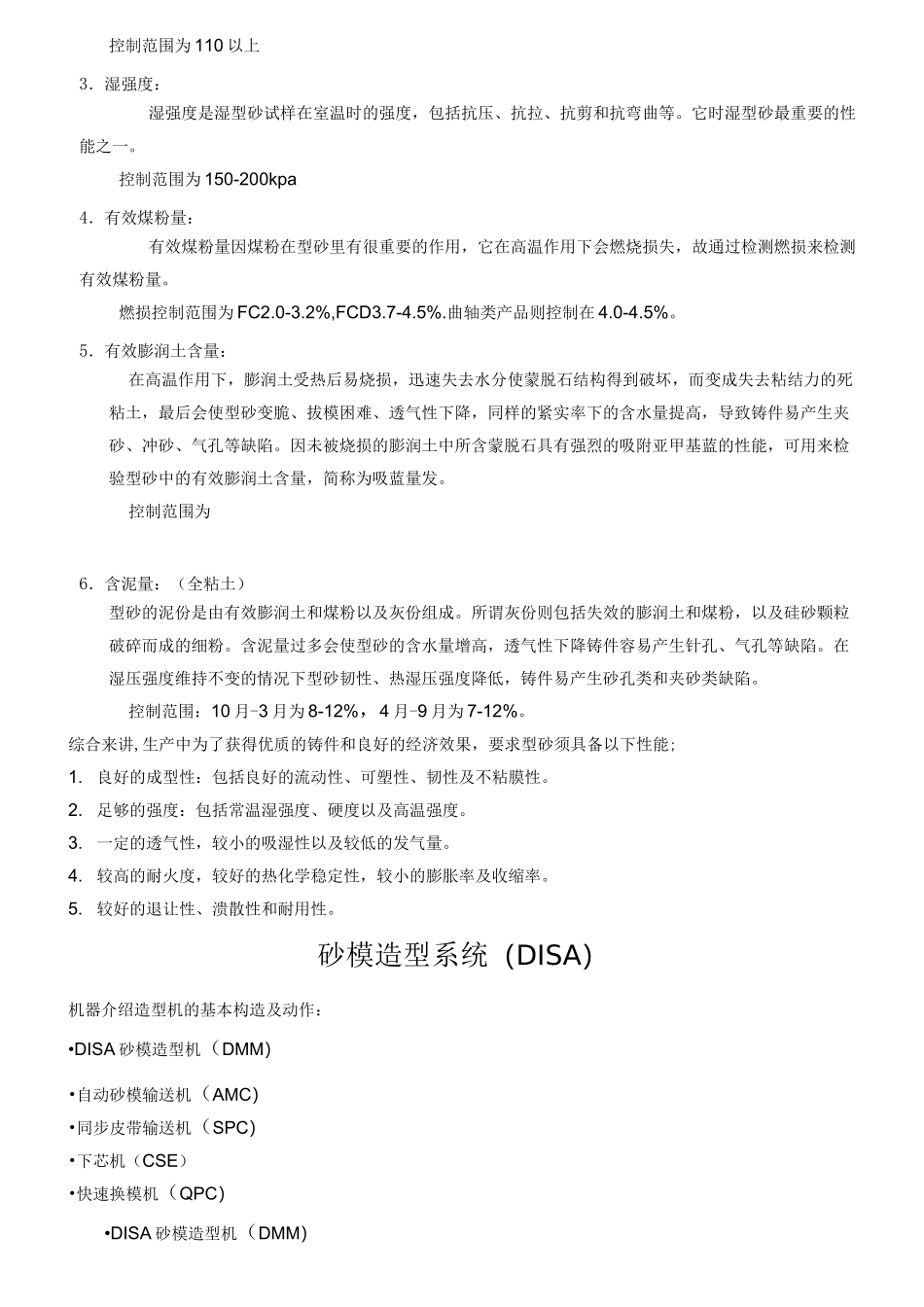

筛砂机落砂机SPC皮带AMDM一完整的砂处理应具备以下系统：•集尘系统•回砂系统•配料系统•混砂系统•供砂系统其主要设备有：除尘机、爬坡OC、落砂机、筛砂机、回砂皮带、磁选机、斗提机、八角筛、加水滚筒、砂冷却机、储砂桶、供砂皮带、砂称、水称、粉料称、混砂机、圆盘机等。造型砂流程图砂处理设备流程图CMT所用的为湿型砂，它的主要特点为：砂型不需烘干，不经固化，具有一定的湿强度，虽然强度较低但退让性较好，而且便于落砂。因为砂型不需烘干，所以造型效率高、生产周期短、材料成本低，便于组织流水生产，但是因为砂型不经烘干，所以浇注时，砂型表面就会出现水分的气化和迁移，使铸件容易产生气孔、夹砂以及砂眼、粘砂等缺陷。混砂所需之原料：原砂、煤粉、粘结材料(粘土)及水。•原砂：主要是硅砂，硅砂是构成砂型的基本成份，是铸造生产中用量最大的原材料。它主要成份是硅的氧化物。铸造所生产用的硅砂主要由粒径为0.53—3.35mm的小石英颗粒所组成。现CMT所用的硅砂粒度为50—70目(0.3—0.15mm),硅砂颗粒的大小和分布情况对硅砂的烧结点、热导率以及混砂后的透气性、强度等性能都有一定的影响。对原砂的控制：粒度指数：50—100二氧化硅含量：80％以上，水分：0.5％以下含泥量：0.5％以下砂峰：三峰以上•煤粉：是以烟煤为原料经粉碎而制成的产品，其主要作用如下：1#供砂皮砂处理系统六角筛冷风机咗^砂冷却机2#回砂皮储砂动加水滚回砂O33斗提机谿供砂湍斗提机.2#储砂1#储砂桶V44储砂桶，\.33储砂桶—混砂1．利用煤粉在高温的分解及分解后包覆在砂粒表面的碳膜以防止铸件产生粘砂及夹砂，同时也可提高型砂溃散。2．在铁液的高温作用下，煤粉产生大量还原性气体，以防止铁液被氧化，并可使铁液表面的氧化铁还原，减少金属氧化物和型砂进行化学反映的可能性。3．煤粉受热后开始软化，具有可塑性，可以缓冲石英颗粒受热而形成的膨胀应力，从而可以减少因砂型受热膨胀而产生的铸件夹砂缺陷。4．煤粉受热后产生气、液、固三相的胶质体，胶质体的体积膨胀可部分的堵塞砂型表面砂粒间的孔隙，使铁液不易渗入。另煤粉在受热时产生碳氢化物的挥发分在650-1000弋高温下，还可产生一种结晶碳，称为“光亮碳”，它可以使砂型不受铁液润湿和难以向砂粒孔隙中渗透，从而得到表面光洁的铸件。对煤粉的控制：水份：4％以下挥发物：30％以上灰粉：10％以下•粘接材料：粘土、水玻璃、油类粘结剂、合成树脂粘结剂、水泥等粘土：是铸造生产中用量最大的粘结剂，它是一种天然土状的细颗粒材料，一般为白色或灰白色，被水润湿后具有粘性和塑性，烘干后有一定的强度、耐火性较高、复用性好。又分为铸造用粘土及铸造用膨润土。（CMT主要用的为膨润土）铸造用膨润土：主要由蒙脱石矿物所组成，铸造生产中常用的有钙剂膨润土、钠剂膨润土以及一些混合剂膨润土。（CMT用的是混合剂膨润土）主要作用：在湿型砂中，膨润土的主要作用是将松散的砂颗粒粘结在一起，使砂型具有适当的强度、硬度及韧性。对粘土的控制：水分：冬季11月-3月15％以下，其它月份12％以下。吸蓝量：每100g粘土吸蓝量在20g以上。强度:常态湿压强度在110kpa以上。各种原料混砂中的配比：（以IV线为例）原料名旧砂（Kg）煤粉（Kg）粘土（Kg）水（Kg）其它设定比例2500FC:0-12FCD:8-2510-3030-70允许偏差±50±0.5±0.5±1--•型砂性能及控制范围：1．含水量:混砂过程中为了能得到良好的型砂性能，还需加入一定比例的水，型砂的含水量对型砂各个方面都有直接的影响。含水量偏低时型砂湿压强度高但韧性差，不容易拔模且易掉砂，含水量过高时，型砂韧性好但流动性差，砂型硬度和湿强度低，容易产生气孔及夹砂，且浇注后砂块较硬。控制范围10月-3月为2.6-3.3％，4月-9月为2.7-3.5％。2．湿透气性：湿型砂从排气的角度来看，透气性要求高一些，但从降低铸件表面粗糙度来讲则希望透气性不要控制范围为110以上3．湿强度：湿强度是湿型砂试样在室温时的强度，包括抗压、抗拉、抗剪和抗弯曲等。它时湿型砂最重要的性能之一。控制范围为150-200kpa4．有效煤粉量：有效煤粉量因煤粉在型砂里有很重要的作用，它在高温作用下会燃烧损失，故...
