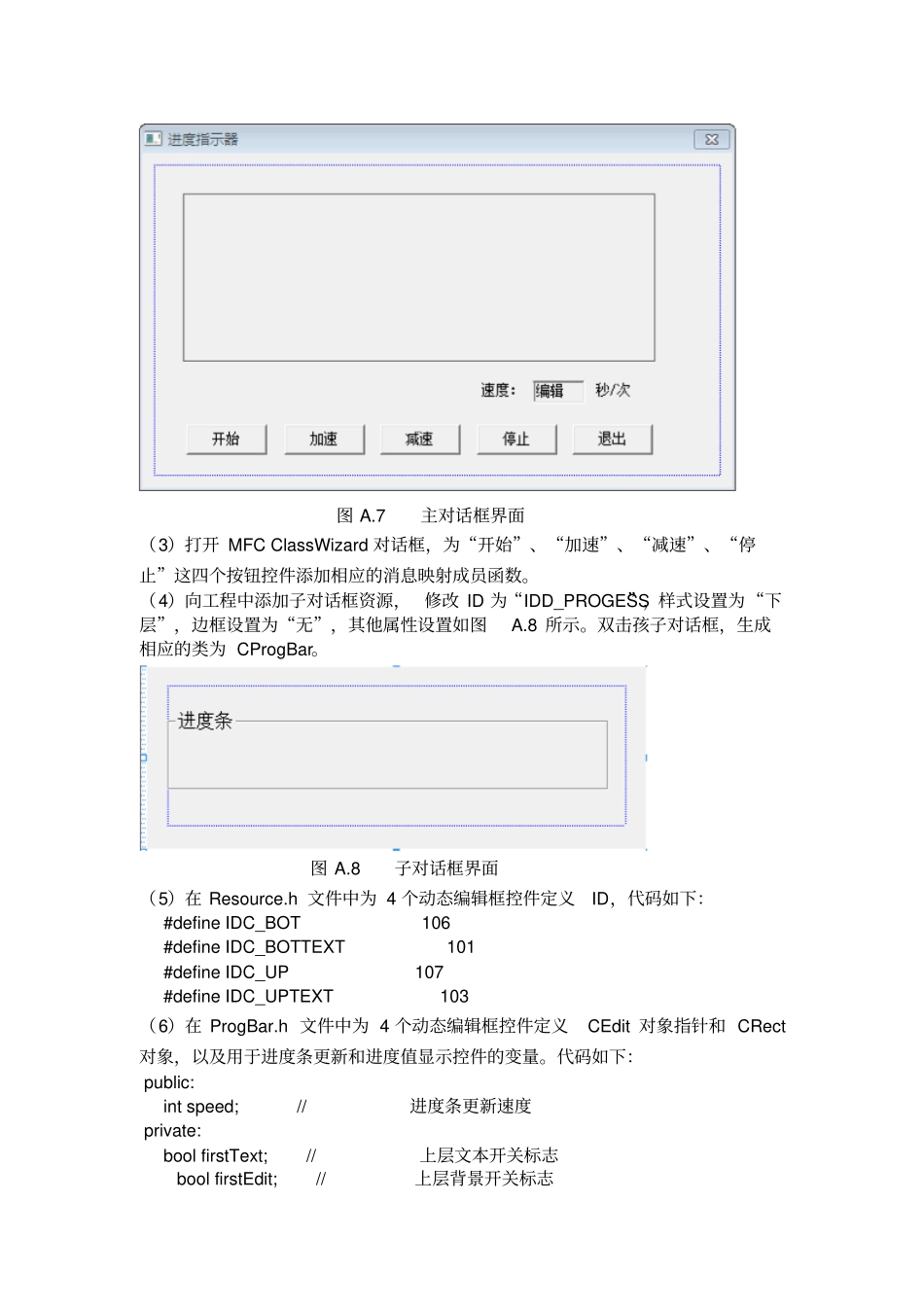

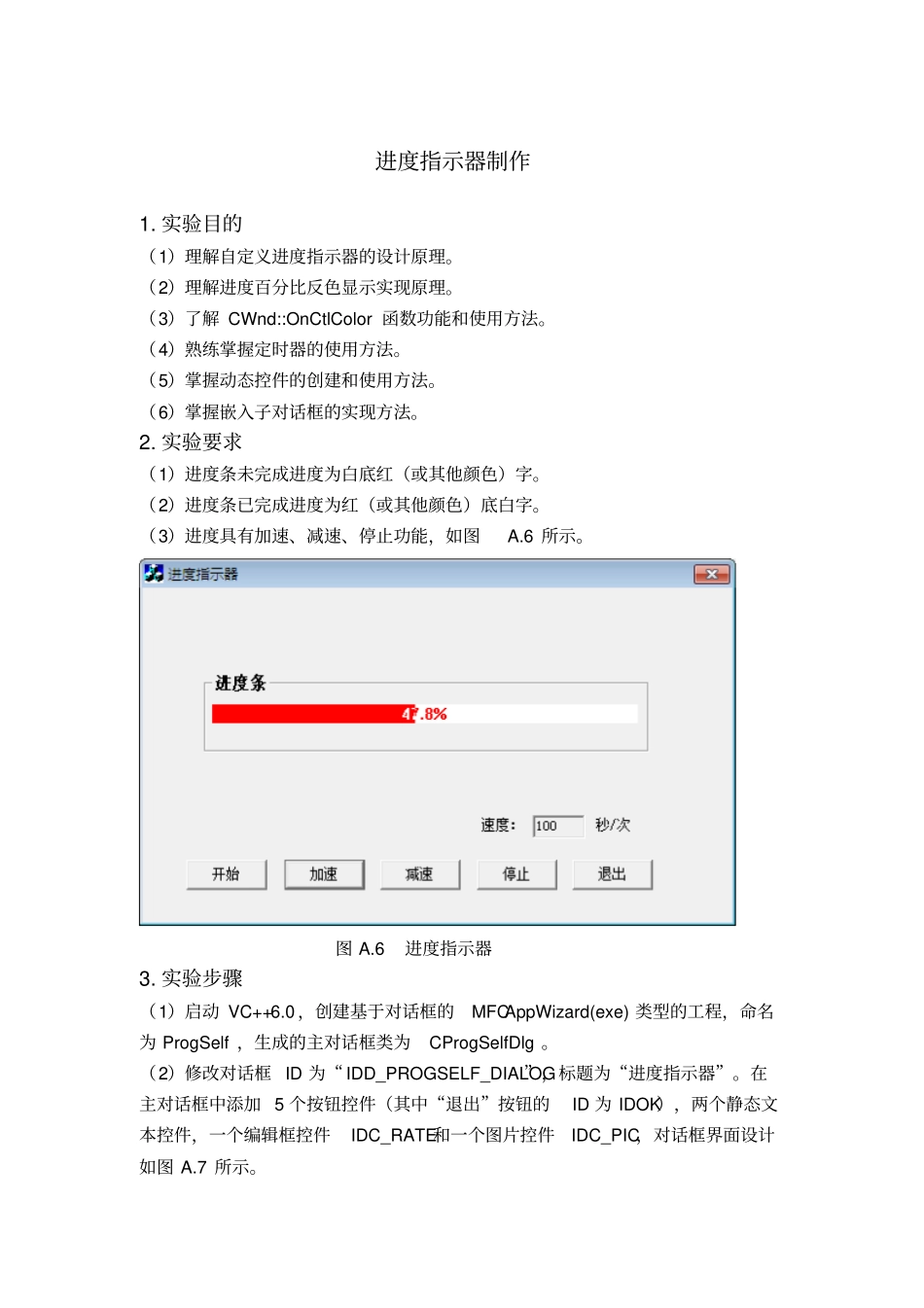

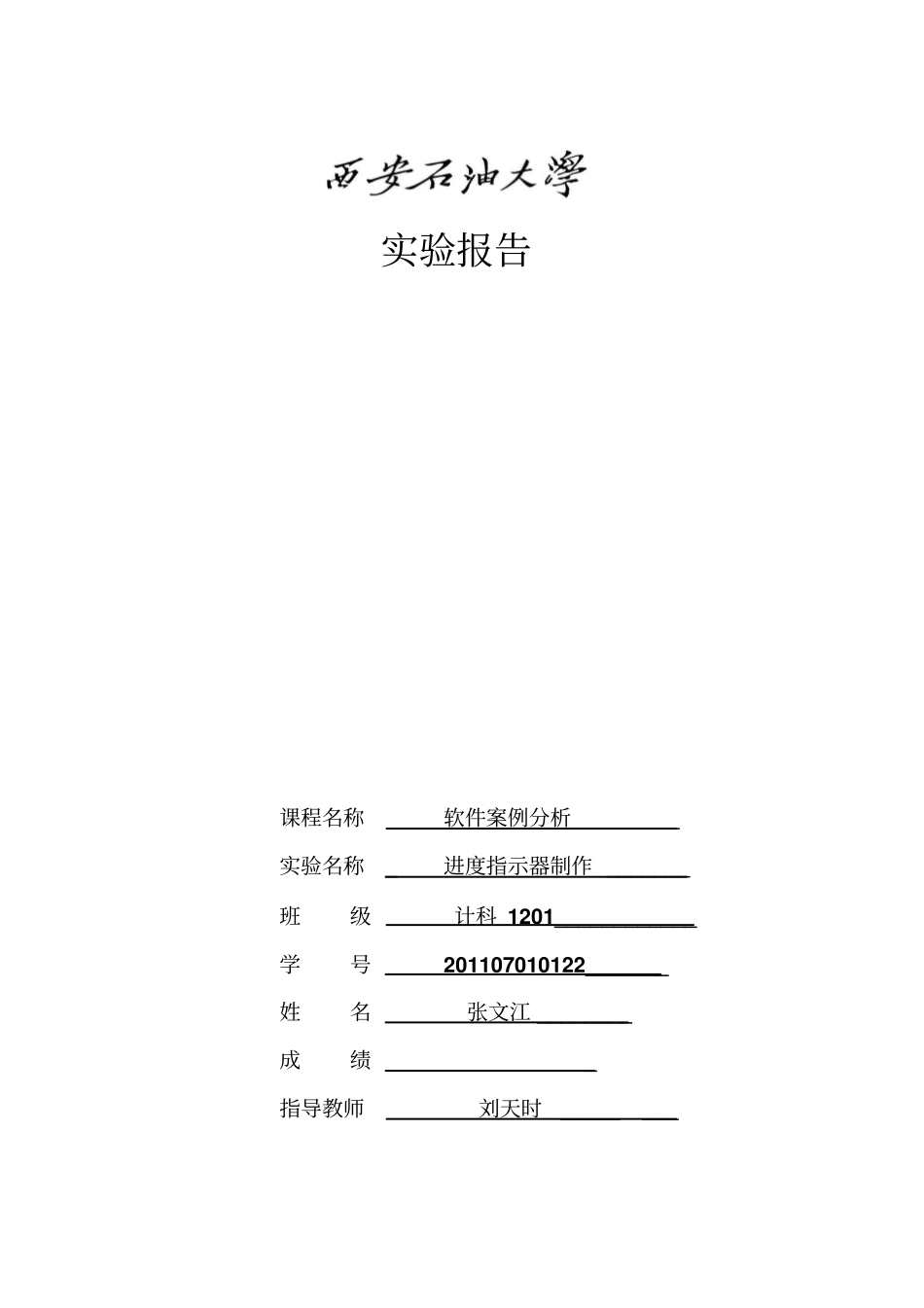

实验报告课程名称软件案例分析________实验名称_进度指示器制作_______班级计科1201____________学号201107010122_______姓名张文江________成绩_指导教师刘天时________进度指示器制作1.实验目的(1)理解自定义进度指示器的设计原理。(2)理解进度百分比反色显示实现原理。(3)了解CWnd::OnCtlColor函数功能和使用方法。(4)熟练掌握定时器的使用方法。(5)掌握动态控件的创建和使用方法。(6)掌握嵌入子对话框的实现方法。2.实验要求(1)进度条未完成进度为白底红(或其他颜色)字。(2)进度条已完成进度为红(或其他颜色)底白字。(3)进度具有加速、减速、停止功能,如图A.6所示。图A.6进度指示器3.实验步骤(1)启动VC++6.0,创建基于对话框的MFCAppWizard(exe)类型的工程,命名为ProgSelf,生成的主对话框类为CProgSelfDlg。(2)修改对话框ID为“IDD_PROGSELF_DIALOG”,标题为“进度指示器”。在主对话框中添加5个按钮控件(其中“退出”按钮的ID为IDOK),两个静态文本控件,一个编辑框控件IDC_RATE和一个图片控件IDC_PIC,对话框界面设计如图A.7所示。图A.7主对话框界面(3)打开MFCClassWizard对话框,为“开始”、“加速”、“减速”、“停止”这四个按钮控件添加相应的消息映射成员函数。(4)向工程中添加子对话框资源,修改ID为“IDD_PROGESS”,样式设置为“下层”,边框设置为“无”,其他属性设置如图A.8所示。双击孩子对话框,生成相应的类为CProgBar。图A.8子对话框界面(5)在Resource.h文件中为4个动态编辑框控件定义ID,代码如下:#defineIDC_BOT106#defineIDC_BOTTEXT101#defineIDC_UP107#defineIDC_UPTEXT103(6)在ProgBar.h文件中为4个动态编辑框控件定义CEdit对象指针和CRect对象,以及用于进度条更新和进度值显示控件的变量。代码如下:public:intspeed;//进度条更新速度private:boolfirstText;//上层文本开关标志boolfirstEdit;//上层背景开关标志CStringm_sUp;//上层进度值CStringm_sBot;//底层进度值CRectrectUpText;//上层文本矩形CEdit*pEditUpText;//上层文本编辑框CRectrectUp;CEdit*pEditUp;//上层背景编辑框CRectrectBotText;CEdit*pEditBotText;//下层文本编辑框CRectrectBot;CEdit*pEditBot;//下层背景编辑框floatstep;//上层文本编辑框宽度floatpercent;//进度百分比booltimerOn;//定时器开关标志(7)在CProgBar类构造函数中进行成员变量的初始化。代码如下:speed=1;step=0;percent=0;m_sBot="";m_sUp="";pEditBot=NULL;pEditBotText=NULL;;pEditUp=NULL;pEditUpText=NULL;timerOn=false;firstEdit=true;firstText=true;(8)为类CProgBar添加成员函数CreateBotEdit实现底层编辑框的初始化。代码如下,其中TEXTWIDTH为文本框宽度,设置为30。voidCProgBar::CreateBotEdit(intpicwid){rectBot.SetRect(25,65,picwid-15,81);//下层编辑框pEditBot=newCEdit();pEditBot->Create(ES_CENTER,rectBot,this,IDC_BOT);pEditBot->ShowWindow(TRUE);//显示下层编辑框中的文本rectBotText.SetRect(rectBot.TopLeft().x+rectBot.Width()/2-TEXTWIDTH,rectBot.TopLeft().y,rectBot.TopLeft().x+rectBot.Width()/2+TEXTWIDTH,rectBot.BottomRight().y);pEditBotText=newCEdit();pEditBotText->Create(ES_LEFT,rectBotText,this,IDC_BOTTEXT);pEditBotText->ShowWindow(TRUE);m_sBot.Format("%.1f%%",percent);pEditBotText->SetWindowText(m_sBot);}(9)为类CProgBar添加成员函数CreateUpEdit实现上层红底无字编辑框的动态递增显示,以及中间红底白字编辑框的动态显示。代码如下:voidCProgBar::CreateUpEdit(){step=rectBot.Width()*percent;rectUp.SetRect(rectBot.TopLeft().x,rectBot.TopLeft().y,rectBot.TopLeft().x+(int)step,rectBot.BottomRight().y);if(firstEdit){pEditUp=newCEdit();pEditUp->Create(ES_LEFT,rectUp,this,IDC_UP);pEditUp->ShowWindow(TRUE);firstEdit=false;}else{pEditUp->MoveWindow(rectUp);}//显示上层文本if(rectUp.BottomRight().x>=rectBotText.TopLeft().x){rectUpText.SetRect(rectBotText.TopLeft(...
