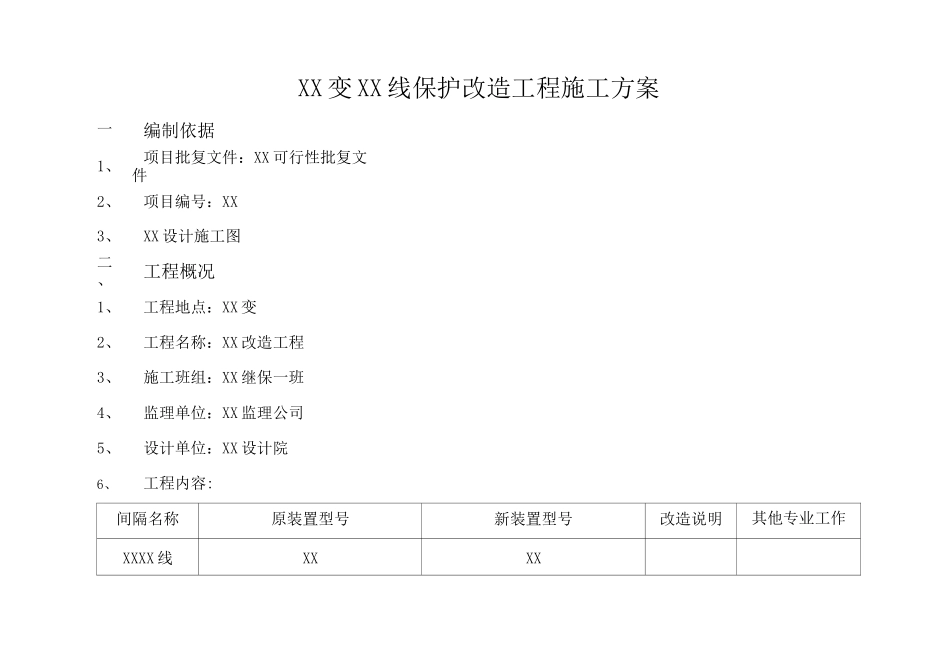

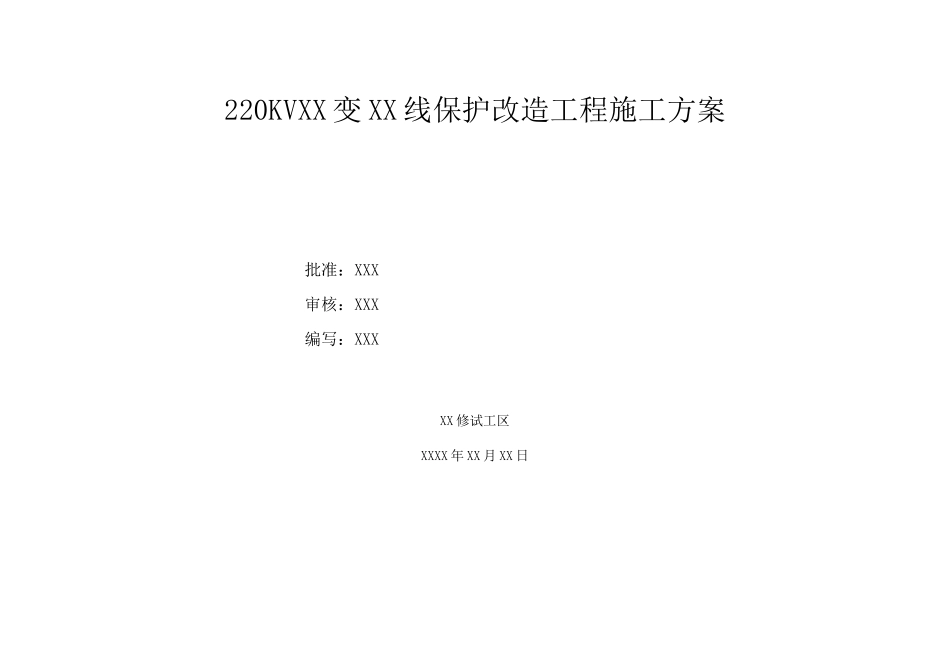

220KVXX变XX线保护改造工程施工方案批准：XXX审核：XXX编写：XXXXX修试工区XXXX年XX月XX日一、编制依据2二、工程概况2三、组织措施3四、工作准备4五、工作进度及安全预控表5六、现场安全措施8七、现场技术措施10八、作业现场工艺要求12九、文明生产及注意事项13十、附件15XX变XX线保护改造工程施工方案一、编制依据1、项目批复文件：XX可行性批复文件2、项目编号：XX3、XX设计施工图二、工程概况1、工程地点：XX变2、工程名称：XX改造工程3、施工班组：XX继保一班4、监理单位：XX监理公司5、设计单位：XX设计院6、工程内容:间隔名称原装置型号新装置型号改造说明其他专业工作XXXX线XXXX局处室项目联系人:生技处：变电工区：调度所：继保科：自动化科：设计所:继保班总负责人：XX三、组织措施1、结构图：2、工作分工：现场施工班组：继保一班（负责调试、搭接）负责人：XX物资材料供应班组：后勤班（负责材料供应、废旧物品回收）负责人：XX外协单位：XX（负责接线）XX（负责铺设电缆、圭寸堵）3、工程目标：本工程实施工期为XX年X月X日〜XX年X月X日，在此期间完成保护更换、调试、搭接工作,X月X日实现投运。四、工作准备1、落实工作任务、明确工作负责人及工作人员。2、落实安全措施、组织措施、技术措施。3、检查设备材料到货情况工器具、消耗材料是否齐全。4、按附件格式要求编制二次电缆拆除、搭接清单。5、编制危险点预控措施、应急措施预案。6、相关工程技术服务人员提前通知，及时到位。五、工作进度及安全预控表时间停役设备工作内容危险点分析安全预控措施备注前期准备—1)XXXX线屏顶小母线布置情况勘查2)XXXX线屏顶小母线过渡、拆除过渡方案确认3)屏位、槽孔位置确认；4)电缆走向、长度查看；5)XXXX线新保护屏开箱6)XXXX线新保护单机调试屏顶小母线布置情况勘查时明确工作任务和范围，做好防止误碰、误触的安全措施第1天停用220kV母差停用220kV故障录波器XXXX线开关线路检修1)XXXX线保护与母差保护相关回路拆除2)XXXX线保护屏顶小母线过渡，XXXX线保护原屏顶小母线拆除3)XXXX线与故障录波器相关回路拆除4)XXXX线保护屏内相关二次回路拆除、老屏拆屏、新屏立屏回路拆接线时小母线拆除时新屏安装时1)明确工作任务和范围，做好防止误碰、误触的安全措施2)认真执行继电保护安全措施卡，加强监护，核对应断开的回路和线头，做到拆一个包一个。3)拆除小母线前，应对受影响的设备做好过渡接线，拆除运行小母线，应采用必要的防护措施，以免造成PT短路或开路。4)拆设备的带电部分必须全部脱离电源，确定拆除设备不带电5)对邻近由于振动可能引起误动的保护装第2〜10天XXXX线开关线路检修1)XXXX线保护更换、二次接线、二次回路绝缘测量、二次回路查线2)电流二次回路通流试验，线路电压二次回路升压试验3)XXXX线保护保护投产校验、调试及联动4)XXXX线自动化信息修改、联调5)XXXX线保护通道联调联跳时，插拔插件时拉合试验电源时1)联跳回路必须采取防止误动的措施2)拉合试验电源开关应由操作人发出相应的口令第8天XXXX线开关线路检修XXXX线保护高频通道联调对侧配合第9天停用220kV故障录波器XXXX线开关线路检修1)XXXX线保护屏顶小母线与相邻屏搭接，原过渡小母线电缆拆除2)XXXX线与220kV录波器相关回路搭接联动3)220kV录波器改定值回路拆接线时小母线搭接时1)确工作任务和范围，做好防止误碰、误触的安全措施2)认真执行继电保护安全措施卡，加强监护，核对应断开的回路和线头，做到拆一个包一个。3)搭接小母线前，应对受影响的设备做好过渡接线，拆除运行小母线，应采用必要的防护措施，以免造成PT短路或开路。7、明确厂家配合人员的工作任务、时间及监护人员。第10天停用220kV母差保护XXXX线开关线路检修1）XXXX线与220kV母差相关回路搭接联动2）XXXX线保护验收回路拆接线时1）工作任务和范围，做好防止误碰、误触的安全措施2）认真执行继电保护安全措施卡，加强监护，核对应断开的回路和线头，做到拆一个包一个3）防止误碰跳开关。第10天启动1）XXXX线保护带负荷试验保护带负荷时防止交流电压回路短路及接地、交流电流回路开路（详见启动方案）注意事项：1、母差保护跳闸及其失灵启...
