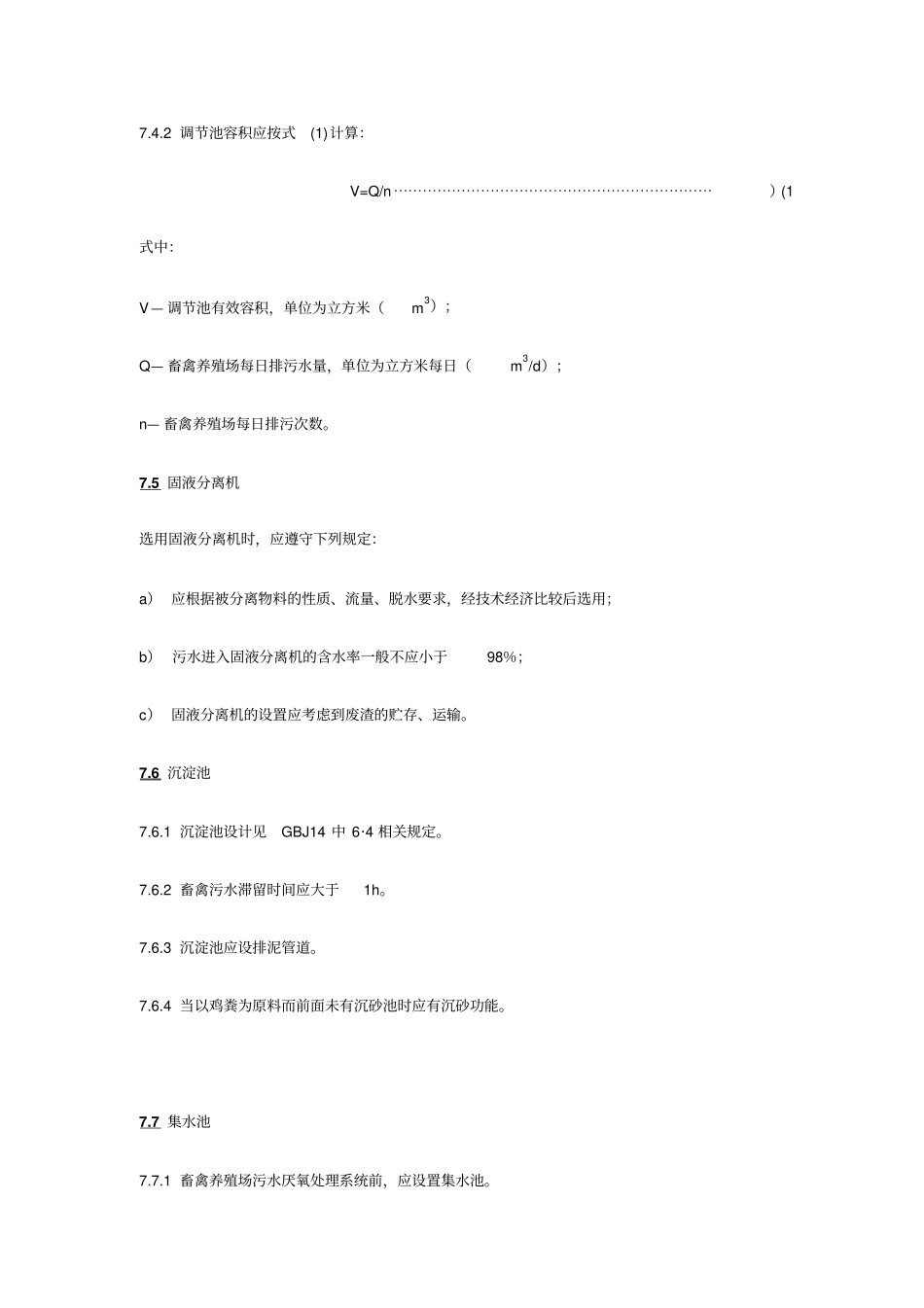

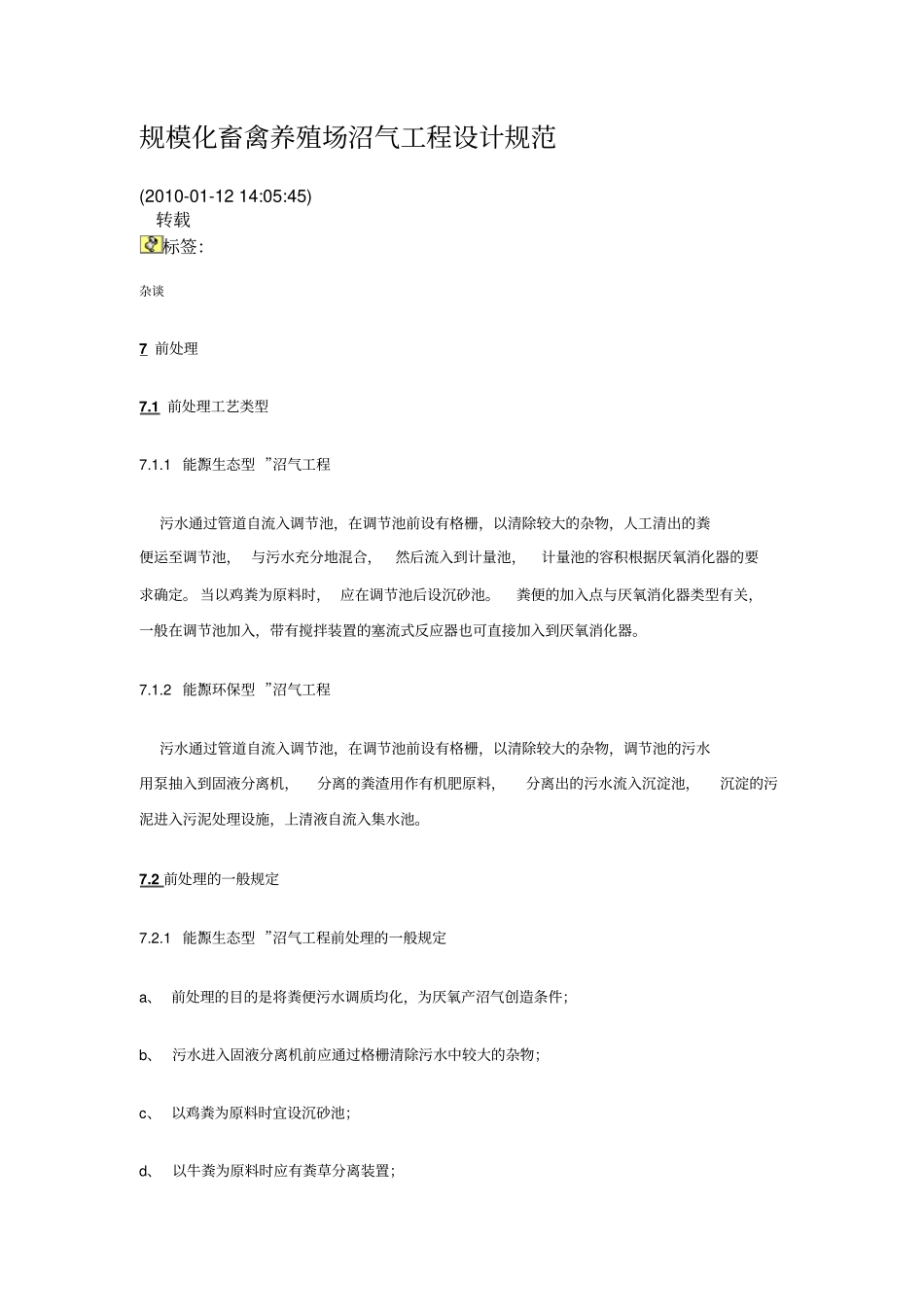

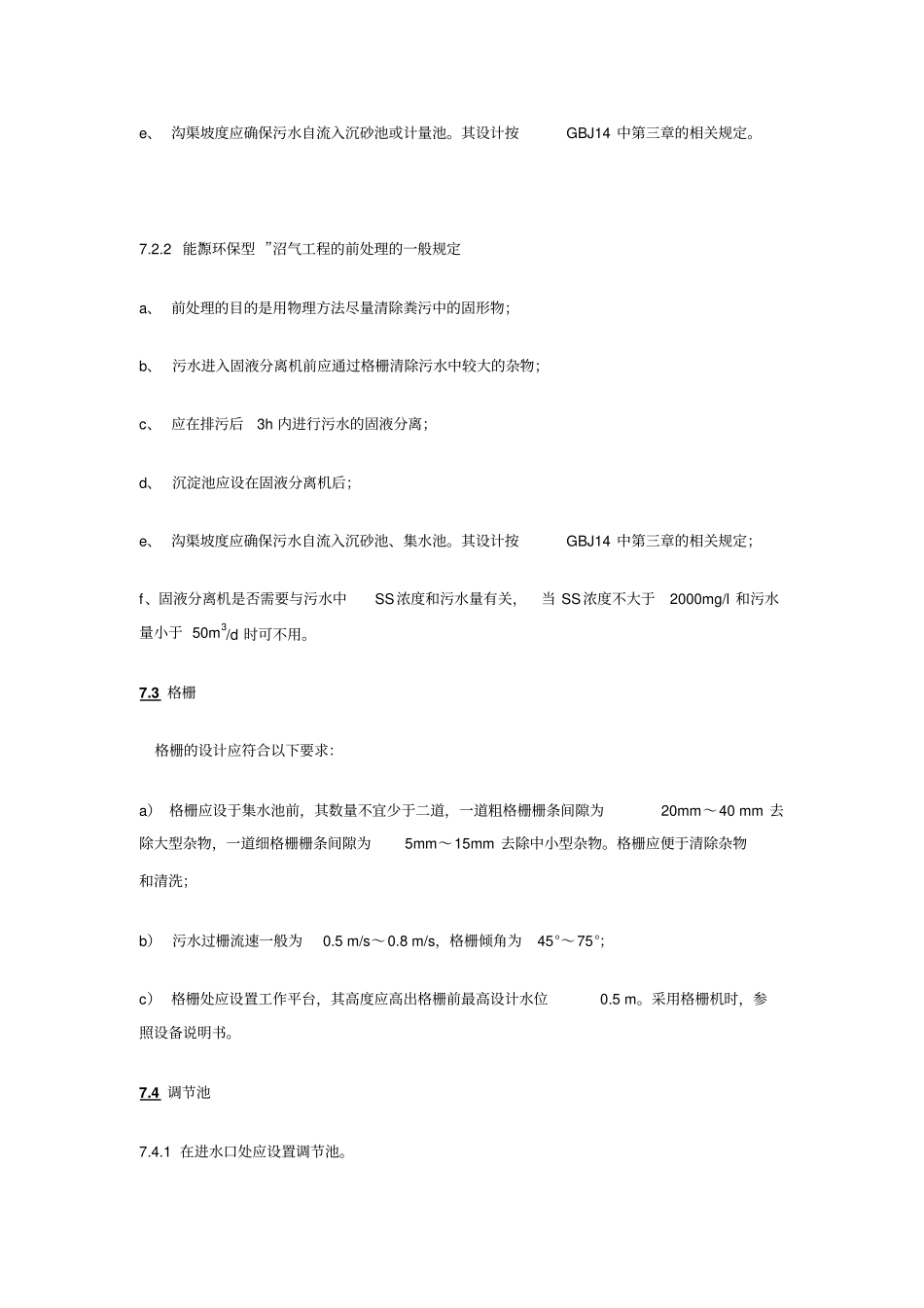

规模化畜禽养殖场沼气工程设计规范(2010-01-1214:05:45)转载标签：杂谈7前处理7.1前处理工艺类型7.1.1“能源生态型”沼气工程污水通过管道自流入调节池，在调节池前设有格栅，以清除较大的杂物，人工清出的粪便运至调节池，与污水充分地混合，然后流入到计量池，计量池的容积根据厌氧消化器的要求确定。当以鸡粪为原料时，应在调节池后设沉砂池。粪便的加入点与厌氧消化器类型有关，一般在调节池加入，带有搅拌装置的塞流式反应器也可直接加入到厌氧消化器。7.1.2“能源环保型”沼气工程污水通过管道自流入调节池，在调节池前设有格栅，以清除较大的杂物，调节池的污水用泵抽入到固液分离机，分离的粪渣用作有机肥原料，分离出的污水流入沉淀池，沉淀的污泥进入污泥处理设施，上清液自流入集水池。7.2前处理的一般规定7.2.1“能源生态型”沼气工程前处理的一般规定a、前处理的目的是将粪便污水调质均化，为厌氧产沼气创造条件；b、污水进入固液分离机前应通过格栅清除污水中较大的杂物；c、以鸡粪为原料时宜设沉砂池；d、以牛粪为原料时应有粪草分离装置；e、沟渠坡度应确保污水自流入沉砂池或计量池。其设计按GBJ14中第三章的相关规定。7.2.2“能源环保型”沼气工程的前处理的一般规定a、前处理的目的是用物理方法尽量清除粪污中的固形物；b、污水进入固液分离机前应通过格栅清除污水中较大的杂物；c、应在排污后3h内进行污水的固液分离；d、沉淀池应设在固液分离机后；e、沟渠坡度应确保污水自流入沉砂池、集水池。其设计按GBJ14中第三章的相关规定；f、固液分离机是否需要与污水中SS浓度和污水量有关，当SS浓度不大于2000mg/l和污水量小于50m3/d时可不用。7.3格栅格栅的设计应符合以下要求：a）格栅应设于集水池前，其数量不宜少于二道，一道粗格栅栅条间隙为20mm～40mm去除大型杂物，一道细格栅栅条间隙为5mm～15mm去除中小型杂物。格栅应便于清除杂物和清洗；b）污水过栅流速一般为0.5m/s～0.8m/s，格栅倾角为45°～75°；c）格栅处应设置工作平台，其高度应高出格栅前最高设计水位0.5m。采用格栅机时，参照设备说明书。7.4调节池7.4.1在进水口处应设置调节池。7.4.2调节池容积应按式(1)计算：V=Q/n⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(1）式中：V—调节池有效容积，单位为立方米（m3）；Q—畜禽养殖场每日排污水量，单位为立方米每日（m3/d）；n—畜禽养殖场每日排污次数。7.5固液分离机选用固液分离机时，应遵守下列规定：a）应根据被分离物料的性质、流量、脱水要求，经技术经济比较后选用；b）污水进入固液分离机的含水率一般不应小于98％；c）固液分离机的设置应考虑到废渣的贮存、运输。7.6沉淀池7.6.1沉淀池设计见GBJ14中6·4相关规定。7.6.2畜禽污水滞留时间应大于1h。7.6.3沉淀池应设排泥管道。7.6.4当以鸡粪为原料而前面未有沉砂池时应有沉砂功能。7.7集水池7.7.1畜禽养殖场污水厌氧处理系统前，应设置集水池。7.7.2集水池容积不应小于该池水泵30min的出水量。7.8泵与泵房7.8.1泵的选择应根据其用途和输送介质的种类、流量、扬程和工作性质等因素确定，应符合下列要求：a）泵应尽量选用同一型号；b）进料泵应设置一台备用泵与工作泵并联。7.8.2泵房及室内机组基础布置、设计按GBJ14中4·3相关规定执行。8厌氧消化8.1一般规定8.1.1厌氧消化器的选择和设计应根据粪污种类、工程类型和工艺路线确定。8.1.2厌氧消化器设计，应符合下列规定：a）根据发酵原料选用适宜的厌氧消化器；b）厌氧消化器应设有取样口和测温点；c）厌氧消化器在设计上要有防止超正、负压的安全装置及措施。其防止超正、负压力装置的安全范围，应满足工艺设计的压力及池体安全的要求；d）厌氧消化器的下部管道凡有阀门处应设计为串联式双阀门，内侧阀门为常开；e）池体侧面下部应设有检修人孔、排泥管（其管径不小于100mm），人孔中心与池外地平的距离不大于1m。直径不宜小于600mm；f）厌氧消化器必须达到抗渗和气密性要求，并应采取有效的防腐蚀措施和保温措施。g)厌氧消化器应有沉降检测点。8.2“能源生态型”沼气工程所用厌氧消化器8.2.1厌氧消化器主要反应器有升流式固体反应器(USR)...
