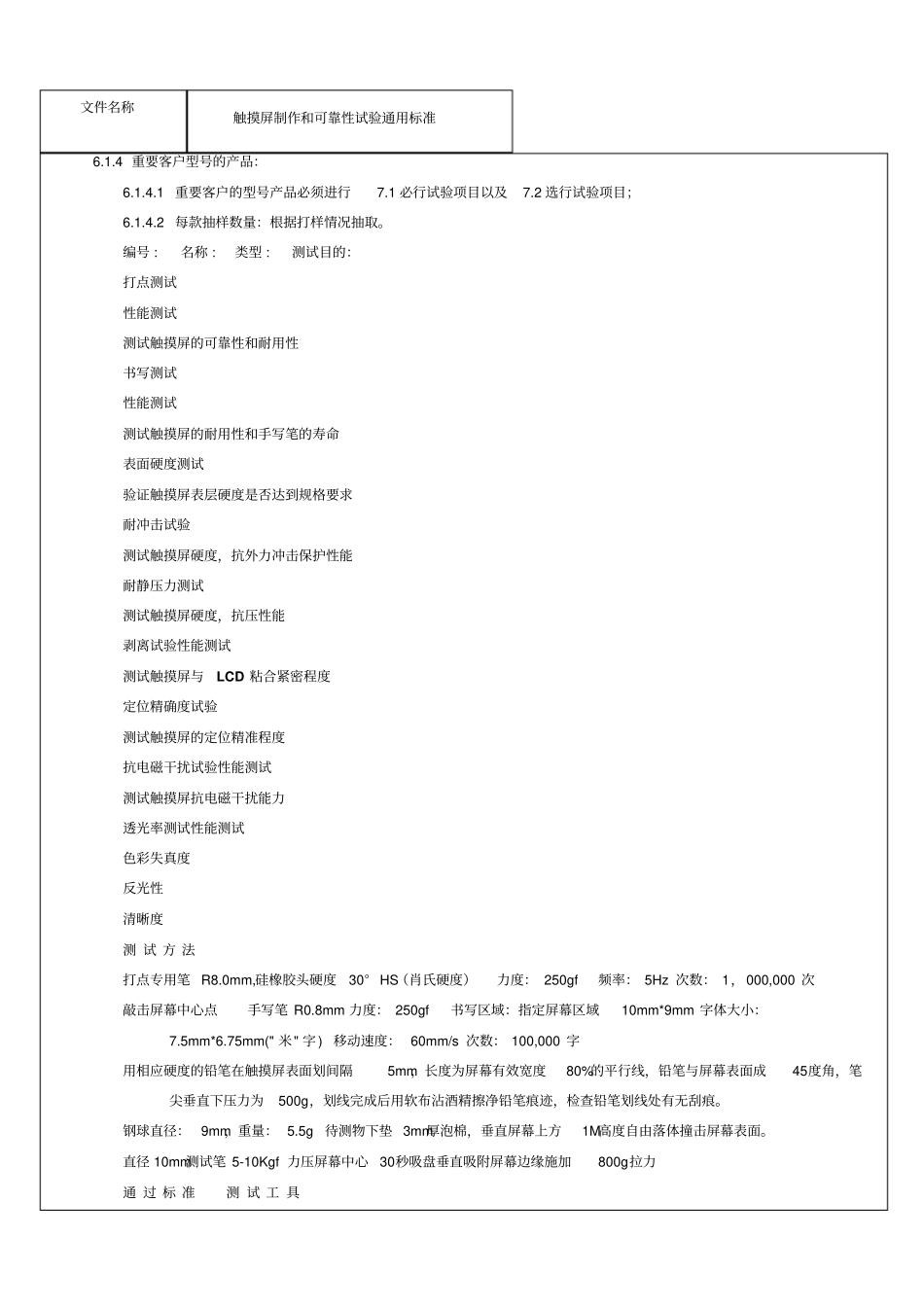

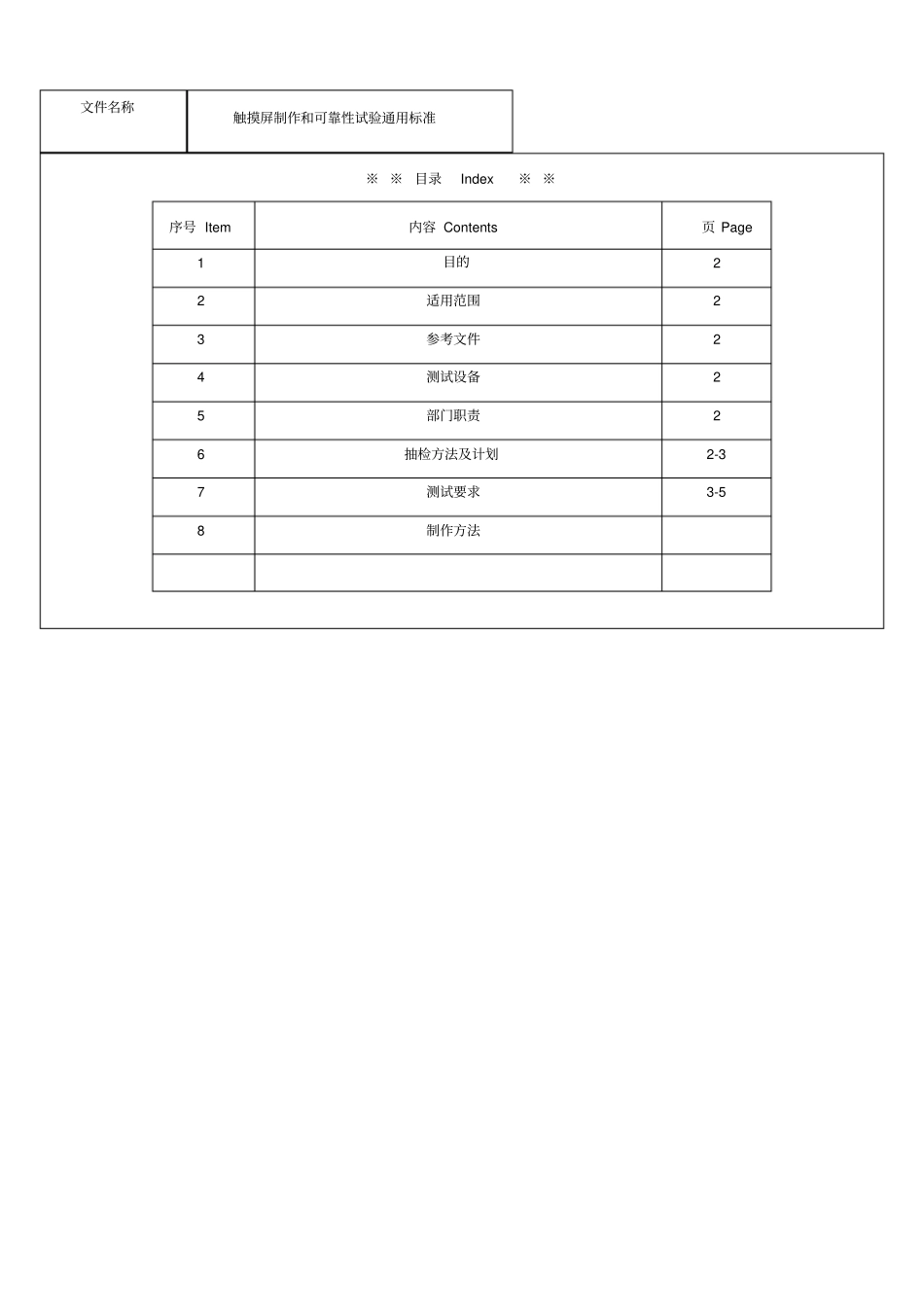

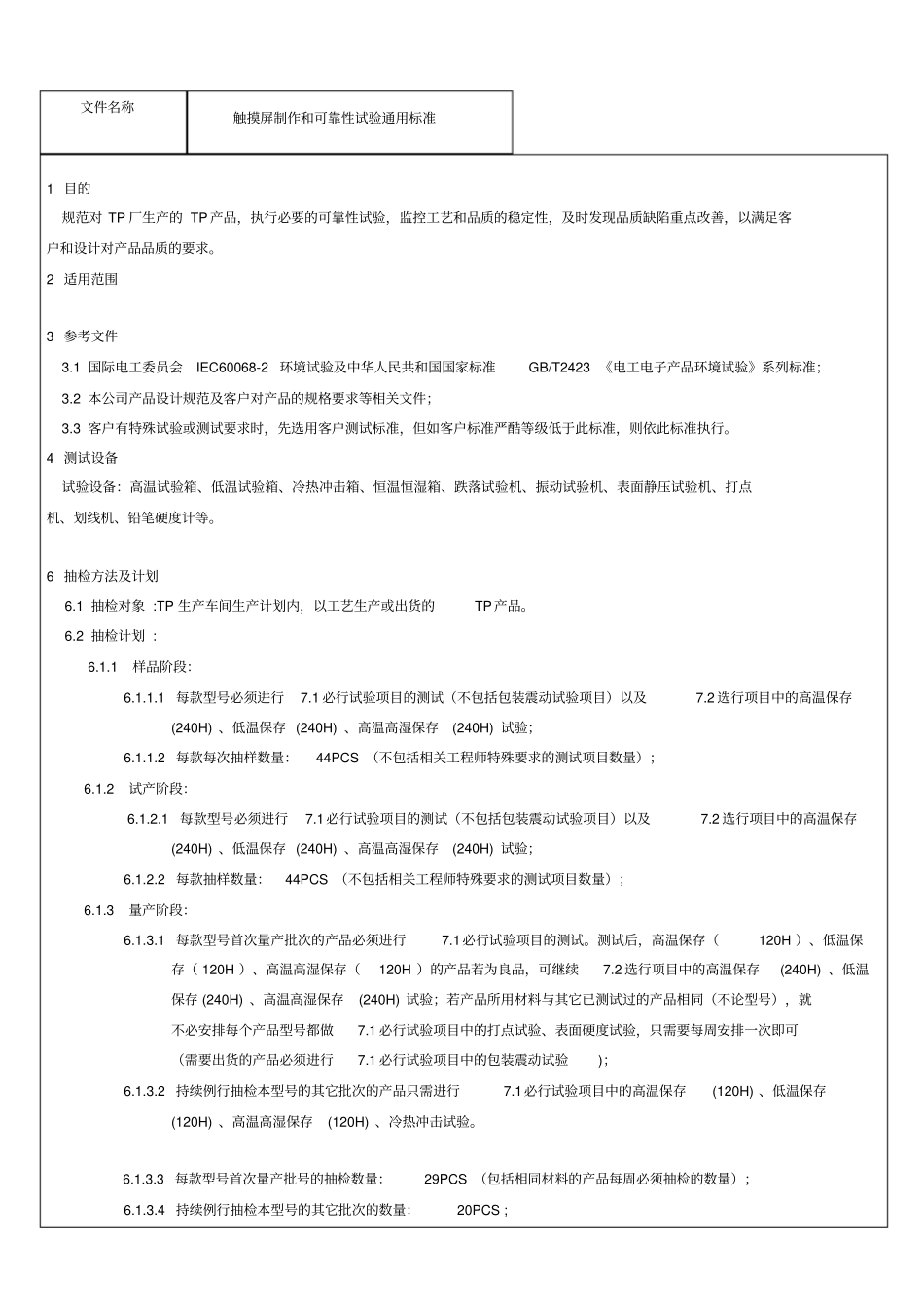

文件名称触摸屏制作和可靠性试验通用标准※※目录Index※※序号Item内容Contents页Page1目的22适用范围23参考文件24测试设备25部门职责26抽检方法及计划2-37测试要求3-58制作方法文件名称触摸屏制作和可靠性试验通用标准1目的规范对TP厂生产的TP产品，执行必要的可靠性试验，监控工艺和品质的稳定性，及时发现品质缺陷重点改善，以满足客户和设计对产品品质的要求。2适用范围3参考文件3.1国际电工委员会IEC60068-2环境试验及中华人民共和国国家标准GB/T2423《电工电子产品环境试验》系列标准；3.2本公司产品设计规范及客户对产品的规格要求等相关文件；3.3客户有特殊试验或测试要求时，先选用客户测试标准，但如客户标准严酷等级低于此标准，则依此标准执行。4测试设备试验设备：高温试验箱、低温试验箱、冷热冲击箱、恒温恒湿箱、跌落试验机、振动试验机、表面静压试验机、打点机、划线机、铅笔硬度计等。6抽检方法及计划6.1抽检对象:TP生产车间生产计划内，以工艺生产或出货的TP产品。6.2抽检计划:6.1.1样品阶段：6.1.1.1每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.1.2每款每次抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.2试产阶段：6.1.2.1每款型号必须进行7.1必行试验项目的测试（不包括包装震动试验项目）以及7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；6.1.2.2每款抽样数量：44PCS（不包括相关工程师特殊要求的测试项目数量）；6.1.3量产阶段：6.1.3.1每款型号首次量产批次的产品必须进行7.1必行试验项目的测试。测试后，高温保存（120H）、低温保存（120H）、高温高湿保存（120H）的产品若为良品，可继续7.2选行项目中的高温保存(240H)、低温保存(240H)、高温高湿保存(240H)试验；若产品所用材料与其它已测试过的产品相同（不论型号），就不必安排每个产品型号都做7.1必行试验项目中的打点试验、表面硬度试验，只需要每周安排一次即可（需要出货的产品必须进行7.1必行试验项目中的包装震动试验)；6.1.3.2持续例行抽检本型号的其它批次的产品只需进行7.1必行试验项目中的高温保存(120H)、低温保存(120H)、高温高湿保存(120H)、冷热冲击试验。6.1.3.3每款型号首次量产批号的抽检数量：29PCS（包括相同材料的产品每周必须抽检的数量）；6.1.3.4持续例行抽检本型号的其它批次的数量：20PCS;文件名称触摸屏制作和可靠性试验通用标准6.1.4重要客户型号的产品：6.1.4.1重要客户的型号产品必须进行7.1必行试验项目以及7.2选行试验项目；6.1.4.2每款抽样数量：根据打样情况抽取。编号:名称:类型:测试目的：打点测试性能测试测试触摸屏的可靠性和耐用性书写测试性能测试测试触摸屏的耐用性和手写笔的寿命表面硬度测试验证触摸屏表层硬度是否达到规格要求耐冲击试验测试触摸屏硬度，抗外力冲击保护性能耐静压力测试测试触摸屏硬度，抗压性能剥离试验性能测试测试触摸屏与LCD粘合紧密程度定位精确度试验测试触摸屏的定位精准程度抗电磁干扰试验性能测试测试触摸屏抗电磁干扰能力透光率测试性能测试色彩失真度反光性清晰度测试方法打点专用笔R8.0mm,硅橡胶头硬度30°HS（肖氏硬度）力度：250gf频率：5Hz次数：1，000,000次敲击屏幕中心点手写笔R0.8mm力度：250gf书写区域：指定屏幕区域10mm*9mm字体大小：7.5mm*6.75mm("米"字)移动速度：60mm/s次数：100,000字用相应硬度的铅笔在触摸屏表面划间隔5mm，长度为屏幕有效宽度80%的平行线，铅笔与屏幕表面成45度角，笔尖垂直下压力为500g，划线完成后用软布沾酒精擦净铅笔痕迹，检查铅笔划线处有无刮痕。钢球直径：9mm，重量：5.5g待测物下垫3mm厚泡棉，垂直屏幕上方1M高度自由落体撞击屏幕表面。直径10mm测试笔5-10Kgf力压屏幕中心30秒吸盘垂直吸附屏幕边缘施加800g拉力通过标准测试工具文件名称触摸屏制作和可靠性试验通用标准触摸屏功能正常，端子间阻抗，线性度，绝缘阻抗符合要求打点专用机触摸屏无明显的划痕，手写笔可正常书写划线机铅笔划线处无刮痕，屏幕完好，无破损...
