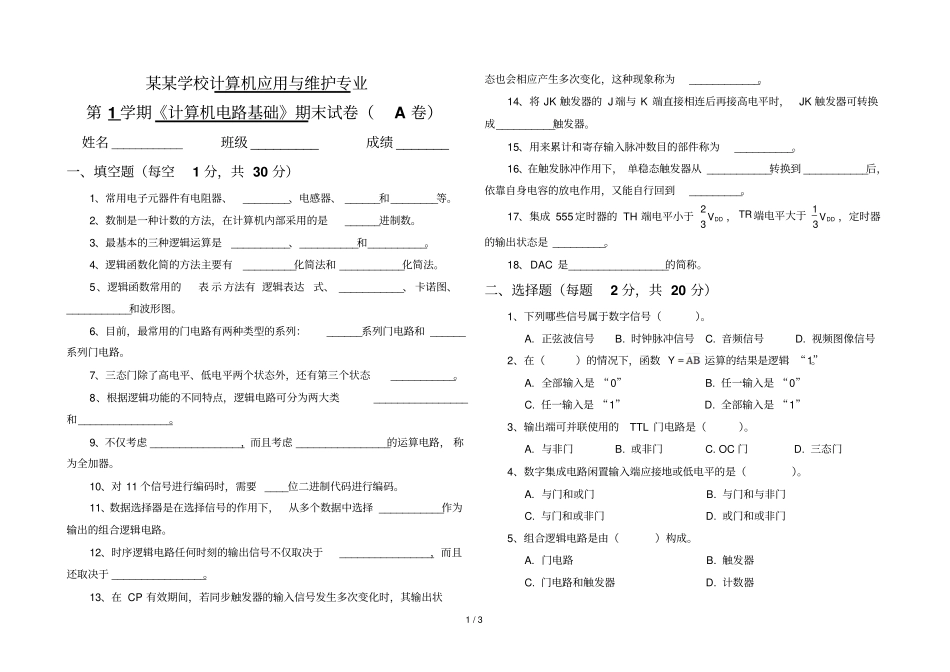

1/3某某学校计算机应用与维护专业第1学期《计算机电路基础》期末试卷（A卷）姓名____________班级_________成绩_______一、填空题（每空1分，共30分）1、常用电子元器件有电阻器、________、电感器、______和________等。2、数制是一种计数的方法，在计算机内部采用的是______进制数。3、最基本的三种逻辑运算是__________、__________和__________。4、逻辑函数化简的方法主要有_________化简法和___________化简法。5、逻辑函数常用的表示方法有逻辑表达式、___________、卡诺图、___________和波形图。6、目前，最常用的门电路有两种类型的系列：______系列门电路和______系列门电路。7、三态门除了高电平、低电平两个状态外，还有第三个状态___________。8、根据逻辑功能的不同特点，逻辑电路可分为两大类________________和________________。9、不仅考虑________________，而且考虑________________的运算电路，称为全加器。10、对11个信号进行编码时，需要____位二进制代码进行编码。11、数据选择器是在选择信号的作用下，从多个数据中选择___________作为输出的组合逻辑电路。12、时序逻辑电路任何时刻的输出信号不仅取决于________________，而且还取决于________________。13、在CP有效期间，若同步触发器的输入信号发生多次变化时，其输出状态也会相应产生多次变化，这种现象称为____________。14、将JK触发器的J端与K端直接相连后再接高电平时，JK触发器可转换成__________触发器。15、用来累计和寄存输入脉冲数目的部件称为__________。16、在触发脉冲作用下，单稳态触发器从___________转换到___________后，依靠自身电容的放电作用，又能自行回到_________。17、集成555定时器的TH端电平小于23DDV，TR端电平大于13DDV，定时器的输出状态是_________。18、DAC是_________________的简称。二、选择题（每题2分，共20分）1、下列哪些信号属于数字信号（）。A.正弦波信号B.时钟脉冲信号C.音频信号D.视频图像信号2、在（）的情况下，函数Y运算的结果是逻辑“1”。A.全部输入是“0”B.任一输入是“0”C.任一输入是“1”D.全部输入是“1”3、输出端可并联使用的TTL门电路是（）。A.与非门B.或非门C.OC门D.三态门4、数字集成电路闲置输入端应接地或低电平的是（）。A.与门和或门B.与门和与非门C.与门和或非门D.或门和或非门5、组合逻辑电路是由（）构成。A.门电路B.触发器C.门电路和触发器D.计数器2/36、对于触发器和组合逻辑电路，以下（）的说法是正确的。A.两者都有记忆能力B.两者都无记忆能力C.只有组合逻辑电路有记忆能力D.只有触发器有记忆能力7、具有“置0”“置1”“保持”“翻转”功能的触发器叫（）。A．JK触发器B.基本RS触发器C.同步D触发器D.同步RS触发器8、时序逻辑电路中一定包含()。A.触发器B.组合逻辑电路C.移位寄存器D.译码器9、同步时序逻辑电路和异步时序逻辑电路比较，其差异在于后者（）。A.没有触发器B.没有统一的时钟脉冲控制C.没有稳定状态D.输出只与内部状态有关10、表示两个相邻脉冲重复出现的时间间隔的参数叫（）。A.脉冲周期TB.脉冲宽度TWC.脉冲前沿trD.脉冲后沿tf三、化简题（每题5分，共10分）1、用公式化简逻辑表达式YAABCABBCBCD2、用卡诺图化简逻辑表达式)5210()(，，，、、mCBAY四、分析题（共40分）1、已知某一电阻器按最靠近某一端的色码带排列顺序为橙、黑、红、金色，该电阻器的阻值是多少？若按最靠近某一端的色码带排列顺序为绿、棕、橙、无色，则该电阻器的阻值是多少？（2×3=6分）2、数制转换（3×3=9分）（1）十进制转换为二进制：（56.6875）10（2）二进制转换为十进制：（110011.101）2（3）二进制转换为八进制：（1001011.01）23、分析图示组合逻辑电路的逻辑功能。（5分）3/34、如图所示，a）图为触发器的逻辑符号，b）图为输入波形，试回答以下问题。（10分）（1）该触发器是什么触发器？（2分）（2）列出该触发器的特性表。（3分）（3）写出该触发器的特性方程。（2分）（4）根据输入波形在b）图中画出Q端的波形（设初始状态Q=0）。（3分）5、分析如图所示电路的逻辑功能（设初始状态为0）（10分）
