计量标准技术报告回弹仪检定装置讲解VIP免费

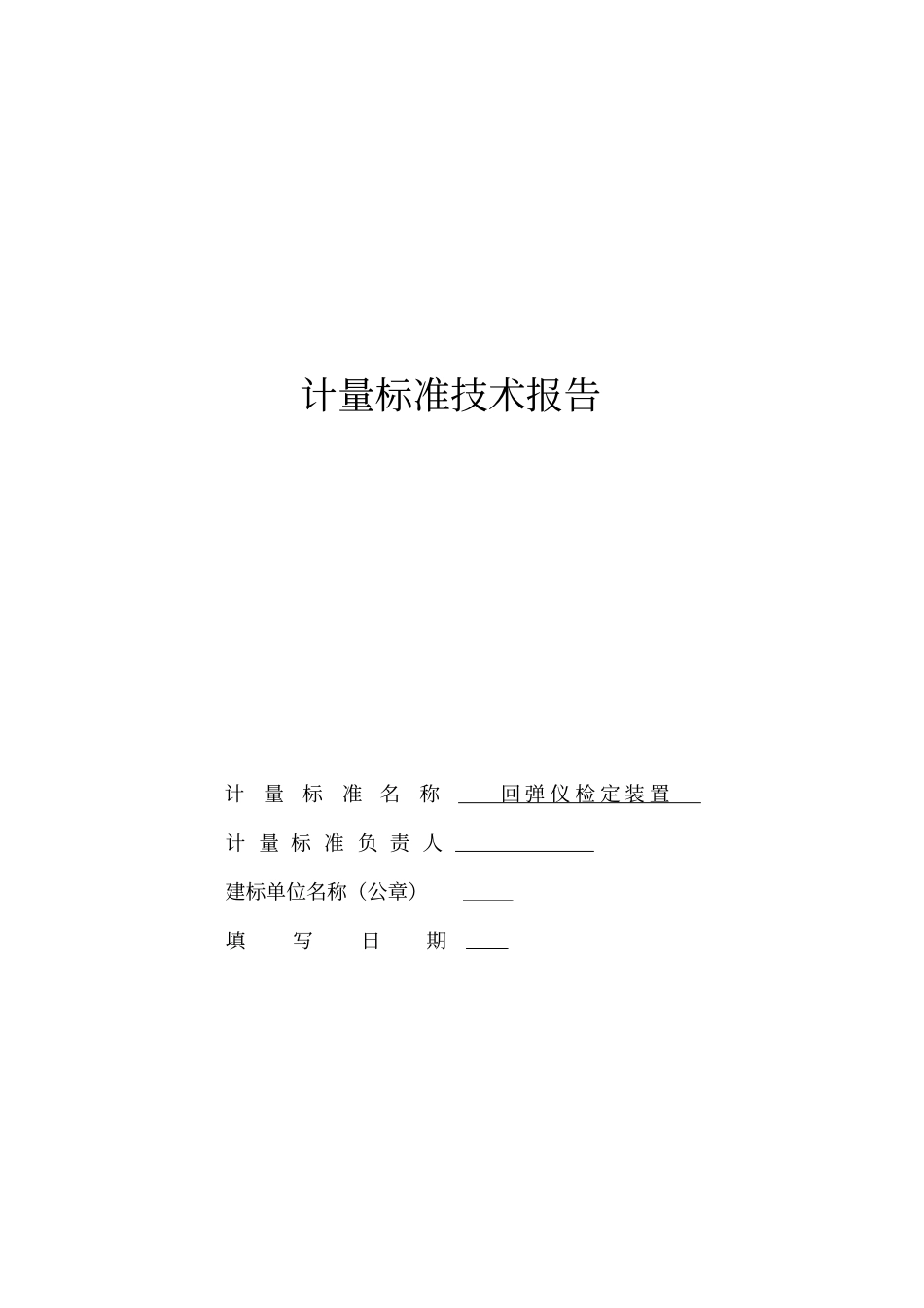

计量标准技术报告回弹仪检定装置讲解_第1页
1/13

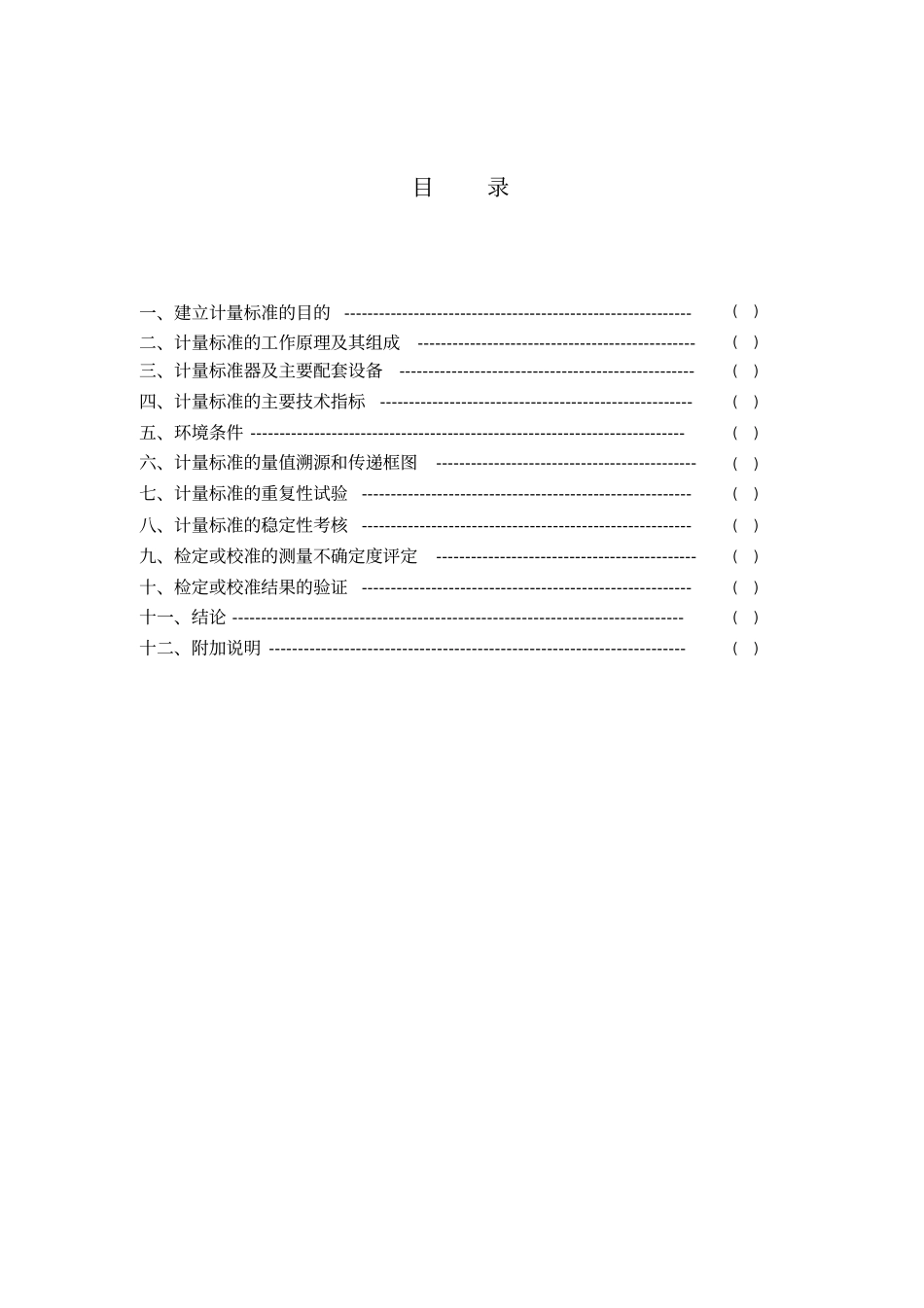

计量标准技术报告回弹仪检定装置讲解_第2页
2/13

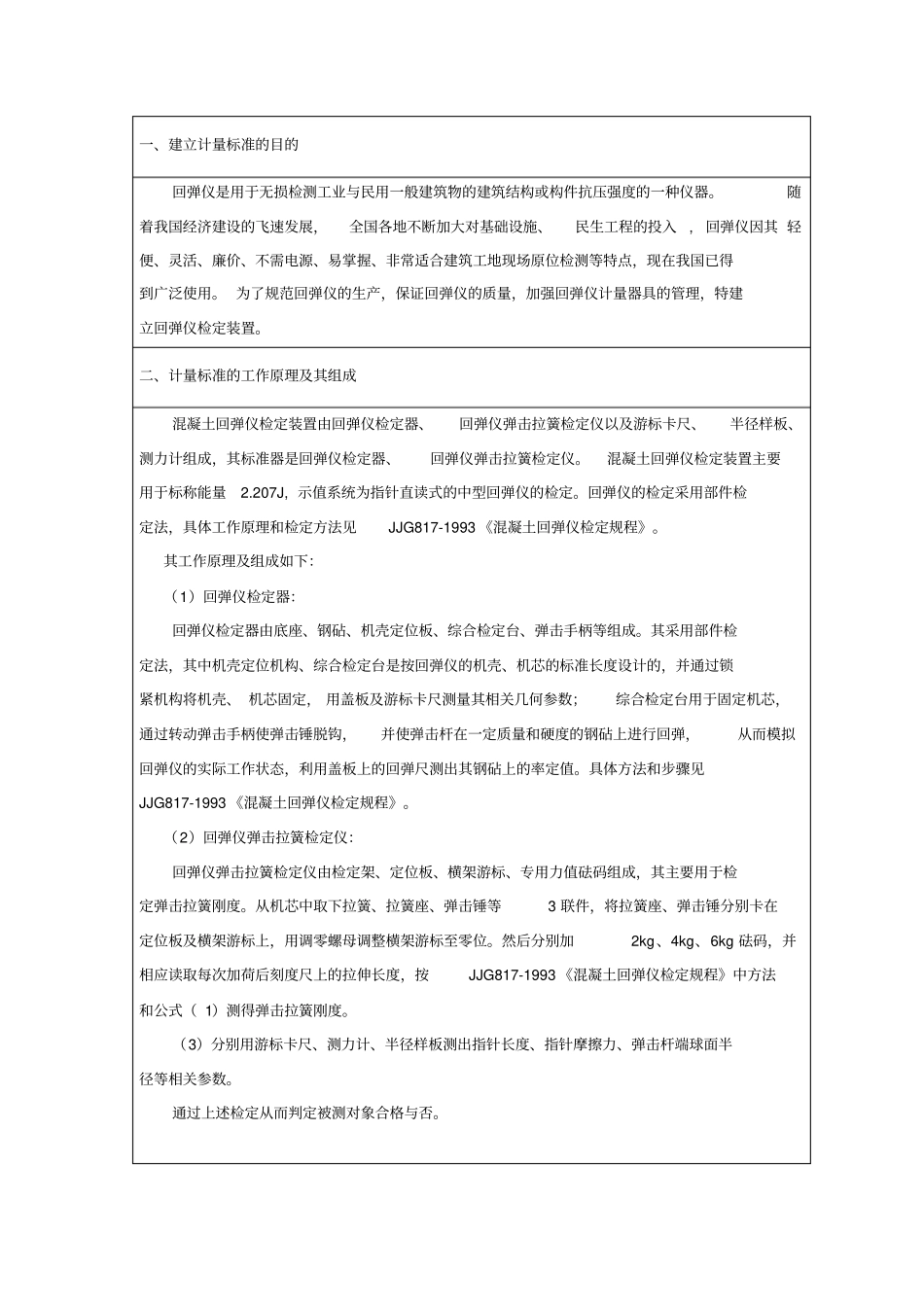

计量标准技术报告回弹仪检定装置讲解_第3页
3/13
计量标准技术报告计量标准名称回弹仪检定装置计量标准负责人建标单位名称(公章)填写日期目录一、建立计量标准的目的------------------------------------------------------------()二、计量标准的工作原理及其组成------------------------------------------------()三、计量标准器及主要配套设备---------------------------------------------------()四、计量标准的主要技术指标------------------------------------------------------()五、环境条件---------------------------------------------------------------------------()六、计量标准的量值溯源和传递框图---------------------------------------------()七、计量标准的重复性试验---------------------------------------------------------()八、计量标准的稳定性考核---------------------------------------------------------()九、检定或校准的测量不确定度评定---------------------------------------------()十、检定或校准结果的验证---------------------------------------------------------()十一、结论------------------------------------------------------------------------------()十二、附加说明------------------------------------------------------------------------()一、建立计量标准的目的回弹仪是用于无损检测工业与民用一般建筑物的建筑结构或构件抗压强度的一种仪器。随着我国经济建设的飞速发展,全国各地不断加大对基础设施、民生工程的投入,回弹仪因其轻便、灵活、廉价、不需电源、易掌握、非常适合建筑工地现场原位检测等特点,现在我国已得到广泛使用。为了规范回弹仪的生产,保证回弹仪的质量,加强回弹仪计量器具的管理,特建立回弹仪检定装置。二、计量标准的工作原理及其组成混凝土回弹仪检定装置由回弹仪检定器、回弹仪弹击拉簧检定仪以及游标卡尺、半径样板、测力计组成,其标准器是回弹仪检定器、回弹仪弹击拉簧检定仪。混凝土回弹仪检定装置主要用于标称能量2.207J,示值系统为指针直读式的中型回弹仪的检定。回弹仪的检定采用部件检定法,具体工作原理和检定方法见JJG817-1993《混凝土回弹仪检定规程》。其工作原理及组成如下:(1)回弹仪检定器:回弹仪检定器由底座、钢砧、机壳定位板、综合检定台、弹击手柄等组成。其采用部件检定法,其中机壳定位机构、综合检定台是按回弹仪的机壳、机芯的标准长度设计的,并通过锁紧机构将机壳、机芯固定,用盖板及游标卡尺测量其相关几何参数;综合检定台用于固定机芯,通过转动弹击手柄使弹击锤脱钩,并使弹击杆在一定质量和硬度的钢砧上进行回弹,从而模拟回弹仪的实际工作状态,利用盖板上的回弹尺测出其钢砧上的率定值。具体方法和步骤见JJG817-1993《混凝土回弹仪检定规程》。(2)回弹仪弹击拉簧检定仪:回弹仪弹击拉簧检定仪由检定架、定位板、横架游标、专用力值砝码组成,其主要用于检定弹击拉簧刚度。从机芯中取下拉簧、拉簧座、弹击锤等3联件,将拉簧座、弹击锤分别卡在定位板及横架游标上,用调零螺母调整横架游标至零位。然后分别加2kg、4kg、6kg砝码,并相应读取每次加荷后刻度尺上的拉伸长度,按JJG817-1993《混凝土回弹仪检定规程》中方法和公式(1)测得弹击拉簧刚度。(3)分别用游标卡尺、测力计、半径样板测出指针长度、指针摩擦力、弹击杆端球面半径等相关参数。通过上述检定从而判定被测对象合格与否。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔回弹仪检定器ZCI冲击能量:2.207J率定值:1.2(K=2)山东省乐陵市回弹仪厂007本院一年回弹仪弹击拉簧检定仪ZCI拉簧刚度:(655~5000)N/mU=1.2N/m(K=2)山东省乐陵市回弹仪厂007本院一年主要配套设备游标卡尺/(0~150)mm±0.02mm天津市量具厂054951本院一年半径样板/(24~26)mm±0.1mm山东省乐陵市回弹仪厂本院一年测力计/(0~1)N±0.02N绥化高新电务器材厂20060721本院一年四、计量标准的主要技术指标名称不确定度或准确度钢砧率定值1.2(k=2)弹...
