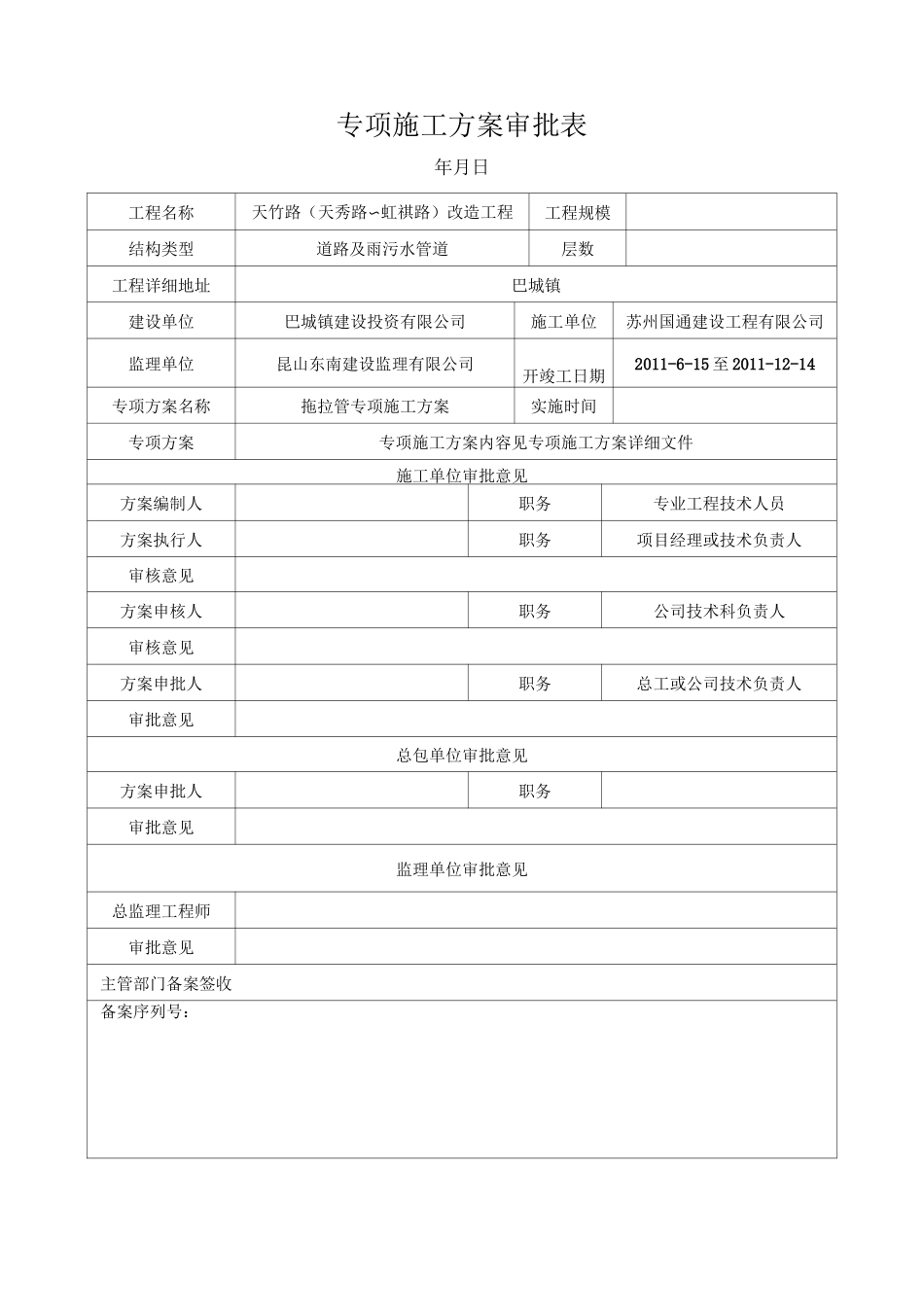

专项施工方案审批表年月日工程名称天竹路（天秀路〜虹祺路）改造工程工程规模结构类型道路及雨污水管道层数工程详细地址巴城镇建设单位巴城镇建设投资有限公司施工单位苏州国通建设工程有限公司监理单位昆山东南建设监理有限公司开竣工日期2011-6-15至2011-12-14专项方案名称拖拉管专项施工方案实施时间专项方案专项施工方案内容见专项施工方案详细文件施工单位审批意见方案编制人职务专业工程技术人员方案执行人职务项目经理或技术负责人审核意见方案申核人职务公司技术科负责人审核意见方案申批人职务总工或公司技术负责人审批意见总包单位审批意见方案申批人职务审批意见监理单位审批意见总监理工程师审批意见主管部门备案签收备案序列号：天竹路（天绣路~虹祺路）道路基层沥青面层及雨污水管道工程拖拉管施工方案苏州国通建设工程有限公司二o—年十月1、工程概况2、施工方法2.1PE管管材简介2.2非开挖定向牵引施工3、施工投入的主要物资、机具3.1定向钻机选择4、设备进场计划5、劳动力安排计划6、质量保证体系及措施6.1保证施工质量的措施7、工期进度安排及措施8、安全、文明施工保证措施8.1、安全施工措施8.2、文明施工措施1、工程概况：天竹路（天绣路—虹祺路）改造工程，工程起点位于天绣路老桥南侧，终点位于虹祺路交叉口。本项目全长为1.296Km,道路红线宽16m。全线铺设管道长约3675m,最大管径为DN1200。2、施工方法：本工程施工管线长度约3675m，在施工范围中将遇到过路管线等障碍。按业主要求,遇到如上建筑或地下管线,将采取非开挖形式进行施工,以保证道路畅通,居民生活不受干扰。2.1、PE管管材简介：PE材料因其防腐蚀性好、流体阻力小、化学性能稳定等特性,具有广泛的应用范围。目前主要应用于饮用水、工艺水、废液、天然气等介质。2.2、非开挖定向牵引：定向钻牵引施工又称导向钻进施工,是非开挖敷设地下管线技术的一种,其主要工艺流程为:施工准备f导向孔施工f反拉扩孔、成孔f牵引管道f砌检查井f验收f清场。2.2.1、管道检查PE管抗外压能力强（能承受较大拉力）、柔韧性好（能较好地适应沉降，抗震能力强）、单位质量轻（在牵引过程中可减小与孔壁的摩擦力）,非常适合牵引施工。为确保工程质量，管道材料必须满足各项设计要求，主要有:①管道内壁光滑平整，管身没有裂缝，管口无破损、裂口或变形等缺陷;②管道的端面应平整（与管的轴线垂直），轴向不得有明显的弯曲，管道插口外径、承口内径的尺寸及圆度应满足要求;③管材内压强度及刚度应满足设计要求;2.2.2、导向孔轨迹设计弧形导向孔轨迹（见图）由两部分组成:造斜段和直线段。造斜段是钻杆进入敷管深度的过渡段，直线段是管道穿越障碍物的敷设段。检査井（回扩和回（h）、造斜段曲率半径（R、R2）等参数，其中R1由钻杆最小曲率半径（Rd）和敷管1深度（h）决定，根据经验R±1000d（d为钻杆直径,50mm）;R由所敷管的弯曲半径d2决定。2.2.3、分段牵引施工要点：工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计规范要求，当敷设长度过大或受场地等外界因素影响时牵引机械不足以一次完成拖管工作，这时需要采取分段牵引施工（见图2）°AB段的导向孔打通以后先用E200的回扩头回扩一次，然后把回扩头推至AB段中点0;在0点挖坑（2mX4mX6m）,换上钻头沿曲线钻进至M点出土，顺次回扩拖管，完成AO段管道的敷设;后退23m以点N作为入土点沿曲线钻进至0点（确保达到预定深度），然后换上回扩头顺着2.2.4、工作坑施工：每段牵引需要挖掘2个工作坑，即入口工作坑和出口工作坑,均采用机械挖掘、密扣钢板桩支护。入口工作坑用于检测钻杆的钻进角度和旋转扭动等工作状态，一般在钻机前面6〜10m处挖掘，尺寸为1.5mX6m，挖深由地面渐变到预定深度。施工工序为:破除路面f打钢板桩支护f挖土f清运余泥f工作坑围蔽。要注意的是人工挖泥过程不要损坏人行道下的管线。出口工作坑是回拖时提供排水管入洞的工作坑，其尺寸和施工方法与入口工作坑相同。2.2.5、钻进技术方案：导向钻机的主要部件有轮式钻机、操作系统、动力站、液压系统、钻头、钻杆等,按照安装使用规范进行安装。钻机运到现场后须先锚固稳定,并根据预先设计的钻机倾...
