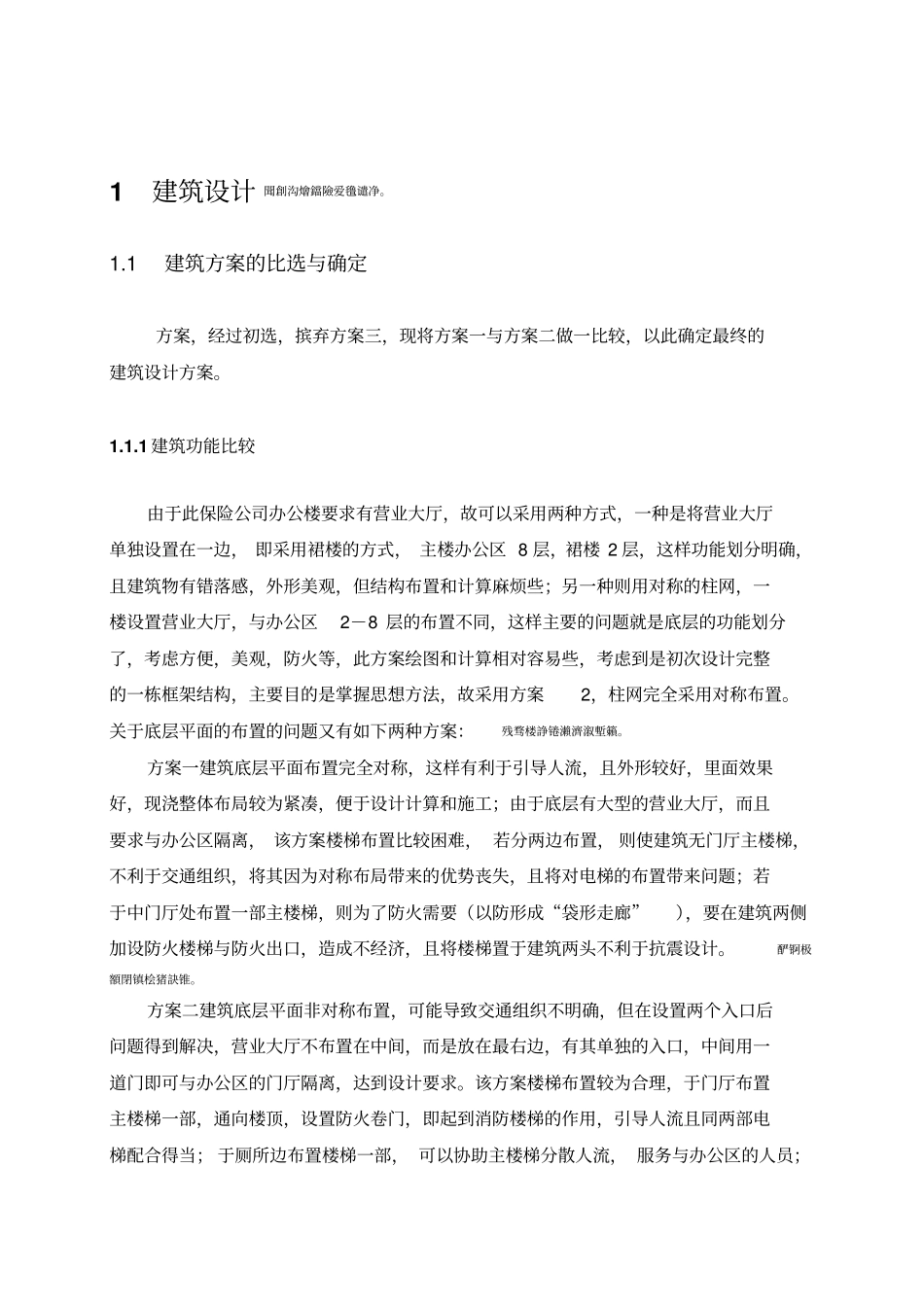

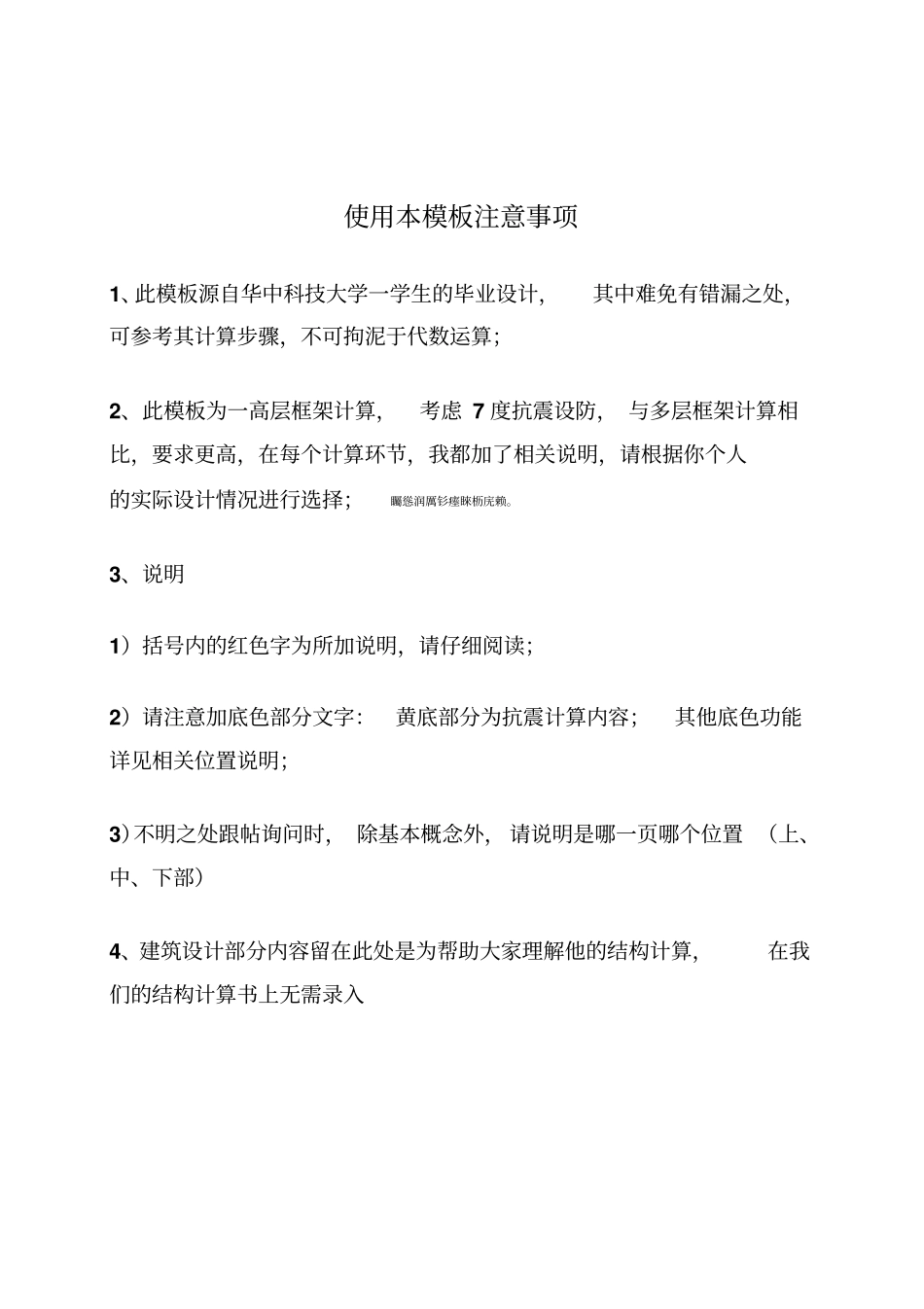

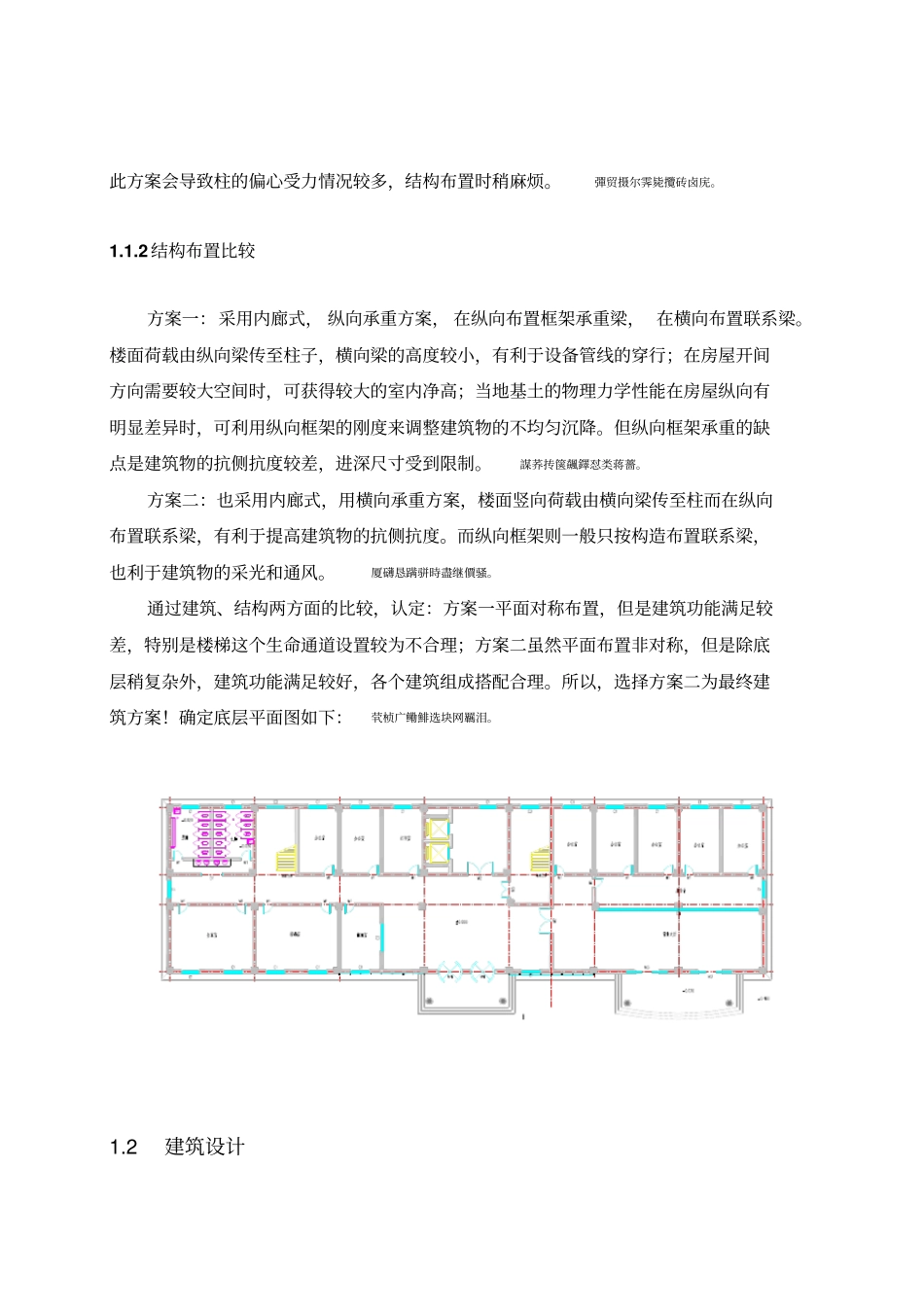

使用本模板注意事项1、此模板源自华中科技大学一学生的毕业设计，其中难免有错漏之处，可参考其计算步骤，不可拘泥于代数运算；2、此模板为一高层框架计算，考虑7度抗震设防，与多层框架计算相比，要求更高，在每个计算环节，我都加了相关说明，请根据你个人的实际设计情况进行选择；矚慫润厲钐瘗睞枥庑赖。3、说明1）括号内的红色字为所加说明，请仔细阅读；2）请注意加底色部分文字：黄底部分为抗震计算内容；其他底色功能详见相关位置说明；3）不明之处跟帖询问时，除基本概念外，请说明是哪一页哪个位置（上、中、下部）4、建筑设计部分内容留在此处是为帮助大家理解他的结构计算，在我们的结构计算书上无需录入1建筑设计聞創沟燴鐺險爱氇谴净。1.1建筑方案的比选与确定方案，经过初选，摈弃方案三，现将方案一与方案二做一比较，以此确定最终的建筑设计方案。1.1.1建筑功能比较由于此保险公司办公楼要求有营业大厅，故可以采用两种方式，一种是将营业大厅单独设置在一边，即采用裙楼的方式，主楼办公区8层，裙楼2层，这样功能划分明确，且建筑物有错落感，外形美观，但结构布置和计算麻烦些；另一种则用对称的柱网，一楼设置营业大厅，与办公区2－8层的布置不同，这样主要的问题就是底层的功能划分了，考虑方便，美观，防火等，此方案绘图和计算相对容易些，考虑到是初次设计完整的一栋框架结构，主要目的是掌握思想方法，故采用方案2，柱网完全采用对称布置。关于底层平面的布置的问题又有如下两种方案：残骛楼諍锩瀨濟溆塹籟。方案一建筑底层平面布置完全对称，这样有利于引导人流，且外形较好，里面效果好，现浇整体布局较为紧凑，便于设计计算和施工；由于底层有大型的营业大厅，而且要求与办公区隔离，该方案楼梯布置比较困难，若分两边布置，则使建筑无门厅主楼梯，不利于交通组织，将其因为对称布局带来的优势丧失，且将对电梯的布置带来问题；若于中门厅处布置一部主楼梯，则为了防火需要（以防形成“袋形走廊”），要在建筑两侧加设防火楼梯与防火出口，造成不经济，且将楼梯置于建筑两头不利于抗震设计。酽锕极額閉镇桧猪訣锥。方案二建筑底层平面非对称布置，可能导致交通组织不明确，但在设置两个入口后问题得到解决，营业大厅不布置在中间，而是放在最右边，有其单独的入口，中间用一道门即可与办公区的门厅隔离，达到设计要求。该方案楼梯布置较为合理，于门厅布置主楼梯一部，通向楼顶，设置防火卷门，即起到消防楼梯的作用，引导人流且同两部电梯配合得当；于厕所边布置楼梯一部，可以协助主楼梯分散人流，服务与办公区的人员；此方案会导致柱的偏心受力情况较多，结构布置时稍麻烦。彈贸摄尔霁毙攬砖卤庑。1.1.2结构布置比较方案一：采用内廊式，纵向承重方案，在纵向布置框架承重梁，在横向布置联系梁。楼面荷载由纵向梁传至柱子，横向梁的高度较小，有利于设备管线的穿行；在房屋开间方向需要较大空间时，可获得较大的室内净高；当地基土的物理力学性能在房屋纵向有明显差异时，可利用纵向框架的刚度来调整建筑物的不均匀沉降。但纵向框架承重的缺点是建筑物的抗侧抗度较差，进深尺寸受到限制。謀荞抟箧飆鐸怼类蒋薔。方案二：也采用内廊式，用横向承重方案，楼面竖向荷载由横向梁传至柱而在纵向布置联系梁，有利于提高建筑物的抗侧抗度。而纵向框架则一般只按构造布置联系梁，也利于建筑物的采光和通风。厦礴恳蹒骈時盡继價骚。通过建筑、结构两方面的比较，认定：方案一平面对称布置，但是建筑功能满足较差，特别是楼梯这个生命通道设置较为不合理；方案二虽然平面布置非对称，但是除底层稍复杂外，建筑功能满足较好，各个建筑组成搭配合理。所以，选择方案二为最终建筑方案！确定底层平面图如下：茕桢广鳓鯡选块网羈泪。1.2建筑设计1.2.1建筑平面设计建筑平面设计主要应考虑建筑物的功能要求，力求建筑物的美观大方，同时兼顾结构平面布置尽量规则合理和抗震要求，以便于结构设计。综合考虑建筑和结构设计的要求，初步拟定内廊式平面框架形式。对于平面布置作如下几点说明：鹅娅尽損鹌惨歷茏鴛賴。1、为了满足不同类型的房间对使用面积的要求，同时考虑...
