试论采暖系统施工工艺VIP免费

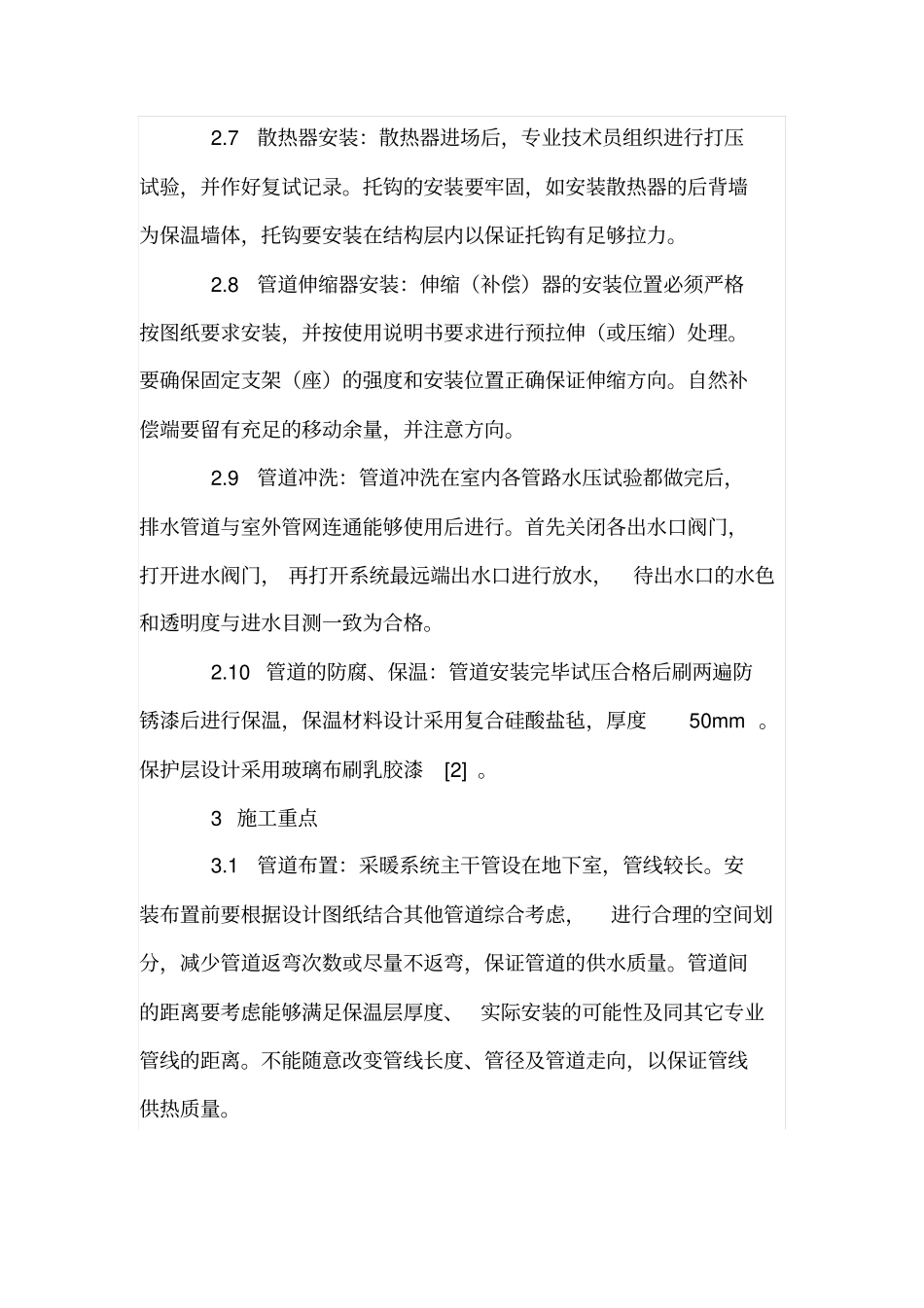

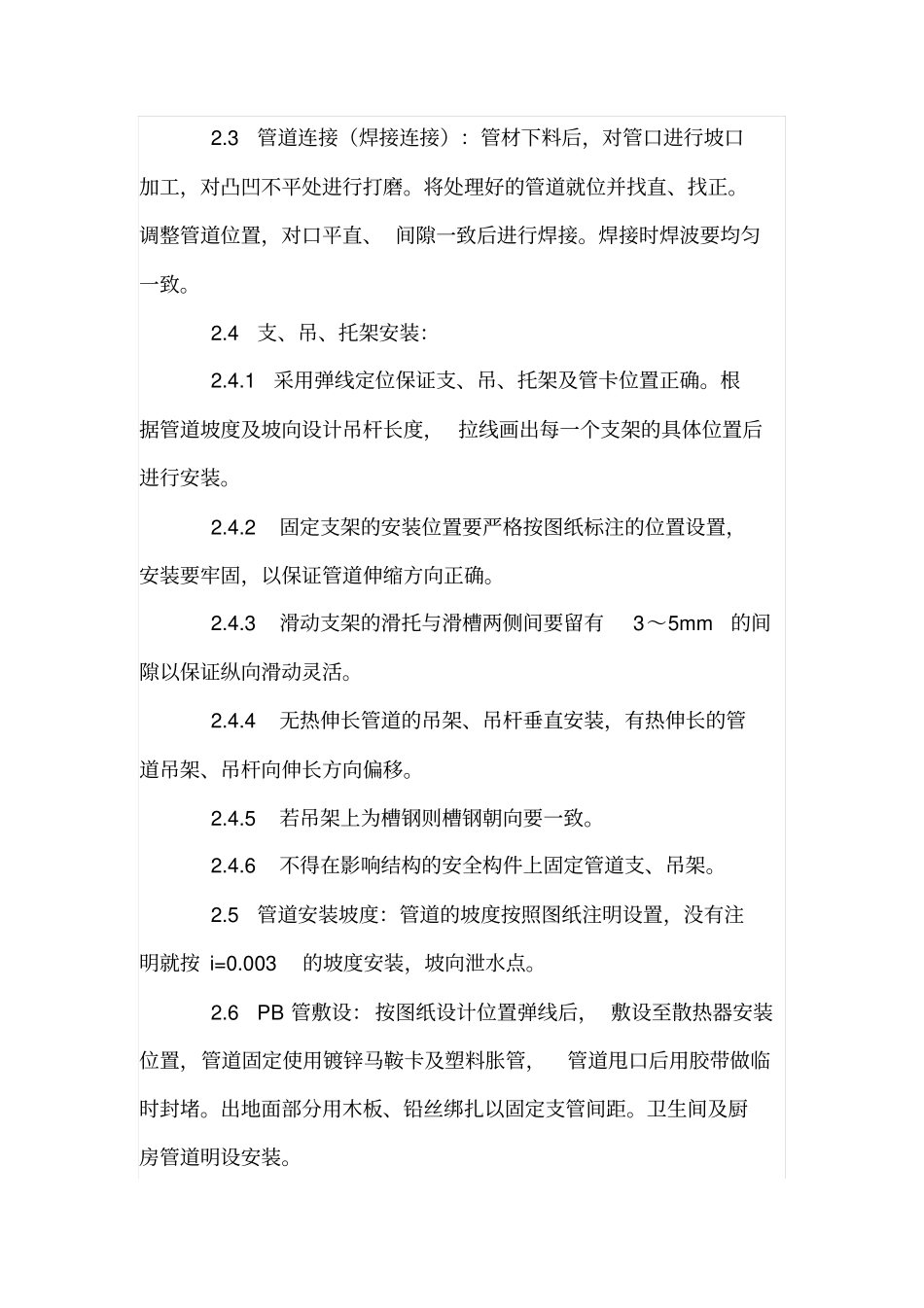

试论采暖系统施工工艺【摘要】介绍了采暖系统的施工流程，并依次介绍了施工各工序的施工方法，重点研究了施工中的注意事项及质量管理措施。工程实际表明，重视图纸规范的要求，重视构件的质量把关，提高工序的质量防控措施，可以有效确保采暖系统工程的安全质量。【关键词】采暖工程；施工；工艺；质量措施采暖系统作为建筑工程的一部分，对人民的冬季生活起着至关重要的作用，决定着低温时的生活质量，因此确保采暖系统的正常运行至关重要。所以必须重视施工工艺，重视施工质量，才能确保采暖系统的有效运行。1施工流程地下室干管安装→管道立管安装→管道伸缩器安装→散热器安装→支管安装→管道严密性试验→管道冲洗→防腐→保温→调试2施工方法2.1管道连接（螺纹连接）：套丝采用自动套丝机，加工的螺纹与管件安装有3～4扣的装配余量。加工的管螺纹应无断丝，乱丝，且光滑无毛刺。加工后进行防腐、密封处理。镀锌层破坏部分刷防锈漆一遍再刷面漆两遍。2.2管道连接（法兰连接）：法兰连接使用橡胶石棉垫，安装时衬垫要居中，其外边缘接近螺栓孔为宜。连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2[1]。2.3管道连接（焊接连接）：管材下料后，对管口进行坡口加工，对凸凹不平处进行打磨。将处理好的管道就位并找直、找正。调整管道位置，对口平直、间隙一致后进行焊接。焊接时焊波要均匀一致。2.4支、吊、托架安装：2.4.1采用弹线定位保证支、吊、托架及管卡位置正确。根据管道坡度及坡向设计吊杆长度，拉线画出每一个支架的具体位置后进行安装。2.4.2固定支架的安装位置要严格按图纸标注的位置设置，安装要牢固，以保证管道伸缩方向正确。2.4.3滑动支架的滑托与滑槽两侧间要留有3～5mm的间隙以保证纵向滑动灵活。2.4.4无热伸长管道的吊架、吊杆垂直安装，有热伸长的管道吊架、吊杆向伸长方向偏移。2.4.5若吊架上为槽钢则槽钢朝向要一致。2.4.6不得在影响结构的安全构件上固定管道支、吊架。2.5管道安装坡度：管道的坡度按照图纸注明设置，没有注明就按i=0.003的坡度安装，坡向泄水点。2.6PB管敷设：按图纸设计位置弹线后，敷设至散热器安装位置，管道固定使用镀锌马鞍卡及塑料胀管，管道甩口后用胶带做临时封堵。出地面部分用木板、铅丝绑扎以固定支管间距。卫生间及厨房管道明设安装。2.7散热器安装：散热器进场后，专业技术员组织进行打压试验，并作好复试记录。托钩的安装要牢固，如安装散热器的后背墙为保温墙体，托钩要安装在结构层内以保证托钩有足够拉力。2.8管道伸缩器安装：伸缩（补偿）器的安装位置必须严格按图纸要求安装，并按使用说明书要求进行预拉伸（或压缩）处理。要确保固定支架（座）的强度和安装位置正确保证伸缩方向。自然补偿端要留有充足的移动余量，并注意方向。2.9管道冲洗：管道冲洗在室内各管路水压试验都做完后，排水管道与室外管网连通能够使用后进行。首先关闭各出水口阀门，打开进水阀门，再打开系统最远端出水口进行放水，待出水口的水色和透明度与进水目测一致为合格。2.10管道的防腐、保温：管道安装完毕试压合格后刷两遍防锈漆后进行保温，保温材料设计采用复合硅酸盐毡，厚度50mm。保护层设计采用玻璃布刷乳胶漆[2]。3施工重点3.1管道布置：采暖系统主干管设在地下室，管线较长。安装布置前要根据设计图纸结合其他管道综合考虑，进行合理的空间划分，减少管道返弯次数或尽量不返弯，保证管道的供水质量。管道间的距离要考虑能够满足保温层厚度、实际安装的可能性及同其它专业管线的距离。不能随意改变管线长度、管径及管道走向，以保证管线供热质量。3.2管道安装：在进行管道安装时要注意，小管径管道同大管径管道连接时要考虑管道伸缩的要求，不能用丁字型连接，要采用羊角弯。支管同立管的焊接要防止出现支管插入立管内焊接的错误连接方式。管道采用煨弯时，弯曲半径为R=2～4D（D为管外径），DN≥100可使用冲压弯头，冲压弯头的外径要与管道的外径匹配。管道变径要使用偏心大小头。3.3配件安装：阀门安装前要做好强度及严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少...
