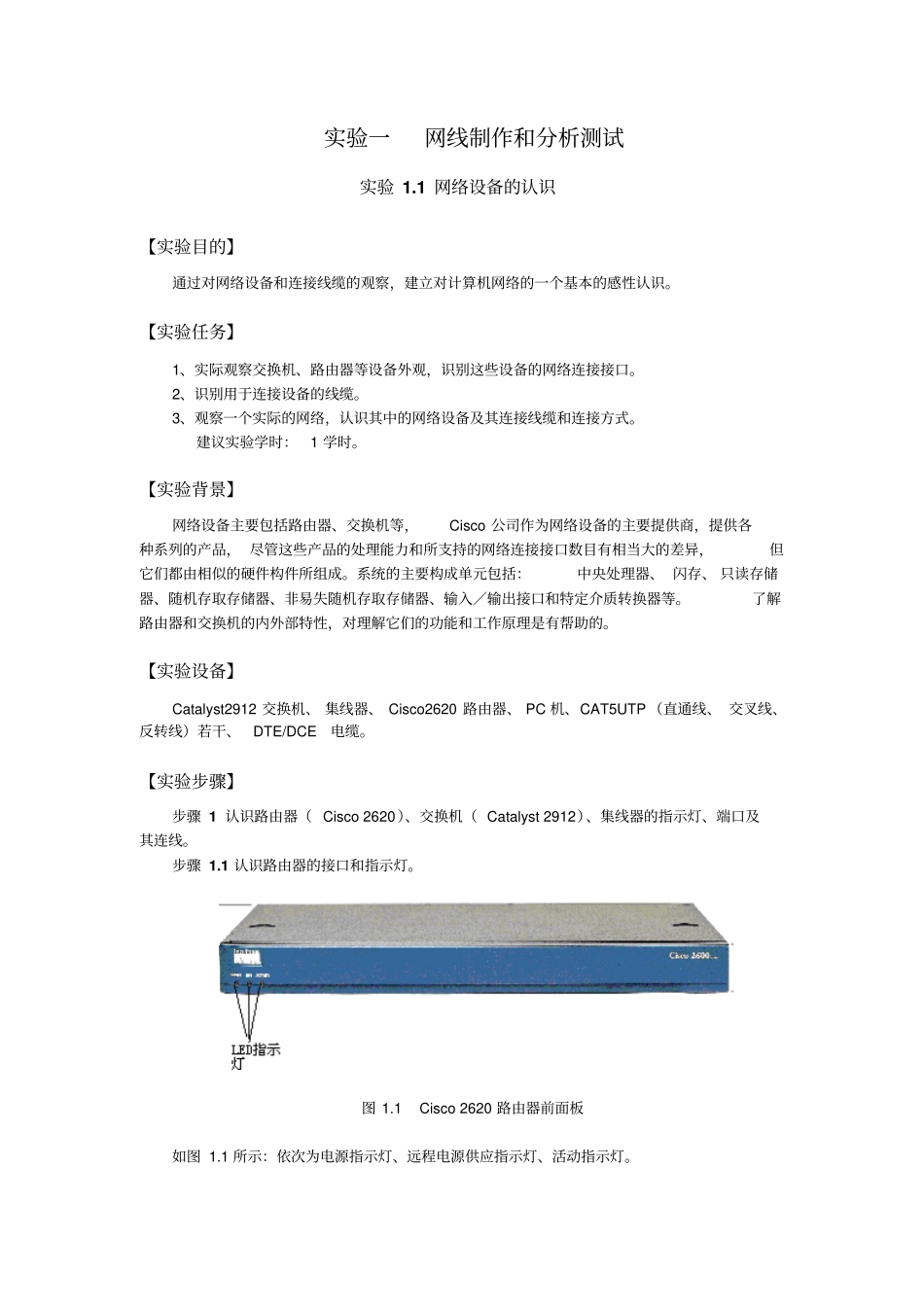

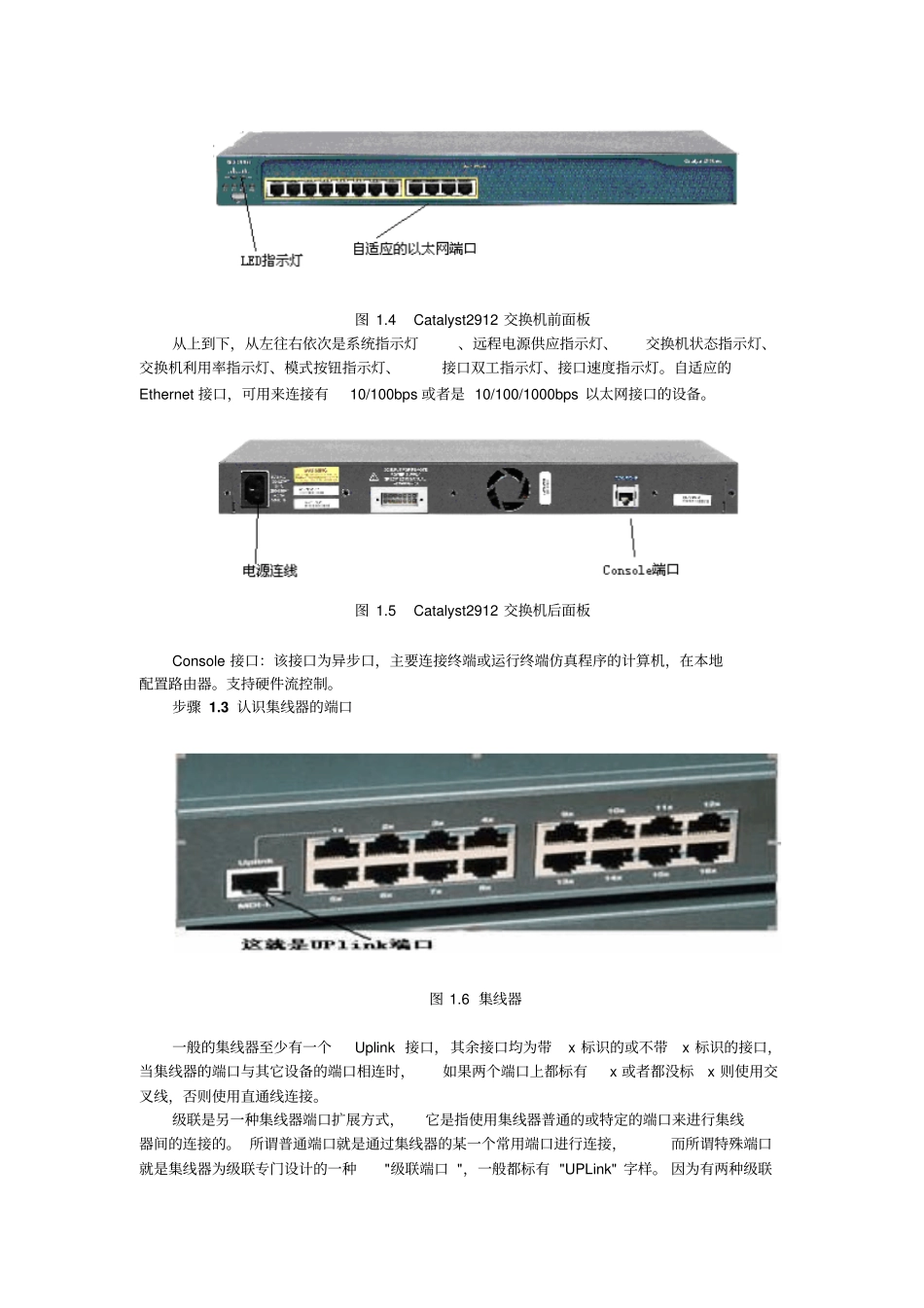

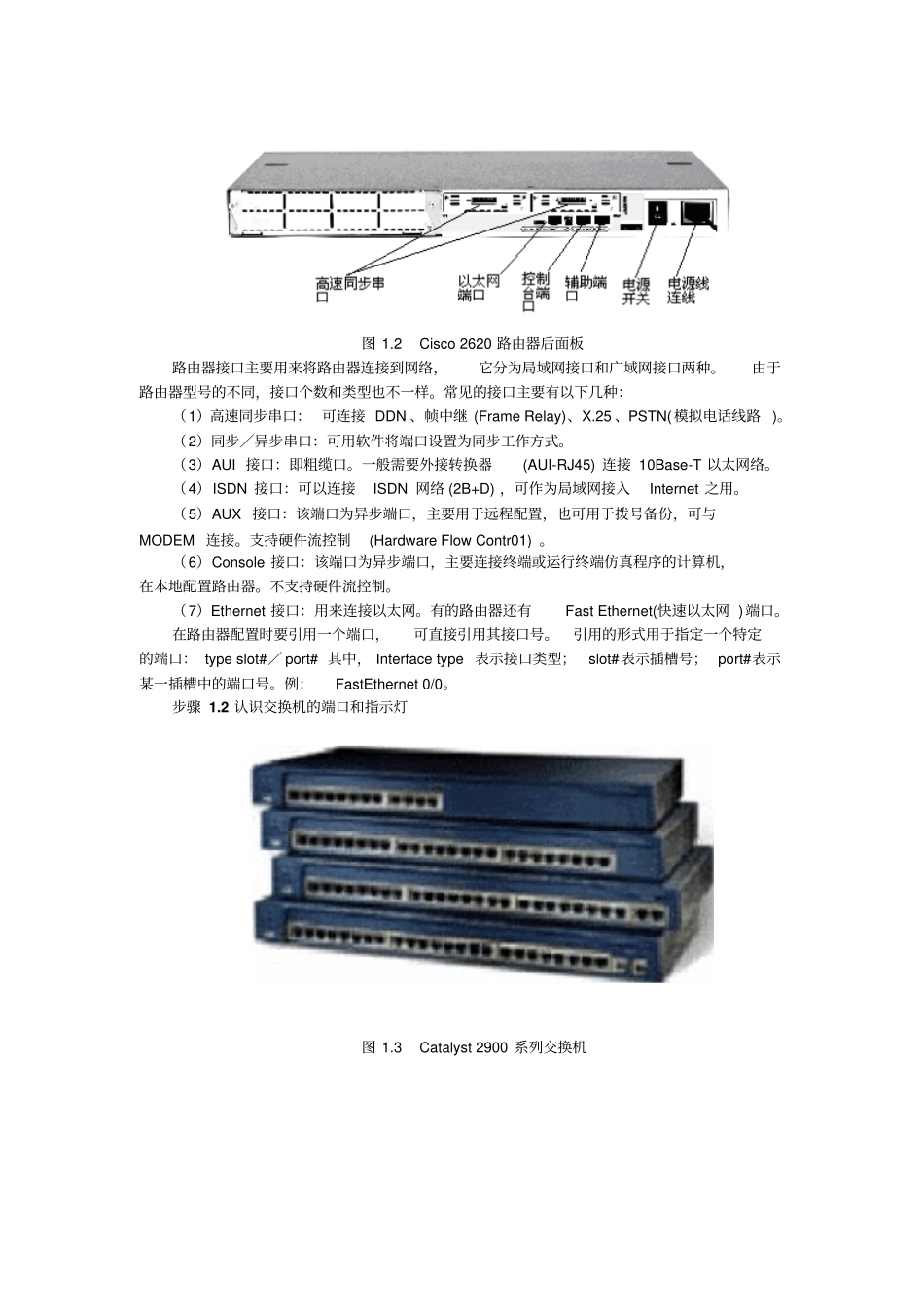

实验一网线制作和分析测试实验1.1网络设备的认识【实验目的】通过对网络设备和连接线缆的观察，建立对计算机网络的一个基本的感性认识。【实验任务】1、实际观察交换机、路由器等设备外观，识别这些设备的网络连接接口。2、识别用于连接设备的线缆。3、观察一个实际的网络，认识其中的网络设备及其连接线缆和连接方式。建议实验学时：1学时。【实验背景】网络设备主要包括路由器、交换机等，Cisco公司作为网络设备的主要提供商，提供各种系列的产品，尽管这些产品的处理能力和所支持的网络连接接口数目有相当大的差异，但它们都由相似的硬件构件所组成。系统的主要构成单元包括：中央处理器、闪存、只读存储器、随机存取存储器、非易失随机存取存储器、输入／输出接口和特定介质转换器等。了解路由器和交换机的内外部特性，对理解它们的功能和工作原理是有帮助的。【实验设备】Catalyst2912交换机、集线器、Cisco2620路由器、PC机、CAT5UTP（直通线、交叉线、反转线）若干、DTE/DCE电缆。【实验步骤】步骤1认识路由器（Cisco2620）、交换机（Catalyst2912）、集线器的指示灯、端口及其连线。步骤1.1认识路由器的接口和指示灯。图1.1Cisco2620路由器前面板如图1.1所示：依次为电源指示灯、远程电源供应指示灯、活动指示灯。图1.2Cisco2620路由器后面板路由器接口主要用来将路由器连接到网络，它分为局域网接口和广域网接口两种。由于路由器型号的不同，接口个数和类型也不一样。常见的接口主要有以下几种：（1）高速同步串口：可连接DDN、帧中继(FrameRelay)、X.25、PSTN(模拟电话线路)。（2）同步／异步串口：可用软件将端口设置为同步工作方式。（3）AUI接口：即粗缆口。一般需要外接转换器(AUI-RJ45)连接10Base-T以太网络。（4）ISDN接口：可以连接ISDN网络(2B+D)，可作为局域网接入Internet之用。（5）AUX接口：该端口为异步端口，主要用于远程配置，也可用于拨号备份，可与MODEM连接。支持硬件流控制(HardwareFlowContr01)。（6）Console接口：该端口为异步端口，主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。不支持硬件流控制。（7）Ethernet接口：用来连接以太网。有的路由器还有FastEthernet(快速以太网)端口。在路由器配置时要引用一个端口，可直接引用其接口号。引用的形式用于指定一个特定的端口：typeslot#／port#其中，Interfacetype表示接口类型；slot#表示插槽号；port#表示某一插槽中的端口号。例：FastEthernet0/0。步骤1.2认识交换机的端口和指示灯图1.3Catalyst2900系列交换机图1.4Catalyst2912交换机前面板从上到下，从左往右依次是系统指示灯、远程电源供应指示灯、交换机状态指示灯、交换机利用率指示灯、模式按钮指示灯、接口双工指示灯、接口速度指示灯。自适应的Ethernet接口，可用来连接有10/100bps或者是10/100/1000bps以太网接口的设备。图1.5Catalyst2912交换机后面板Console接口：该接口为异步口，主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。支持硬件流控制。步骤1.3认识集线器的端口图1.6集线器一般的集线器至少有一个Uplink接口，其余接口均为带x标识的或不带x标识的接口，当集线器的端口与其它设备的端口相连时，如果两个端口上都标有x或者都没标x则使用交叉线，否则使用直通线连接。级联是另一种集线器端口扩展方式，它是指使用集线器普通的或特定的端口来进行集线器间的连接的。所谓普通端口就是通过集线器的某一个常用端口进行连接，而所谓特殊端口就是集线器为级联专门设计的一种"级联端口"，一般都标有"UPLink"字样。因为有两种级联方式，所以事实上所有的集线器都能够进行级联。下面来分别看看这两种级联方式。（1）利用直通的双绞线将Uplink端口连接至其他集线器上除"Uplink端口"外的任意端口。（2）通过集线器的普通端口进行级联不过要注意的是这时所用的连接双绞线要用交叉线了。图1.7集线器级联方式（1）交叉连接的方法就是一端的第1-3与2-6脚下对调，连接如下图所示。图1.8集线器级联方式（2）步骤2认识各种线缆步骤2.1认识直通线、交叉线图1.9做好接头的双绞线直通双绞线的线序遵循EIA-568B标准，按...
