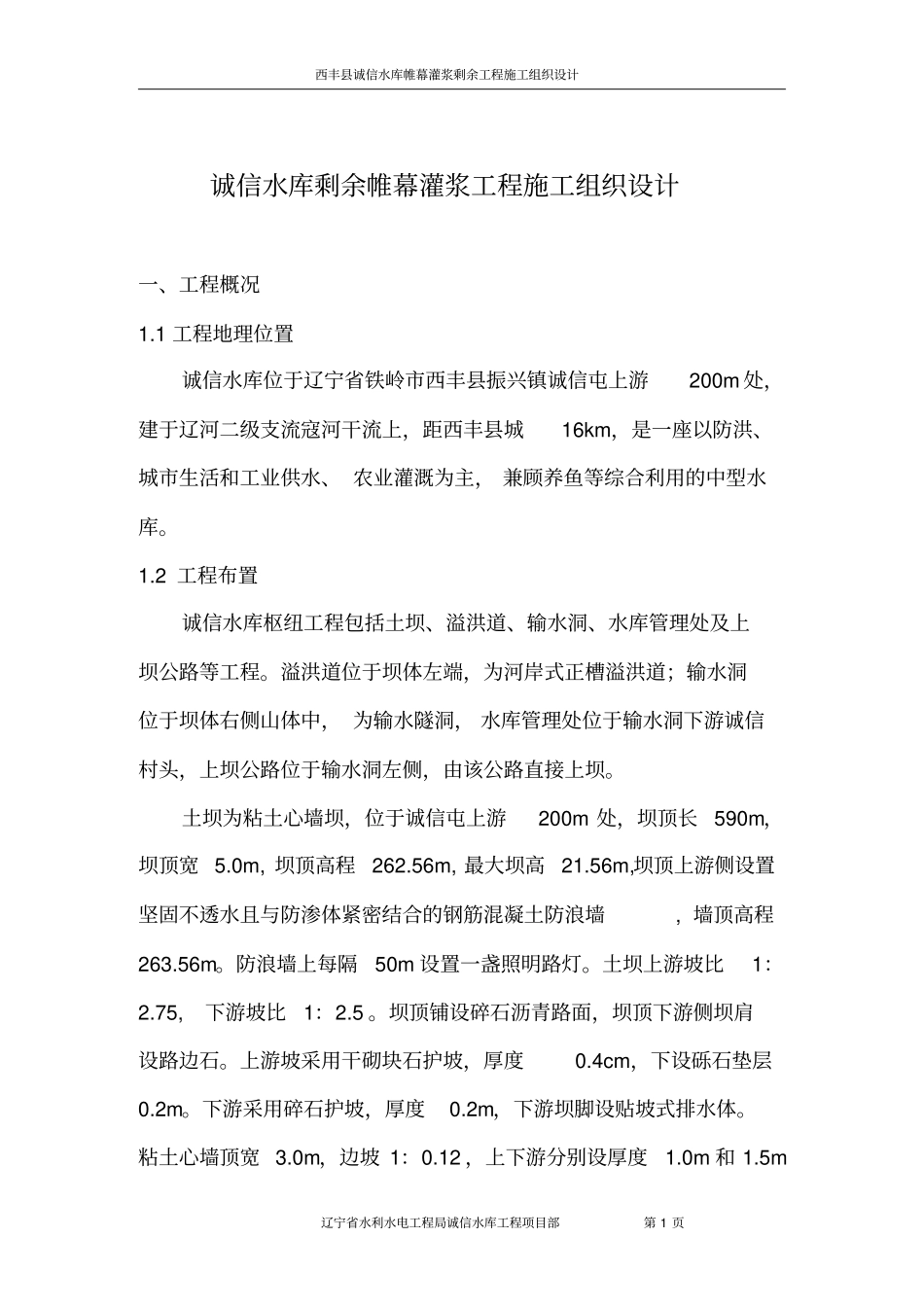

西丰县诚信水库帷幕灌浆剩余工程施工组织设计辽宁省水利水电工程局诚信水库工程项目部第1页诚信水库剩余帷幕灌浆工程施工组织设计一、工程概况1.1工程地理位置诚信水库位于辽宁省铁岭市西丰县振兴镇诚信屯上游200m处，建于辽河二级支流寇河干流上，距西丰县城16km，是一座以防洪、城市生活和工业供水、农业灌溉为主，兼顾养鱼等综合利用的中型水库。1.2工程布置诚信水库枢纽工程包括土坝、溢洪道、输水洞、水库管理处及上坝公路等工程。溢洪道位于坝体左端，为河岸式正槽溢洪道；输水洞位于坝体右侧山体中，为输水隧洞，水库管理处位于输水洞下游诚信村头，上坝公路位于输水洞左侧，由该公路直接上坝。土坝为粘土心墙坝，位于诚信屯上游200m处，坝顶长590m，坝顶宽5.0m,坝顶高程262.56m,最大坝高21.56m,坝顶上游侧设置坚固不透水且与防渗体紧密结合的钢筋混凝土防浪墙,墙顶高程263.56m。防浪墙上每隔50m设置一盏照明路灯。土坝上游坡比1：2.75,下游坡比1：2.5。坝顶铺设碎石沥青路面，坝顶下游侧坝肩设路边石。上游坡采用干砌块石护坡，厚度0.4cm，下设砾石垫层0.2m。下游采用碎石护坡，厚度0.2m，下游坝脚设贴坡式排水体。粘土心墙顶宽3.0m，边坡1：0.12，上下游分别设厚度1.0m和1.5m西丰县诚信水库帷幕灌浆剩余工程施工组织设计辽宁省水利水电工程局诚信水库工程项目部第2页的反滤料，心墙顶高程261.0m，底建基面为强风化岩面下挖1.0m。溢洪道左侧设置40m长钢筋混凝土插入墙与山体相连，右侧设置钢筋混凝土插入墙伸入土坝粘土心墙中。1．3本工程执行的施工标准及质量要求本工程执行《水工建筑物水泥灌浆施工规范》SL-94的要求。防渗标准：透水率＜5Lu灌浆采用纯水泥浆灌注，水泥标号不小于P.O32.5。二、诚信水库剩余帷幕灌浆工程量(合同内)序号项目名称单位数量备注1钻孔米4200混凝土米200合同内基岩米4000合同内2基岩帷幕灌浆米4000合同内三、主要施工机和人员配备：1、拟投入SGZ-ⅢA型地质回转钻机6台，采用金刚石钻头进行帷幕灌浆钻孔。选取经验丰富的机钻手12名两班制作业另配备班长6名进行现场生产指挥工作。2、拟投入SGB6-10X型往复式灌浆泵3台，灌浆自动记录仪进行帷幕灌浆施工作业。选取经验丰富的纪录员6名两班制进行纪录仪操作。3、拟投入LJ-200高速搅拌机3台分散制浆、UB4型砂浆泵供西丰县诚信水库帷幕灌浆剩余工程施工组织设计辽宁省水利水电工程局诚信水库工程项目部第3页浆。每制浆站配备施工人员6名两班制施工。4、建立现场值班室，配备2名技术人员2班制保证现场随时进行质量监督及技术指导，并全力配合监理部门工作。四、施工工期计划：根据工程地质条件、设计工程量、我单位生产效率及技术文件要求。组建两钻一灌施工机组3个，视工作面情况投入。帷幕灌浆造孔剩余工程量4000米，合同工期2006年4月9日—2006年8月30日内工期4个半月左右。为了确保工期的顺利完成，我方将按照项目部的统一安排制定了帷幕灌浆施工计划如下：1.生产准备阶段：2006年3月1日至3月31日。本阶段主要对西丰诚信水库基础帷幕灌浆工程的所需材料、机械设备等进行购买和准备，对有损坏的设备进行维修，对施工用的专业设备进行制作；对施工现场进行清理，机械设备布置到位；水、电、管路形成。2.工程主体施工阶段：2006年4月初至8月初。本阶段首先投入施工1队（两钻一灌机组）进行右岸0+570~0+620部位的帷幕灌浆。该部位工程量320米左右，计划工期至06年4月25日。4月中旬,在左岸溢流堰下帷幕灌浆大部完成且05年施工的帷幕灌浆部位工作面清理结束后,施工一队将分出一台钻机进行该部位灌浆检查孔施工。2006年4月末，我项目部将根据能得到的工作面数量等情况投入施工2队和施工3队。施工2队和3队的生产准备工作将在06年5月初完成,西丰县诚信水库帷幕灌浆剩余工程施工组织设计辽宁省水利水电工程局诚信水库工程项目部第4页各队月施工能力均可达到500米。三个施工队同时施工,则可保证出力为：5月份完成工程量1000米,6月份完成工程量1500米，7月份完成工程量1000米。全工程为帷幕灌浆基本孔计划7月底结束。同时，各施工面根据具体情况灵活布置，尽可能完成附近可以施工的灌浆检查孔。3.质量检查阶段...
