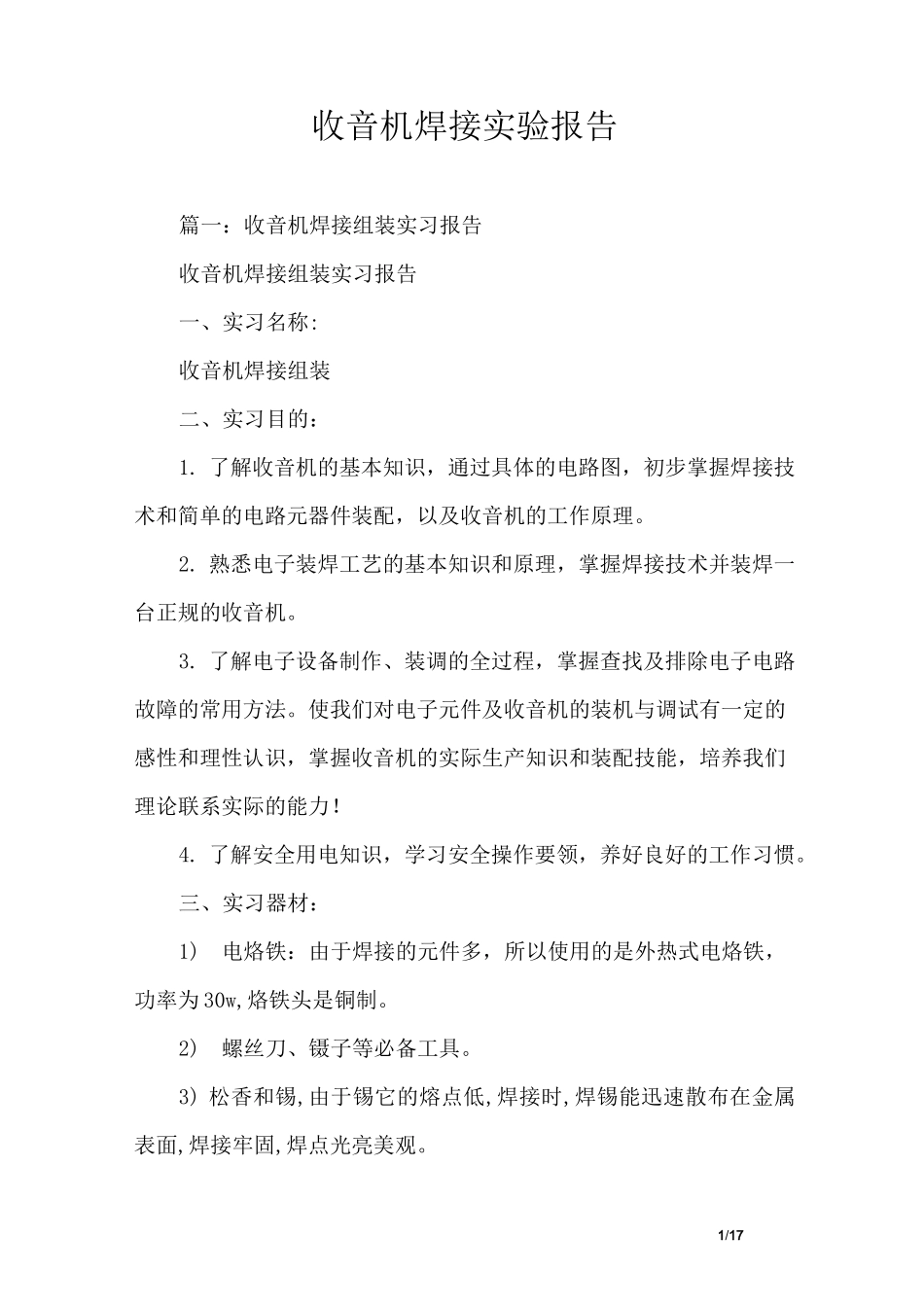

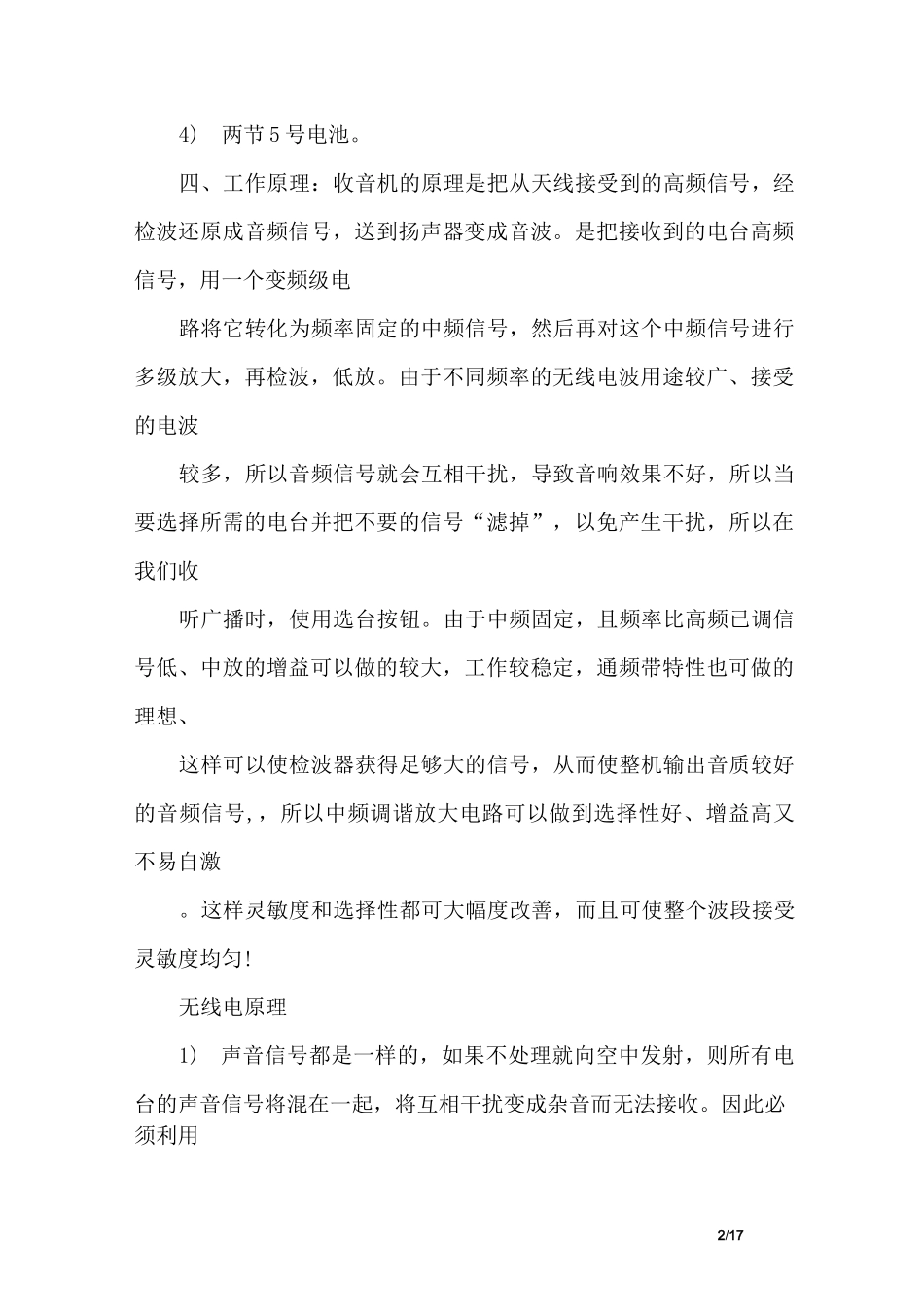

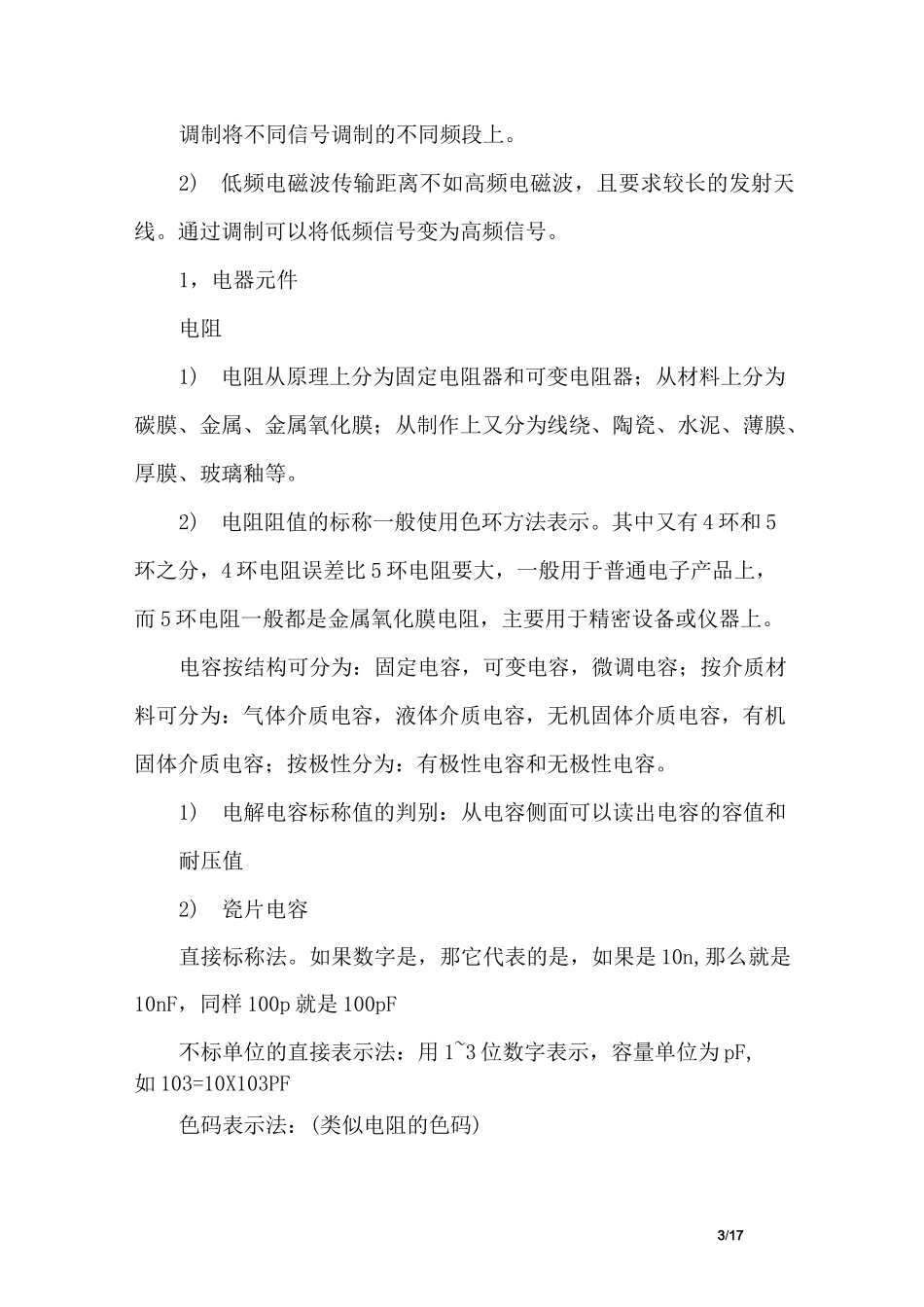

1/17收音机焊接实验报告篇一：收音机焊接组装实习报告收音机焊接组装实习报告一、实习名称:收音机焊接组装二、实习目的：1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术和简单的电路元器件装配，以及收音机的工作原理。2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。3.了解电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，掌握收音机的实际生产知识和装配技能，培养我们理论联系实际的能力！4.了解安全用电知识，学习安全操作要领，养好良好的工作习惯。三、实习器材：1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w,烙铁头是铜制。2)螺丝刀、镊子等必备工具。3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散布在金属表面,焊接牢固,焊点光亮美观。2/174)两节5号电池。四、工作原理：收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。由于中频固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀!无线电原理1)声音信号都是一样的，如果不处理就向空中发射，则所有电台的声音信号将混在一起，将互相干扰变成杂音而无法接收。因此必须利用3/17调制将不同信号调制的不同频段上。2)低频电磁波传输距离不如高频电磁波，且要求较长的发射天线。通过调制可以将低频信号变为高频信号。1，电器元件电阻1)电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。2)电阻阻值的标称一般使用色环方法表示。其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容；按极性分为：有极性电容和无极性电容。1)电解电容标称值的判别：从电容侧面可以读出电容的容值和耐压值2)瓷片电容直接标称法。如果数字是，那它代表的是，如果是10n,那么就是10nF，同样100p就是100pF不标单位的直接表示法：用1~3位数字表示，容量单位为pF,如103=10X103PF色码表示法：(类似电阻的色码)4/17焊接技术：金属焊接方法主要分为熔焊、压焊和钎焊三大类熔焊当中的五步焊接法：1)准备施焊；左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。2)加热焊件；烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1〜2秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。3)送入焊丝；焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上！4)移开焊丝；当焊丝熔化一定量后，立即向左上45°方向移开焊丝。5)移开烙铁；焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。根据电元器件的铺列方式，金属熔焊可以分为平焊和立焊两种。另外金属焊接应注意以下几点：1)在焊接前，烙铁应充分加热，达到焊接的要求。2)用内含松香助焊剂的焊锡进行焊接，焊接时锡量应适中。3)焊接时两手各持烙铁、焊锡，从两侧先后依次各以45度角接近所焊元器件管脚与焊盘铜箔交点处。待融化的焊锡均匀覆盖焊盘和元件管脚后，撤出焊锡并将烙...
