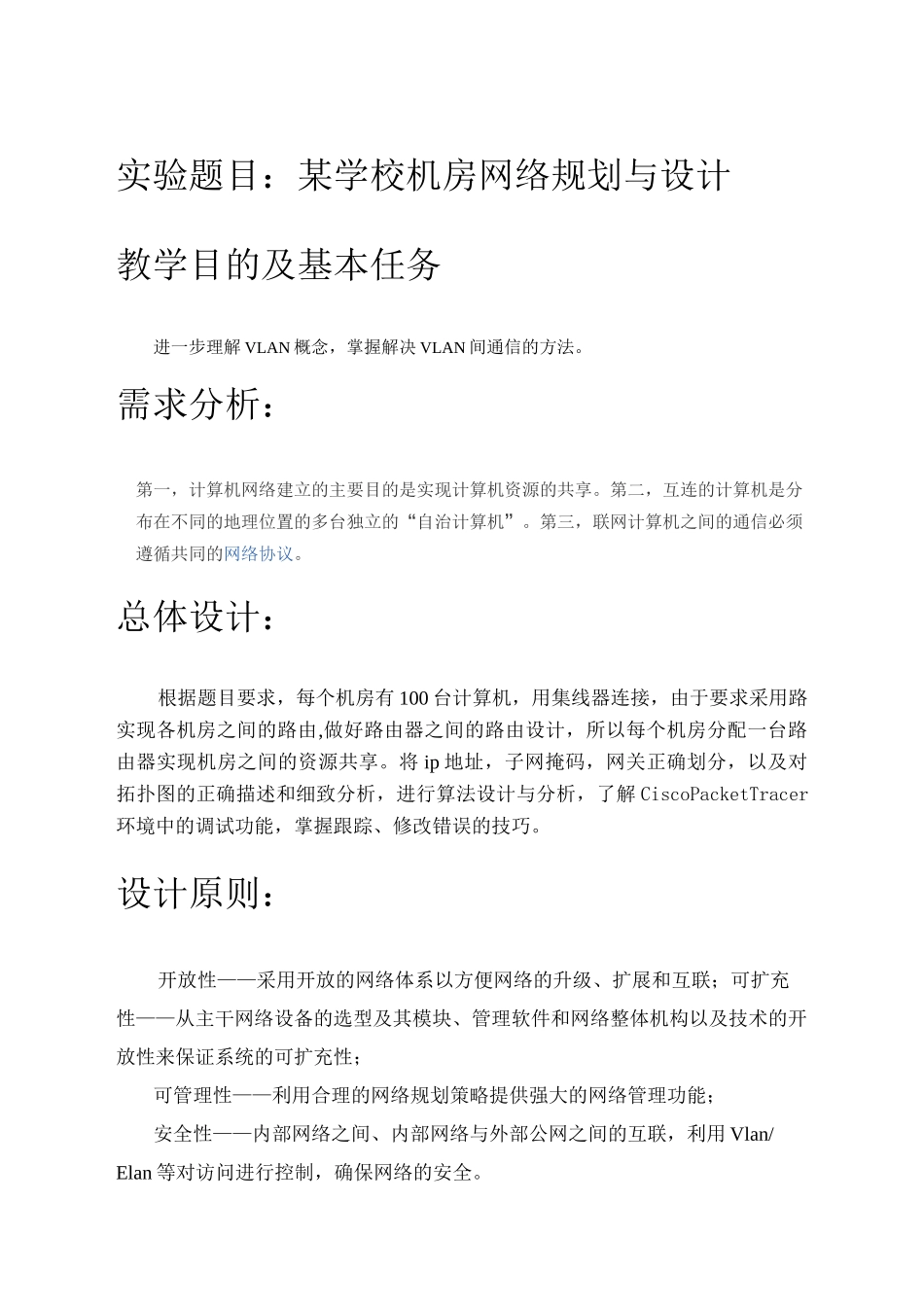

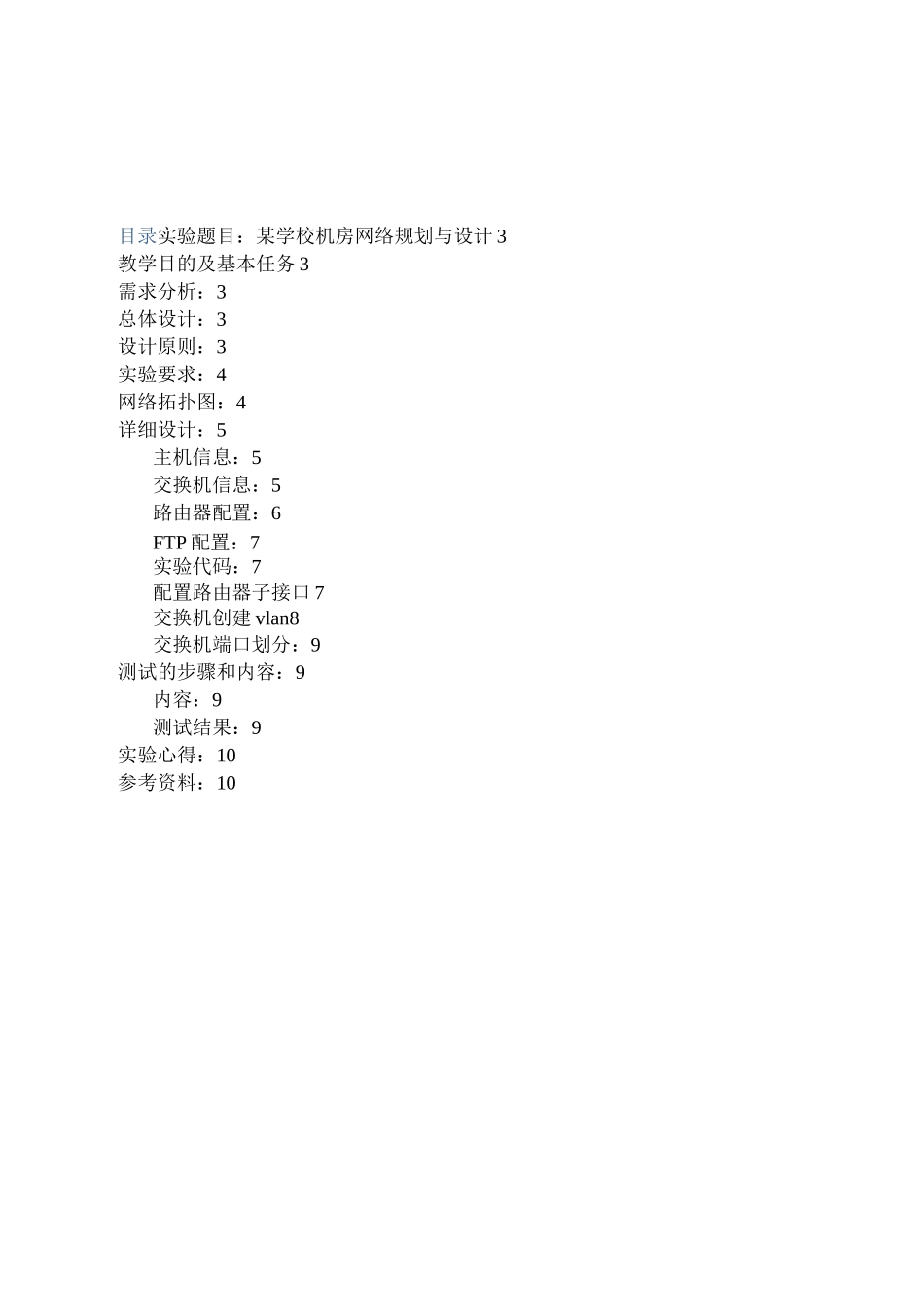

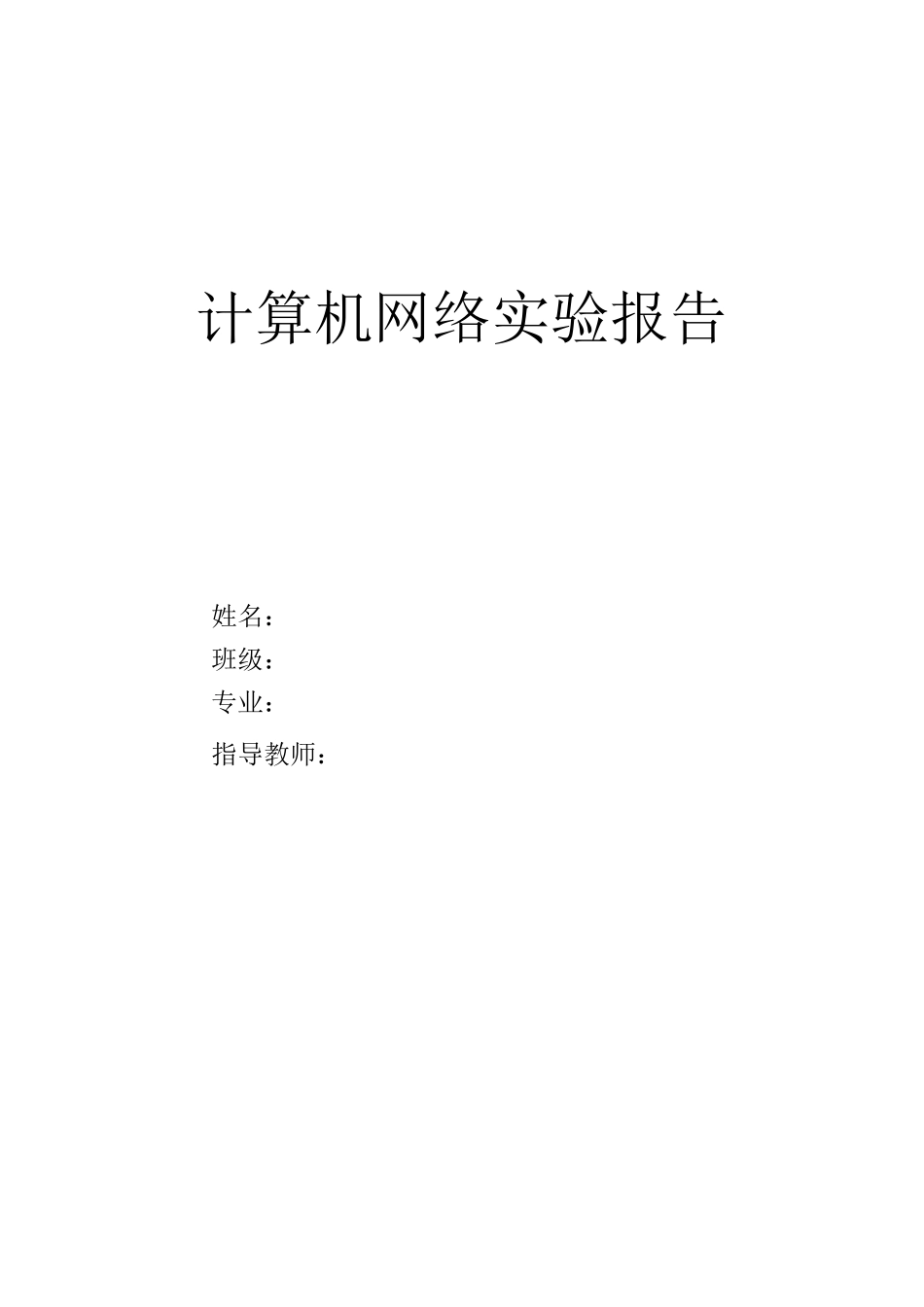

计算机网络实验报告姓名：班级：专业：指导教师：目录实验题目：某学校机房网络规划与设计3教学目的及基本任务3需求分析：3总体设计：3设计原则：3实验要求：4网络拓扑图：4详细设计：5主机信息：5交换机信息：5路由器配置：6FTP配置：7实验代码：7配置路由器子接口7交换机创建vlan8交换机端口划分：9测试的步骤和内容：9内容：9测试结果：9实验心得：10参考资料：10实验题目：某学校机房网络规划与设计教学目的及基本任务进一步理解VLAN概念，掌握解决VLAN间通信的方法。需求分析：第一，计算机网络建立的主要目的是实现计算机资源的共享。第二，互连的计算机是分布在不同的地理位置的多台独立的“自治计算机”。第三，联网计算机之间的通信必须遵循共同的网络协议。总体设计：根据题目要求，每个机房有100台计算机，用集线器连接，由于要求采用路实现各机房之间的路由,做好路由器之间的路由设计，所以每个机房分配一台路由器实现机房之间的资源共享。将ip地址，子网掩码，网关正确划分，以及对拓扑图的正确描述和细致分析，进行算法设计与分析，了解CiscoPacketTracer环境中的调试功能，掌握跟踪、修改错误的技巧。设计原则：开放性——采用开放的网络体系以方便网络的升级、扩展和互联；可扩充性——从主干网络设备的选型及其模块、管理软件和网络整体机构以及技术的开放性来保证系统的可扩充性；可管理性——利用合理的网络规划策略提供强大的网络管理功能；安全性——内部网络之间、内部网络与外部公网之间的互联，利用Vlan/Elan等对访问进行控制，确保网络的安全。3PC-PT宝机实验要求：a.画出网络拓扑图。b•给出每个网段的IP范围，子网掩码，默认网关。（IP可以自己设置）c.采用路由器实现各机房之间的路由,做好路由器之间的路由设计（可使用静态路由和RIP）d.采取一定方式分割广播域运行环境：在PacketTracer环境下运行。网络拓扑图：d、PC-PT、FTP2350-3R.cAite=r-Router?FLcruter-〕即—*PC-PT主忸PC-PT主柳aPC-PTPC-FTPC-PT主PC-FTPC-PTitnioPC-PT详细设计：主机信息：主机名Ip地址所属网段与Switch相连端口主机1192.168.32.2192.168.32.0交换机1FaO/2主机2192.168.56.20192.168.56.0交换机1Fa0/3主机3192.168.64.2192.168.64.0交换机2FaO/2主机4192.168.64.20192.168.64.0交换机2Fa0/3主机5192.168.96.2192.168.96.0交换机3FaO/2主机6192.168.64.20192.168.96.0交换机3Fa0/3主机7192.168.128.2192.168.128.0交换机4FaO/2主机8192.168.128.20192.168.128.0交换机4Fa0/3主机9192.168.160.2192.168.160.0交换机5FaO/2主机10192.168.160.20192.168.160.0交换机5Fa0/3交换机信息：交换机名称类型接口所属VLAN交换机02950-24Fa0/0TrunkFa0/110Fa0/220交换机12950-24Fa0/030Fa0/130Fa0/230交换机22950-24Fa0/050Fa0/150Fa0/250交换机32950-24Fa0/070Fa0/170Fa0/270交换机42950-24Fa0/090Fa0/190FaO/290路由器配置：路由器名称类型子接口IP地址所属VLAN路由器ARouter-ptFal/0.1192.168.32.1Vian10Fal/0.2192.168.56.1Vian20路由器BRouter-pt无200.23.2.2Vian30路由器CRouter-pt无200.23.22.1Vian50路由器DRouter-pt无200.230.2.2Vian70路由器ERouter-pt无200.232.2.5Vian90路由器名称FastEthernet0/0Seriai2/0Seriai3/0Seriai8/0Seriai9/0路由器AIP地址：202.109.187.1IP地址：200.23.2.2IP地址：200.23.22.1IP地址：200.232.2.5IP地址：200.230.2.2路由器BIP地址：192.168.64.1IP地址：200.23.2.10路由器CIP地址：192.168.96.1IP地址：200.23.22.10路由器DIP地址：192.168.128.1IP地址：200.230.2.6路由器EIP地址：192.168.160.1IP地址：200.232.2.3子网掩码均为255.255.255.0路由器名称Rip路由器A192.168.32.0192.168.56.0200.23.2.0200.23.22.0200.230.2.0200.232.2.0202.109.187.0路由器B192.168.64.0200.23.2.0路由器C192.168.96.0200.23.2.0路由器D192.168.128.0200.23.2.0路由器E192.168.160.0200.23.2.0FTP配置：Ip地址202.109.187.66网关202.109.187.1子网掩码255.255.255.0实验代码：配置路由器子接口Router(config)#interfacefastethernet1/0.1Router(config-subif)...
