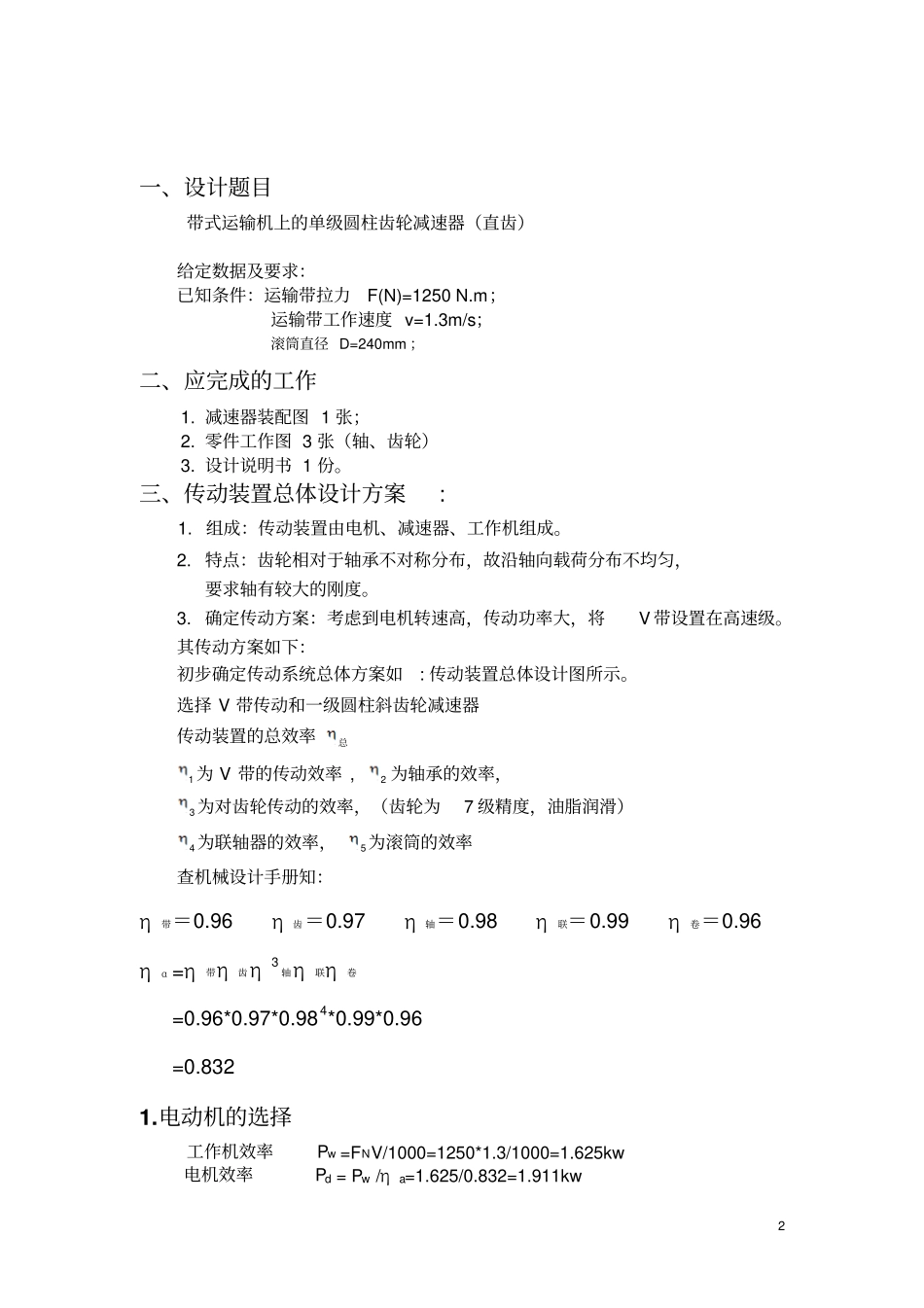

1目录一设计题目..........................................................................................2二应完成的工作..................................................................................2三传动装置总体设计方案..................................................................21.电动机的选择...............................................................................22.确定传动装置的总传动比和分配传动比...................................33.计算传动装置的运动和动力参数...............................................34.V带的设计和带轮设计...............................................................45.齿轮的设计...................................................................................56.传动轴承和传动轴的设计...........................................................67.使用寿命计算.............................................................................108.箱体结构的设计.........................................................................109.润滑密封设计.................................................................................12四.设计小结.......................................................................................132一、设计题目带式运输机上的单级圆柱齿轮减速器（直齿）给定数据及要求：已知条件：运输带拉力F(N)=1250N.m；运输带工作速度v=1.3m/s；滚筒直径D=240mm；二、应完成的工作1.减速器装配图1张；2.零件工作图3张（轴、齿轮）3.设计说明书1份。三、传动装置总体设计方案:1.组成：传动装置由电机、减速器、工作机组成。2.特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。3.确定传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。其传动方案如下：初步确定传动系统总体方案如:传动装置总体设计图所示。选择V带传动和一级圆柱斜齿轮减速器传动装置的总效率总1为V带的传动效率,2为轴承的效率，3为对齿轮传动的效率，（齿轮为7级精度，油脂润滑）4为联轴器的效率，5为滚筒的效率查机械设计手册知：η带＝0.96η齿＝0.97η轴＝0.98η联＝0.99η卷＝0.96ηα=η带η齿η3轴η联η卷=0.96*0.97*0.984*0.99*0.96=0.8321.电动机的选择工作机效率Pw=FNV/1000=1250*1.3/1000=1.625kw电机效率Pd=Pw/ηa=1.625/0.832=1.911kw3滚筒轴工作转速为n＝D60v1000=103.5r/min，经查表按推荐的传动比合理范围，V带传动的传动比i＝2～4，一级圆柱斜齿轮减速器传动比i＝3～6，则总传动比合理范围为i'总＝6～24，电动机转速的可选范围为n＝i'总×n＝（6～24）×103.5＝620.7~2484r/min。综合考虑电动机和传动装置的尺寸、重量、效率和带传动、减速器的传动比，选定型号为Y1325-8的三相异步电动机，额定功率为2.2kw满载转速mn710r/min，同步转速750r/min，总传动比6.9。2.确定传动装置的总传动比和分配传动比（1）总传动比由选定的电动机满载转速n满和工作机主动轴转速n，可得传动装置总传动比为总i＝n满/n＝6.9（2）分配传动装置传动比总i＝0i×i式中ii,0分别为带传动和减速器的传动比。为使V带传动外廓尺寸不致过大，初步取0i＝2.0（实际的传动比要在设计V带传动时，由所选大、小带轮的标准直径之比计算），则减速器传动比为i＝0/ii总＝3.5取齿轮传动比为3.53.计算传动装置的运动和动力参数（1）各轴转速n＝0/inm＝236.7r/minⅡn＝1/Ⅰin＝102.9r/min（2）各轴功率ⅠP＝dp×1＝1.835WⅡP＝Ⅰp×η2×3＝1.744kWⅢP＝ⅡP×η2×3＝1.692kW（3）各轴转矩4电动机轴的转矩dT=9550mdnP=25.704N·m所以:ⅠT＝dT×0i×1=74.028N·mⅡT＝ⅠT×1i×1×2=161.854N·mⅢT＝ⅡT×2i×2×3=361.17N·m运动和参数结果如下表项目电动机外伸轴高速轴低速轴卷筒轴转速（r/min）710236.7102.9102.9功率（kw）2.21.8351.7441.692转矩(N.m)25.70474.028161.854361.17效率10.960.940.924.V带的设计和带轮设计(1)确定V带...
