边坡主动柔性防护网施工工法VIP免费

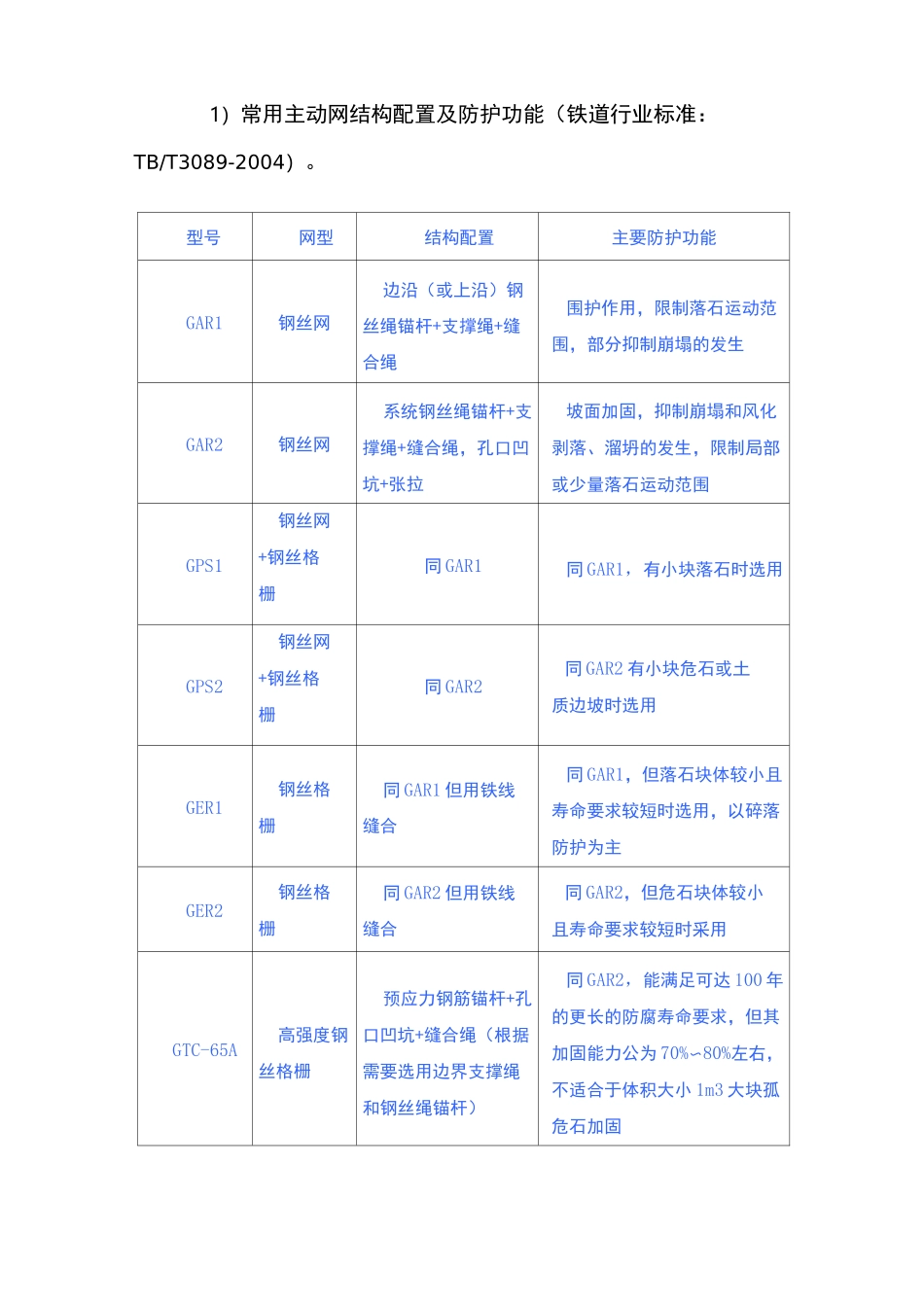

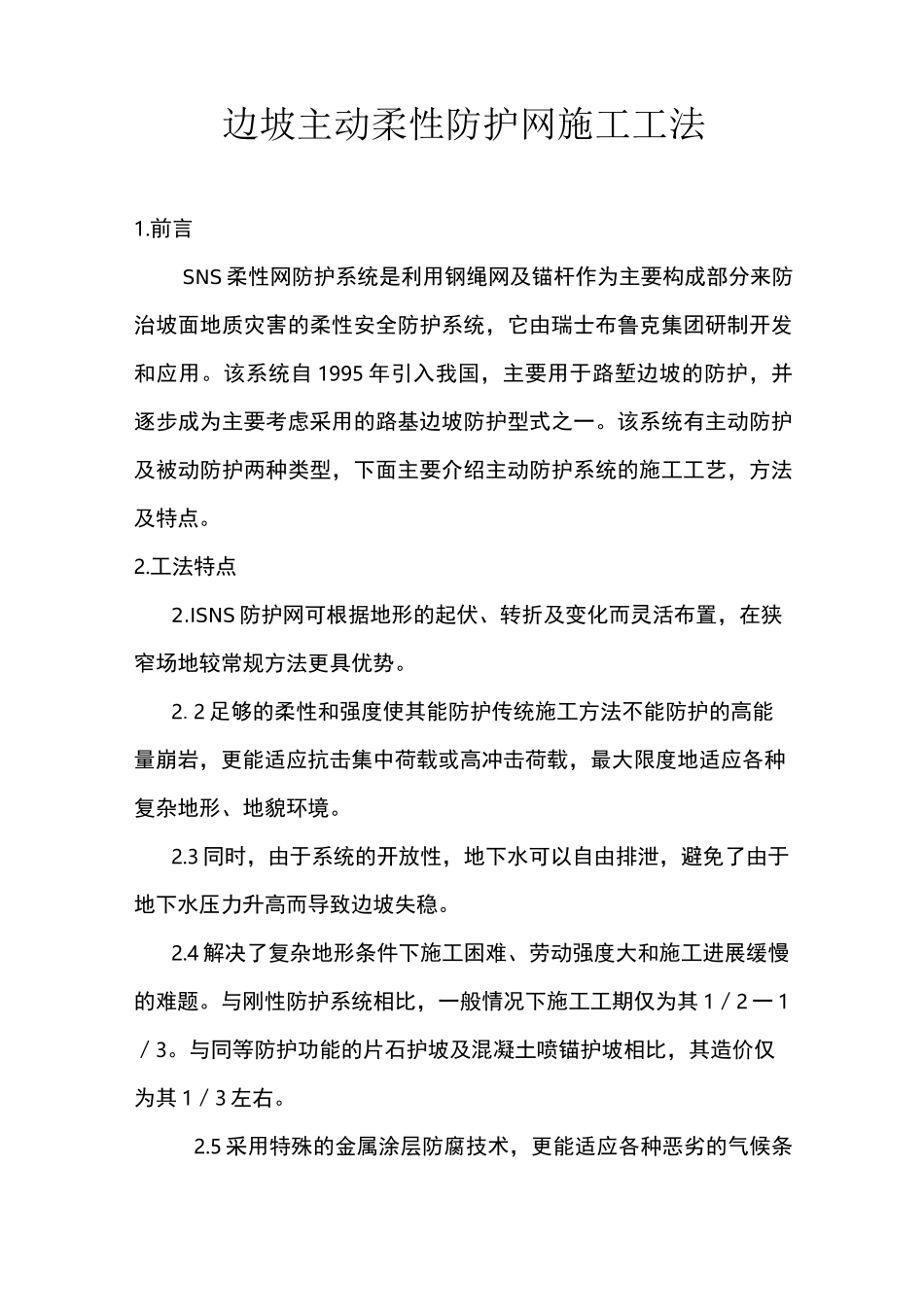

边坡主动柔性防护网施工工法1.前言SNS柔性网防护系统是利用钢绳网及锚杆作为主要构成部分来防治坡面地质灾害的柔性安全防护系统，它由瑞士布鲁克集团研制开发和应用。该系统自1995年引入我国，主要用于路堑边坡的防护，并逐步成为主要考虑采用的路基边坡防护型式之一。该系统有主动防护及被动防护两种类型，下面主要介绍主动防护系统的施工工艺，方法及特点。2.工法特点2.ISNS防护网可根据地形的起伏、转折及变化而灵活布置，在狭窄场地较常规方法更具优势。2.2足够的柔性和强度使其能防护传统施工方法不能防护的高能量崩岩，更能适应抗击集中荷载或高冲击荷载，最大限度地适应各种复杂地形、地貌环境。2.3同时，由于系统的开放性，地下水可以自由排泄，避免了由于地下水压力升高而导致边坡失稳。2.4解决了复杂地形条件下施工困难、劳动强度大和施工进展缓慢的难题。与刚性防护系统相比，一般情况下施工工期仅为其1／2一1／3。与同等防护功能的片石护坡及混凝土喷锚护坡相比，其造价仅为其1／3左右。2.5采用特殊的金属涂层防腐技术，更能适应各种恶劣的气候条件，一般寿命可达30〜50年，必要时只需更换少量的部件即可延长使用寿命。2.6系统设置后视觉干扰少，不破环坡体原有稳定性，最大限度地保护原始风貌，其开放特征给坡面绿化保留了必要的条件，植物能够在其开放的空间上自由生长，植物根系的固土作用与坡面防护系统结为一体，从而抑制边坡遭受进一步风化剥蚀和水土流失，实现最佳的边坡防护和环境保护。3.应用范围（1）适用于岩石高边坡。主要功能是围护作用，限制落石运动范围，解决落石对行车的危害。（2）适用于地形狭窄，坡面起伏较大的边坡。（3）适用于对环境保护要求较高的边坡，完成加固防护工程后的边坡，仿佛披上了一件由金丝银线密密编织而成的柔韧披肩，既美观又安全。（4）适用于施工工期要求比较紧凑的边坡，与传统的施工方法相比，克服了老式刚性边坡防护施工中工期长的弊端。4.工艺原理在开挖好的岩石边坡坡面钻孔后安设钢绳锚杆，并采用“0”形环及钢丝固定厂家加工好的钢丝网、钢丝格栅。施工后形成网状结构包裹岩石边坡坡面，给岩石边坡表层施加一定的预应力。4.1材料1）常用主动网结构配置及防护功能（铁道行业标准：TB/T3089-2004）。型号网型结构配置主要防护功能GAR1钢丝网边沿（或上沿）钢丝绳锚杆+支撑绳+缝合绳围护作用，限制落石运动范围，部分抑制崩塌的发生GAR2钢丝网系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹坑+张拉坡面加固，抑制崩塌和风化剥落、溜坍的发生，限制局部或少量落石运动范围GPS1钢丝网+钢丝格栅同GAR1同GAR1，有小块落石时选用GPS2钢丝网+钢丝格栅同GAR2同GAR2有小块危石或土质边坡时选用GER1钢丝格栅同GAR1但用铁线缝合同GAR1，但落石块体较小且寿命要求较短时选用，以碎落防护为主GER2钢丝格栅同GAR2但用铁线缝合同GAR2，但危石块体较小且寿命要求较短时采用GTC-65A高强度钢丝格栅预应力钢筋锚杆+孔口凹坑+缝合绳（根据需要选用边界支撑绳和钢丝绳锚杆）同GAR2，能满足可达100年的更长的防腐寿命要求，但其加固能力公为70%〜80%左右，不适合于体积大小1m3大块孤危石加固2)常用主动网与绿化配置及防护功能型号应用范围结构配置主要防护功能LH-1土质(填、挖)边坡格栅网(2.2/50)+锚杆+营养土+草籽抑制风化剥落、美化环境LH-2风化剥落、岩石块体小钢绳网(08/300)+锚杆+营养土+草籽同LH-1LH-3泥夹石坡面钢绳网(08/250)+锚杆+营养土+草籽抑制滑坡、美化环境LH-4风化剥落、岩石块体大钢绳网(08/400)+格栅网(2.2/50)+锚杆+营养土+草籽同LH-1LH-5岩石块体大、易滑落钢绳网(08/400)+锚杆+营养土+草籽抑制岩石滑落、美化环境5.施工工艺5.1施工工艺流程施工准备f清处坡面危石f钻孔f锚孔灌浆f安装钢绳锚杆f安装钢丝网及格栅网*锁边变拉紧锚杆。5.2操作要点(1)清除坡面的防护区域内威胁施工安全的覆土及覆石，对不利于施工安装和影响系统安装后正常功能发挥的局部地形(局部堆积体和凸起体等)进行适当修整。(2)根据地质情况确定防护方案，放线测量确定锚杆孔位(根据地形条件，孔间距可有0．3米的调整量)，在孔间距允许的调整量范围内，尽可能在低...
