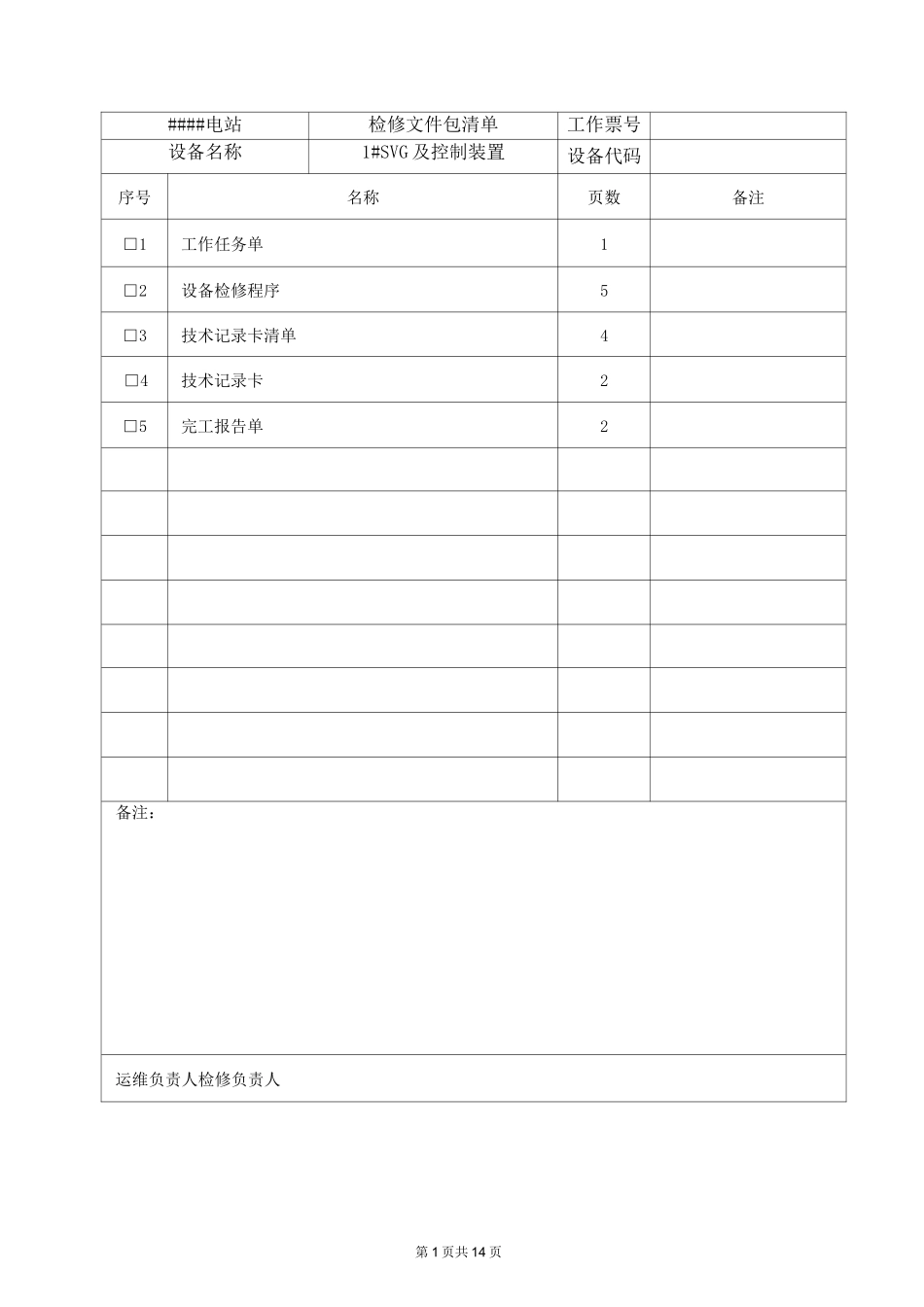

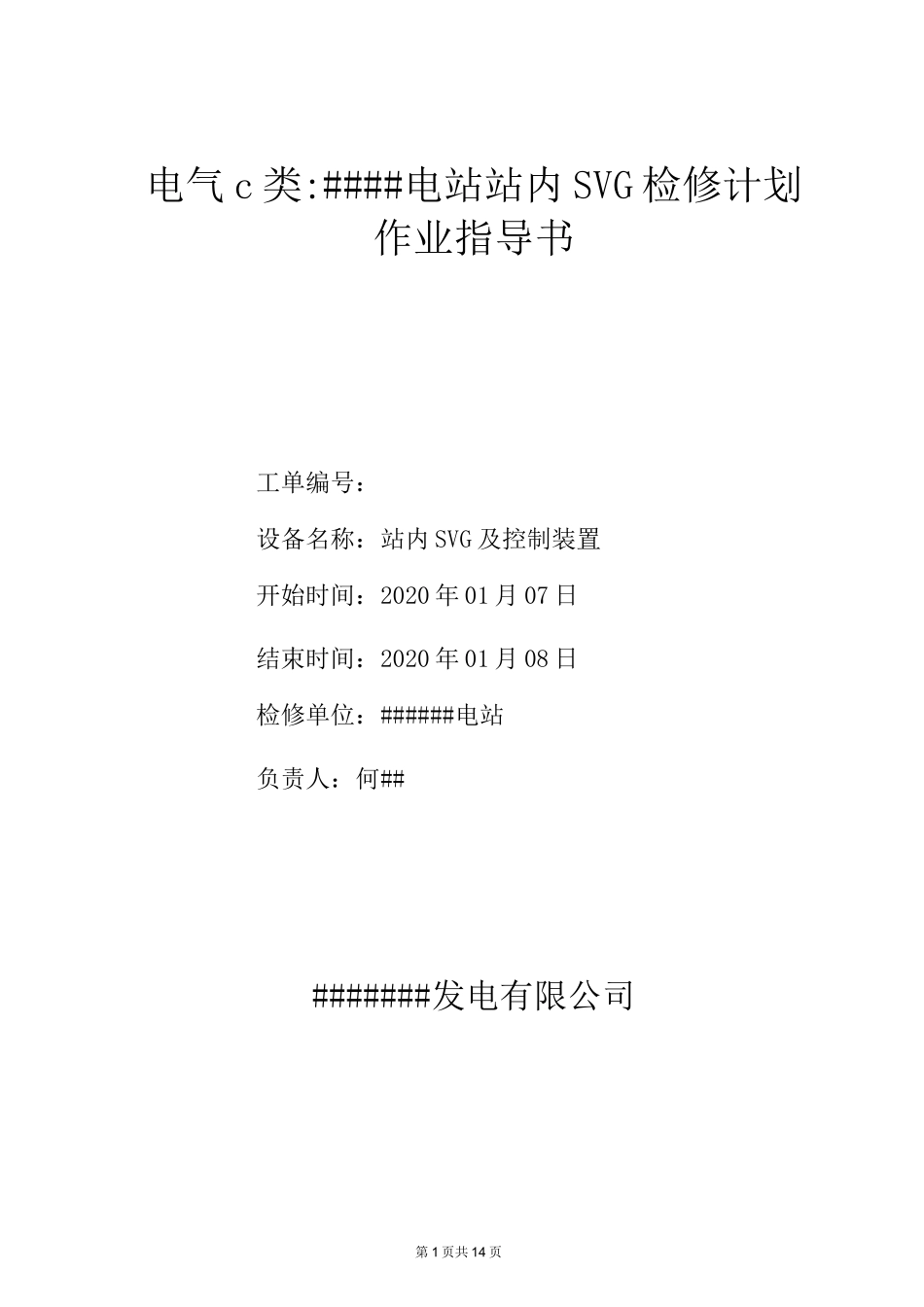

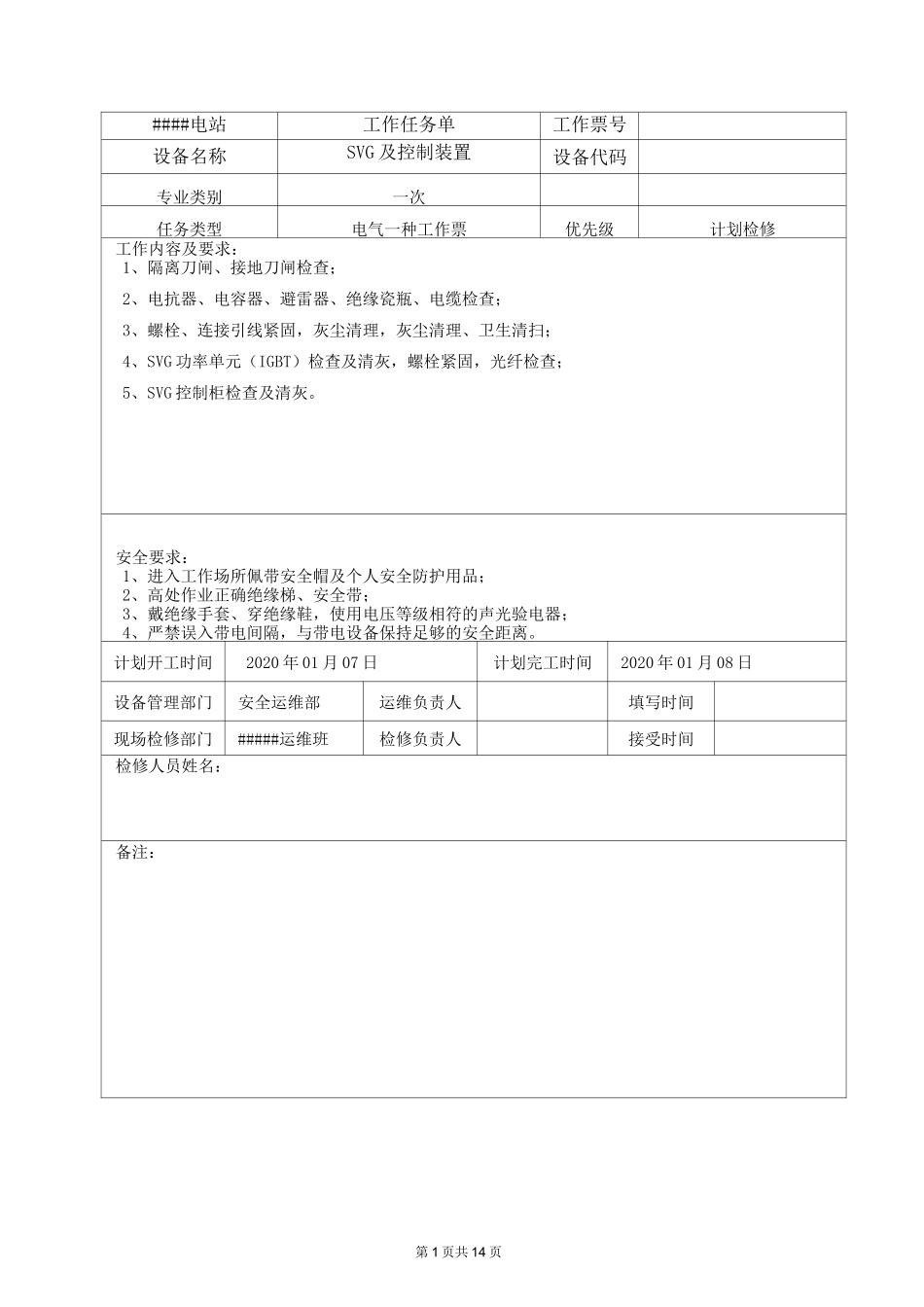

第1页共14页电气c类:####电站站内SVG检修计划作业指导书工单编号：设备名称：站内SVG及控制装置开始时间：2020年01月07日结束时间：2020年01月08日检修单位：######电站负责人：何#########发电有限公司第1页共14页####电站检修文件包清单工作票号设备名称1#SVG及控制装置设备代码序号名称页数备注□1工作任务单1□2设备检修程序5□3技术记录卡清单4□4技术记录卡2□5完工报告单2备注：运维负责人检修负责人第1页共14页####电站工作任务单工作票号设备名称SVG及控制装置设备代码专业类别一次任务类型电气一种工作票优先级计划检修工作内容及要求：1、隔离刀闸、接地刀闸检查；2、电抗器、电容器、避雷器、绝缘瓷瓶、电缆检查；3、螺栓、连接引线紧固，灰尘清理，灰尘清理、卫生清扫；4、SVG功率单元（IGBT）检查及清灰，螺栓紧固，光纤检查；5、SVG控制柜检查及清灰。安全要求：1、进入工作场所佩带安全帽及个人安全防护用品；2、高处作业正确绝缘梯、安全带；3、戴绝缘手套、穿绝缘鞋，使用电压等级相符的声光验电器；4、严禁误入带电间隔，与带电设备保持足够的安全距离。计划开工时间2020年01月07日计划完工时间2020年01月08日设备管理部门安全运维部运维负责人填写时间现场检修部门#####运维班检修负责人接受时间检修人员姓名：备注：第1页共14页####电站设备检修程序工作票号设备名称1#SVG及控制装置设备代码一、检修项目序号工作内容预计工时电气起重焊工机修其它1隔离刀闸、接地刀闸检查12电抗器、电容器、避雷器、绝缘瓷瓶、电缆检查13螺栓、连接引线紧固，灰尘清理，灰尘清理、卫生清扫24SVG功率单元（IGBT）检杳及清灰，螺栓紧固，光纤检查125SVG控制柜检查及清灰2检修负责人签字日期第1页共14页####电站设备检修程序工作票号设备名称SVG及控制装置设备代码二、作业条件1、SVG开关断路器处于分位2、SVG开关隔离手车在试验位置3、SVG隔离刀闸处于分位；4、SVG接地刀闸处于合位5、工作票许可方可进入工作场所工作；6、工器具准备到位；戴绝缘手套、穿绝缘鞋，使用电压等级相符的声光验电器7、进入工作场所佩带安全帽、个人安全防护用品、安全带、绝缘梯。三、安全注意事项1、检修前核对设备名称编号，确认无误后方可开始工作。2、戴绝缘手套、穿绝缘鞋。3、用电压等级相符的声光验电器验电。4、登高作业时使用合格的安全带，选择有合适活动作业范围的牢固构件作为挂点，系好安全带。5、高空作业所使用的工器具要放置好，防止高空落物。攀登梯子、架构要认真检查是否牢固，做好防滑措施。地面人员与高空作业人员要密切配合做好监护，作业结束后要清扫现场，杂物放置地面进行处理。6、施工作业中需要使用电、氧焊时，按规定办理动火票，需由有资格的人进行作业，并有专人监护，准备好适量的消防器材。7、人身感电开工前工作负责人向作业组人员宣读工作票，详细交代工作任务，安全措施和注意事项，并认真检查工作现场所检修的设备各回路电源确以断开，以及所布置的安全措施与工作票所载的安全措施是否一致，并首先验电，确认无误后方可工作。8、工作结束后检查工器具、部件无遗漏在设备内部。9、与附近设备带电部位保持足够的安全距离，并防止误碰其他运行设备。第1页共14页####电站设备检修程序工作票号设备名称SVG及控制装置设备代码四、工器具工器具名称型号及规格数量工具编号活口扳手100mm150mm250mm300mm8把电工偏口钳8把电工尖嘴钳8把防触电螺丝刀十字75mm、100mm、200mm8把防触电螺丝刀平口75mm、100mm、200mm8把螺丝刀十字25mm、75mm、100mm、200mm8把螺丝刀平口25mm、75mm、100mm、200mm8把工具袋4个充电手电LED4个白纱手套40双防尘口罩60只数字万用表FLUKE8个电工刀8把内六角整套4套套筒整套4套开口扳整套4套绝缘摇表ZC-7(2500V)4个绝缘手套10kV2双绝缘手套35kV2双绝缘手套110kV2双绝缘靴35kV2双绝缘靴110kV2双声光验电器10kV1个声光验电器35kV1个声光验电器110kV1个接地线35kV2套接地线110kV2套令克棒35kV/110kv1/1套电源线灯4个绝缘梯3个绝缘胶布2卷第1页共14页####电站设备检修程序工作票号设备名称SVG及控制装置设备代码五、备件、材料名称规格数量物资编号酒...
