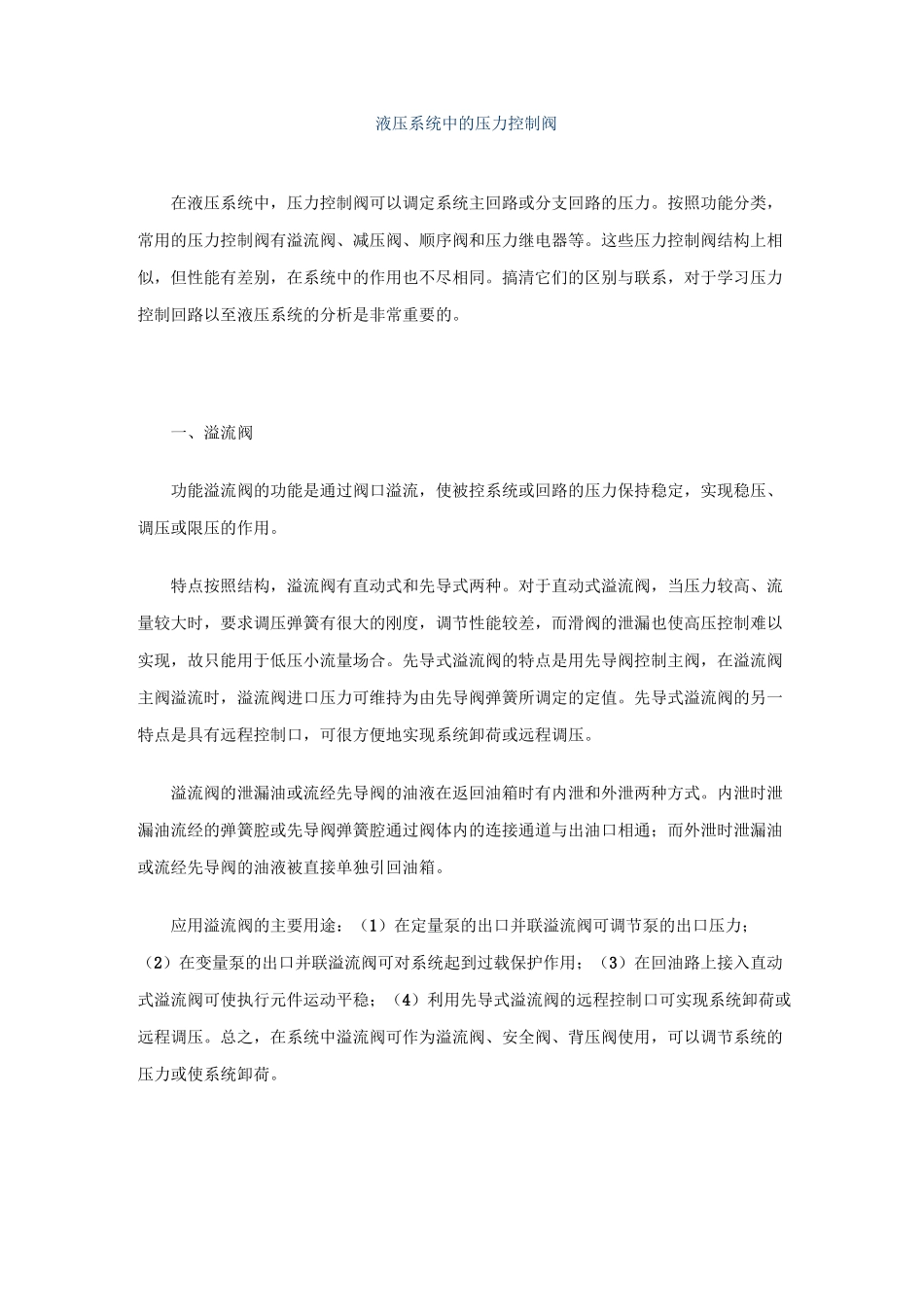

液压系统中的压力控制阀在液压系统中，压力控制阀可以调定系统主回路或分支回路的压力。按照功能分类，常用的压力控制阀有溢流阀、减压阀、顺序阀和压力继电器等。这些压力控制阀结构上相似，但性能有差别，在系统中的作用也不尽相同。搞清它们的区别与联系，对于学习压力控制回路以至液压系统的分析是非常重要的。一、溢流阀功能溢流阀的功能是通过阀口溢流，使被控系统或回路的压力保持稳定，实现稳压、调压或限压的作用。特点按照结构，溢流阀有直动式和先导式两种。对于直动式溢流阀，当压力较高、流量较大时，要求调压弹簧有很大的刚度，调节性能较差，而滑阀的泄漏也使高压控制难以实现，故只能用于低压小流量场合。先导式溢流阀的特点是用先导阀控制主阀，在溢流阀主阀溢流时，溢流阀进口压力可维持为由先导阀弹簧所调定的定值。先导式溢流阀的另一特点是具有远程控制口，可很方便地实现系统卸荷或远程调压。溢流阀的泄漏油或流经先导阀的油液在返回油箱时有内泄和外泄两种方式。内泄时泄漏油流经的弹簧腔或先导阀弹簧腔通过阀体内的连接通道与出油口相通；而外泄时泄漏油或流经先导阀的油液被直接单独引回油箱。应用溢流阀的主要用途：（1）在定量泵的出口并联溢流阀可调节泵的出口压力；（2）在变量泵的出口并联溢流阀可对系统起到过载保护作用；（3）在回油路上接入直动式溢流阀可使执行元件运动平稳；（4）利用先导式溢流阀的远程控制口可实现系统卸荷或远程调压。总之，在系统中溢流阀可作为溢流阀、安全阀、背压阀使用，可以调节系统的压力或使系统卸荷。二、减压阀功能减压阀的功能在于使流经减压阀的油液压力降低，并使与减压阀出口连接的回路压力保持稳定。即减压阀的出口压力可维持恒定，不受进口压力及通过流量的影响。特点按照结构减压阀也有直动式和先导式两种，分别用于不同场合。减压阀的阀心处在原始位置上时，它的阀口是打开的，阀的进、出口沟通。阀心由出口处的压力控制，出口压力未达到调定压力时阀口全开，阀心不动。当出口压力达到调定压力时，阀心上移，阀口关小，在调定压力下达到平衡。当减压阀的出口处不输出油液时，它的出口压力仍能够基本保持恒定，此时有少量油液经先导阀流回油箱。减压阀与溢流阀的主要区别为：（1）减压阀能保持出口处的压力基本不变，而溢流阀则保持进口处的压力基本不变；（2）在不工作时，减压阀的进出油口互通，溢流阀的进出油口不通；（3）减压阀要求外泄，其先导阀的弹簧腔需通过泄油口单独外接油箱，而溢流阀允许内泄，其先导阀弹簧腔通过阀体内的连接通道与出油口相通，不必单独外接油箱。应用减压阀主要用于降低系统某一支路的油液压力，在同一系统中得到两个或多个不同压力的回路。常用于夹紧支路、润滑支路或电液动换向阀的控制回路。需要注意的是减压阀具有压力损失，当分支油路比主油路的压力低很多、且流量较大时，可考虑采用高、低压泵分别供油。三、顺序阀功能顺序阀的功能在于利用液压系统中的压力变化，控制油路通断来控制多个执行元件的顺序动作。特点按照结构，顺序阀也有直动式和先导式两种。直动式顺序阀结构简单，动作灵敏，但调定压力较低，较高压力时宜采用先导式顺序阀。根据控制压力来源的不同，顺序阀有内控式和外控式之分，请注意两者图形符号的区别。内控式顺序阀在进油路压力达到设定压力之前，阀口一直是关闭的，达到设定压力后阀口打开，使压力油进入油路；外控式顺序阀阀口的开闭与油路进口压力无关，仅取决于控制油路压力的大小。顺序阀与溢流阀的主要区别为：（1）当顺序阀的出口与负载油路相通时，泄漏油和先导控制油必须外泄，而溢流阀的出口与回油相通，泄漏油和先导控制油可外泄也可内泄；（2）溢流阀的进口压力是限定的，即阀的调定压力，顺序阀的进口压力由负载决定，顺序阀开启后可随负载增加而进一步升高。应用顺序阀的主要用途为：（1）控制多个执行元件的顺序动作；（参见教材P126图7－31）（2）内控式顺序阀可作背压阀使用；（3）与单向阀并联组成平衡阀，锁定执行元件；（参见教材P110图7—11）（4）外控顺序阀可用于双泵供油系统的卸荷。（参见教材P123图7－25）四、压力...
