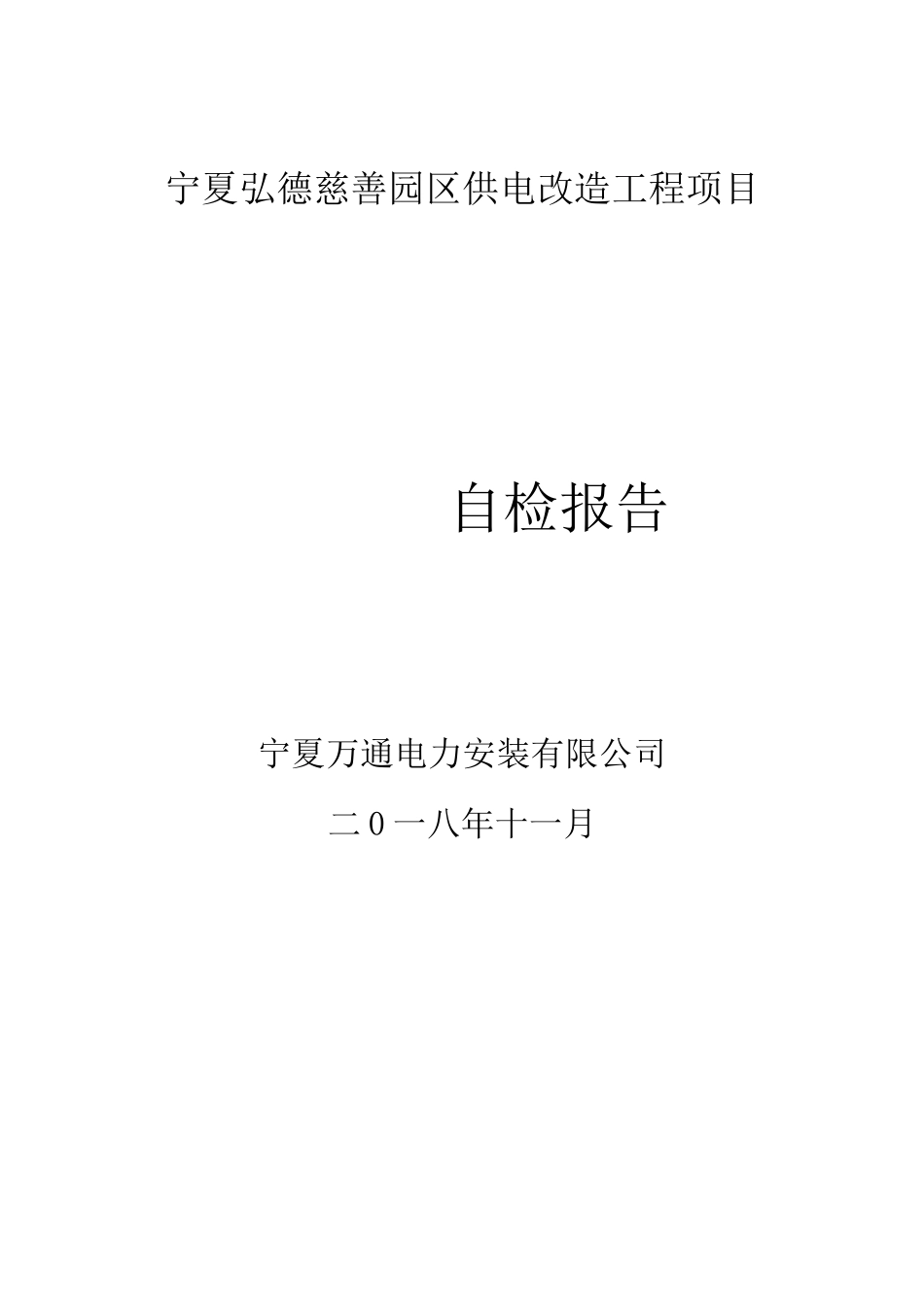

宁夏弘德慈善园区供电改造工程项目自检报告宁夏万通电力安装有限公司二0一八年十一月一、工程概况：吴忠兴民纺织科技有限公司位于宁夏吴忠市红寺堡开发区弘德慈善产业园区内经三路和韦七路交界处，本期35kV为建设红寺堡区现代纺织扶贫产业园项目用电。戎家川-兴民纺织35kV线路工程:起于戎家川110kV变电站35kV配电室，终于兴民纺织35kV配电室，线路前段1.874KM采用双回路架空架设，剩余段采用单回路架空架设，线路全长5.637KM，其中：架空线路长4.777KM,电缆线路长0.86KM,导线选用JL/G1AT50/20-24/7（GB1179-2008）钢芯铝绞线，敷设电缆3*0.86KM,（出线2*3*0.2,钻越3*0.38,进线3*0.08KM）,电缆采用YJLV62-16/35-1*300交联聚乙烯电缆，全线架设一根24芯OPGW光纤复合架空地线，共设铁塔23基，其中：双回路铁塔9基（直线4基，耐张5基）,单回路铁塔14基（直线8基，耐张6基）,平均每公里4.2基，平均档距237米，曲折系数1.39。二、施工准备项目部9月10日进驻现场后，迅速建立了工程施工组织机构，组建了技术、质量、安全、物资等部门，明确了各部门的责任人及岗位职责。在建立施工处组织机构的同时，我们督促施工队安排专人负责技术、质量及安全工作，建立了完善质量体系、安全体系。在施工工程中，质量体系、安全体系均能有效的运行，各责任人能认真的履行其职责，保证了整个工程施工的质量、安全。基础工程施工前，项目部组织相关技术人员编制了《施工组织设计》、《作业指导书》等技术文件，根据本工程的实际情况，特别是重点、难点进行了认真的分析，并提出了相应的解决办法。这些文件编制完成后，即报送监理部审批，监理部进行了认真的审查，并提出了一些有针对性的修改意见。基础施工人员进场后，项目部立即组织施工人员进行了集中培训，重点强调了本工程的技术、质量、安全要求。编制了工程的技术交底和安全交底，向施工队的质量、安全、技术人员及班组长进行了相应的安全和技术交底，督促施工队向班组成员进行安全、技术交底，并在施工中进行经常性的检查督促，这些措施有力的保证了施工质量、安全等控制项目全过程处于受控状态。三、基础工程原材料所有材料实行先检验后进库制度，材料到货后，会同项目监理部实行严格的检查验收，保证了原材料的100%合格。所有进场材料报监理部审批后使用。四、施工过程控制在基础工程施工中，项目部严把质量关，根据项目监理部的要求，做好各项工程质量管理工作，严格执行自检制度。基坑开挖采用机械开挖。开挖中，项目部、施工队质检员、安全员认真监督检查，发现问题及时纠正。基坑开挖后，项目部组织施工队、监理部等相关负责部门进行验坑，以保证基坑开挖的断面尺寸、坑深和扭转等偏差均控制在规程范围内。基础浇筑的模板全部采用木制模板。在混凝土开仓浇筑前，钢筋绑扎及相关的浇筑准备工作完成后，由施工班组先自检，自检合格后，再由施工队质检员进行复检，复检合格后通知项目部专职质检员进行检查，自检合格后通知监理人员进行检查，监理人员检查合格并签字认可后，方可开始浇筑。在浇筑过程中，商砼的配比严格按照图纸要求配合比的进行配比，每基基础均对商砼取样，确保商砼的配比满足设计要求，以保证混凝土的强度。混凝土采用商砼，浇筑时用振捣棒振捣，做到不漏震、不过震。浇筑中采用经纬仪和钢卷尺相配合，来控制基础根开尺寸等关键项目，保证基础尺寸偏差在规程允许范围内。基础浇筑时由施工队质检员进行全过程监控，项目部专职质检员对浇筑过程进行检查监督，确保基础混凝土浇筑质量。基础拆模时，施工队通知项目部质检员及监理人员到现场进行检查。由监理人员和项目部质检员共同对基础浇筑的外观质量、外形尺寸进行全面的检查，各项控制指标符合要求后，施工队方可进行回填，回填严格执行《作业指导书》的相关要求，混凝土外露部分加遮盖物，养护期内始终保持混凝土表面湿润。杆塔组立采用分段式组装，从塔中间一分为二，分为塔顶和塔底，在地面将塔底与塔顶进行组装，所有的组装完毕后由项目部质检员及监理人员到现场进行检查，查看横担歪斜、螺栓穿向是否符合规范要求，确认无误后进行塔体安装，安装时先安装塔底，用吊车将...
