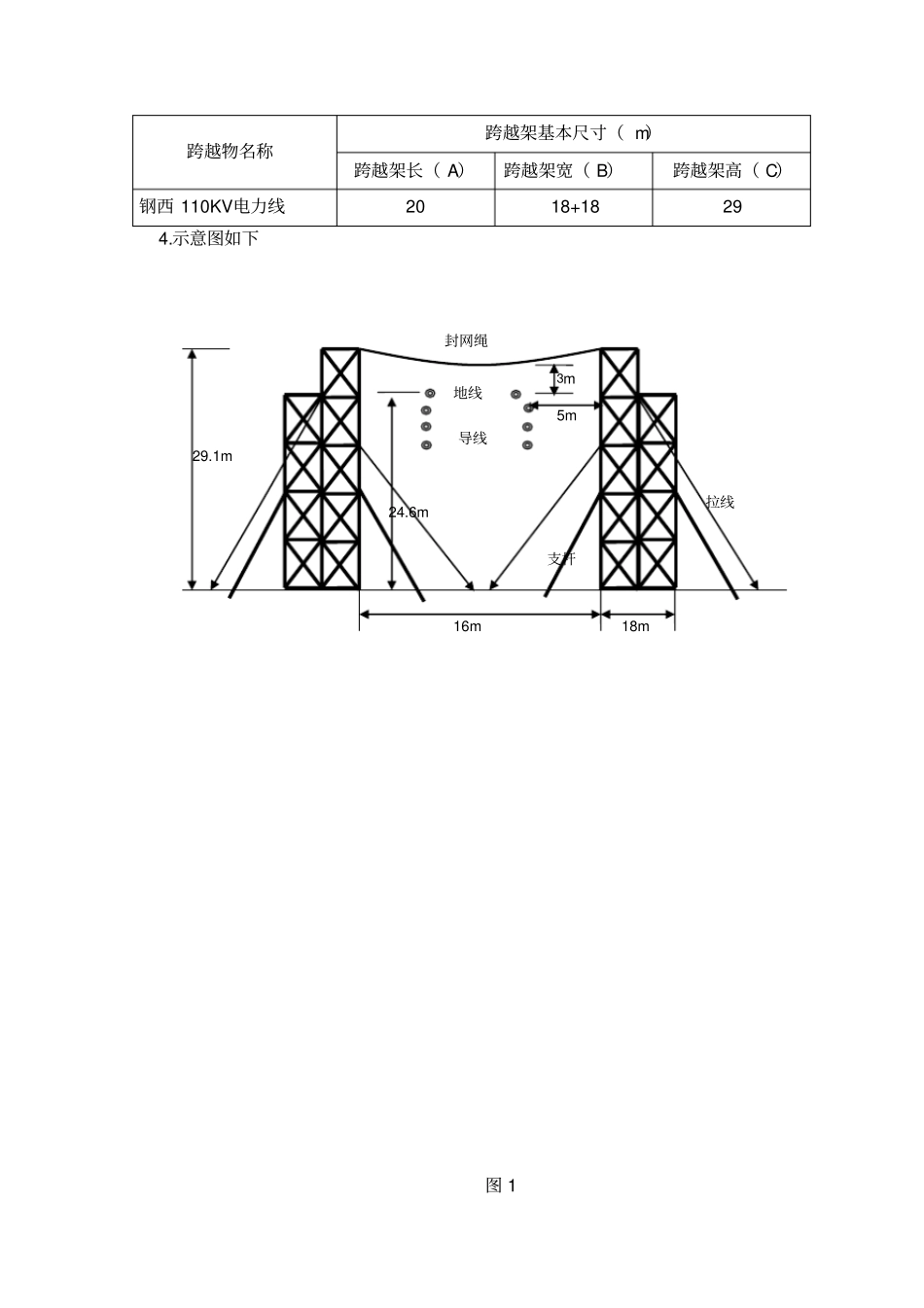

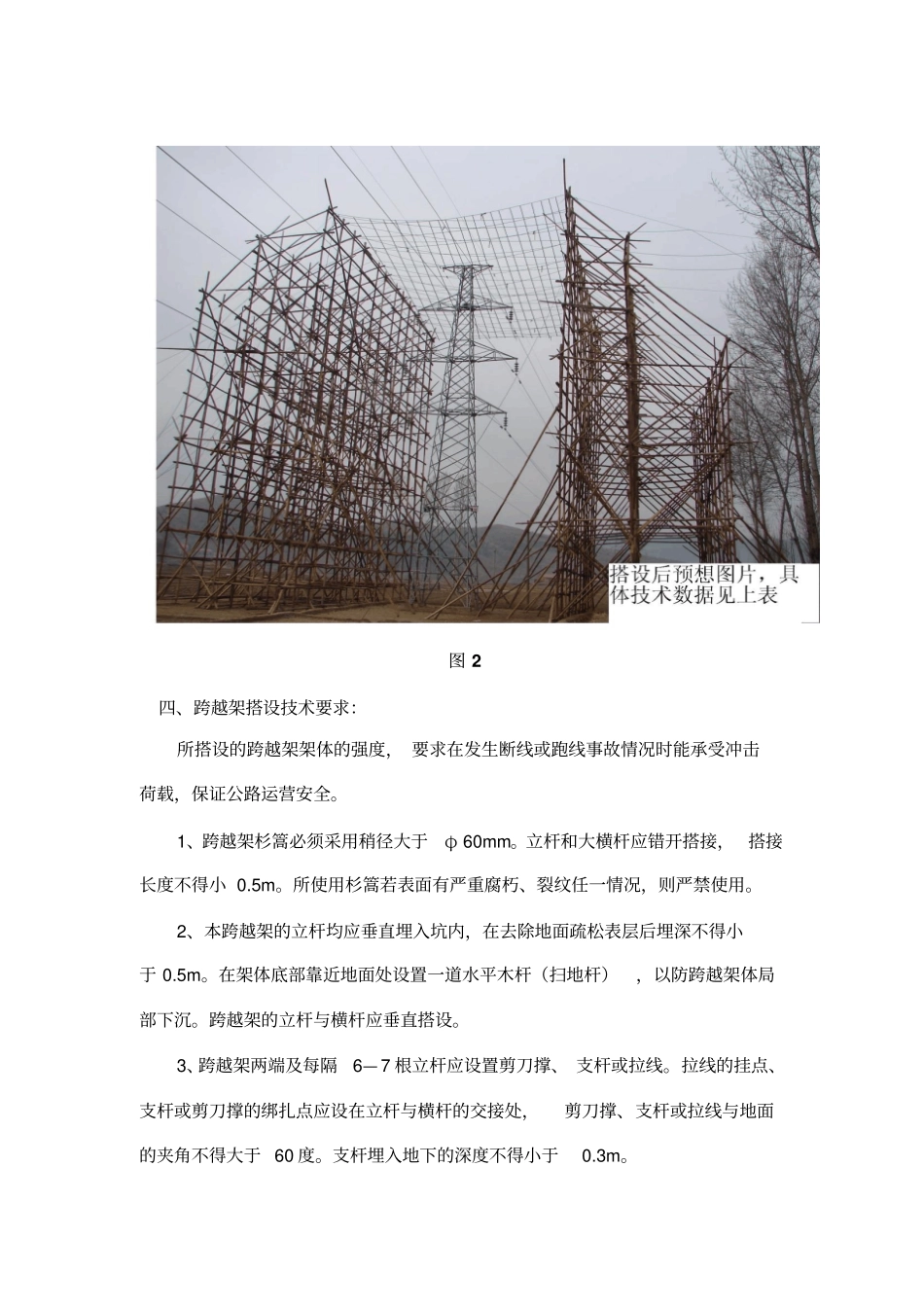

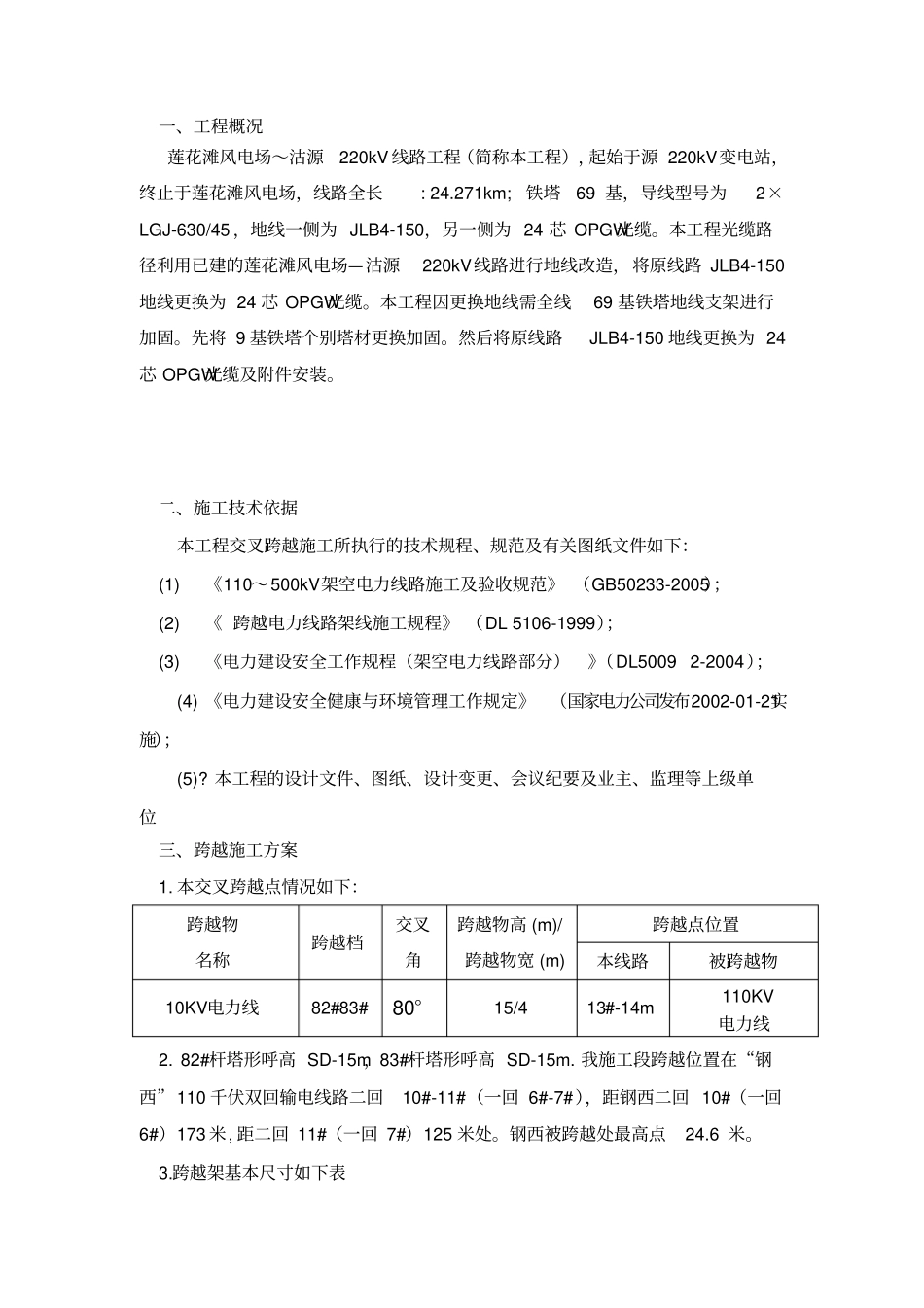

一、工程概况莲花滩风电场～沽源220kV线路工程（简称本工程），起始于源220kV变电站，终止于莲花滩风电场，线路全长:24.271km;铁塔69基，导线型号为2×LGJ-630/45，地线一侧为JLB4-150，另一侧为24芯OPGW光缆。本工程光缆路径利用已建的莲花滩风电场—沽源220kV线路进行地线改造，将原线路JLB4-150地线更换为24芯OPGW光缆。本工程因更换地线需全线69基铁塔地线支架进行加固。先将9基铁塔个别塔材更换加固。然后将原线路JLB4-150地线更换为24芯OPGW光缆及附件安装。二、施工技术依据本工程交叉跨越施工所执行的技术规程、规范及有关图纸文件如下：(1)《110～500kV架空电力线路施工及验收规范》（GB50233-2005）；(2)《跨越电力线路架线施工规程》（DL5106-1999）；(3)《电力建设安全工作规程（架空电力线路部分）》（DL5009·2-2004）；(4)《电力建设安全健康与环境管理工作规定》（国家电力公司发布2002-01-21实施）；(5)?本工程的设计文件、图纸、设计变更、会议纪要及业主、监理等上级单位三、跨越施工方案1.本交叉跨越点情况如下：跨越物名称跨越档交叉角跨越物高(m)/跨越物宽(m)跨越点位置本线路被跨越物10KV电力线82#83#80°15/413#-14m110KV电力线2.82#杆塔形呼高SD-15m，83#杆塔形呼高SD-15m.我施工段跨越位置在“钢西”110千伏双回输电线路二回10#-11#（一回6#-7#），距钢西二回10#（一回6#）173米,距二回11#（一回7#）125米处。钢西被跨越处最高点24.6米。3.跨越架基本尺寸如下表跨越物名称跨越架基本尺寸（m）跨越架长（A）跨越架宽（B）跨越架高（C）钢西110KV电力线2018+18294.示意图如下图1封网绳16m18m地线3m导线5m拉线支杆29.1m24.6m图2四、跨越架搭设技术要求：所搭设的跨越架架体的强度，要求在发生断线或跑线事故情况时能承受冲击荷载，保证公路运营安全。1、跨越架杉篙必须采用稍径大于φ60mm。立杆和大横杆应错开搭接，搭接长度不得小0.5m。所使用杉篙若表面有严重腐朽、裂纹任一情况，则严禁使用。2、本跨越架的立杆均应垂直埋入坑内，在去除地面疏松表层后埋深不得小于0.5m。在架体底部靠近地面处设置一道水平木杆（扫地杆），以防跨越架体局部下沉。跨越架的立杆与横杆应垂直搭设。3、跨越架两端及每隔6—7根立杆应设置剪刀撑、支杆或拉线。拉线的挂点、支杆或剪刀撑的绑扎点应设在立杆与横杆的交接处，剪刀撑、支杆或拉线与地面的夹角不得大于60度。支杆埋入地下的深度不得小于0.3m。4、跨越架（木杆）的立杆、大横杆及小横杆的间距不得大于下表的规定：立杆、大横杆及小横杆间距（m）跨越架类别立杆大横杆小横杆木杆1.5m1.2m1.0m5、绑扎跨越架时必须绑扎牢固，跨越架的组立必须牢固可靠、所处位置准确。6、杉篙间使用十字扣结和旋转扣结,但旋转扣结不得超过扣结总量的三分之一，以保证跨越架的稳定性。7、跨越架架体位置必须用经纬仪精确测定，跨越架中心应在线路中心线上，宽度应超出新建线路两边线至少各2.0m，且架顶两端应装设外伸羊角。8、封网绳必须绑扎牢,且张紧后的最大弛度不大于1.5米。9、跨越架的搭设必须严格按照本方案要求进行，使用较粗杉篙架杆搭设羊角杆。搭设到要求高度后,在确认无通行车辆后,把φ10尼龙绳做循环绳进行封顶操作。10、3T地锚的埋设深度不得小于1.8米,马道坡度不大于45°，马道出口与受力方向必须一致。11、跨越架搭设完成后，要打好反向拉线，钢丝绳拉线规格Φ11，以保证跨越架正向及侧向稳定。12、跨越架搭设至上部超过电力线时，应加强安全监护，施工人员不得到靠近电力线侧进行操作。起吊杉篙、工器具时应特别小心，不得同时交叉进行作业。进行立杆、大横杆安装时，应由多人协同作业，防止因人为原因失稳而致使杉篙倒向电力线方向而发生意外。13、将放线段所有铁塔接地线装好。搭设跨越架时应设专人加强监护，防止发生意外。14、跨越架搭设完成后要在其两侧悬挂醒目的警告标志，比如“警防触电、高压危险”、“110kV有电危险，安全距离4.0m”等安全警示标识。五、施工流程及施工要点1.工作流程图2、各工序内容（1）施工前准备跨越施工前需编制跨越方案，进行技术交底，组织有关人员学习安全规程及跨越方案内容。按工具...
