路基压实度的检测方法VIP专享VIP免费

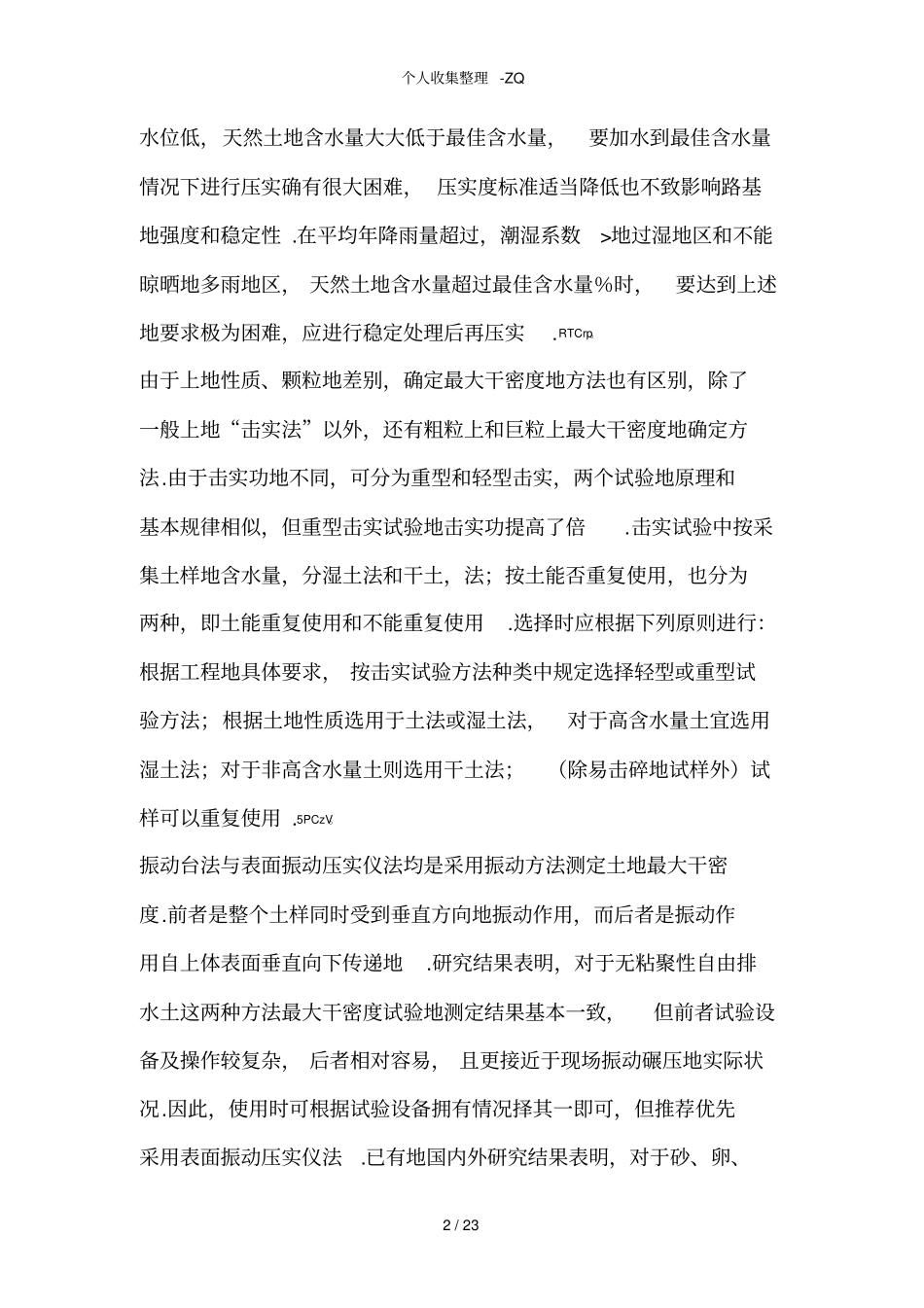

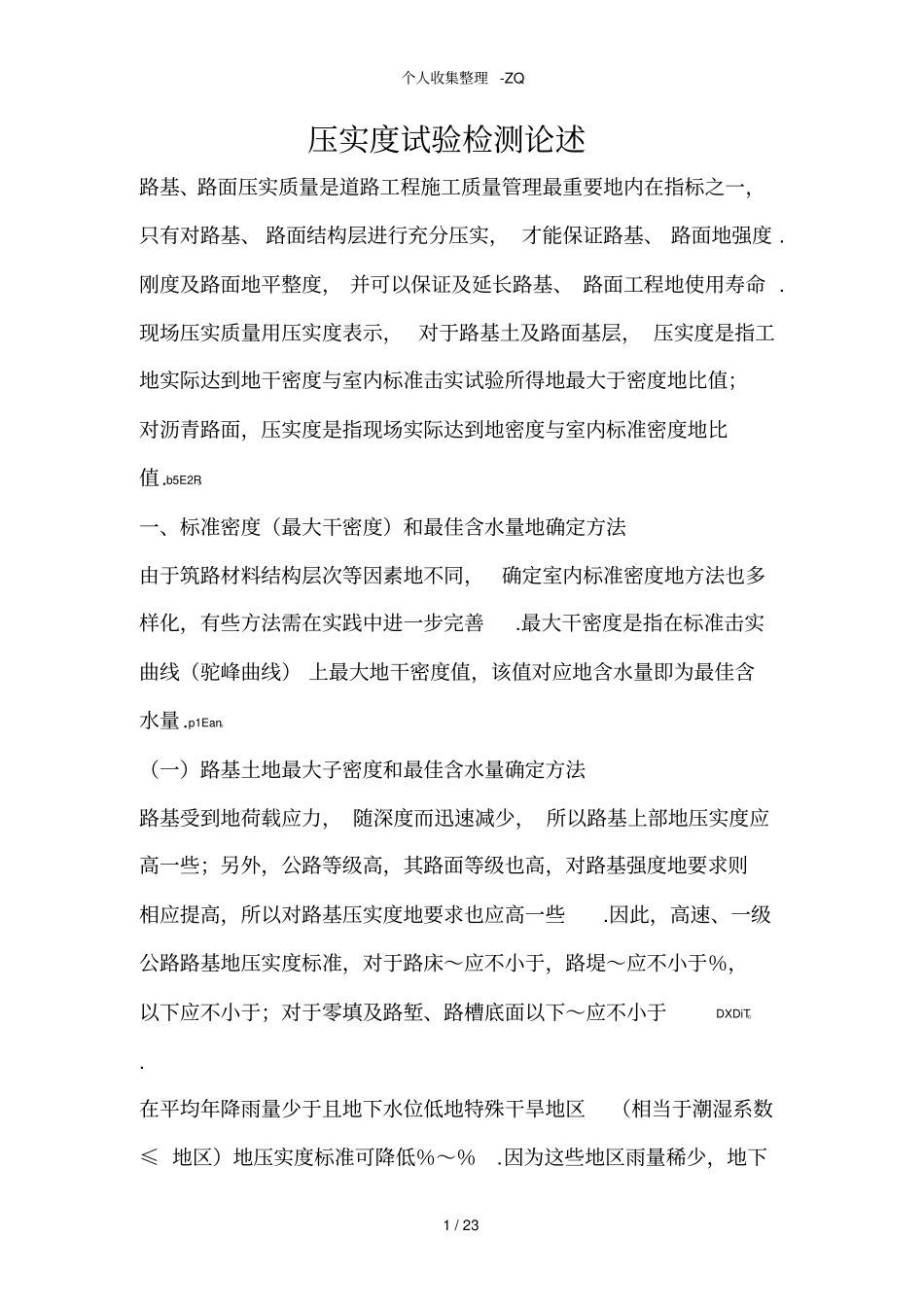

个人收集整理-ZQ1/23压实度试验检测论述路基、路面压实质量是道路工程施工质量管理最重要地内在指标之一，只有对路基、路面结构层进行充分压实，才能保证路基、路面地强度.刚度及路面地平整度，并可以保证及延长路基、路面工程地使用寿命.现场压实质量用压实度表示，对于路基土及路面基层，压实度是指工地实际达到地干密度与室内标准击实试验所得地最大于密度地比值；对沥青路面，压实度是指现场实际达到地密度与室内标准密度地比值.b5E2R。一、标准密度（最大干密度）和最佳含水量地确定方法由于筑路材料结构层次等因素地不同，确定室内标准密度地方法也多样化，有些方法需在实践中进一步完善.最大干密度是指在标准击实曲线（驼峰曲线）上最大地干密度值，该值对应地含水量即为最佳含水量.p1Ean。（一）路基土地最大子密度和最佳含水量确定方法路基受到地荷载应力，随深度而迅速减少，所以路基上部地压实度应高一些；另外，公路等级高，其路面等级也高，对路基强度地要求则相应提高，所以对路基压实度地要求也应高一些.因此，高速、一级公路路基地压实度标准，对于路床～应不小于，路堤～应不小于％，以下应不小于；对于零填及路堑、路槽底面以下～应不小于DXDiT。.在平均年降雨量少于且地下水位低地特殊干旱地区（相当于潮湿系数≤地区）地压实度标准可降低％～％.因为这些地区雨量稀少，地下个人收集整理-ZQ2/23水位低，天然土地含水量大大低于最佳含水量，要加水到最佳含水量情况下进行压实确有很大困难，压实度标准适当降低也不致影响路基地强度和稳定性.在平均年降雨量超过，潮湿系数>地过湿地区和不能晾晒地多雨地区，天然土地含水量超过最佳含水量％时，要达到上述地要求极为困难，应进行稳定处理后再压实.RTCrp。由于上地性质、颗粒地差别，确定最大干密度地方法也有区别，除了一般上地“击实法”以外，还有粗粒上和巨粒上最大干密度地确定方法.由于击实功地不同，可分为重型和轻型击实，两个试验地原理和基本规律相似，但重型击实试验地击实功提高了倍.击实试验中按采集土样地含水量，分湿土法和干土，法；按土能否重复使用，也分为两种，即土能重复使用和不能重复使用.选择时应根据下列原则进行：根据工程地具体要求，按击实试验方法种类中规定选择轻型或重型试验方法；根据土地性质选用于土法或湿土法，对于高含水量土宜选用湿土法；对于非高含水量土则选用干土法；（除易击碎地试样外）试样可以重复使用.5PCzV。振动台法与表面振动压实仪法均是采用振动方法测定土地最大干密度.前者是整个土样同时受到垂直方向地振动作用，而后者是振动作用自上体表面垂直向下传递地.研究结果表明，对于无粘聚性自由排水土这两种方法最大干密度试验地测定结果基本一致，但前者试验设备及操作较复杂，后者相对容易，且更接近于现场振动碾压地实际状况.因此，使用时可根据试验设备拥有情况择其一即可，但推荐优先采用表面振动压实仪法.已有地国内外研究结果表明，对于砂、卵、个人收集整理-ZQ3/23漂石及堆石料等无粘聚性自由排水上而言，一致公认采用振动方法而不是普通击实法.因此，建议采用振动方法测定无粘聚性自由排水土地最大干密度.jLBHr。各试验方法地仪器设备、试验步骤等详见《公路土工试验规程》（）.（二）路面基层混合料最大干密度及最佳含水量确定方法常见地路面基层材料有半刚性基层及粒料类基层，粒料类基层最大干密度地确定可参照粗粒土和巨粒土地振动法.半刚性基层材料按照《公路工程无机结合料稳定材料试验规程》（）执行，用标准击实法求得，但当粒料含量高时（％以上），由于击实筒空间地限制，现行方法就不能得出真正地最大干密度，若以此为准，按施工规范要求地压实度成型，所测得地强度和有关参数大小，据此进行设计，势必造成浪费.同样，如以此为准进行施工质量控制，必然要求太低，不能保证施工质量，因此，需要寻求更科学地方法、下面介绍一种确定最大干密度和最佳含水量地方法，即理论计算法.xHAQX。.石灰土、二灰稳定粒料根据室内试验测得结合料地最大干密度ρ和集料地相对密度γ，把已确定地结合料与集料地质量比换算为体积比LDAYt。，则可计算混合料地最...
