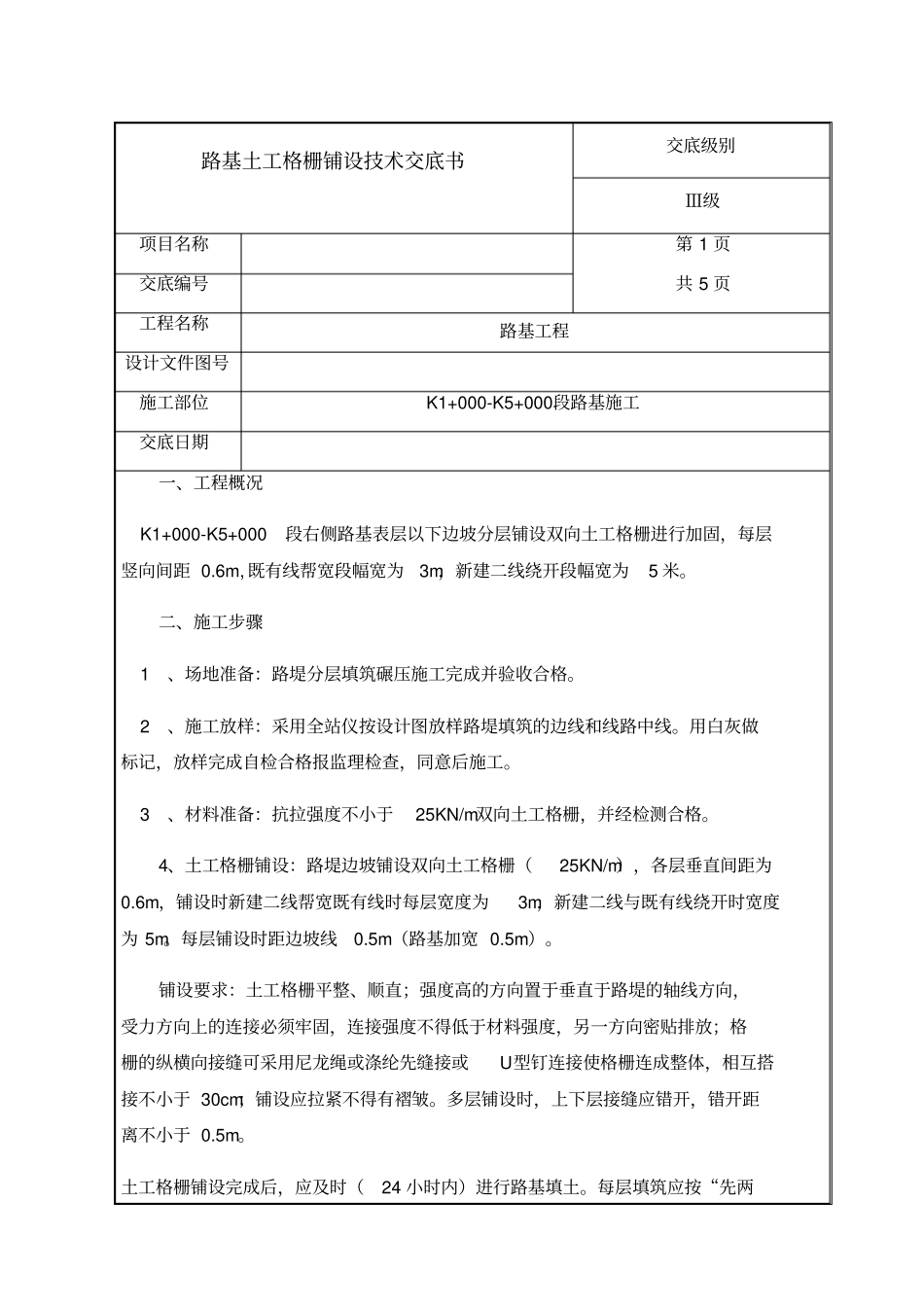

路基土工格栅铺设技术交底书交底级别Ⅲ级项目名称第1页共5页交底编号工程名称路基工程设计文件图号施工部位K1+000-K5+000段路基施工交底日期一、工程概况K1+000-K5+000段右侧路基表层以下边坡分层铺设双向土工格栅进行加固，每层竖向间距0.6m,既有线帮宽段幅宽为3m，新建二线绕开段幅宽为5米。二、施工步骤1、场地准备：路堤分层填筑碾压施工完成并验收合格。2、施工放样：采用全站仪按设计图放样路堤填筑的边线和线路中线。用白灰做标记，放样完成自检合格报监理检查，同意后施工。3、材料准备：抗拉强度不小于25KN/m双向土工格栅，并经检测合格。4、土工格栅铺设：路堤边坡铺设双向土工格栅（25KN/m），各层垂直间距为0.6m，铺设时新建二线帮宽既有线时每层宽度为3m，新建二线与既有线绕开时宽度为5m。每层铺设时距边坡线0.5m（路基加宽0.5m）。铺设要求：土工格栅平整、顺直；强度高的方向置于垂直于路堤的轴线方向，受力方向上的连接必须牢固，连接强度不得低于材料强度，另一方向密贴排放；格栅的纵横向接缝可采用尼龙绳或涤纶先缝接或U型钉连接使格栅连成整体，相互搭接不小于30cm；铺设应拉紧不得有褶皱。多层铺设时，上下层接缝应错开，错开距离不小于0.5m。土工格栅铺设完成后，应及时（24小时内）进行路基填土。每层填筑应按“先两边，后中间”的原则对此填筑，严禁先填中部。填料不允许直接卸在土工隔栅上，必须卸在摊铺完毕的土面上。铺设表面平整，不得有坚硬突起物，一切机械不得直接在铺好的土工隔栅上行走。双向土工格栅铺设见下图：三、安全措施1、施工人员人身安全措施1）.施工人员要充分休息，保持精力充沛，班前10小时不得饮酒，发现饮酒者，应立即停止其工作。2）.所有施工人员进入工地必须戴安全帽。不准穿高跟鞋。并按规定使用劳动保护用品，禁止穿迷彩服及红色衣服上道。3）.工作期间必须按规定着装，正确佩戴、使用劳动保护用品。4）.线路上设好防护，线路边堆放材料必须认真检查，防止侵限。每天设专人对施工地段线路进行检查。5）.除线路检查人员以外，沿线路走时，不准走道心和枕木头，一律走路肩。6）.严禁坐在钢轨、轨枕头，道床上或停留车辆下坐卧休息或避车、乘凉。7）.在线路上进行设备调查、测量、检查线路等单独作业项目，必须设专人防护。8）.过铁路时，要“一站二看三通过”，严格执行《人身安全十不准》。2、路基填筑安全措施（1）路基土方施工前对施工人员进行安全教育工作。特别是对各种机械司机进行文明施工、安全驾驶等教育，保证施工安全。（2）特种机械操作人员、机动车辆驾驶人员，必须经劳动部门专业培训和考试并取得合格证后，方准独立操作。（3）施工现场设立安全标志。危险区域必须悬挂“危险”或者“禁止通行”、等标牌标志，夜间设红灯警示。在施工便道或公路的交叉路口，应设立“慢行”或“非施工车辆禁止通行”等标牌标示。（4）严禁将电线搭靠或固定在机械、栏杆、钢筋、钢管、扒钉等金属材料上，以防触电现象发生。（5）开挖作业应与装、运作业面相互错开，严禁上下重叠作业。（6）任何人不得爬乘挖掘机、装载机、翻斗车等土方施工机械，施工机械的指挥和操作人员必须精力集中，保证安全。3、大机施工安全措施大型机械必须严格按照西安铁路局下发的建设工程大型施工机械安全管理实施办法中大型施工机械安全生产管理制度执行：1.实行制造许可制度；2.进行型式试验制度；3.安全生产教育培训制度；4.安全技术交底制度；5.操作人员持证上岗制度；6.装拆及检测、验收登记制度；7.安全检查制度；8.危险岗位的操作规程和书面告知制度；9.进场前验收制度；10.交接班签认制度；11.施工机械联签单制度；12.集中管理制度。大型机械施工现场必须严格执行一机一人专职防护，做到“五个一”，即一机、一人、一本、一牌、一证。作业人员进入施工现场必须穿戴相应劳动保护用品。作业前应按设备的操作规程进行检查，作业中严格遵守劳动纪律，服从指挥，不得酒后上岗或连续疲劳作业，并做好设备使用、维护、保养记录。配备专职的设备管理员，负责现场的机械管理维修、保养、建立机械帐卡，严格执行机械操作规程。（1）挖掘机、装载机、压路机...
