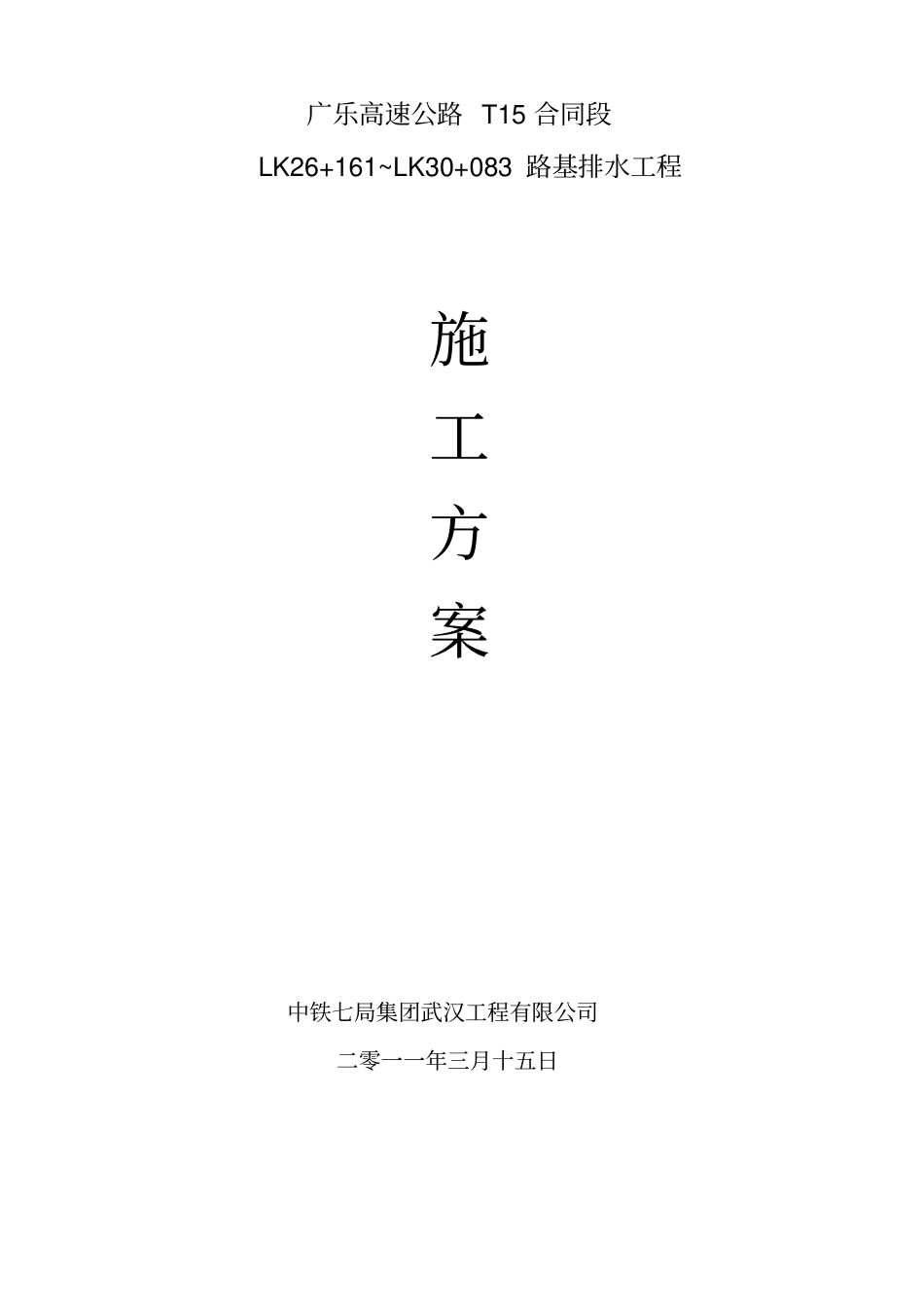

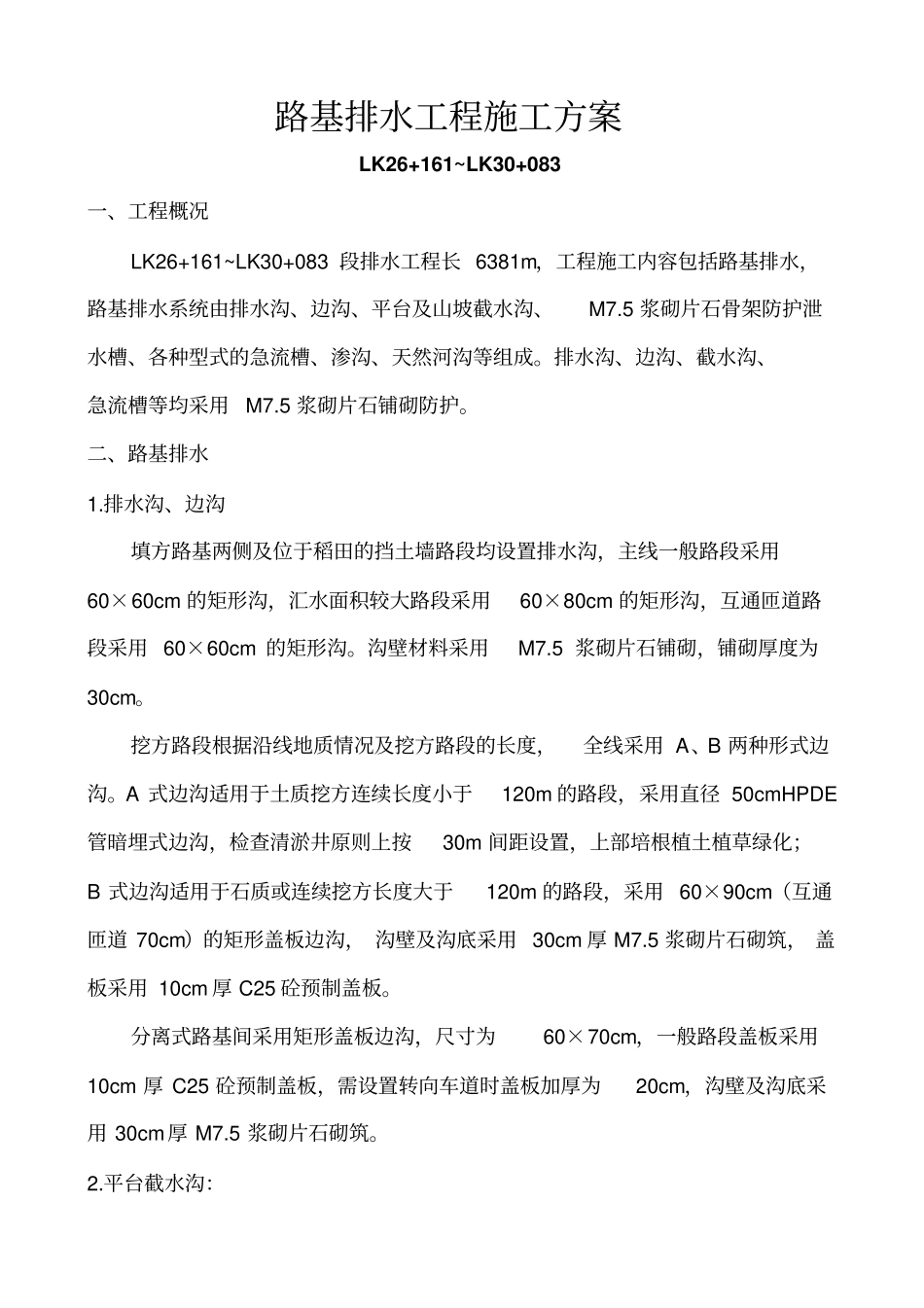

广乐高速公路T15合同段LK26+161~LK30+083路基排水工程施工方案中铁七局集团武汉工程有限公司二零一一年三月十五日路基排水工程施工方案LK26+161~LK30+083一、工程概况LK26+161~LK30+083段排水工程长6381m，工程施工内容包括路基排水，路基排水系统由排水沟、边沟、平台及山坡截水沟、M7.5浆砌片石骨架防护泄水槽、各种型式的急流槽、渗沟、天然河沟等组成。排水沟、边沟、截水沟、急流槽等均采用M7.5浆砌片石铺砌防护。二、路基排水1.排水沟、边沟填方路基两侧及位于稻田的挡土墙路段均设置排水沟，主线一般路段采用60×60cm的矩形沟，汇水面积较大路段采用60×80cm的矩形沟，互通匝道路段采用60×60cm的矩形沟。沟壁材料采用M7.5浆砌片石铺砌，铺砌厚度为30cm。挖方路段根据沿线地质情况及挖方路段的长度，全线采用A、B两种形式边沟。A式边沟适用于土质挖方连续长度小于120m的路段，采用直径50cmHPDE管暗埋式边沟，检查清淤井原则上按30m间距设置，上部培根植土植草绿化；B式边沟适用于石质或连续挖方长度大于120m的路段，采用60×90cm（互通匝道70cm）的矩形盖板边沟，沟壁及沟底采用30cm厚M7.5浆砌片石砌筑，盖板采用10cm厚C25砼预制盖板。分离式路基间采用矩形盖板边沟，尺寸为60×70cm，一般路段盖板采用10cm厚C25砼预制盖板，需设置转向车道时盖板加厚为20cm，沟壁及沟底采用30cm厚M7.5浆砌片石砌筑。2.平台截水沟：挖方边坡平台上设置平台截水沟，采用30cm厚M7.5浆砌片石铺砌，尺寸为40×40cm。3.山坡截水沟：山坡截水沟一般设置于路堑坡顶以外5.0m，截水沟设置视需要而定，当坡顶汇水量不大且地形较平缓时，采用生态截水沟；当坡顶汇水面积较大且地形较陡时，采用矩形浆砌片石截水沟，尺寸为50×50cm.现场根据开挖后的实际情况，适当调整山坡截水沟设置位置，可以不设截水沟的路段，尽量不设。4.急流槽：急流槽主要用于边沟与排水沟、排水沟与排水沟、截水沟与边沟、超高路段横向排水管与排水沟的衔接。5.渗沟：渗沟为40×60cm的碎石碎石渗沟，外包双层透水土工布，沟底设150mm的软式透水管，主要用于地下水较高或有地下水岀露的挖方及低填方路段。用于低填方路段时，渗沟设置下路床底面以下；用于挖方路段时，渗沟设置于路面底基层以下，与边沟一起施工。.6.盲沟：盲沟为90（顶宽）×40（底宽）×50（高）cm的碎石边沟，外包1层透水土工布，主要用于陡坡路堤及填挖交界路段，设置于下路床底面以下。三、施工方法1.路基排水工程的施工在路基排水施工中，首先核查全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，并提出变更申请，使全线的沟渠，管道、桥涵组成完整的排水系统。此处，还应根据现场实际情况和需要，设置施工现场的临时排水措施，以保证路基土石方及附属结构在正常条件下进行施工作业，消除路基基底和土体内部与水有关的隐患，保证路基工程质量，提高施工工作效率。2.边缘排水工程的施工边缘排水工程的施工包括：○1挖方路段边缘排水渗沟的施工；○2填方路段边缘排水渗沟的施工。挖方段路基边缘渗沟路槽以下部分与路基施工同步进行，路槽以上部分与路面同步进行；填方路基边缘渗沟与路面施工同步进行，浆砌片石和５cm软式排水管出水部分可先安排施工。3.排水沟工程的施工挖方地段边沟施工要待路槽成型后进行，填方路段边沟可与路基同步进行施工。边沟开挖后，应用轻质本板钉成的边沟样板进行检查，以保证边沟开挖的边坡和深、宽尺寸，并检查边沟的纵坡是否符合设计和规范要求，检查合格后才能进行边沟的砌筑和浇筑。5.山坡截水沟的施工山坡截水沟亦称为天沟，设在路基边坡上方的山坡上，用于拦截山坡流向路基的地面迳流；减轻边沟的水流负担，保护挖方边坡和填方坡脚不受水流冲刷，山坡截水沟宜安排在挖方边坡开挖前进行，具体操作可根据现场实际情况安排施工，但应保证挖方边坡及填方坡脚不受水流冲刷损害。截水沟开挖后，同样应用木制轻质样板进行检查，以保证截水沟的断面尺寸符合设计要求，检查合格后方可以进行浇筑或砌筑。5平台截水沟和引水沟施工平台截水沟和引水沟的施工与边坡防护工程同步进行，施工方法同山坡截水沟。6.急流槽（含...
