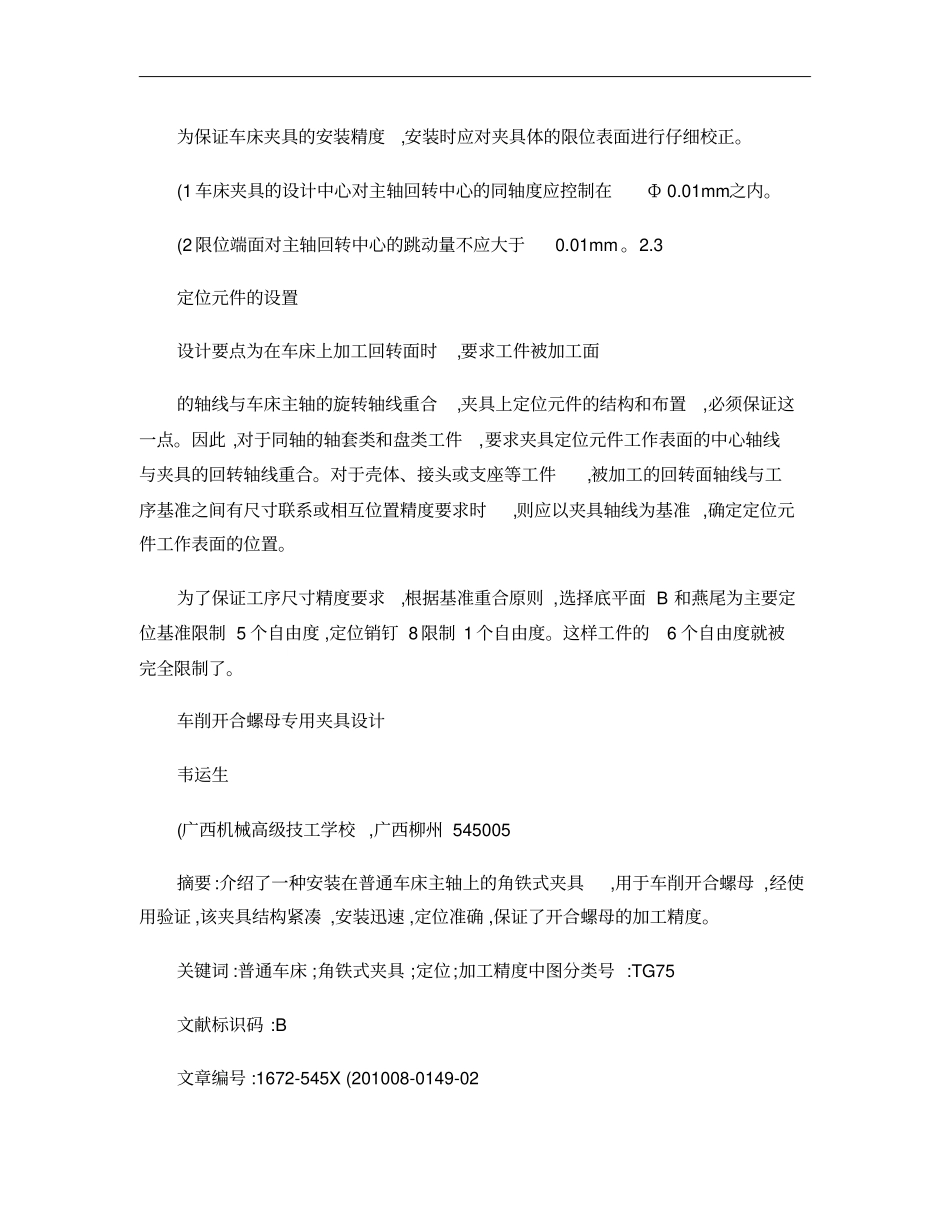

《装备制造技术》2010年第8期机床夹具是机械加工工艺系统的一个重要组成部分,是提高产品加工精度、提高生产效率的工艺措施。角铁式车夹具的结构,是具有类似于角铁的夹具体,夹具结构不对称,需要加平衡装置。夹具安装在车床主轴上,常用于加工壳体、支座、接头等类零件上的回转面及端面。本文是针对车床开合螺母零件设计的专用夹具。1开合螺母零件产品零件名称为C618K-4开合螺母(如图1,材料是ZQSn6-6-3,加工工序为精车T36×6-8及端面;加工要求是:保证T36×6-8孔轴心线与至燕尾底面B的距离为(44±0.05mm,平行度0.04mm,保证T36×6-8孔轴心线基准A的垂直度0.04mm,产品为批量生产。为了方便快捷加工,使用C618K普通车床为加工设备。2夹具结构的设计夹具结构如图2所示。2.1夹具通过过渡盘与机床主轴连接由于夹具径向尺寸较大,采用过渡盘与车床主轴轴颈连接,即主轴前端短锥面与过渡盘连接的方式。过渡盘推入主轴后,其端面与主轴端面只允许有0.05~0.1mm的间隙,用螺钉均匀拧紧后,即可保证端面与锥面全部接触,以使定心准确而且刚性好。夹具体2则以其定位止口按H7/js6装配在过渡盘1的凸缘上,用螺钉紧固。这种连接方式的定心精度,受配合间隙的影响。为了提高定心精度,可按找正圆Ф60mm校正夹具与机床主轴的同轴度。2.2找正基面的设置为保证车床夹具的安装精度,安装时应对夹具体的限位表面进行仔细校正。(1车床夹具的设计中心对主轴回转中心的同轴度应控制在Ф0.01mm之内。(2限位端面对主轴回转中心的跳动量不应大于0.01mm。2.3定位元件的设置设计要点为在车床上加工回转面时,要求工件被加工面的轴线与车床主轴的旋转轴线重合,夹具上定位元件的结构和布置,必须保证这一点。因此,对于同轴的轴套类和盘类工件,要求夹具定位元件工作表面的中心轴线与夹具的回转轴线重合。对于壳体、接头或支座等工件,被加工的回转面轴线与工序基准之间有尺寸联系或相互位置精度要求时,则应以夹具轴线为基准,确定定位元件工作表面的位置。为了保证工序尺寸精度要求,根据基准重合原则,选择底平面B和燕尾为主要定位基准限制5个自由度,定位销钉8限制1个自由度。这样工件的6个自由度就被完全限制了。车削开合螺母专用夹具设计韦运生(广西机械高级技工学校,广西柳州545005摘要:介绍了一种安装在普通车床主轴上的角铁式夹具,用于车削开合螺母,经使用验证,该夹具结构紧凑,安装迅速,定位准确,保证了开合螺母的加工精度。关键词:普通车床;角铁式夹具;定位;加工精度中图分类号:TG75文献标识码:B文章编号:1672-545X(201008-0149-02收稿日期:2010-05-26作者简介:韦运生(1973—,男(壮族,助理讲师,大学本科学历,研究方向为职业实习教育。721444±0.0532±0.20.040.04ABR23T36×6-8901113163AB60°±16'图1开合螺母零件图12345678准202准165H7js6准60145准44±0.021.过渡盘2.夹具体3.配重块4.直角靠铁5.紧定螺钉6.固定螺钉7.斜楔8.定位销钉图2夹具结构图0.01茛▲荨荩▲茛茛▲▲茛0.01cDc149EquipmentManufactringTechnologyNo.8,2010TurningSplitNutsSpecialJigDesignWEIYun-sheng(GuangxiSeniorTechnicalSchoolofMachinery,LiuzhouGuangxi545005,ChinaAbstract:Thearticleintroducedanangleironjiginstalledonthespindleofanenginelathe,usinginturningsplitnuts,proveninuse,thejigiscompactandwellorganized,Itcanbequicklyinstalled,hashighpositionaccuracy,guaranteestheaccuracyofmachiningofsplitnuts.Keywords:enginelathe;angleironjig;position;accuracyofmachining2.4夹紧装置的设置设计要点为在车削过程中,由于工件和夹具随主轴旋转,除工件受切削扭矩的作用外,整个夹具还受到离心力的作用。此外,工件定位基准的位置相对于切削力和重力的方向是变化的。因此,夹紧机构必须产生足够的夹紧力,自锁性能要良好。对于角铁式夹具,还应注意施力方式,防止引起夹具变形。离心力、切削力也会加剧这种变形。本工序为切削T型螺纹,工件转速较低,切削力较小,夹具采用斜楔夹紧机构,可满足加工要求。图2中斜楔7与直角靠铁4接触侧面有1:100的斜度,由于精车前,工件的燕尾部分已经加工,并且经过刮削,精度很高。当拧松紧定螺钉5和固定螺钉6时,松...
