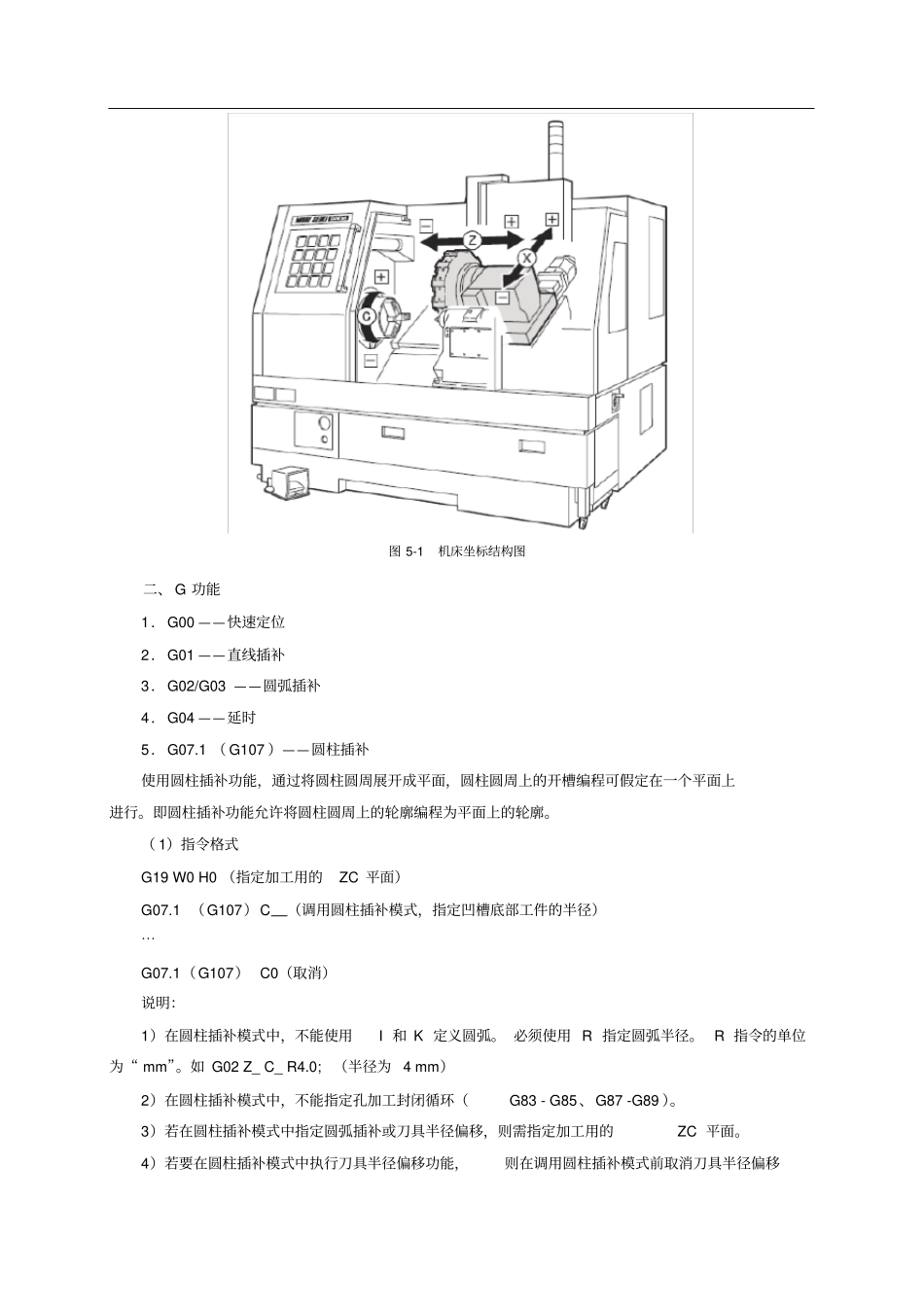

专业能力课程教学项目五车削中心编程与操作1.项目目标：1.1能制定典型车削中心加工零件的加工工艺。1.2能编制车削中心数控加工程序。2.项目内容：2.1典型车铣复合加工的编制方法；2.2程序输入与零件加工。3.项目要求：3.1能进行零件的程序编制；3.2能操作DT310车削中心。任务一车削中心编程一、轴控制和运动方向如图5-1所示，控制轴和它们的运用方向按以下表确定表5-1轴控制和运动方向控制轴单位+方向X刀塔加工直径增加的方向Z刀塔切削刀具远离主轴移动的方向C主轴逆时针方向旋转，从主轴观察工件图5-1机床坐标结构图二、G功能1．G00——快速定位2．G01——直线插补3．G02/G03——圆弧插补4．G04——延时5．G07.1（G107）——圆柱插补使用圆柱插补功能，通过将圆柱圆周展开成平面，圆柱圆周上的开槽编程可假定在一个平面上进行。即圆柱插补功能允许将圆柱圆周上的轮廓编程为平面上的轮廓。（1）指令格式G19W0H0（指定加工用的ZC平面）G07.1（G107）C（调用圆柱插补模式，指定凹槽底部工件的半径）⋯G07.1（G107）C0（取消）说明：1）在圆柱插补模式中，不能使用I和K定义圆弧。必须使用R指定圆弧半径。R指令的单位为“mm”。如G02Z_C_R4.0;（半径为4mm）2）在圆柱插补模式中，不能指定孔加工封闭循环（G83-G85、G87-G89）。3）若在圆柱插补模式中指定圆弧插补或刀具半径偏移，则需指定加工用的ZC平面。4）若要在圆柱插补模式中执行刀具半径偏移功能，则在调用圆柱插补模式前取消刀具半径偏移功能，且在调用圆柱插补模式后指定刀具半径偏移功能。5）在圆柱插补模式中，不能以快速进给速度执行定位。若要以快速进给速度执行定位，必须取消圆柱插补模式。6）在圆柱插补模式中不能指定工件坐标系（G50、G54-G59）、本地坐标系（G52）和机床坐标系（G53）。7）在定位模式（G00）中不能指定G07.1（G107）指令。（2）编程实例如图5-2所示圆柱开槽加工，应用G07.1编程加工该零件槽。图5-2圆柱开槽加工图如图5-3所示，工件圆周φ100×π=314.1593（mm）——对应360°A（100°）：314.1593×（100/360）=87.266（mm）B（200°）：314.1593×（100/360）=174.533（mm）图5-3平面展开图计算C1～C4的距离值：C1：87.266-4=83.266（mm）C1=95.416°C2：87.266+4=91.266（mm）C2=91.266°C3：174.533-4=170.533（mm）C3=195.416°C4：174.533+4=178.533（mm）C4=204.584°程序说明O1;N1;M45;G28H0;G00T0101;G97S2000M13;X115.0Z-10.0S500;G98G01X100.0F120G19W0H0;G07.1(G107)C50.0;C95.416;G02Z-14.0C100.0R4.0;G01Z-36.0;G03Z-40.0C104.583R4.0;G01C195.416;G03Z-36.0C200.0R4.0;G01Z-14.0;G02Z-10.0C204.584R4.0;G01C360.0;G07.1(G107)C0;G01X115.0;G00G99X200.0Z100.0M05;G18M46;M30;C轴连接定位在开槽开始点选择加工平面（ZC平面）在圆柱插补模式中，在旋转轴（C轴）和直线轴（Z轴）之间指定圆弧指令（G02或G03）时，则需选择一个平面。若不需要Z轴和C轴运动，则指定为“G19W0H0;”。这是必须的，因为G19指令后必须指定Z轴和C轴指令。调用圆柱插补模式。由于工件直径（凹槽底部）为φ100，所以圆柱半径为50mm。通过同步主轴旋转（C轴分度）和Z轴运动执行加工，直到取消圆柱插补模式。圆柱插补模式取消取消C轴连接6．G12.1（G112）/G13.1（G113）——极坐标插补（1）指令格式G12.1（G112）极坐标插补（切口）G13.1（G113）极坐标插补取消（2）指令功能“切口”是指切削工件表面以形成一个轮廓形状。启动旋转刀具后，指定G12.1(G112)指令选择极坐标插补模式。在极坐标插补模式中，可同步进行主轴旋转（低速）和旋转刀具的X轴进给。说明：1）在极坐标插补模式中，应以直径指定X轴值，以半径“mm”而不是角度来指定C轴值。2）必须在不带其他指令的程序块中指定G12.1（G112）和G13.1（G113）指令。3）当在极坐标插补模式中执行圆弧切削时，根据直线轴的轴名确定表示圆弧半径的地址。若把X轴作为直线轴：由于假设在XY表面上执行圆弧插补，地址I和J用于指定圆弧半径。（默认值设置）若把Z轴作为直线轴：由于假设在ZX表面上执行圆弧插补，地址I和K用于指定圆弧半径。注意，可用地址R指定圆弧半径。4）...
