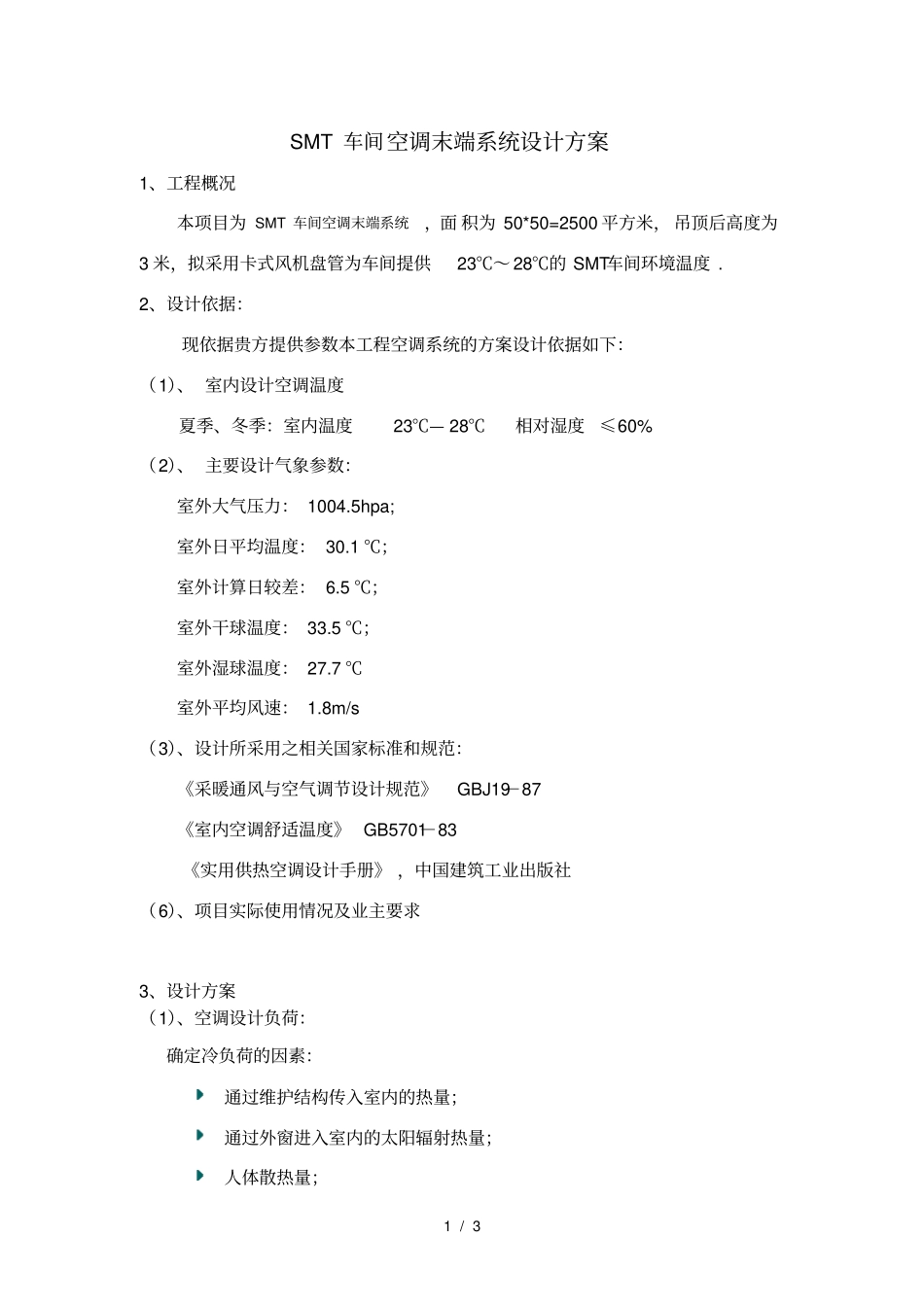

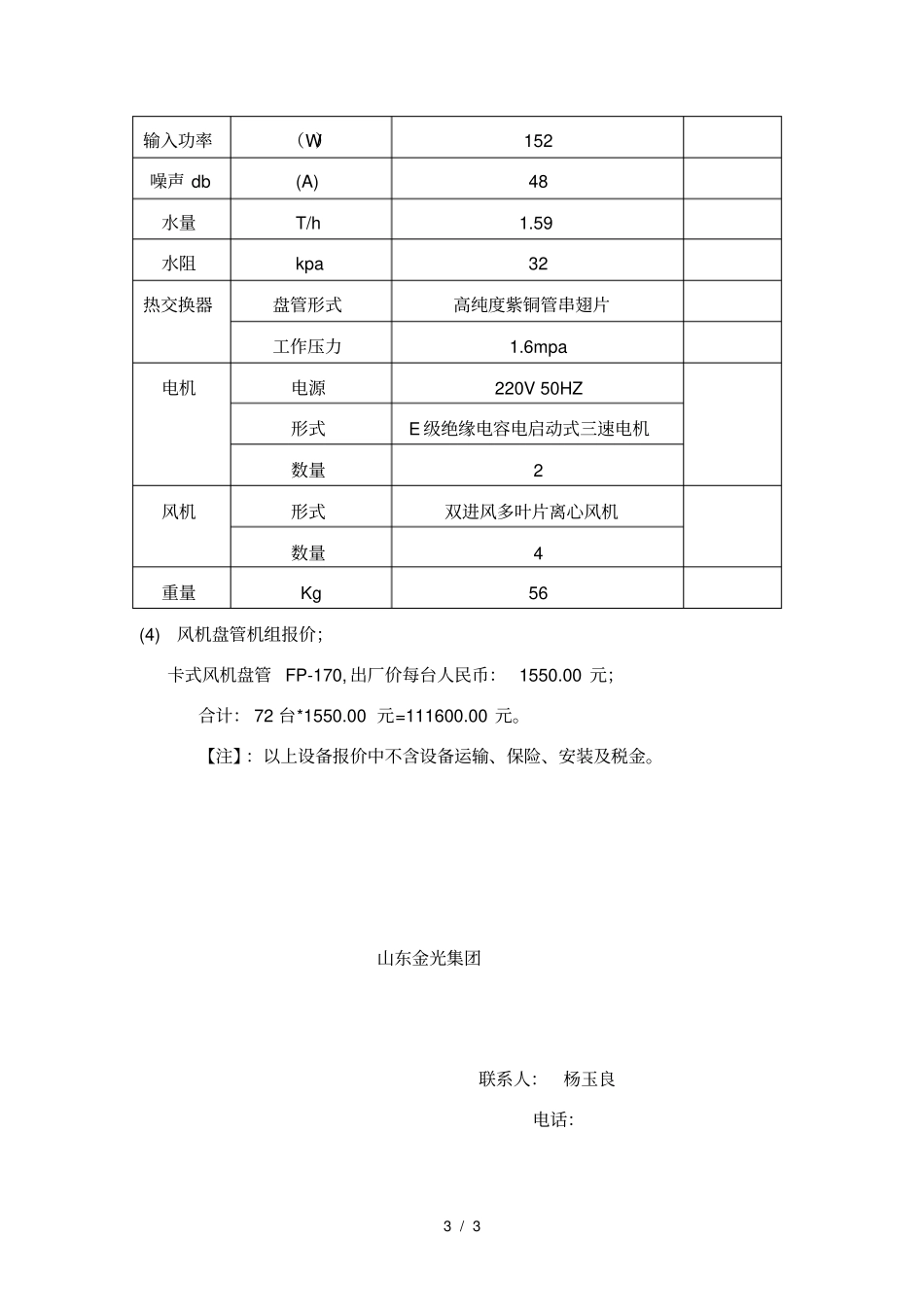

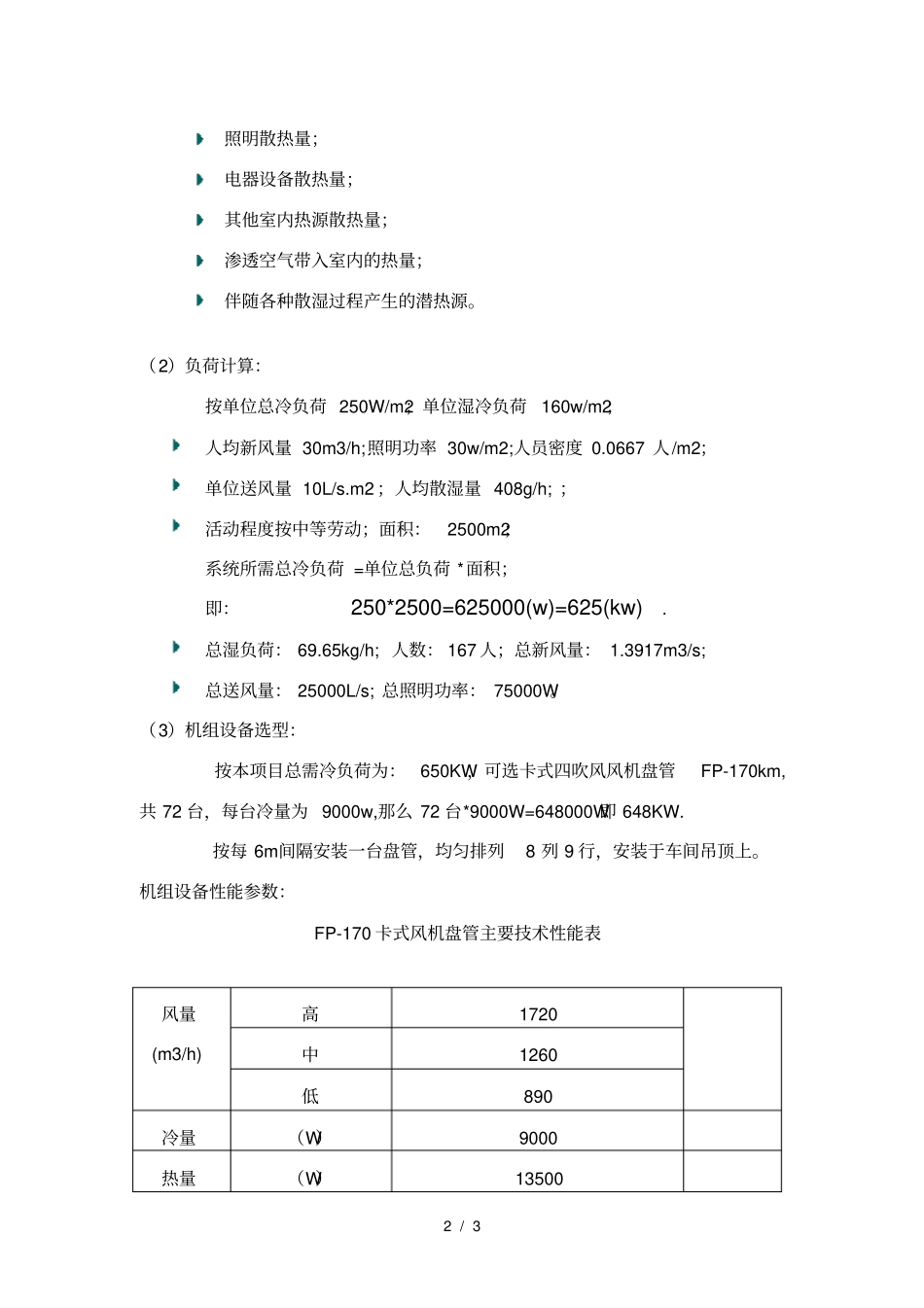

1/3SMT车间空调末端系统设计方案1、工程概况本项目为SMT车间空调末端系统，面积为50*50=2500平方米，吊顶后高度为3米，拟采用卡式风机盘管为车间提供23℃～28℃的SMT车间环境温度.2、设计依据：现依据贵方提供参数本工程空调系统的方案设计依据如下：（1）、室内设计空调温度夏季、冬季：室内温度23℃—28℃相对湿度≤60%（2）、主要设计气象参数：室外大气压力：1004.5hpa;室外日平均温度：30.1℃；室外计算日较差：6.5℃；室外干球温度：33.5℃；室外湿球温度：27.7℃室外平均风速：1.8m/s（3）、设计所采用之相关国家标准和规范：《采暖通风与空气调节设计规范》GBJ19－87《室内空调舒适温度》GB5701－83《实用供热空调设计手册》，中国建筑工业出版社（6）、项目实际使用情况及业主要求3、设计方案（1）、空调设计负荷：确定冷负荷的因素：通过维护结构传入室内的热量；通过外窗进入室内的太阳辐射热量；人体散热量；2/3照明散热量；电器设备散热量；其他室内热源散热量；渗透空气带入室内的热量；伴随各种散湿过程产生的潜热源。（2）负荷计算：按单位总冷负荷250W/m2；单位湿冷负荷160w/m2；人均新风量30m3/h;照明功率30w/m2;人员密度0.0667人/m2；单位送风量10L/s.m2；人均散湿量408g/h;；活动程度按中等劳动；面积：2500m2；系统所需总冷负荷=单位总负荷*面积；即：250*2500=625000(w)=625(kw).总湿负荷：69.65kg/h;人数：167人；总新风量：1.3917m3/s;总送风量：25000L/s;总照明功率：75000W。（3）机组设备选型：按本项目总需冷负荷为：650KW，可选卡式四吹风风机盘管FP-170km,共72台，每台冷量为9000w,那么72台*9000W=648000W即648KW.按每6m间隔安装一台盘管，均匀排列8列9行，安装于车间吊顶上。机组设备性能参数：FP-170卡式风机盘管主要技术性能表风量(m3/h)高1720中1260低890冷量（W）9000热量（W）135003/3输入功率（W）152噪声db(A)48水量T/h1.59水阻kpa32热交换器盘管形式高纯度紫铜管串翅片工作压力1.6mpa电机电源220V50HZ形式E级绝缘电容电启动式三速电机数量2风机形式双进风多叶片离心风机数量4重量Kg56(4)风机盘管机组报价；卡式风机盘管FP-170,出厂价每台人民币：1550.00元；合计：72台*1550.00元=111600.00元。【注】：以上设备报价中不含设备运输、保险、安装及税金。山东金光集团联系人：杨玉良电话：
