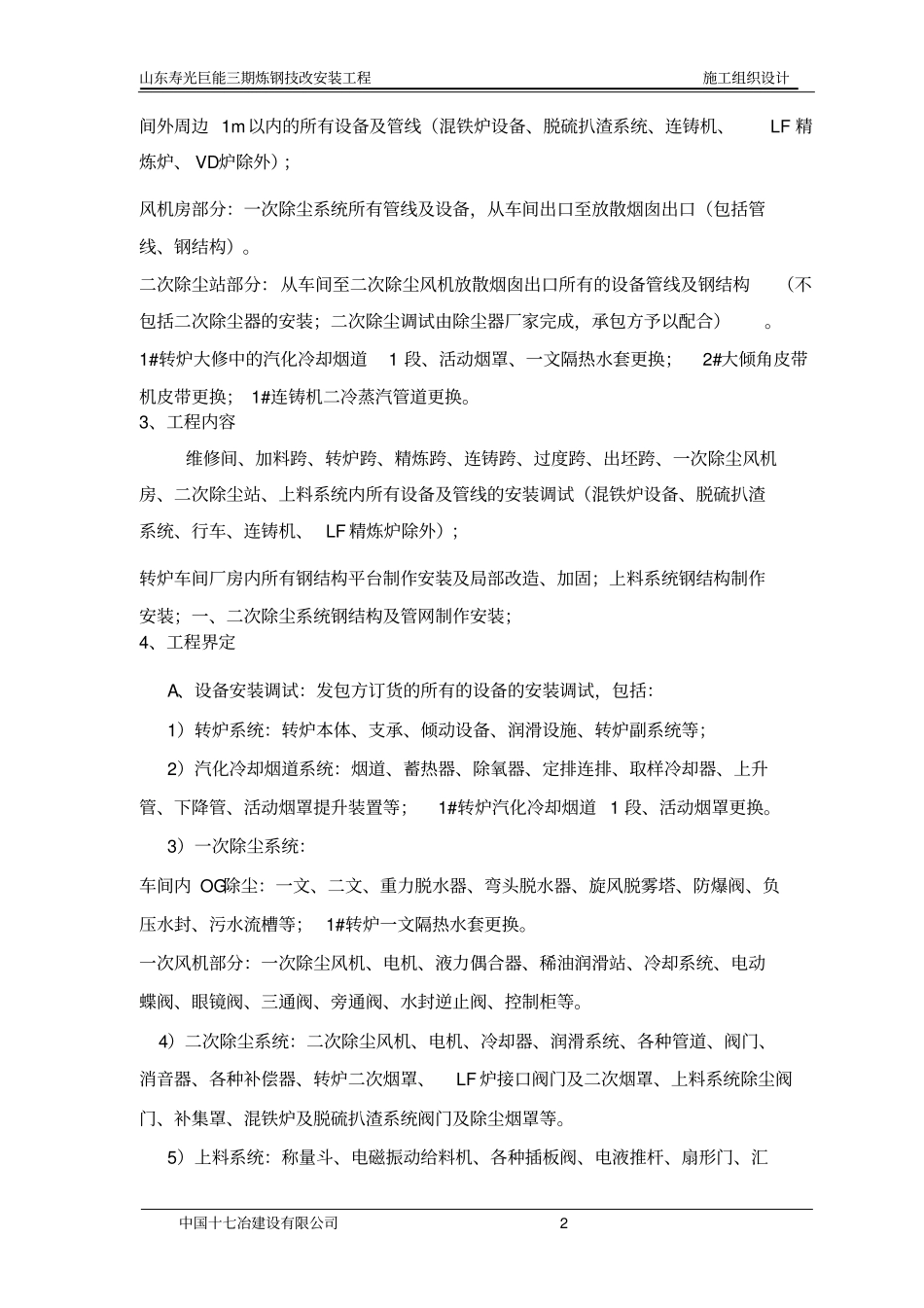

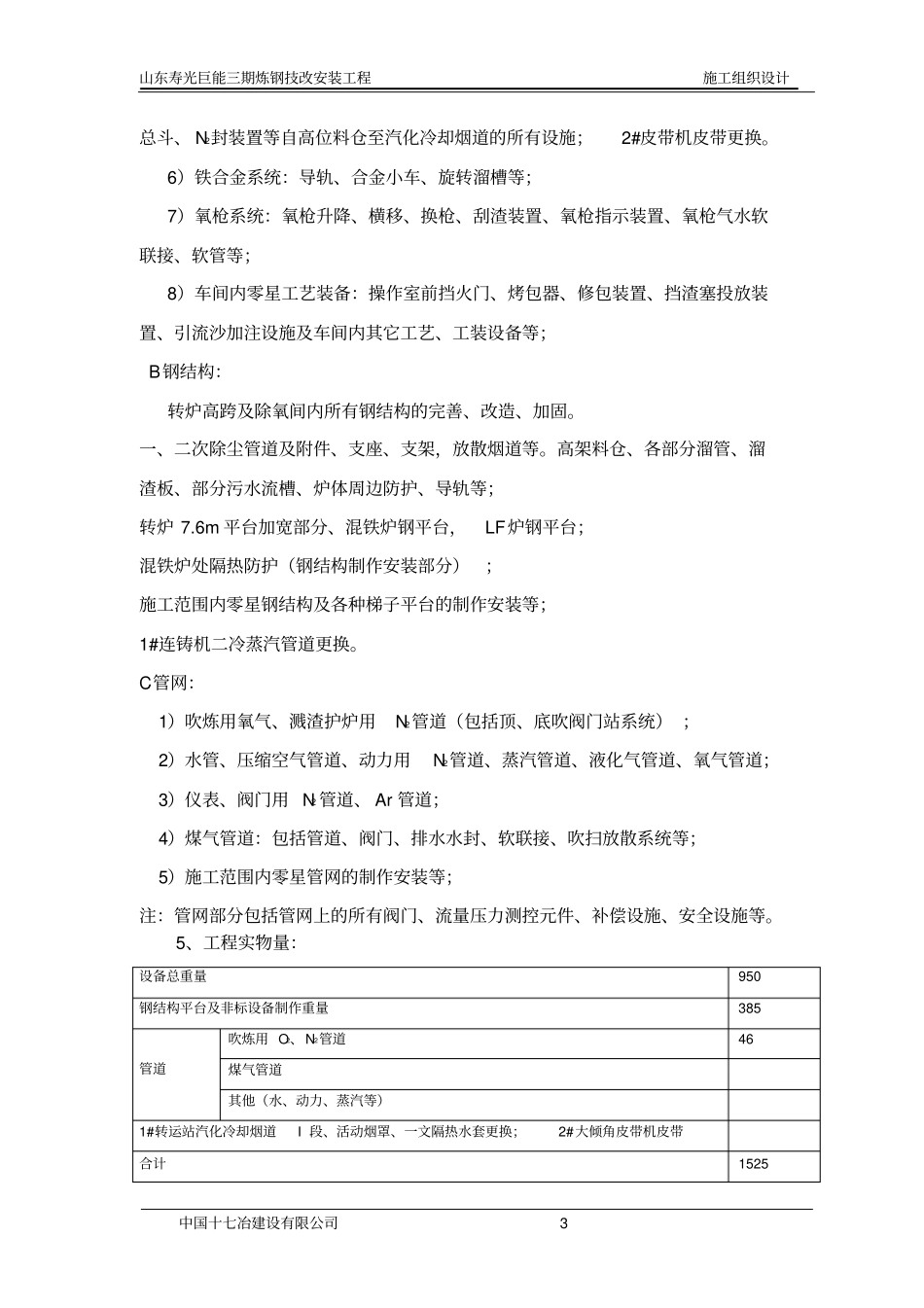

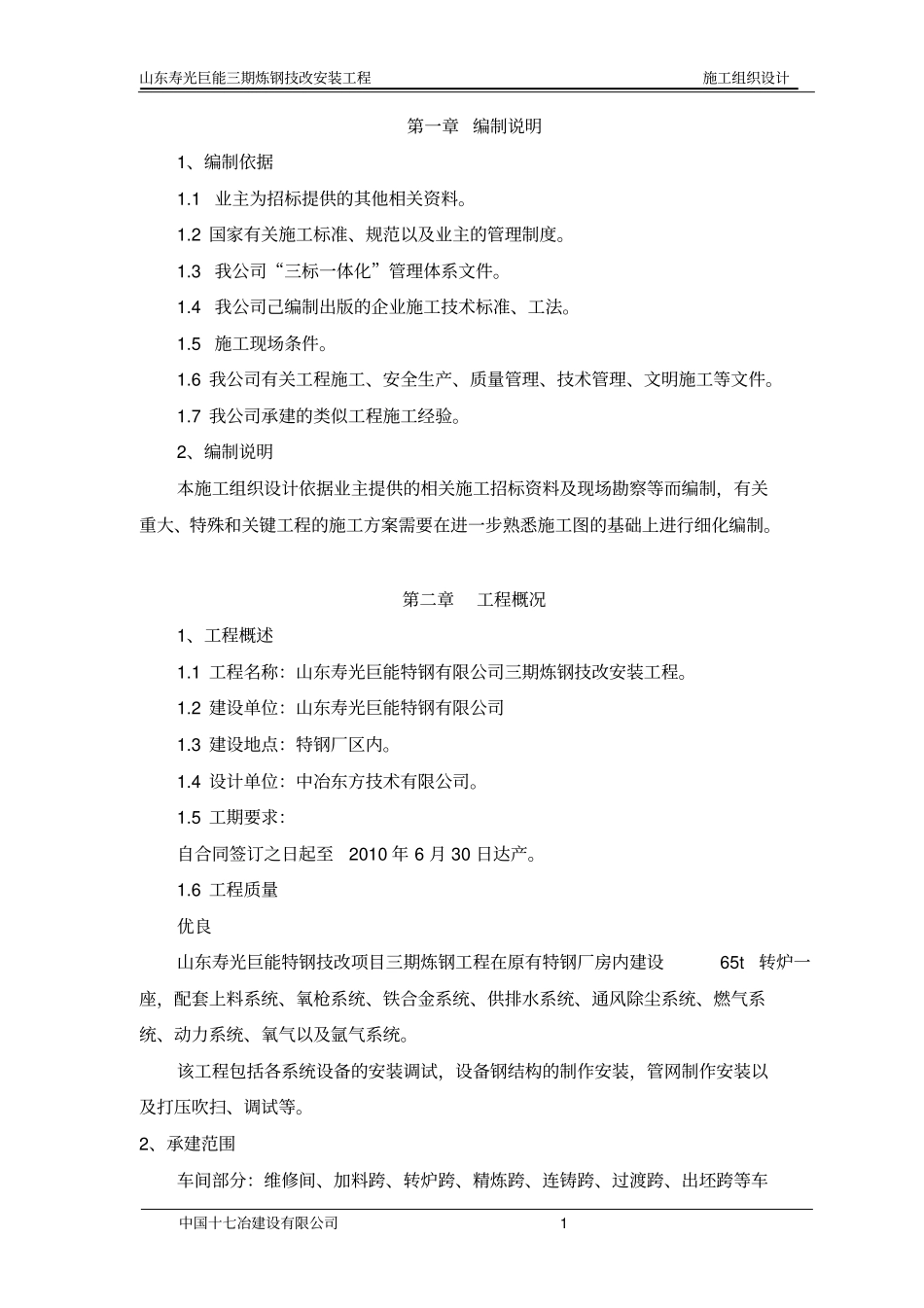

山东寿光巨能三期炼钢技改安装工程施工组织设计中国十七冶建设有限公司1第一章编制说明1、编制依据1.1业主为招标提供的其他相关资料。1.2国家有关施工标准、规范以及业主的管理制度。1.3我公司“三标一体化”管理体系文件。1.4我公司己编制出版的企业施工技术标准、工法。1.5施工现场条件。1.6我公司有关工程施工、安全生产、质量管理、技术管理、文明施工等文件。1.7我公司承建的类似工程施工经验。2、编制说明本施工组织设计依据业主提供的相关施工招标资料及现场勘察等而编制，有关重大、特殊和关键工程的施工方案需要在进一步熟悉施工图的基础上进行细化编制。第二章工程概况1、工程概述1.1工程名称：山东寿光巨能特钢有限公司三期炼钢技改安装工程。1.2建设单位：山东寿光巨能特钢有限公司1.3建设地点：特钢厂区内。1.4设计单位：中冶东方技术有限公司。1.5工期要求：自合同签订之日起至2010年6月30日达产。1.6工程质量优良山东寿光巨能特钢技改项目三期炼钢工程在原有特钢厂房内建设65t转炉一座，配套上料系统、氧枪系统、铁合金系统、供排水系统、通风除尘系统、燃气系统、动力系统、氧气以及氩气系统。该工程包括各系统设备的安装调试，设备钢结构的制作安装，管网制作安装以及打压吹扫、调试等。2、承建范围车间部分：维修间、加料跨、转炉跨、精炼跨、连铸跨、过渡跨、出坯跨等车山东寿光巨能三期炼钢技改安装工程施工组织设计中国十七冶建设有限公司2间外周边1m以内的所有设备及管线（混铁炉设备、脱硫扒渣系统、连铸机、LF精炼炉、VD炉除外）；风机房部分：一次除尘系统所有管线及设备，从车间出口至放散烟囱出口（包括管线、钢结构）。二次除尘站部分：从车间至二次除尘风机放散烟囱出口所有的设备管线及钢结构（不包括二次除尘器的安装；二次除尘调试由除尘器厂家完成，承包方予以配合）。1#转炉大修中的汽化冷却烟道1段、活动烟罩、一文隔热水套更换；2#大倾角皮带机皮带更换；1#连铸机二冷蒸汽管道更换。3、工程内容维修间、加料跨、转炉跨、精炼跨、连铸跨、过度跨、出坯跨、一次除尘风机房、二次除尘站、上料系统内所有设备及管线的安装调试（混铁炉设备、脱硫扒渣系统、行车、连铸机、LF精炼炉除外）；转炉车间厂房内所有钢结构平台制作安装及局部改造、加固；上料系统钢结构制作安装；一、二次除尘系统钢结构及管网制作安装；4、工程界定A、设备安装调试：发包方订货的所有的设备的安装调试，包括：1）转炉系统：转炉本体、支承、倾动设备、润滑设施、转炉副系统等；2）汽化冷却烟道系统：烟道、蓄热器、除氧器、定排连排、取样冷却器、上升管、下降管、活动烟罩提升装置等；1#转炉汽化冷却烟道1段、活动烟罩更换。3）一次除尘系统：车间内OG除尘：一文、二文、重力脱水器、弯头脱水器、旋风脱雾塔、防爆阀、负压水封、污水流槽等；1#转炉一文隔热水套更换。一次风机部分：一次除尘风机、电机、液力偶合器、稀油润滑站、冷却系统、电动蝶阀、眼镜阀、三通阀、旁通阀、水封逆止阀、控制柜等。4）二次除尘系统：二次除尘风机、电机、冷却器、润滑系统、各种管道、阀门、消音器、各种补偿器、转炉二次烟罩、LF炉接口阀门及二次烟罩、上料系统除尘阀门、补集罩、混铁炉及脱硫扒渣系统阀门及除尘烟罩等。5）上料系统：称量斗、电磁振动给料机、各种插板阀、电液推杆、扇形门、汇山东寿光巨能三期炼钢技改安装工程施工组织设计中国十七冶建设有限公司3总斗、N2封装置等自高位料仓至汽化冷却烟道的所有设施；2#皮带机皮带更换。6）铁合金系统：导轨、合金小车、旋转溜槽等；7）氧枪系统：氧枪升降、横移、换枪、刮渣装置、氧枪指示装置、氧枪气水软联接、软管等；8）车间内零星工艺装备：操作室前挡火门、烤包器、修包装置、挡渣塞投放装置、引流沙加注设施及车间内其它工艺、工装设备等；B钢结构：转炉高跨及除氧间内所有钢结构的完善、改造、加固。一、二次除尘管道及附件、支座、支架，放散烟道等。高架料仓、各部分溜管、溜渣板、部分污水流槽、炉体周边防护、导轨等；转炉7.6m平台加宽部分、混铁炉钢平台，LF炉钢平台；混铁炉处隔热防护（钢结构制作安装部分）；...
