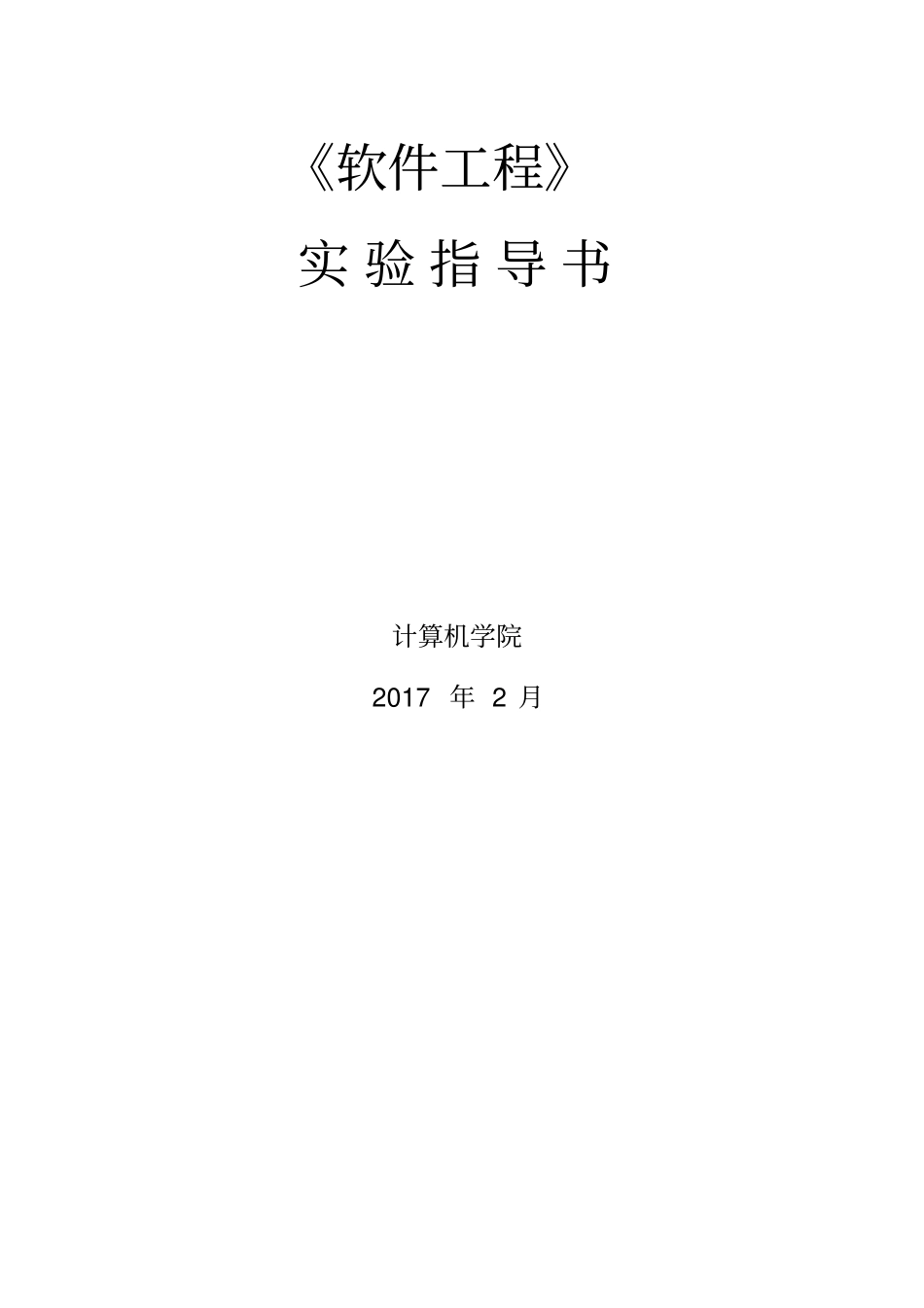

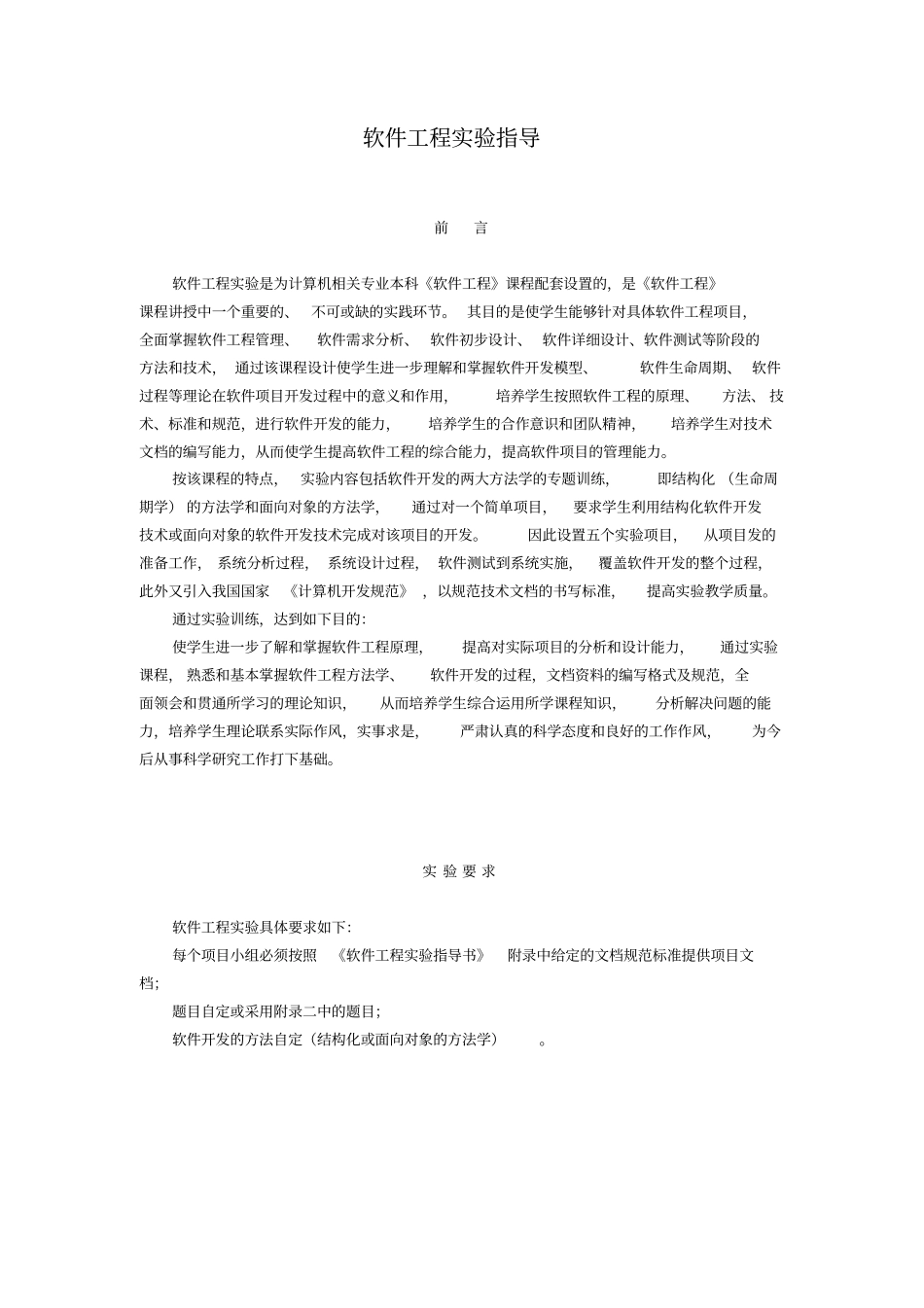

《软件工程》实验指导书计算机学院2017年2月软件工程实验指导前言软件工程实验是为计算机相关专业本科《软件工程》课程配套设置的，是《软件工程》课程讲授中一个重要的、不可或缺的实践环节。其目的是使学生能够针对具体软件工程项目，全面掌握软件工程管理、软件需求分析、软件初步设计、软件详细设计、软件测试等阶段的方法和技术，通过该课程设计使学生进一步理解和掌握软件开发模型、软件生命周期、软件过程等理论在软件项目开发过程中的意义和作用，培养学生按照软件工程的原理、方法、技术、标准和规范，进行软件开发的能力，培养学生的合作意识和团队精神，培养学生对技术文档的编写能力，从而使学生提高软件工程的综合能力，提高软件项目的管理能力。按该课程的特点，实验内容包括软件开发的两大方法学的专题训练，即结构化（生命周期学）的方法学和面向对象的方法学，通过对一个简单项目，要求学生利用结构化软件开发技术或面向对象的软件开发技术完成对该项目的开发。因此设置五个实验项目，从项目发的准备工作，系统分析过程，系统设计过程，软件测试到系统实施，覆盖软件开发的整个过程，此外又引入我国国家《计算机开发规范》，以规范技术文档的书写标准，提高实验教学质量。通过实验训练，达到如下目的：使学生进一步了解和掌握软件工程原理，提高对实际项目的分析和设计能力，通过实验课程，熟悉和基本掌握软件工程方法学、软件开发的过程，文档资料的编写格式及规范，全面领会和贯通所学习的理论知识，从而培养学生综合运用所学课程知识，分析解决问题的能力，培养学生理论联系实际作风，实事求是，严肃认真的科学态度和良好的工作作风，为今后从事科学研究工作打下基础。实验要求软件工程实验具体要求如下：每个项目小组必须按照《软件工程实验指导书》附录中给定的文档规范标准提供项目文档；题目自定或采用附录二中的题目；软件开发的方法自定（结构化或面向对象的方法学）。实验一用Visio进行功能分析和建模1.实验目的掌握结构化分析的方法。掌握使用Visio2003软件绘制数据流图、状态转换图的一般方法和技巧。2.实验环境软件平台:MicrosoftWindowsXP，软件工具：MicrisoftVisio2003。3.实验原理结构化分析方法以数据字典为核心，采用实体关系图、数据流图和状态转换图等图形来表达需求，直观明了且易于理解和掌握。数据流图作为功能建模的基础，描述数据怎样转换以及转换的功能，状态转换图作为行为建模的基础，表示系统的各种行为状态以及状态间的转换方式。4.实验内容与要求绘制学生成绩管理系统（案例如下）的数据流图及状态转换图。5.撰写实验报告案例1某校准备开发一个学生成绩管理系统。在该系统中，教务人员录入学生信息、课程信息和成绩信息，学生可以随时查询自己所选课程的成绩。由于学生成绩属于敏感信息，系统必须提供必要的安全措施以防非法存取。用Visio操作实验步骤及相关详细讲解：*第0层DFD图教务人员维护学生信息和课程信息，并登录学生的选课成绩；学生查询自己的成绩单。*第1层DFD图对第0层DFD图中的一个加工"学生成绩管理"进行展开。双箭头：直线——右键格式——线条，线端的起点终点直线用动态连接线*第2层DFD图对第1层DFD图中的一个加工"查询学生成绩"进行展开。绘制第0层DFD的时候，将整个系统看成一个加工，然后找出作用于该加工的外部实体，以及相应的数据输入和输出。对于"学生成绩管理系统"而言，整个系统就是一个加工"学生成绩管理"。从用户的需求描述可知，"教务人员"是数据的源点，"学生"是数据的终点。另外，教务人员需要录入学生信息、课程信息和成绩，说明"学生信息"、"课程信息"和"成绩"是数据流；同样，"查询请求"和"查询结果"也是数据流。根据上述分析，得到如图所示的第0层DFD。绘制下一层数据流图时，细化第0层的加工"学生成绩管理"，从而描述系统的主要功能。从第0层DFD得知，"学生信息"是教务人员需要录入的一个信息，因此加入一个加?quot;录入学生信息"，同样得到"录入课程信息"、"登记成绩"两个加工。另外，数据流"查询请求"和"查询结果"应该由加工"查询成绩"来完成。这样，我们用"录入学生信息"、"录入课程信息...
