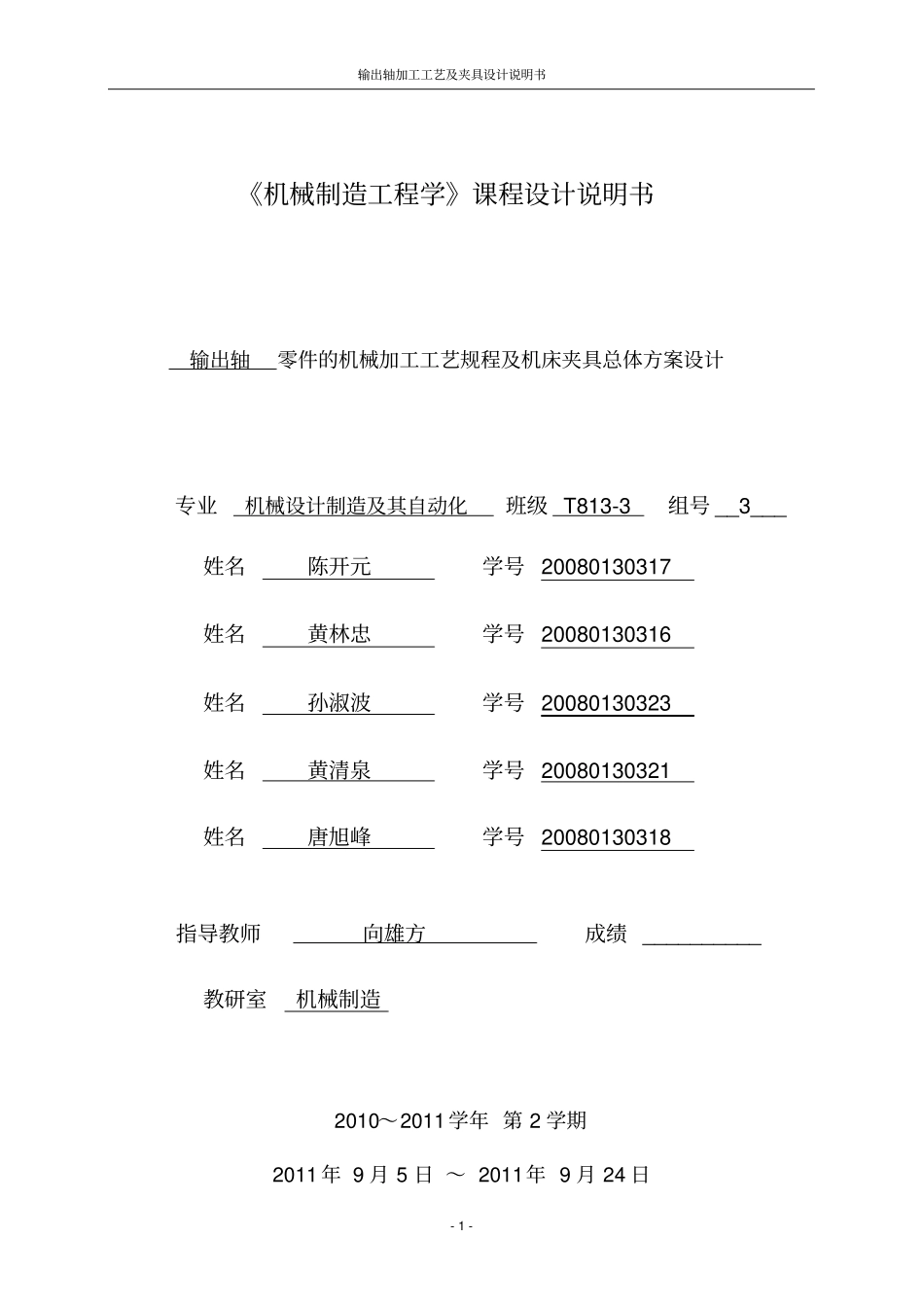

输出轴加工工艺及夹具设计说明书-1-《机械制造工程学》课程设计说明书输出轴零件的机械加工工艺规程及机床夹具总体方案设计专业机械设计制造及其自动化班级T813-3组号__3___姓名陈开元学号20080130317姓名黄林忠学号20080130316姓名孙淑波学号20080130323姓名黄清泉学号20080130321姓名唐旭峰学号20080130318指导教师向雄方成绩__________教研室机械制造2010～2011学年第2学期2011年9月5日～2011年9月24日输出轴加工工艺及夹具设计说明书-2-课程设计的目的机械制造工程学课程设计是在学完了机械制造工程学等课程，并进行了生产实习的基础上进行的一个教学环节，它要求学生全面地综合运用本课程及其有关先修课程的理论和实践知识，进行零件加工工艺规程的设计和机床夹具的设计。其目的在于：(1)培养学生运用机械制造工程学及相关课程(工程材料与热处理、机械设计、公差与技术测量等)的知识，结合生产实习中学到的实践知识，独立地分析和解决零件机械加工工艺问题，初步具备设计一个中等复杂程度零件的工艺规程的能力。（第一阶段：完成一个零件的机械加工工艺规程的设计）(2)能根据被加工零件的技术要求，运用机床夹具设计的基本原理和方法，学会拟订机床夹具设计方案，完成夹具结构设计，提高结构设计能力。（第二阶段：完成一套专用机床夹具的总体设计方案）(3)培养学生熟悉并运用有关手册、规范、图表等技术资料的能力。(4)进一步培养学生识图、制图、运算和编写技术文件等基本技能。课程设计任务书题目：设计______________零件的机械加工工艺规程及机床夹具设计内容：1、绘制零件图（按1︰1的比例）1张2、绘制毛坯图（按1︰1的比例）1张3、填写零件机械加工工艺规程卡片1套（包括：机械加工工艺过程卡片1套，机械加工工序卡片1套）4、机床夹具总体方案图1张5、编写零件课程设计说明书1份原始资料：零件图样1张；零件生产纲领为10000件/年；每日1班。课程设计的具体内容：（1）明确本次课程设计的任务。（2）绘制零件工作图一张（按1︰1的比例）。（3）对零件进行结构工艺性分析。（4）拟订零件机械加工工艺路线。（5）绘制零件的毛坯图一张（按1︰1的比例）。（6）填写零件机械加工工艺卡一份（7）编写零件机械加工工艺设计说明书一份。（8）绘制机床夹具总体方案图一张。输出轴加工工艺及夹具设计说明书3目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41、零件的工艺分析及生产类型的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4技术要求分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4零件的工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42、选择毛坯、确定毛坯尺寸、设计毛坯图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5选择毛坯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5毛坯尺寸的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53、选择加工方法、制定加工工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6定位基准的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6零件表面加工方法的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7制定工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯84、工序设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8确定工序尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯125、确定切削用量及基本工时⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12切削用量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18基本工时⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯476、夹具设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯48定位夹紧方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯48切削力和夹紧力的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯497参考书目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯50输出轴加工工艺及夹具设计说明书4前言机械制造技术基础课程设计所选定的题...
