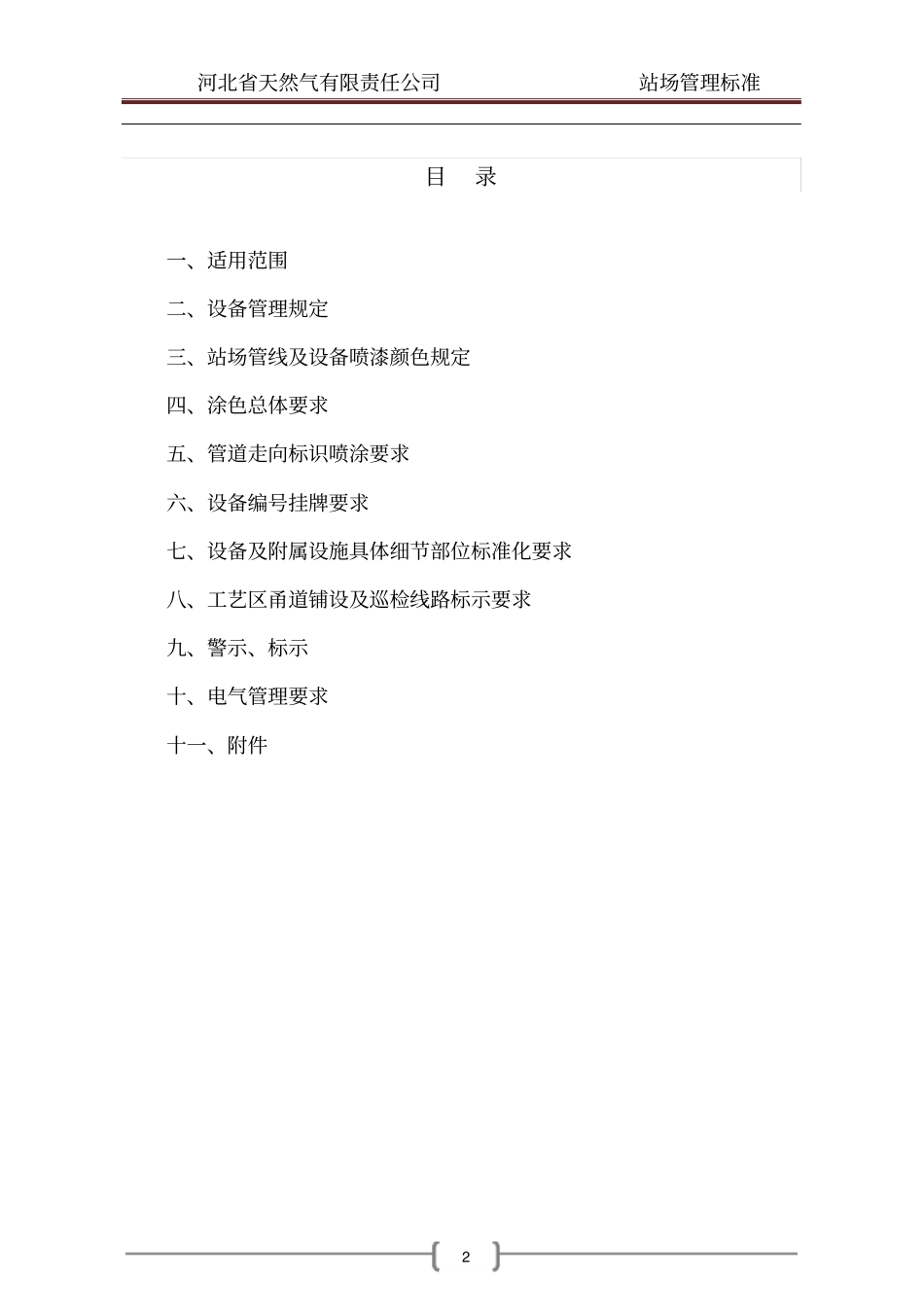

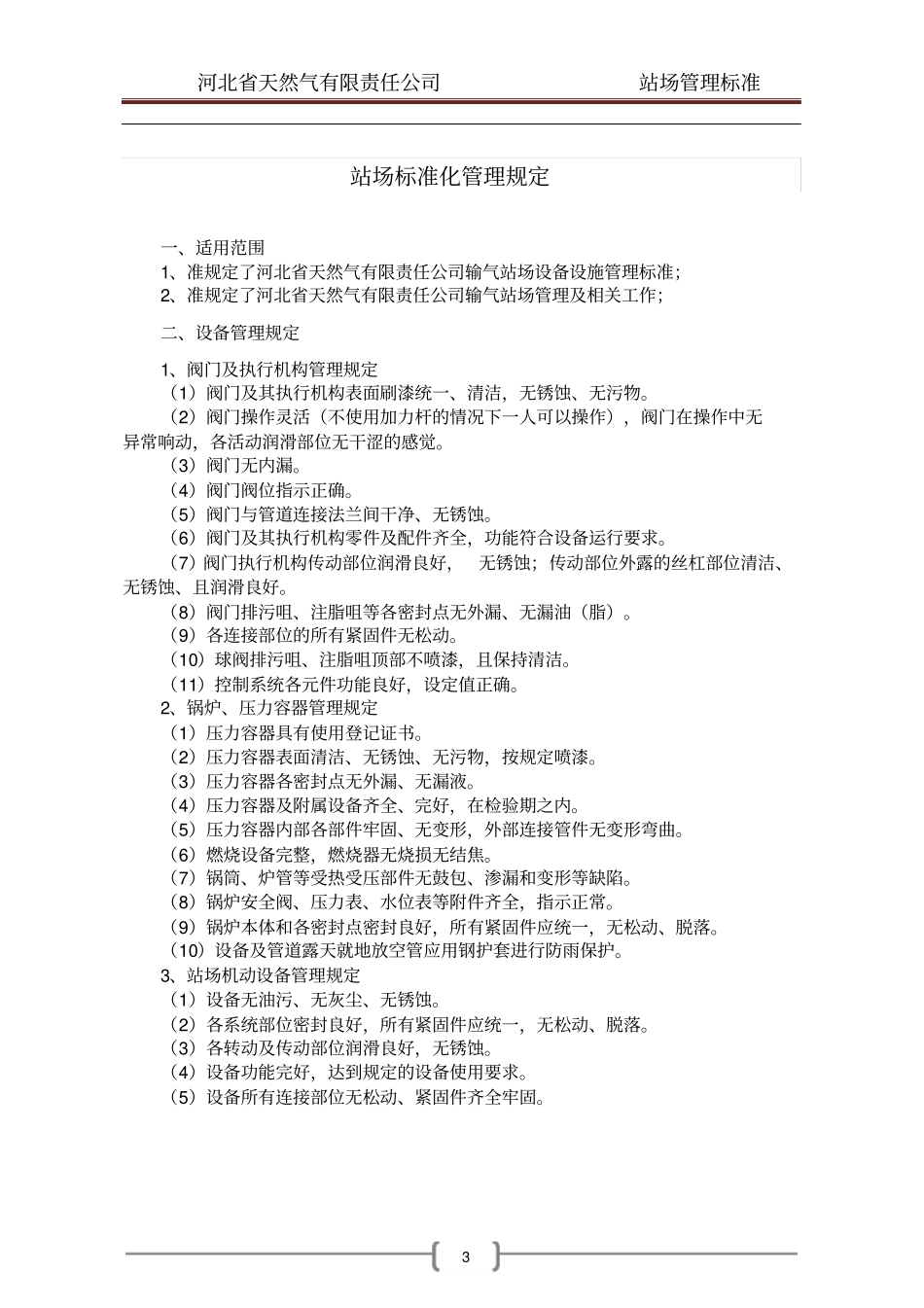

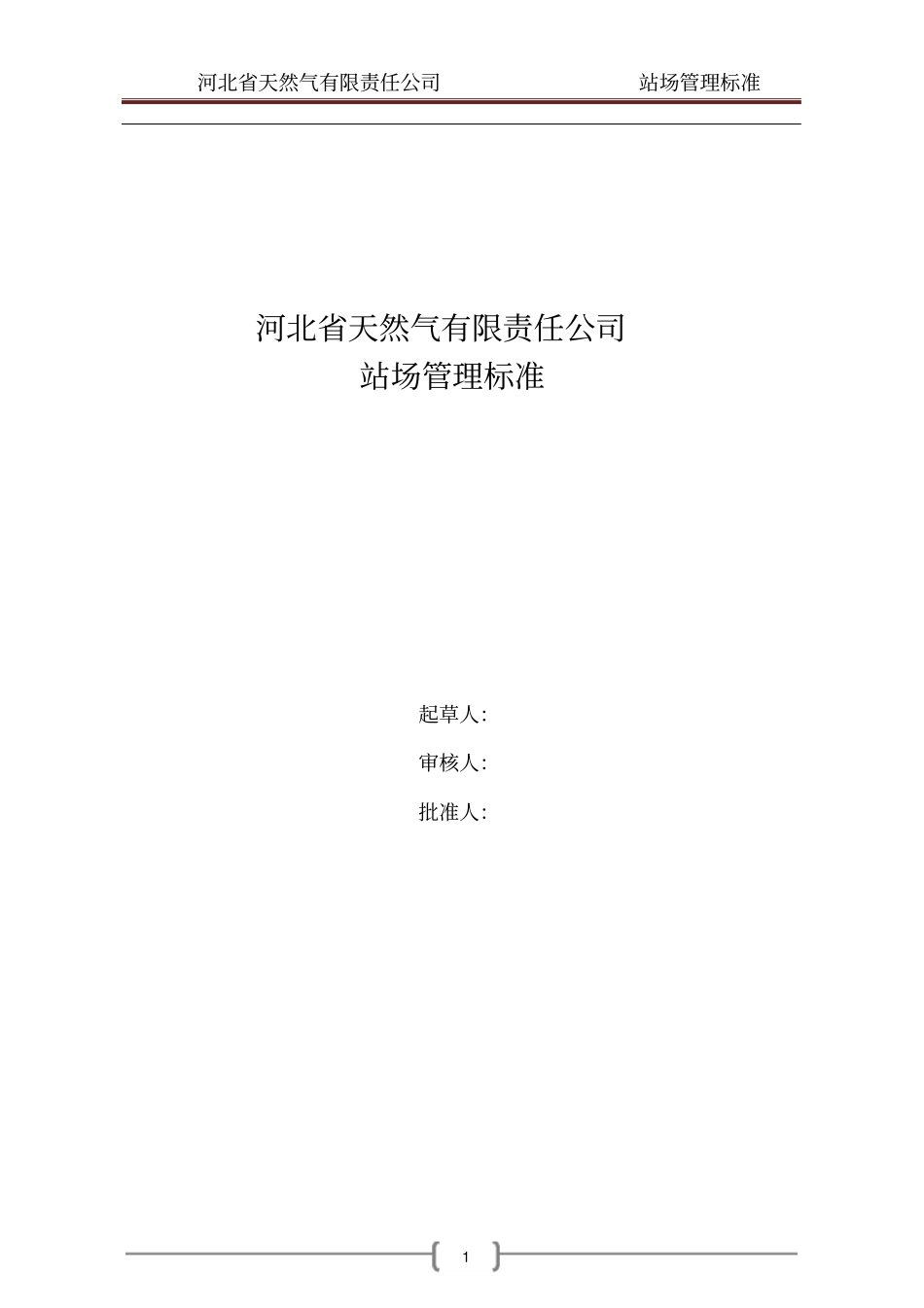

河北省天然气有限责任公司站场管理标准1河北省天然气有限责任公司站场管理标准起草人：审核人：批准人：河北省天然气有限责任公司站场管理标准2目录一、适用范围二、设备管理规定三、站场管线及设备喷漆颜色规定四、涂色总体要求五、管道走向标识喷涂要求六、设备编号挂牌要求七、设备及附属设施具体细节部位标准化要求八、工艺区甬道铺设及巡检线路标示要求九、警示、标示十、电气管理要求十一、附件河北省天然气有限责任公司站场管理标准3站场标准化管理规定一、适用范围1、准规定了河北省天然气有限责任公司输气站场设备设施管理标准；2、准规定了河北省天然气有限责任公司输气站场管理及相关工作；二、设备管理规定1、阀门及执行机构管理规定（1）阀门及其执行机构表面刷漆统一、清洁，无锈蚀、无污物。（2）阀门操作灵活（不使用加力杆的情况下一人可以操作），阀门在操作中无异常响动，各活动润滑部位无干涩的感觉。（3）阀门无内漏。（4）阀门阀位指示正确。（5）阀门与管道连接法兰间干净、无锈蚀。（6）阀门及其执行机构零件及配件齐全，功能符合设备运行要求。（7）阀门执行机构传动部位润滑良好，无锈蚀；传动部位外露的丝杠部位清洁、无锈蚀、且润滑良好。（8）阀门排污咀、注脂咀等各密封点无外漏、无漏油（脂）。（9）各连接部位的所有紧固件无松动。（10）球阀排污咀、注脂咀顶部不喷漆，且保持清洁。（11）控制系统各元件功能良好，设定值正确。2、锅炉、压力容器管理规定（1）压力容器具有使用登记证书。（2）压力容器表面清洁、无锈蚀、无污物，按规定喷漆。（3）压力容器各密封点无外漏、无漏液。（4）压力容器及附属设备齐全、完好，在检验期之内。（5）压力容器内部各部件牢固、无变形，外部连接管件无变形弯曲。（6）燃烧设备完整，燃烧器无烧损无结焦。（7）锅筒、炉管等受热受压部件无鼓包、渗漏和变形等缺陷。（8）锅炉安全阀、压力表、水位表等附件齐全，指示正常。（9）锅炉本体和各密封点密封良好，所有紧固件应统一，无松动、脱落。（10）设备及管道露天就地放空管应用钢护套进行防雨保护。3、站场机动设备管理规定（1）设备无油污、无灰尘、无锈蚀。（2）各系统部位密封良好，所有紧固件应统一，无松动、脱落。（3）各转动及传动部位润滑良好，无锈蚀。（4）设备功能完好，达到规定的设备使用要求。（5）设备所有连接部位无松动、紧固件齐全牢固。河北省天然气有限责任公司站场管理标准4（6）设备所有的指示配套仪表齐全，读数正确，仪表量程、使用条件等符合仪表使用的要求。（7）站场管线及设备喷漆4、站场仪表管理规定（1）仪表无油污、无灰尘、无锈蚀。（2）使用仪表在检定、标定周期内，铅封、标签完好，证书类在使用地点留存复印件。（3）现场指示仪表表面标示警示刻度线。（4）现场仪表表面统一调整为朝向巡检甬道方向或便于观察读数方向。5、区域管理规定（1）工艺区和生活区之间设置隔断栅栏，明确区域功能，区域进口和出口设置明显警示线，安装警示标示及静电泄放球。（2）辅助生产区和生活区房间注明房间功能，危险场所设置警示。（3）防汛沙池、防汛物资存放处、消防物资存放处、普通物资存放处等专项存储区域设置明显区域线，并注明存放物资类别及责任人。三、站场管线及设备喷漆颜色规定按表1执行。表1设备及管线涂色规定：管线设备颜色色卡号喷漆遍数天然气管线黄色RAL1018防锈底漆1遍，中间漆1遍，面漆2遍放空管线大红色RAL3020防锈底漆1遍，中间漆1遍，面漆2遍排污管线黑色RAL9017防锈底漆1遍，中间漆1遍，面漆2遍室外放空管大红色RAL3020目前为灰白色，喷漆遍数同上分离器水管线绿色RAL6024防锈底漆1遍，中间漆1遍，面漆2遍收发球筒银白色RAL9006防锈底漆1遍，中间漆1遍，面漆2遍，外罩清漆1遍旋风分离器银白色RAL9006防锈底漆1遍，中间漆1遍，面漆2遍，外罩清漆1遍过滤器银白色RAL9006防锈底漆1遍，中间漆1遍，面漆2遍，外罩清漆1遍收发球筒银白色RAL9006防锈底漆1遍，中间漆1遍，面漆2遍，外罩清漆1遍分液罐银白色RAL9006防锈底漆1遍，中间漆1遍，面漆2遍，外罩清漆1遍地上各类阀门浅灰色RAL7035防锈底漆1遍，中间漆1遍，面漆2...
