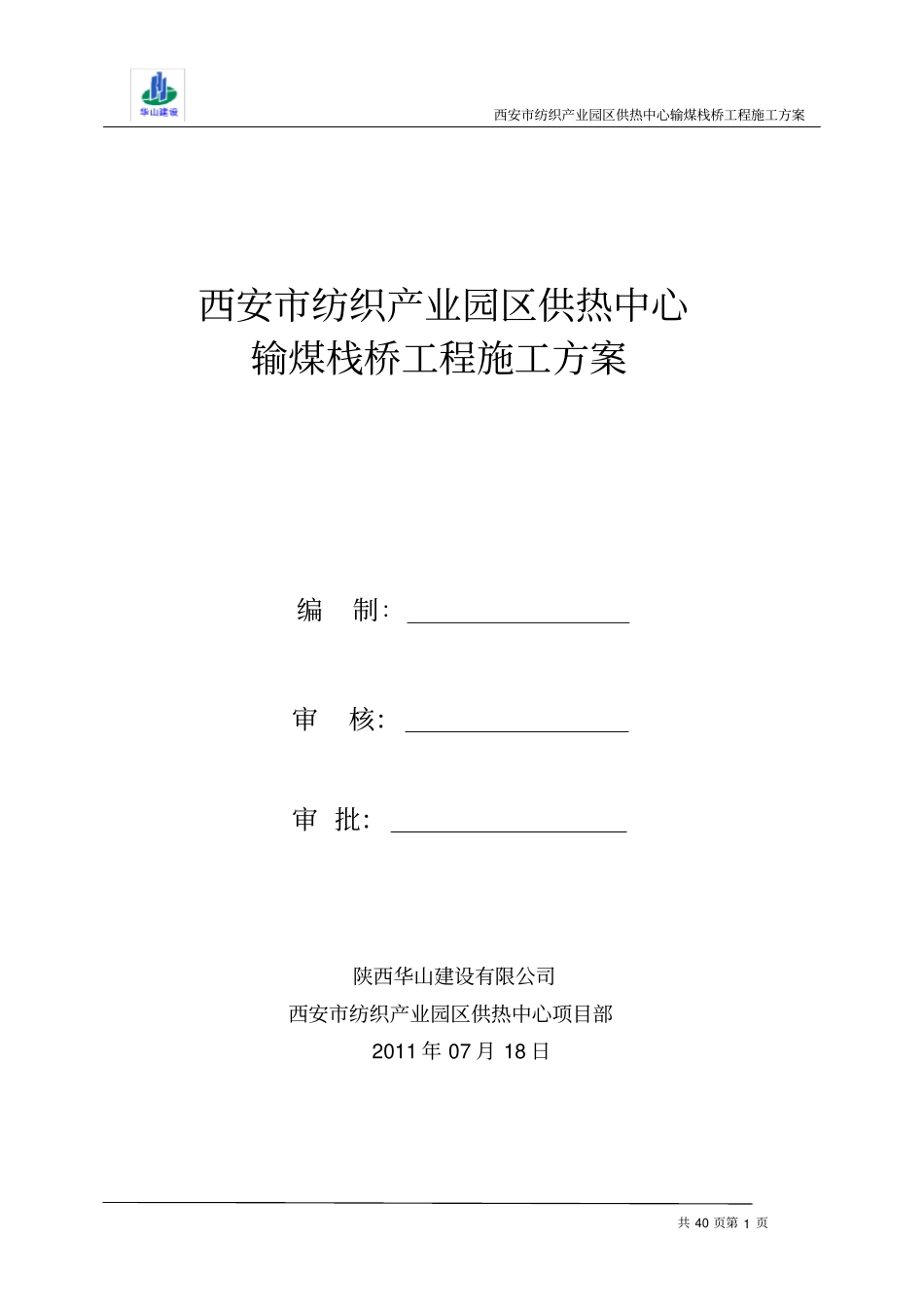

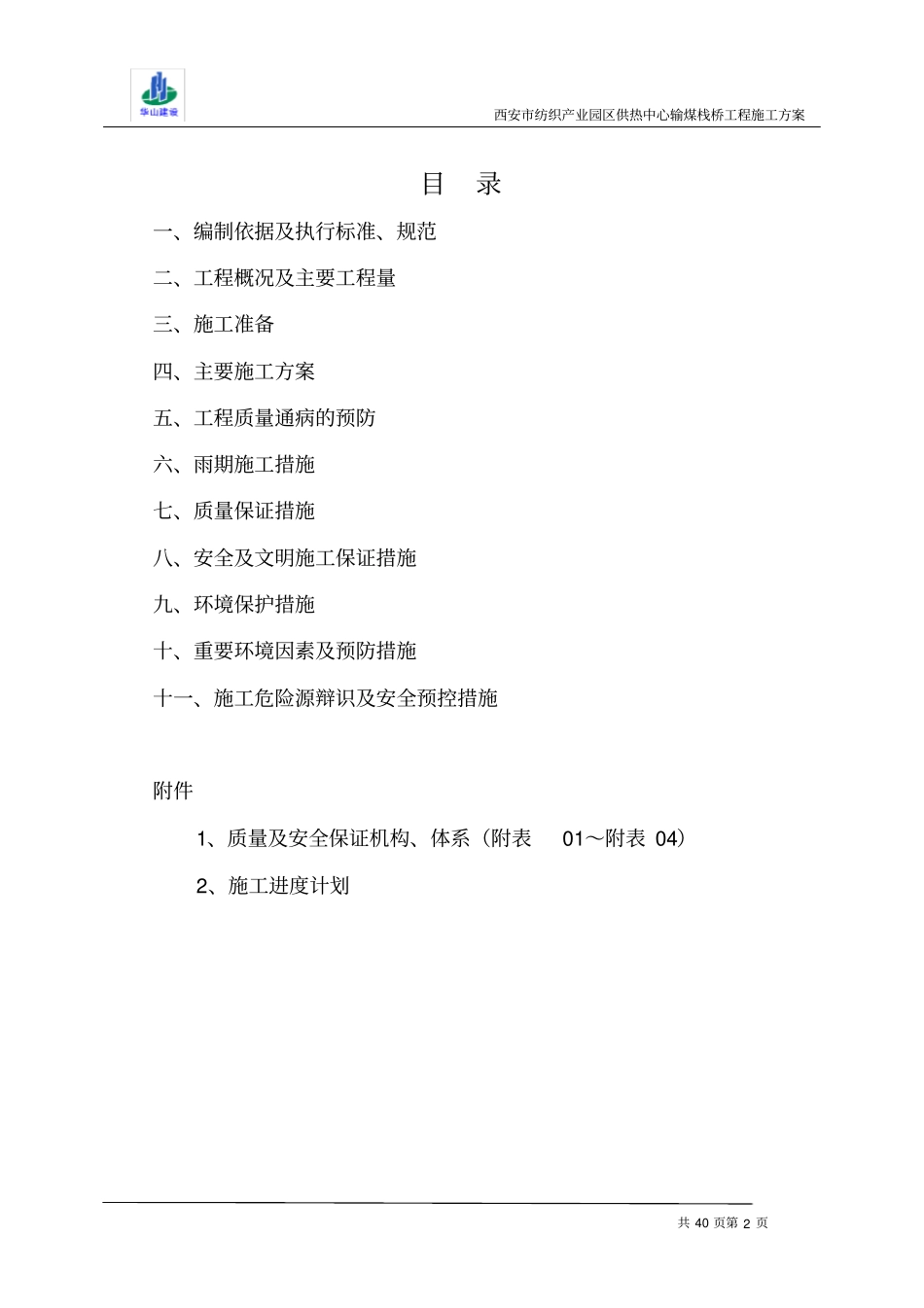

西安市纺织产业园区供热中心输煤栈桥工程施工方案共40页第页1西安市纺织产业园区供热中心输煤栈桥工程施工方案编制：审核：审批：陕西华山建设有限公司西安市纺织产业园区供热中心项目部2011年07月18日西安市纺织产业园区供热中心输煤栈桥工程施工方案共40页第页2目录一、编制依据及执行标准、规范二、工程概况及主要工程量三、施工准备四、主要施工方案五、工程质量通病的预防六、雨期施工措施七、质量保证措施八、安全及文明施工保证措施九、环境保护措施十、重要环境因素及预防措施十一、施工危险源辩识及安全预控措施附件1、质量及安全保证机构、体系（附表01～附表04）2、施工进度计划西安市纺织产业园区供热中心输煤栈桥工程施工方案共40页第页3一、编制依据及执行标准、规范1.1、编制依据1.1.1《#3栈桥土建专业施工图》(XT1013.RD.300-T0206)。1.1.2《#2栈桥土建专业施工图》(XT1013.RD.300-T0204)。1.1.3设计变更《栈桥支架平面布置图》。1.1.4设计变更《ZG1》。1.1.5设计变更《ZG2》。1.1.6设计变更《ZG3》。1.2、执行标准、规范1.2.1《钢结构工程施工质量验收规范》(GB50205-2001)1.2.2《建筑钢结构焊接规程》（JGJ81-91）1.2.3《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91)1.2.4《钢结构制作工艺规程》（DBJ08-216-95）1.2.5《屋面工程质量验收规范》(GB50207-2002)二、工程概况及主要工程量2.1、工程概况本工程为西安市纺织产业园区供热中心输煤栈桥工程。＃2栈桥由转运站～破碎楼，共分三跨，跨距21.2m。＃3栈桥由破碎楼～主厂房，分三跨，第一、第二跨距为29.55m,第三跨距为21.4m。＃2栈桥的②、③支柱及＃3栈桥的③支柱为钢管支柱。栈桥为型钢结构，围护为60厚的金属岩棉夹心板，其主要工程量见下表。2.2、主要工程量序号名称单位工程量1#2、＃3栈桥钢柱制作、安装t332栈桥钢架制作、吊装t1503栈桥塑钢窗㎡1884栈桥压型夹心彩钢板㎡1800备注：工程量以实际发生工程量为准西安市纺织产业园区供热中心输煤栈桥工程施工方案共40页第页4三、施工准备3.1、技术准备3.1.1技术、质量、安全：熟悉图纸完成技术、质量、安全文件的编制。3.2施工准备3.2.1现场安全警戒区围护搭设完，确保安全施工。3.2.2生产临建：本工程由于工期较短，临建在厂外租赁民房，具备生产及施工人员的入住条件。3.2.3水、电路：施工用电现场设三级配电箱，用电由甲方指定电源接入。施工用水就近引至施工现场，具备通水条件，能满足施工需求。3.2.4施工中所需的各种材料陆续进场、并进行复检，以满足施工要求。3.3、施工力能供应3.3.1施工人员组织序号工种人数作业内容1铆工5人钢架制作2电焊工9人焊接3电工1人接线4测量工1人放线5机工2人机械操作6起重工1人吊装作业7普工6人配合其他工种8安全员1人负责安全工作9油漆工2人刷油漆3.3.2、主要施工机械机具设备配备计划序号机械名称型号规格单位数量用途1水准仪台1测量放线西安市纺织产业园区供热中心输煤栈桥工程施工方案共40页第页52全站仪台1测量放线3交流电焊机BX-400台34直流电焊机AY-300台35火焊套26吊车25T辆17砂轮切割机D400台18角磨机台69灭火器个210汽车吊200T台111汽车吊25T台112卡环6.8T个813卡环3T个814钢丝绳?30×28根26×37+115钢丝绳?30×24根26×37+116钢丝绳?15×6根106×37+117钢丝绳?6米500安全绳18倒链10T个119倒链2-3T个620千斤顶5T台121花篮螺栓M10个20CO型22软塑料管?8米50023方木160×180×300根8024扳手把625工具袋个426尖撬杠把627钢卷尺50m把128钢丝绳夹头Y-6个5029钢丝?1Kg2西安市纺织产业园区供热中心输煤栈桥工程施工方案共40页第页63.3.3、主要周转料具配备计划序号材料名称型号规格单位数量1钢管?48×3.5t12扣件十字个1003扣件万能个304竹脚手板块205方木米1006U型卡只1007扣盖只603.3.4原材料供应：3.3.4.1根据设计图主要施工用原材料是钢板、角钢、H型钢、C型钢、工字钢、圆钢管、塑钢窗、压型夹心板。首先我们将依据设计要求对材供应情况进行调查、踏勘、选点，确定供货单位，以保证满足施工过程中质量的要求。3.3.4.2施工质量的优劣除施工过程中严把质量控制关之外，施工所用的原材料的进场质量控制...
