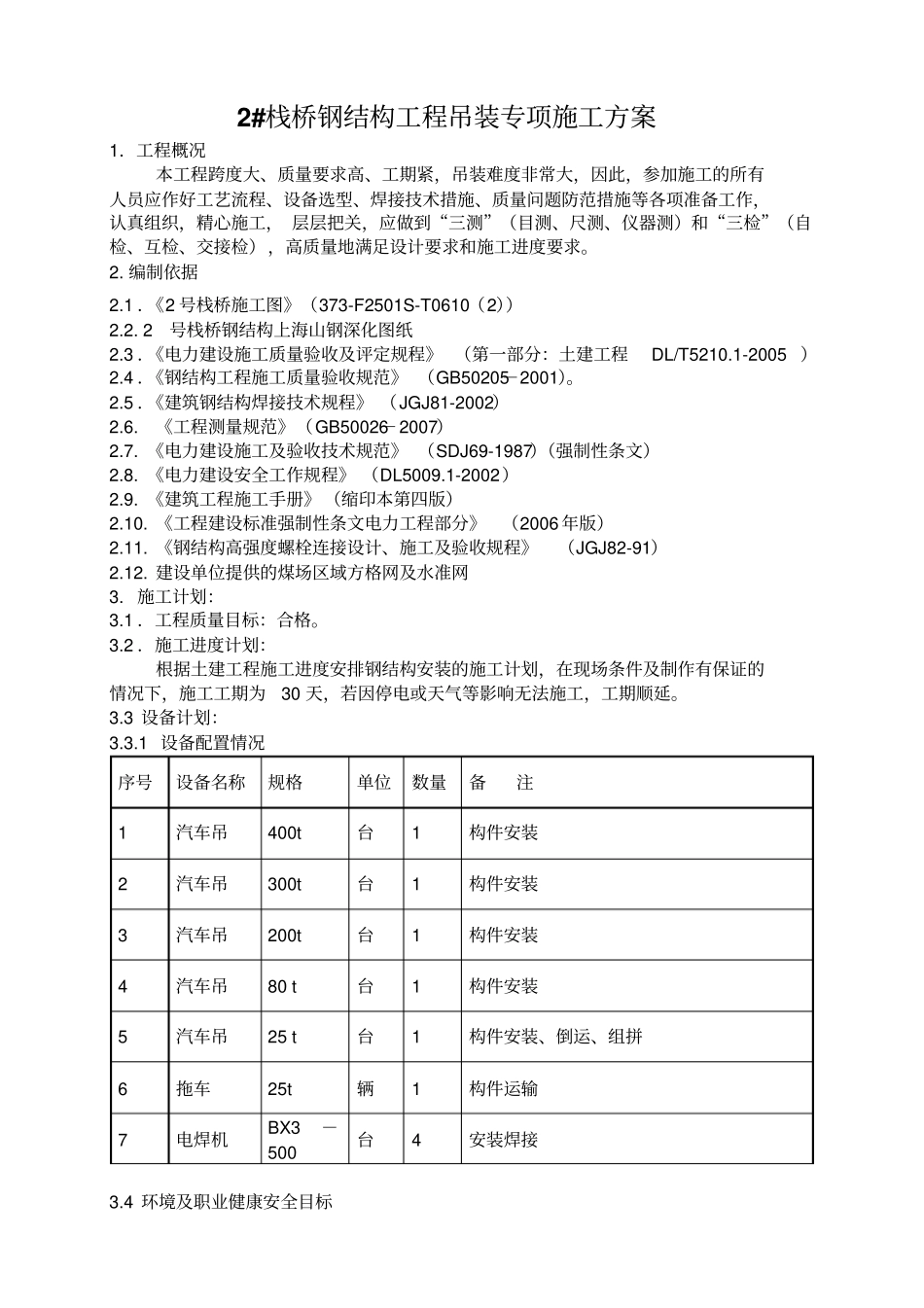

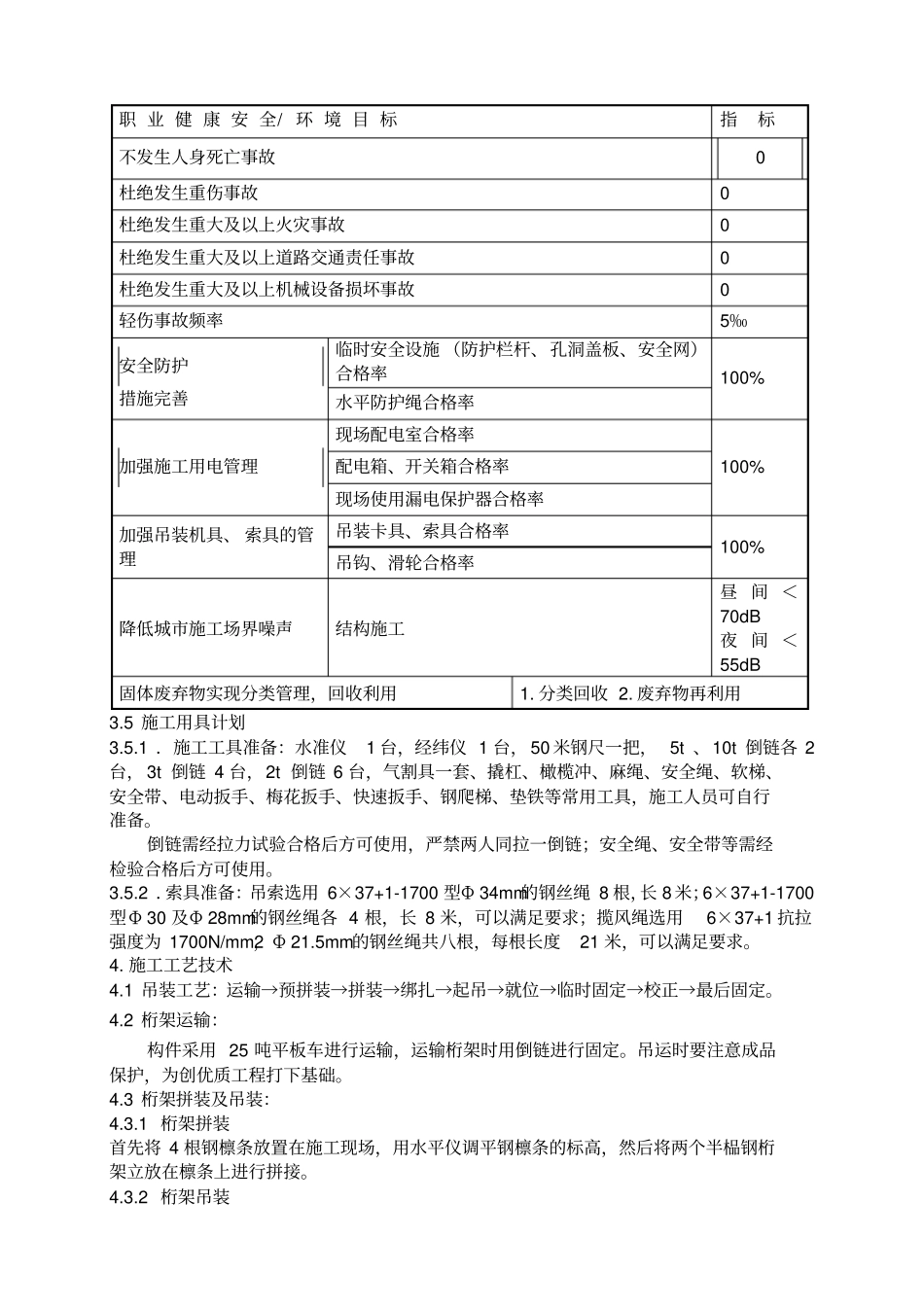

2#栈桥钢结构工程吊装专项施工方案1．工程概况本工程跨度大、质量要求高、工期紧，吊装难度非常大，因此，参加施工的所有人员应作好工艺流程、设备选型、焊接技术措施、质量问题防范措施等各项准备工作，认真组织，精心施工，层层把关，应做到“三测”（目测、尺测、仪器测）和“三检”（自检、互检、交接检），高质量地满足设计要求和施工进度要求。2.编制依据2.1．《2号栈桥施工图》（373-F2501S-T0610（2））2.2.2号栈桥钢结构上海山钢深化图纸2.3．《电力建设施工质量验收及评定规程》（第一部分：土建工程DL/T5210.1-2005）2.4．《钢结构工程施工质量验收规范》（GB50205－2001）。2.5．《建筑钢结构焊接技术规程》（JGJ81-2002）2.6.《工程测量规范》（GB50026－2007）2.7.《电力建设施工及验收技术规范》（SDJ69-1987）（强制性条文）2.8.《电力建设安全工作规程》（DL5009.1-2002）2.9.《建筑工程施工手册》（缩印本第四版）2.10.《工程建设标准强制性条文电力工程部分》（2006年版）2.11.《钢结构高强度螺栓连接设计、施工及验收规程》（JGJ82-91）2.12.建设单位提供的煤场区域方格网及水准网3.施工计划：3.1．工程质量目标：合格。3.2．施工进度计划：根据土建工程施工进度安排钢结构安装的施工计划，在现场条件及制作有保证的情况下，施工工期为30天，若因停电或天气等影响无法施工，工期顺延。3.3设备计划：3.3.1设备配置情况序号设备名称规格单位数量备注1汽车吊400t台1构件安装2汽车吊300t台1构件安装3汽车吊200t台1构件安装4汽车吊80t台1构件安装5汽车吊25t台1构件安装、倒运、组拼6拖车25t辆1构件运输7电焊机BX3－500台4安装焊接3.4环境及职业健康安全目标3.5施工用具计划3.5.1．施工工具准备：水准仪1台，经纬仪1台，50米钢尺一把，5t、10t倒链各2台，3t倒链4台，2t倒链6台，气割具一套、撬杠、橄榄冲、麻绳、安全绳、软梯、安全带、电动扳手、梅花扳手、快速扳手、钢爬梯、垫铁等常用工具，施工人员可自行准备。倒链需经拉力试验合格后方可使用，严禁两人同拉一倒链；安全绳、安全带等需经检验合格后方可使用。3.5.2．索具准备：吊索选用6×37+1-1700型Φ34mm的钢丝绳8根，长8米；6×37+1-1700型Φ30及Φ28mm的钢丝绳各4根，长8米，可以满足要求；揽风绳选用6×37+1抗拉强度为1700N/mm2，Φ21.5mm的钢丝绳共八根，每根长度21米，可以满足要求。4.施工工艺技术4.1吊装工艺：运输→预拼装→拼装→绑扎→起吊→就位→临时固定→校正→最后固定。4.2桁架运输：构件采用25吨平板车进行运输，运输桁架时用倒链进行固定。吊运时要注意成品保护，为创优质工程打下基础。4.3桁架拼装及吊装：4.3.1桁架拼装首先将4根钢檩条放置在施工现场，用水平仪调平钢檩条的标高，然后将两个半榀钢桁架立放在檩条上进行拼接。4.3.2桁架吊装职业健康安全/环境目标指标不发生人身死亡事故0杜绝发生重伤事故0杜绝发生重大及以上火灾事故0杜绝发生重大及以上道路交通责任事故0杜绝发生重大及以上机械设备损坏事故0轻伤事故频率5‰安全防护措施完善临时安全设施（防护栏杆、孔洞盖板、安全网）合格率100%水平防护绳合格率加强施工用电管理现场配电室合格率100%配电箱、开关箱合格率现场使用漏电保护器合格率加强吊装机具、索具的管理吊装卡具、索具合格率100%吊钩、滑轮合格率降低城市施工场界噪声结构施工昼间＜70dB夜间＜55dB固体废弃物实现分类管理，回收利用1.分类回收2.废弃物再利用吊装顺序：灯笼架吊装→第二节桁架→第一节桁架→第三节桁架→第四节桁架→第五节桁架吊装过程中采用一台经纬仪控制轴线，一台水准仪控制标高。汽车吊站位为级配碎石回填，地基承载力满足要求。1）灯笼架及第二节桁架吊装：首先采用25吨汽车吊安装COL-1、2及COL-3、4，在地脚螺栓固定后，两侧用揽风绳固定。用经纬仪校正好垂直度后及时安装其间连接件并再次复查其钢柱垂直度，无误后紧固高强螺栓。然后用80吨汽车吊分片吊装钢柱COL-5-6及COL-7-8,同样用缆风绳固定，用经纬仪校正其垂直度，及时连接两片间的连接件即第二节桁架构件。再次复查无误后紧固高强螺栓。最后用80吨汽车吊整体安装两个吊耳。2）第...
