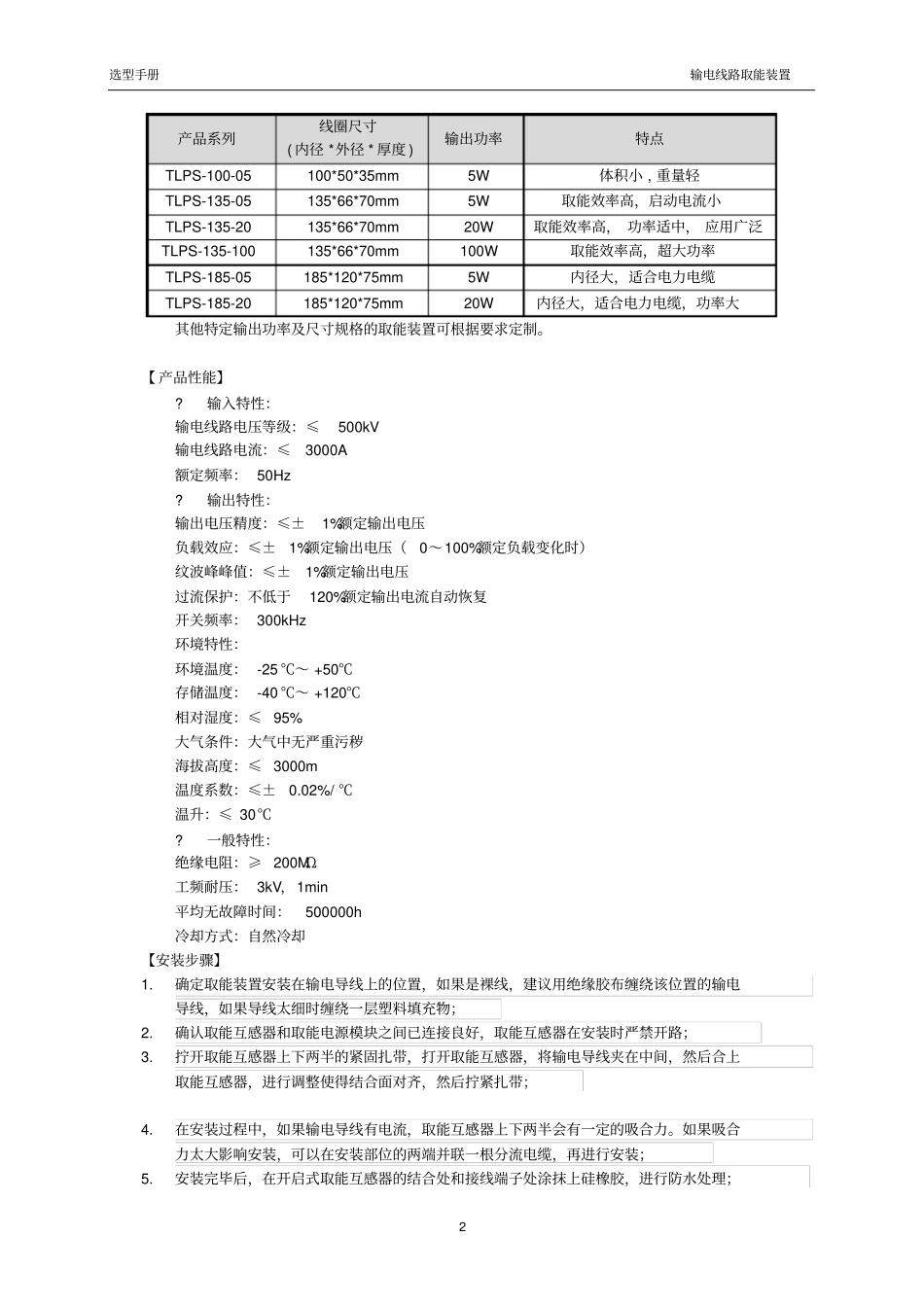

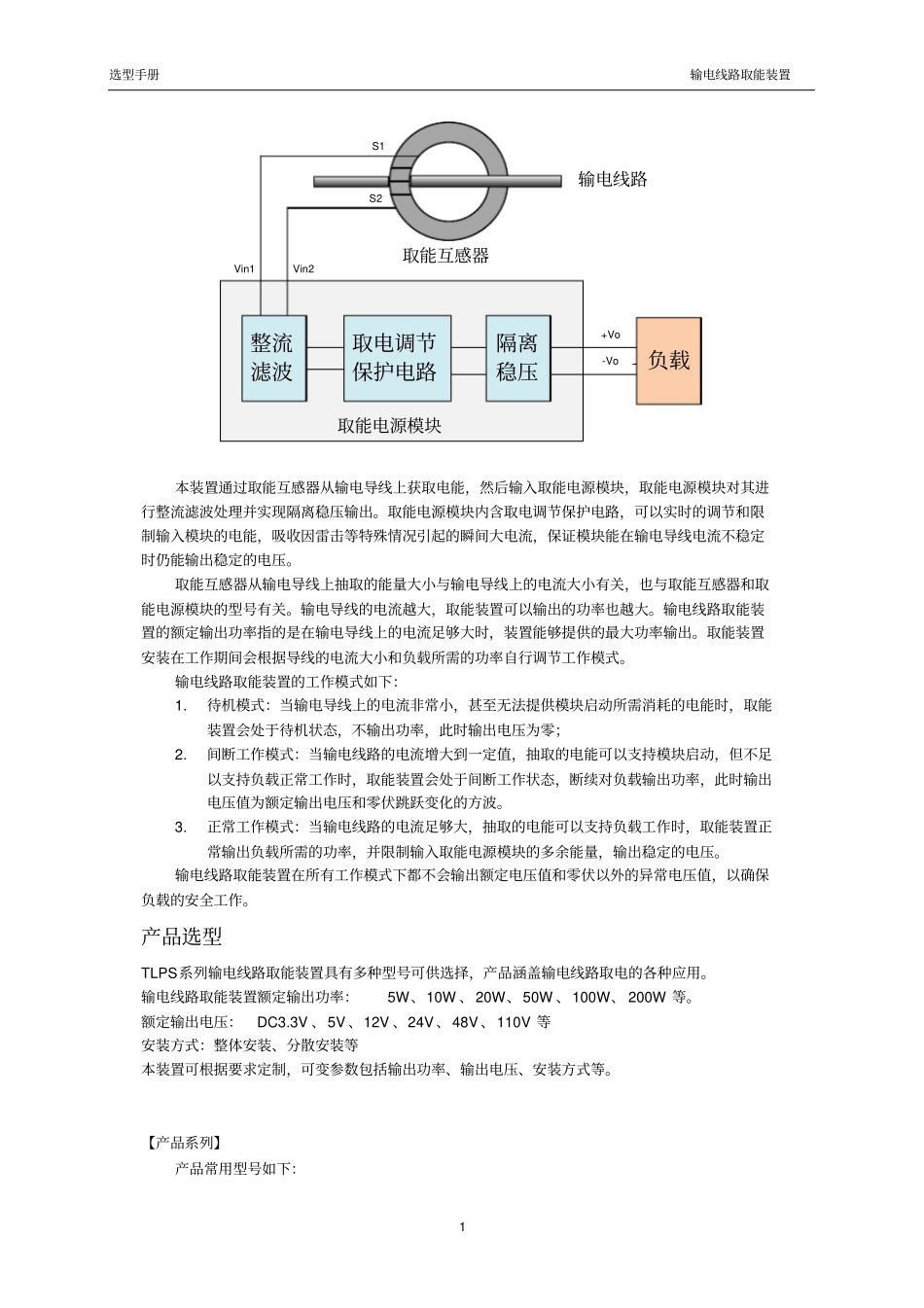

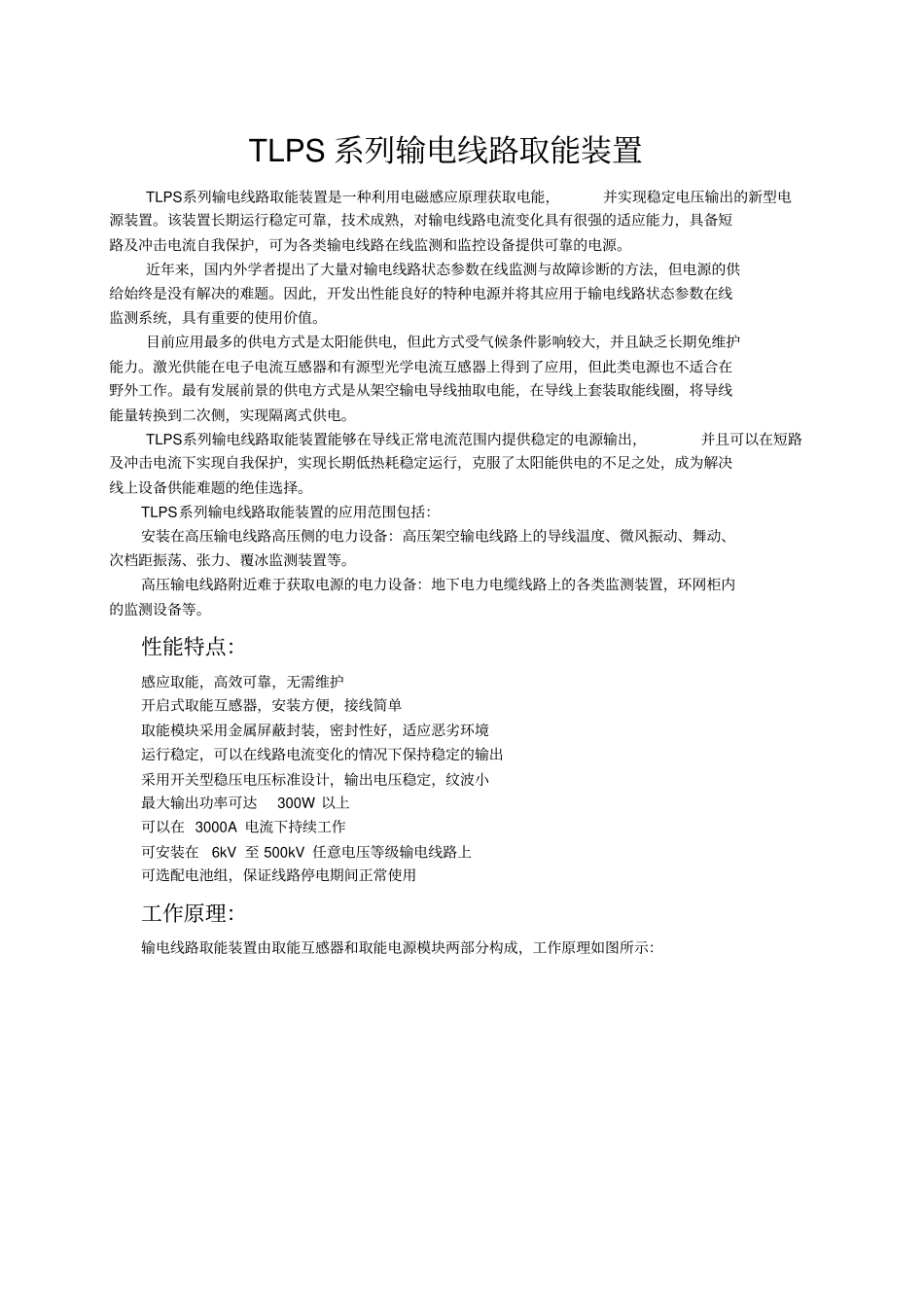

TLPS系列输电线路取能装置TLPS系列输电线路取能装置是一种利用电磁感应原理获取电能，并实现稳定电压输出的新型电源装置。该装置长期运行稳定可靠，技术成熟，对输电线路电流变化具有很强的适应能力，具备短路及冲击电流自我保护，可为各类输电线路在线监测和监控设备提供可靠的电源。近年来，国内外学者提出了大量对输电线路状态参数在线监测与故障诊断的方法，但电源的供给始终是没有解决的难题。因此，开发出性能良好的特种电源并将其应用于输电线路状态参数在线监测系统，具有重要的使用价值。目前应用最多的供电方式是太阳能供电，但此方式受气候条件影响较大，并且缺乏长期免维护能力。激光供能在电子电流互感器和有源型光学电流互感器上得到了应用，但此类电源也不适合在野外工作。最有发展前景的供电方式是从架空输电导线抽取电能，在导线上套装取能线圈，将导线能量转换到二次侧，实现隔离式供电。TLPS系列输电线路取能装置能够在导线正常电流范围内提供稳定的电源输出，并且可以在短路及冲击电流下实现自我保护，实现长期低热耗稳定运行，克服了太阳能供电的不足之处，成为解决线上设备供能难题的绝佳选择。TLPS系列输电线路取能装置的应用范围包括：安装在高压输电线路高压侧的电力设备：高压架空输电线路上的导线温度、微风振动、舞动、次档距振荡、张力、覆冰监测装置等。高压输电线路附近难于获取电源的电力设备：地下电力电缆线路上的各类监测装置，环网柜内的监测设备等。性能特点：感应取能，高效可靠，无需维护开启式取能互感器，安装方便，接线简单取能模块采用金属屏蔽封装，密封性好，适应恶劣环境运行稳定，可以在线路电流变化的情况下保持稳定的输出采用开关型稳压电压标准设计，输出电压稳定，纹波小最大输出功率可达300W以上可以在3000A电流下持续工作可安装在6kV至500kV任意电压等级输电线路上可选配电池组，保证线路停电期间正常使用工作原理：输电线路取能装置由取能互感器和取能电源模块两部分构成，工作原理如图所示：选型手册输电线路取能装置1取电调节保护电路隔离稳压负载取能互感器输电线路取能电源模块整流滤波+Vo-VoS1S2Vin2Vin1本装置通过取能互感器从输电导线上获取电能，然后输入取能电源模块，取能电源模块对其进行整流滤波处理并实现隔离稳压输出。取能电源模块内含取电调节保护电路，可以实时的调节和限制输入模块的电能，吸收因雷击等特殊情况引起的瞬间大电流，保证模块能在输电导线电流不稳定时仍能输出稳定的电压。取能互感器从输电导线上抽取的能量大小与输电导线上的电流大小有关，也与取能互感器和取能电源模块的型号有关。输电导线的电流越大，取能装置可以输出的功率也越大。输电线路取能装置的额定输出功率指的是在输电导线上的电流足够大时，装置能够提供的最大功率输出。取能装置安装在工作期间会根据导线的电流大小和负载所需的功率自行调节工作模式。输电线路取能装置的工作模式如下：1.待机模式：当输电导线上的电流非常小，甚至无法提供模块启动所需消耗的电能时，取能装置会处于待机状态，不输出功率，此时输出电压为零；2.间断工作模式：当输电线路的电流增大到一定值，抽取的电能可以支持模块启动，但不足以支持负载正常工作时，取能装置会处于间断工作状态，断续对负载输出功率，此时输出电压值为额定输出电压和零伏跳跃变化的方波。3.正常工作模式：当输电线路的电流足够大，抽取的电能可以支持负载工作时，取能装置正常输出负载所需的功率，并限制输入取能电源模块的多余能量，输出稳定的电压。输电线路取能装置在所有工作模式下都不会输出额定电压值和零伏以外的异常电压值，以确保负载的安全工作。产品选型TLPS系列输电线路取能装置具有多种型号可供选择，产品涵盖输电线路取电的各种应用。输电线路取能装置额定输出功率：5W、10W、20W、50W、100W、200W等。额定输出电压：DC3.3V、5V、12V、24V、48V、110V等安装方式：整体安装、分散安装等本装置可根据要求定制，可变参数包括输出功率、输出电压、安装方式等。【产品系列】产品常用型号如下：选型手册输电线路取能装置2产品系列线圈尺寸(内径*外径*厚度)输出...
