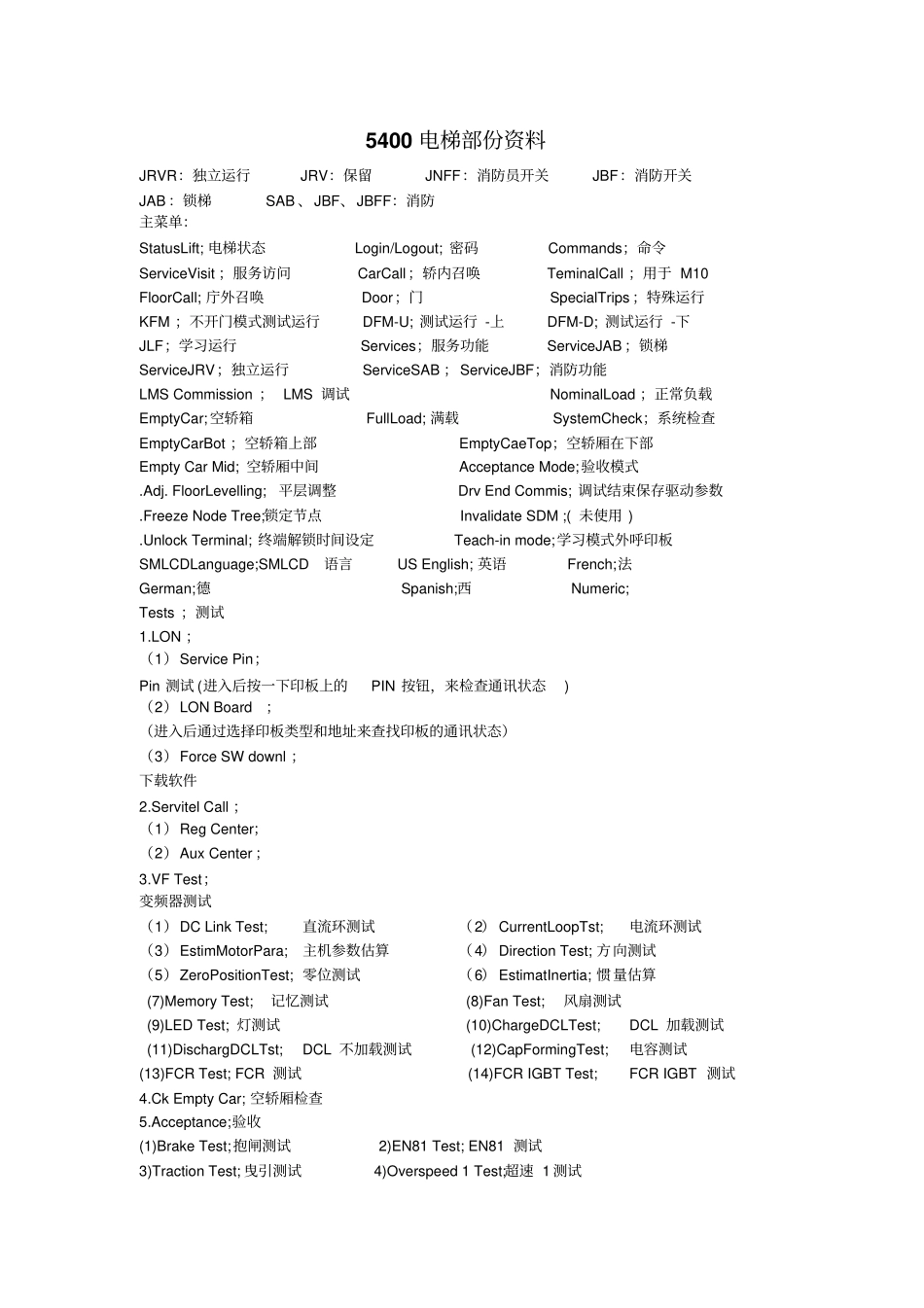

5400电梯部份资料JRVR：独立运行JRV：保留JNFF：消防员开关JBF：消防开关JAB：锁梯SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态Login/Logout;密码Commands；命令ServiceVisit；服务访问CarCall；轿内召唤TeminalCall；用于M10FloorCall;庁外召唤Door；门SpecialTrips；特殊运行KFM；不开门模式测试运行DFM-U;测试运行-上DFM-D;测试运行-下JLF；学习运行Services；服务功能ServiceJAB；锁梯ServiceJRV；独立运行ServiceSAB；ServiceJBF；消防功能LMSCommission；LMS调试NominalLoad；正常负载EmptyCar;空轿箱FullLoad;满载SystemCheck；系统检查EmptyCarBot；空轿箱上部EmptyCaeTop；空轿厢在下部EmptyCarMid;空轿厢中间AcceptanceMode;验收模式.Adj.FloorLevelling;平层调整DrvEndCommis;调试结束保存驱动参数.FreezeNodeTree;锁定节点InvalidateSDM;(未使用).UnlockTerminal;终端解锁时间设定Teach-inmode;学习模式外呼印板SMLCDLanguage;SMLCD语言USEnglish;英语French;法German;德Spanish;西Numeric;Tests；测试1.LON；（1）ServicePin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LONBoard；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）ForceSWdownl；下载软件2.ServitelCall；（1）RegCenter；（2）AuxCenter；3.VFTest；变频器测试（1）DCLinkTest;直流环测试（2）CurrentLoopTst;电流环测试（3）EstimMotorPara;主机参数估算（4）DirectionTest;方向测试（5）ZeroPositionTest;零位测试（6）EstimatInertia;惯量估算(7)MemoryTest;记忆测试(8)FanTest;风扇测试(9)LEDTest;灯测试(10)ChargeDCLTest;DCL加载测试(11)DischargDCLTst;DCL不加载测试(12)CapFormingTest;电容测试(13)FCRTest;FCR测试(14)FCRIGBTTest;FCRIGBT测试4.CkEmptyCar;空轿厢检查5.Acceptance;验收(1)BrakeTest;抱闸测试2)EN81Test;EN81测试3)TractionTest;曳引测试4)Overspeed1Test;超速1测试5）Overspeed2Test;超速测试6）TripTimeTest7）UpTermSlowDown慢速下行测试8)DownTermSlowDo慢速上行测试9)KNETestKNE测试【五】Status；状态1.StatusGroup；群控状态2.Drive；驱动3.I/Os；4.BoardI/Os；印板I/O5.Versions；版本1）GCSoftware；GC软件版本2）DriveSoftware；驱动软件版本6.PCTType；PCT类型7.Date&Time；日期&时间8.Load；负载9.PositionAbs；绝对位置10.PositinRel；相对位置11.LON；总线节点状态12.LONnodesCH1；总线节点状态13LONnodesCH2；总线节点状态14.BIOnodestype；总线节点状态15.FloorEnables；可用楼层1）NormalFloors；正常楼层2）SecuredFloors；被封锁楼层16.Calls；呼梯1）FloorCalls；厅外呼梯2）CarCalls；轿内呼梯17、LONSW-Dwnload；软件下载状态18.AvailableSrv可用服务19.OilTemp；油温（液压梯专用）20.BrakeTest；抱闸测试结果21.DriveAMPS；电流未使用【六】Parameters；参数1.Group；群控1）FloorMarkings；层楼标记2）CallSpace；3）WalkTimeMult；4）RiserCarDist；5）WalkingSpeed；6）AllocationDir；2.Lift电梯1）OverTheHill;2）MinBoardTime;3)MinExitTime;3.Door;门1)HoldOpenExit;内令开门保持2)HoldOpenBoard;外召开门保持3)FinalTimer;强迫关门时间4)MinDoorOpen;最小开门时间4.Door2;第二侧门1)HoldOpenExit；2)HoldOpenBoard；3)FinalTimer；4)MinDoorOpen；5.Car；轿厢1）DelayCabLight；照明延时2）MinimalLoad；最小负载3）MainFloor；6.主楼层1）Services；服务参数2）JABFloor；JAB楼层3）JBFAltFloor；JBF附属楼层4）JBFFloor；JBF楼层5）JNORelease6）KWSelLift7）AccessCodes8）NFSelLift9）RNORecFloor10）ParkFloor11）ParkFloorEna12）ParkDoorTime7.DriveGeneral；一般驱动参数V-Insp；安装运行速度V-Recall；召会速度V-Relevel；再平层速度V4；额定速度A2加速度A6减速度A-Relevel再平层加速度J1加加速度J3加减速度J5减减速度J7减加速度J-Relevel再平层加加速度KSERE-DistKSERE距离RelevelDist再平层距离MaxDoorZone最大门区UnbalanceBot下平衡UnbalanceTop上平衡BreakStartDe抱闸打开延时MaxTripTime最...
