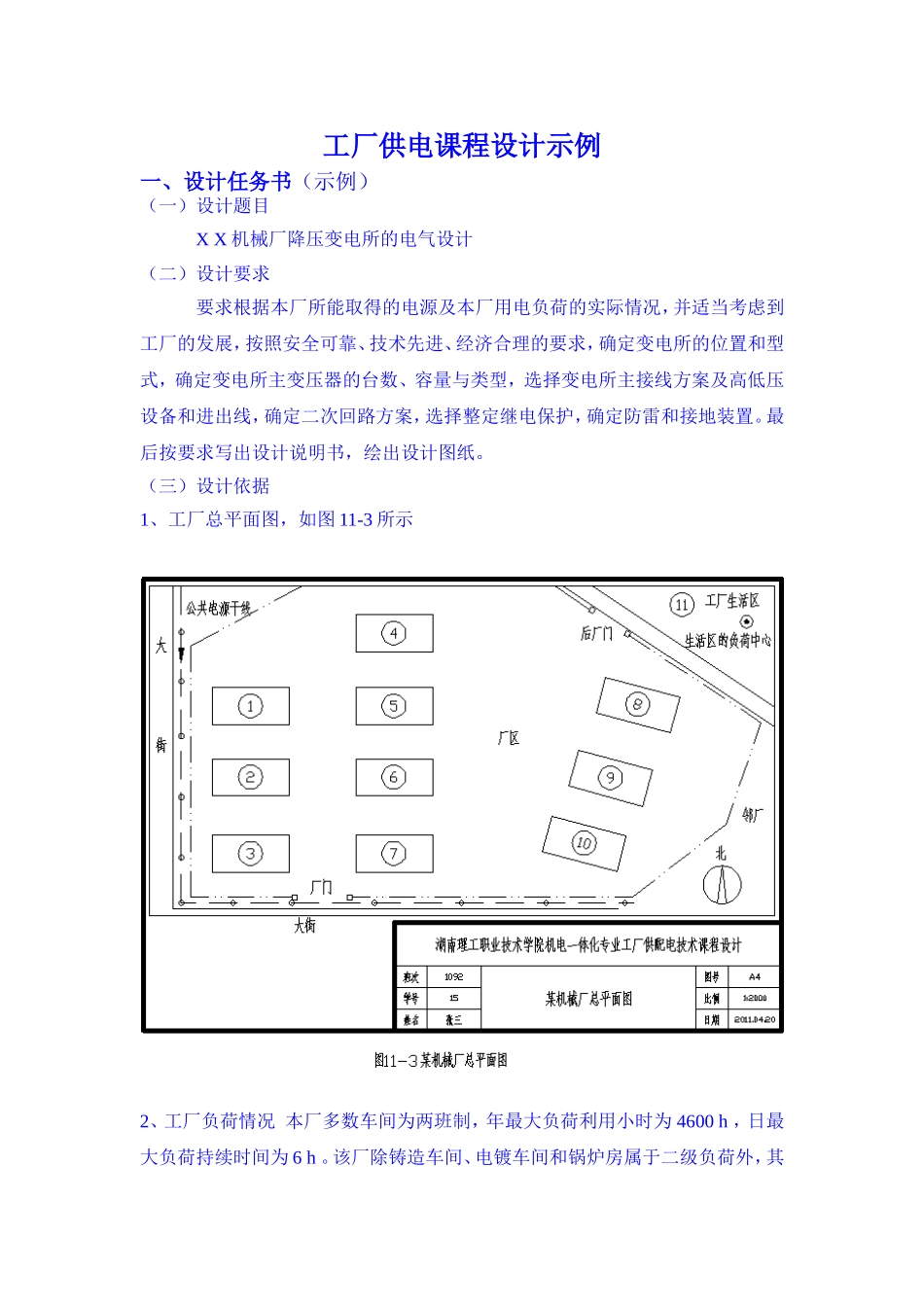

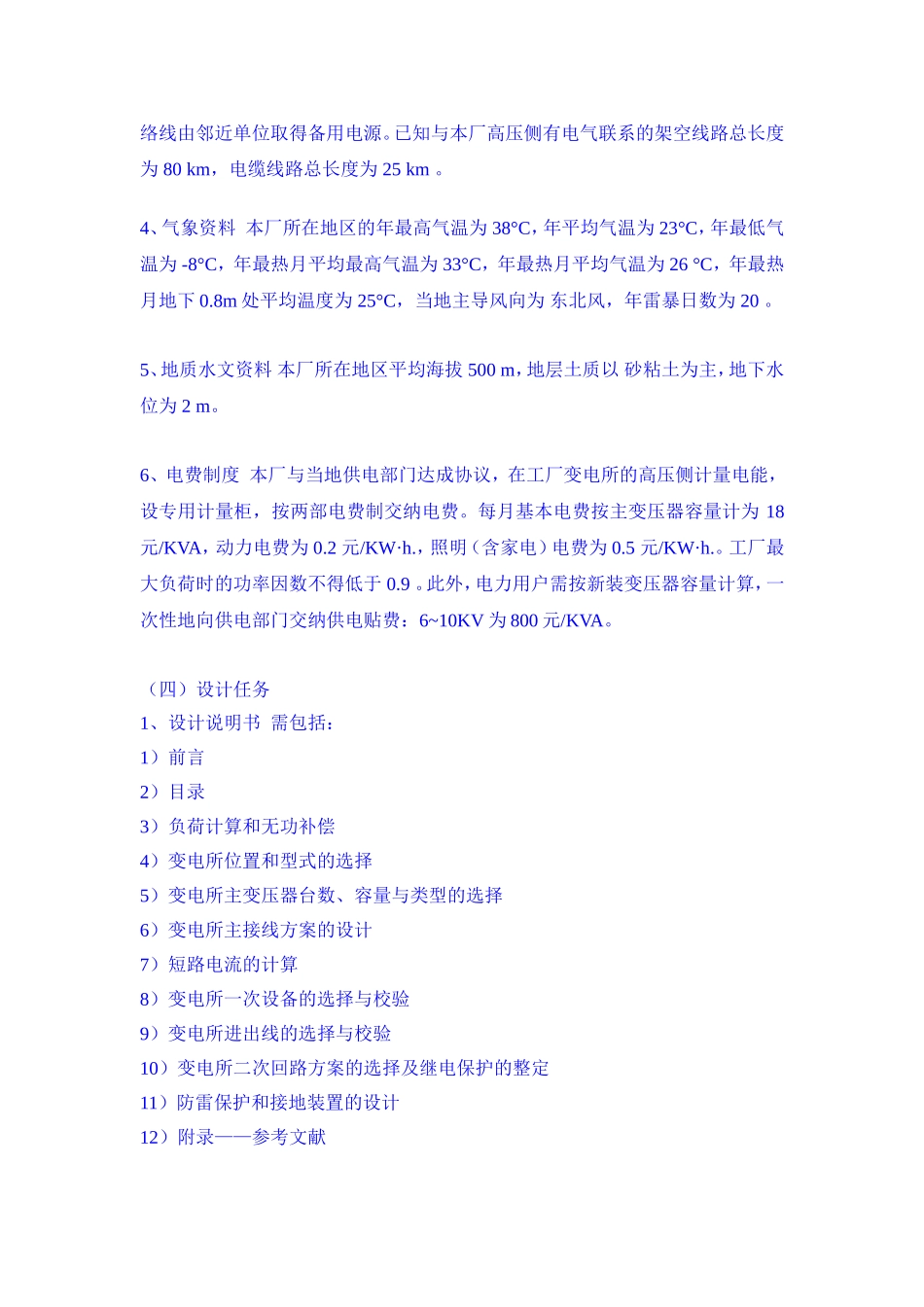

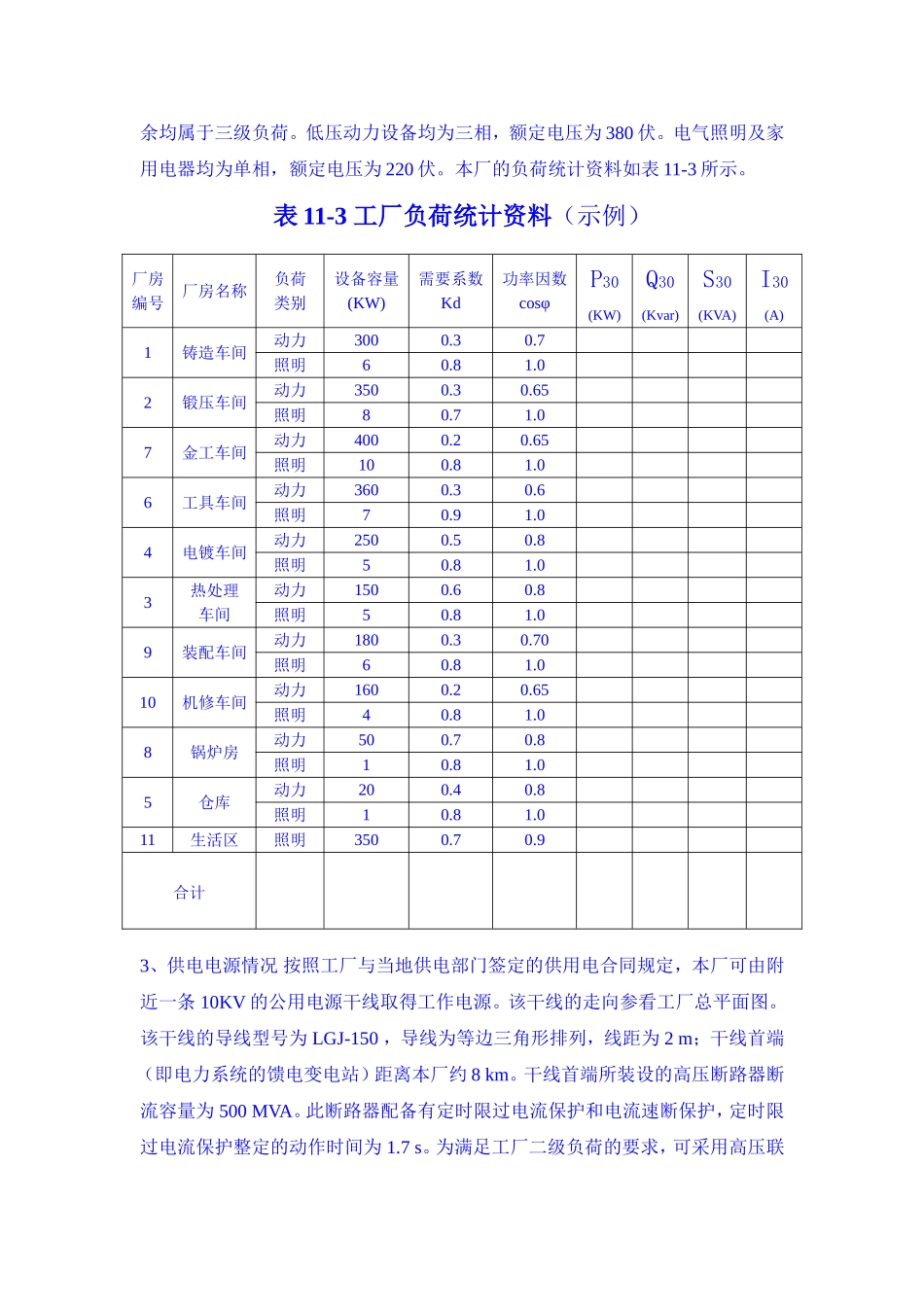

工厂供电课程设计示例一、设计任务书（示例）（一）设计题目XX机械厂降压变电所的电气设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。（三）设计依据1、工厂总平面图，如图11-3所示2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。低压动力设备均为三相，额定电压为380伏。电气照明及家用电器均为单相，额定电压为220伏。本厂的负荷统计资料如表11-3所示。表11-3工厂负荷统计资料（示例）厂房编号厂房名称负荷类别设备容量(KW)需要系数Kd功率因数cosφP30(KW)Q30(Kvar)S30(KVA)I30(A)1铸造车间动力3000.30.7照明60.81.02锻压车间动力3500.30.65照明80.71.07金工车间动力4000.20.65照明100.81.06工具车间动力3600.30.6照明70.91.04电镀车间动力2500.50.8照明50.81.03热处理车间动力1500.60.8照明50.81.09装配车间动力1800.30.70照明60.81.010机修车间动力1600.20.65照明40.81.08锅炉房动力500.70.8照明10.81.05仓库动力200.40.8照明10.81.011生活区照明3500.70.9合计3、供电电源情况按照工厂与当地供电部门签定的供用电合同规定，本厂可由附近一条10KV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线型号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端（即电力系统的馈电变电站）距离本厂约8km。干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.7s。为满足工厂二级负荷的要求，可采用高压联络线由邻近单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25km。4、气象资料本厂所在地区的年最高气温为38°C，年平均气温为23°C，年最低气温为-8°C，年最热月平均最高气温为33°C，年最热月平均气温为26°C，年最热月地下0.8m处平均温度为25°C，当地主导风向为东北风，年雷暴日数为20。5、地质水文资料本厂所在地区平均海拔500m，地层土质以砂粘土为主，地下水位为2m。6、电费制度本厂与当地供电部门达成协议，在工厂变电所的高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为18元/KVA，动力电费为0.2元/KW·h.，照明（含家电）电费为0.5元/KW·h.。工厂最大负荷时的功率因数不得低于0.9。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6~10KV为800元/KVA。（四）设计任务1、设计说明书需包括：1）前言2）目录3）负荷计算和无功补偿4）变电所位置和型式的选择5）变电所主变压器台数、容量与类型的选择6）变电所主接线方案的设计7）短路电流的计算8）变电所一次设备的选择与校验9）变电所进出线的选择与校验10）变电所二次回路方案的选择及继电保护的整定11）防雷保护和接地装置的设计12）附录——参考文献2、设计图纸需包括1）变电所主接线图1张（A2图纸）。2）变电所平、剖面图1张（A2图纸）*。3）其他，如某些二次回路接线图等*。注：标*号者为课程设计时间为两周增加的设计图纸。(五)设计时间自年月日至年月日（2周）二、设计说明书（示例）前言（略）目录（略）（一）负荷计算和无功补偿1、负荷计算各厂房和生活区的负荷计算如表11-4所示。表11-4XX机械厂负荷计算表编号名称类别设备容量Pe/(KW)Kdcosφtanφ计算负荷P30/(KW)Q30/(Kvar)S30/(KVA)I30/(A)1铸造车间动力3000.30.71.029091.8——照明60.81.004.80——小计306—94.891.81322012锻压车间动力3500.30.651.17105123——照明80.71.005.60——小计358—110.61231652513热处理车间动力1500.60.80.759067.5——照明50.81.0040——小计155—9467.51161764电镀车间动力2500.50....
