金属塑性变形与锻造工艺方法课件VIP免费

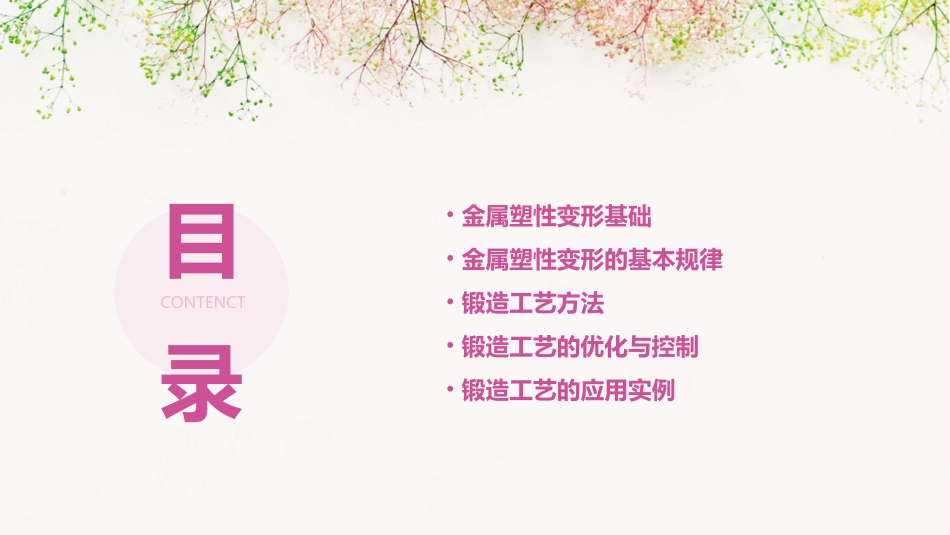

金属塑性变形与锻造工艺方法课件目录CONTENCT•金属塑性变形基础•金属塑性变形的基本规律•锻造工艺方法•锻造工艺的优化与控制•锻造工艺的应用实例01金属塑性变形基础金属塑性变形的定义金属塑性变形的特性金属塑性变形的定义与特性金属塑性变形是指金属在受到外力作用时，通过内部晶格结构的改变而发生的永久性形状变化。金属塑性变形具有连续性、均匀性和不可逆性，通常在屈服点和弹性极限之间发生。金属塑性变形涉及微观结构的变化，如晶格滑移、位错运动等。物理基础金属塑性变形过程中，外力与变形抗力之间的相互作用决定了变形的程度和方式。力学基础金属塑性变形的物理与力学基础晶格滑移位错运动孪生变形在切应力作用下，金属内部晶格结构中的原子发生相对位移，形成宏观尺度上的形状变化。位错是晶体中局部原子排列的扭曲，在应力作用下，位错发生移动、增殖和交互作用，导致金属塑性变形。某些金属在特定条件下发生晶体结构的变化，形成孪晶，孪晶的形成和扩展导致金属的塑性变形。金属塑性变形的微观机制02金属塑性变形的基本规律总结词描述金属在塑性变形过程中，应力和应变之间的关系。详细描述金属在塑性变形过程中，应力和应变之间存在一定的关系，这种关系可以用应力应变曲线来表示。在曲线上，可以观察到三个阶段，即弹性变形阶段、屈服阶段和强化阶段。应力应变关系解释变形抗力和加工硬化的概念及其在金属塑性变形中的作用。总结词变形抗力是指金属在塑性变形过程中所受到的阻力，而加工硬化是指金属在塑性变形过程中，随着变形的增加，变形抗力逐渐增大的现象。加工硬化可以使金属的强度和硬度得到提高。详细描述变形抗力与加工硬化总结词阐述温度对金属塑性变形的影响。详细描述温度是影响金属塑性变形的重要因素之一。随着温度的升高，金属的塑性变形能力增强，但同时也会降低金属的强度和硬度。因此，在金属塑性变形过程中，需要选择合适的温度，以获得最佳的变形效果。温度对金属塑性变形的影响分析应变速率对金属塑性变形的影响。总结词应变速率是指金属在塑性变形过程中，应变的变化速率。应变速率对金属塑性变形的影响较大，随着应变速率的增加，金属的变形抗力增大，同时也会影响金属的微观组织和性能。在实际生产中，需要根据具体的工艺要求和金属的特性，选择合适的应变速率。详细描述应变速率对金属塑性变形的影响03锻造工艺方法自由锻造是一种相对简单的锻造工艺，通过锤击或压力机等工具对金属坯料施加压力，使其发生塑性变形，从而获得所需形状和尺寸的锻件。自由锻造通常在室温下进行，不需要进行高温加热，因此成本较低，适用于小批量生产和大型锻件的制造。但是，由于自由锻造是通过锤击或压力机等工具施加压力，所以加工精度和表面光洁度相对较低。自由锻造模型锻造是一种将金属坯料放入模具中，通过施加压力使坯料在模具内发生塑性变形，从而获得所需形状和尺寸的锻件。模型锻造的加工精度和表面光洁度较高，适用于中小型锻件的批量生产。由于模具的设计和制造需要一定的成本，因此模型锻造的成本相对较高。在模型锻造过程中，需要将金属坯料放入模具中，通过施加压力使坯料在模具内发生塑性变形，从而获得所需形状和尺寸的锻件。模型锻造精密锻造是一种通过精确控制锻造工艺参数和加工条件，实现高精度、高质量、高效率的锻造工艺方法。精密锻造通常采用高温加热和精确的模具设计，通过精确控制变形过程和加工条件，实现高精度、高质量、高效率的锻造生产。由于精密锻造需要高精度的模具和加工设备，因此成本相对较高。但是，由于其高精度和高效率的特点，精密锻造在航空、航天、汽车、能源等领域得到了广泛应用。精密锻造04锻造工艺的优化与控制80%80%100%锻造工艺的优化通过改进和简化工艺流程，降低生产成本和提高生产效率。采用先进的模具设计技术，提高模具使用寿命和产品质量。通过调整工艺参数，如温度、压力、时间等，提高产品质量和降低能耗。工艺流程优化模具设计优化工艺参数优化010203温度控制压力控制变形量控制锻造过程的控制保持恒定的温度，以获得最佳的塑性和变形均匀性。精确控制锻打压力，确保产品尺寸和形状的准确...
